机加工测量用千分尺U形固定支架结构

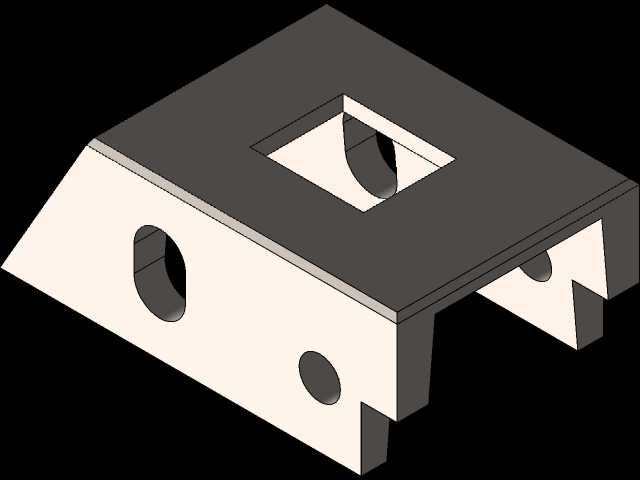

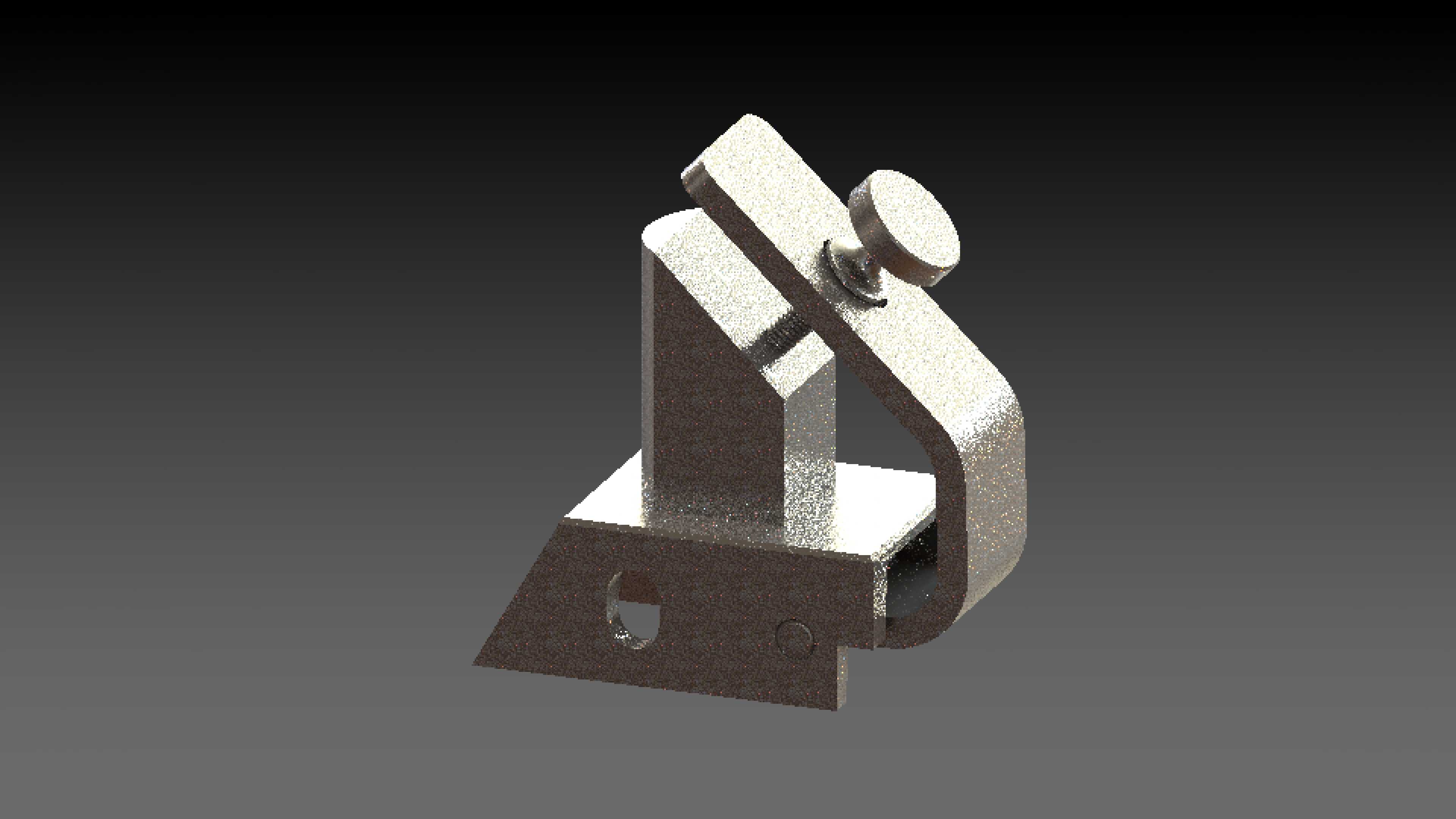

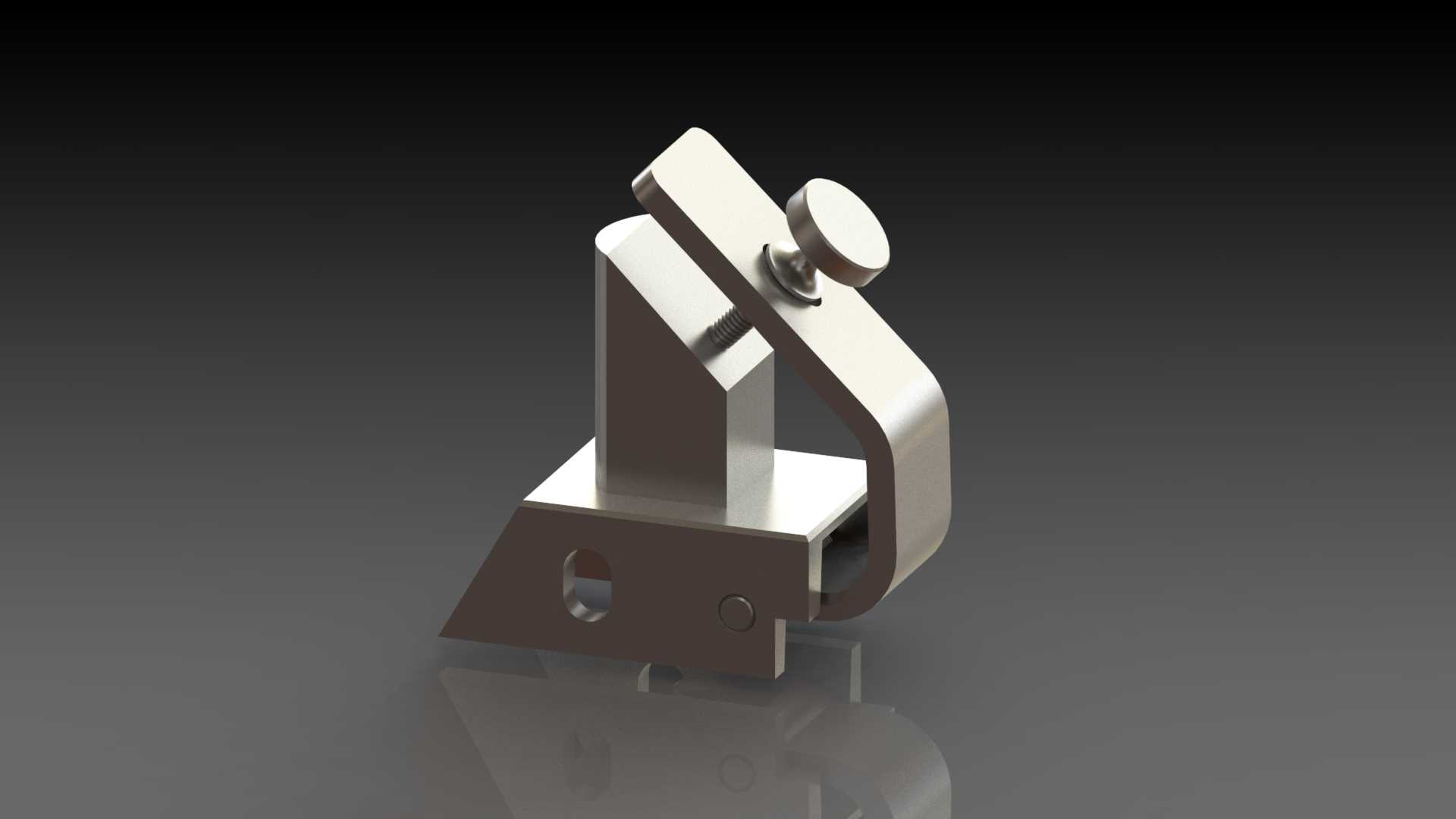

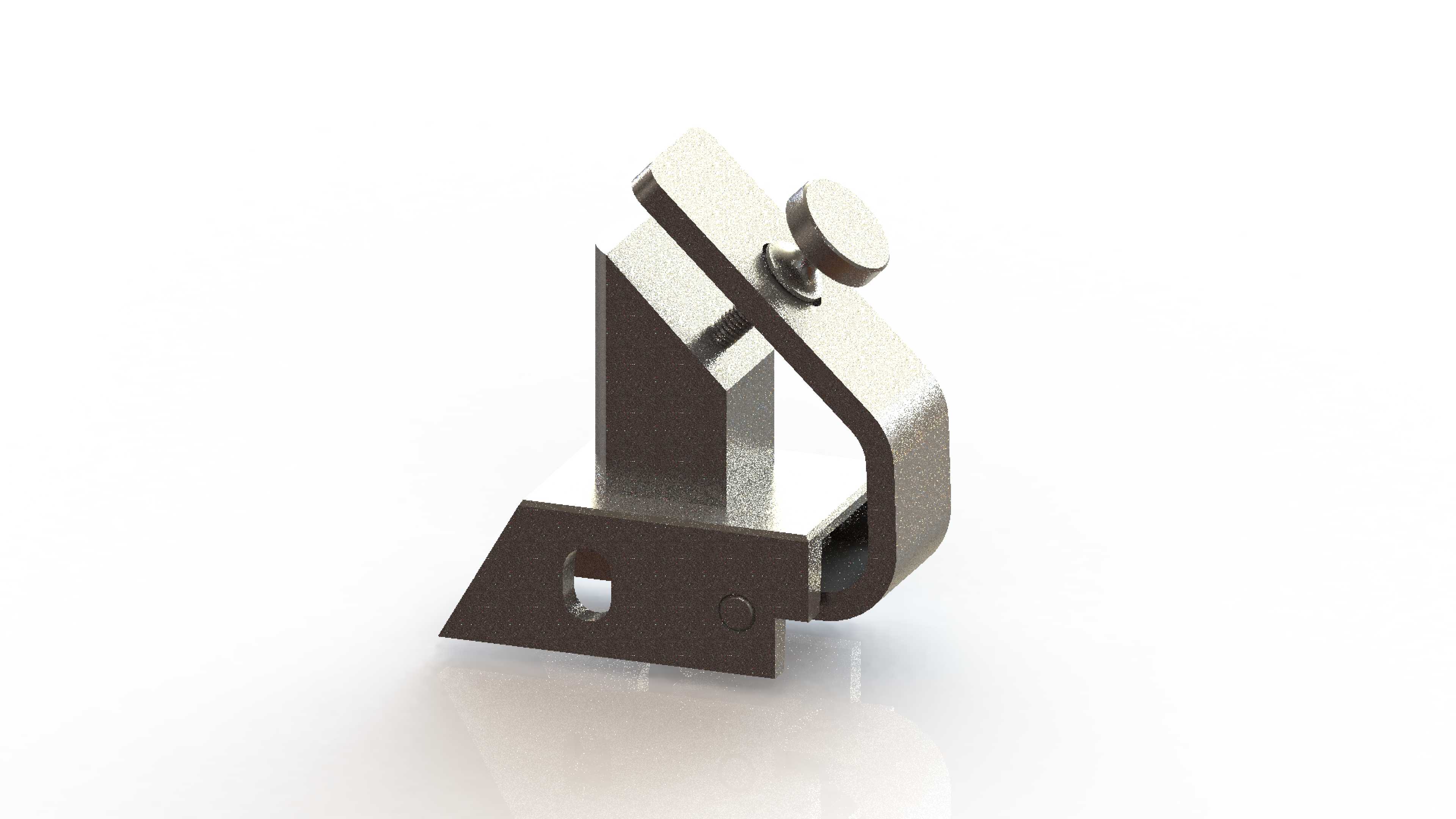

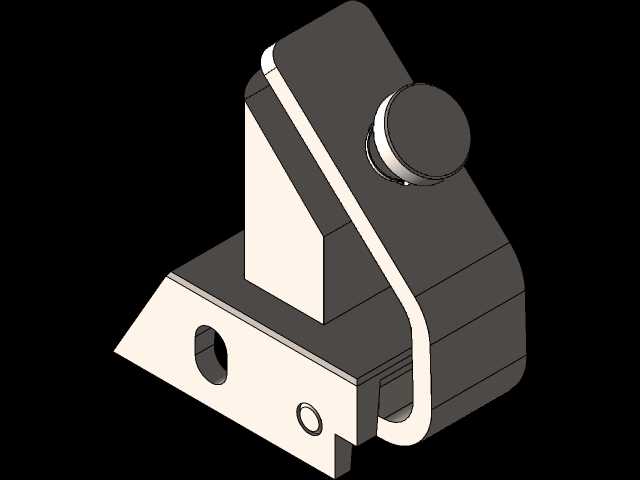

　　在常规机加工车间的工序间尺寸检测环节，手持千分尺完成批量工件的重复测量时，很容易因为手部施力不均、持握角度偏移带来测量误差，尤其是小尺寸工件的批量抽检、工序间快速核验场景下，固定千分尺的辅助支架能大幅降低检测人员的操作负荷，同时提升测量结果的一致性。这款千分尺支架的核心功能，就是将千分尺稳定固定在U形架体上，解放操作人员的双手，让工件取放、尺寸对位的动作更顺畅，尤其适配CA6140车床加工过程中，轴类、盘类小零件的快速尺寸核验场景，不用反复调整千分尺的持握姿态，就能完成批量工件的快速过检。从结构设计逻辑来看，整个支架采用一体化折弯加切削的成型思路，底部为带三角加强筋的安装基座，基座上预留了两个定位安装孔，

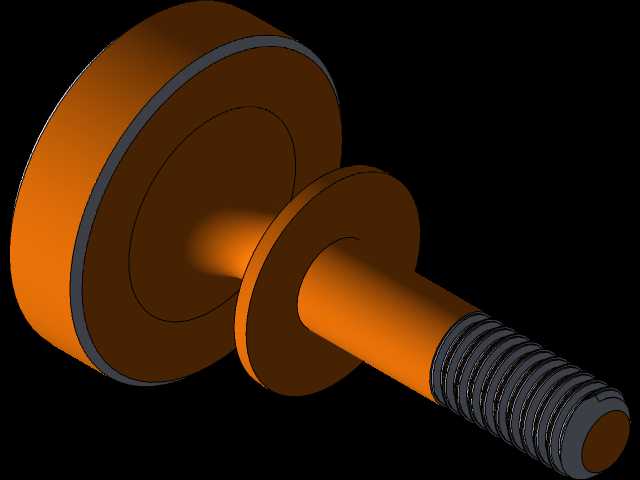

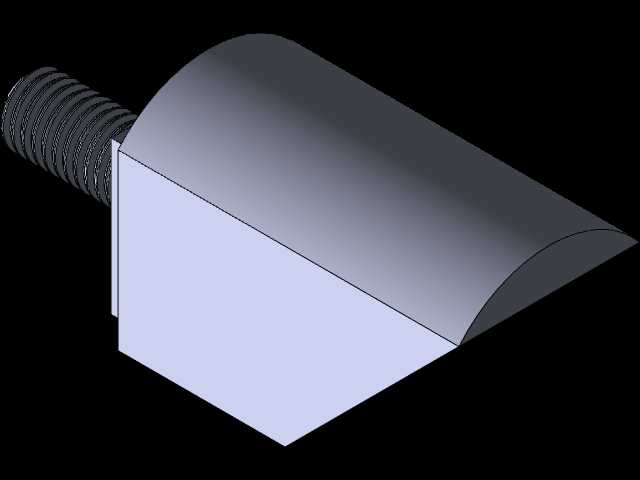

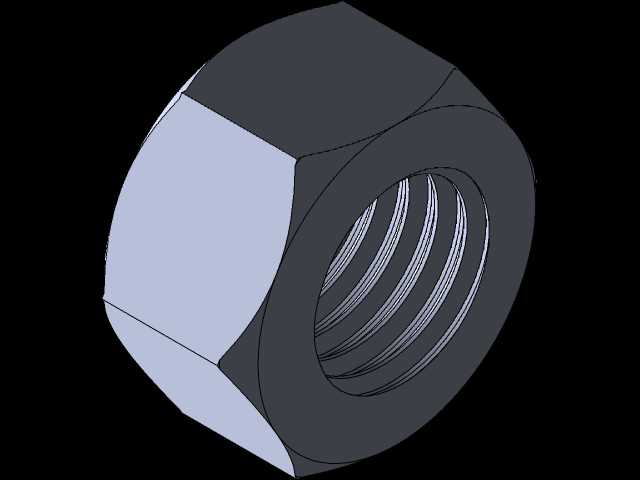

　　既可以通过螺栓将支架固定在检验工作台的台面上，也能搭配磁吸座临时固定在机床床身的平整位置，安装边界的适配性较强，不需要额外加工复杂的安装接口，常规检验台的T型槽、平整钢板面都能完成固定。基座上方的竖直支撑段承担主要的承重与定位作用，侧面延伸出的U形夹持臂是核心的功能部位，U形开口的尺寸经过匹配设计，刚好能容纳常规量程的外径千分尺尺架，不会出现千分尺放入后卡滞或者间隙过大晃动的问题。U形臂上方设置了带滚花旋钮的压紧螺钉，拧紧旋钮时，螺钉端部会压合在千分尺尺架的上表面，配合U形臂底部的支撑面，将千分尺完全锁止在固定姿态，滚花旋钮的设计不需要额外工具，徒手就能完成千分尺的装夹与拆卸，调整千分尺的测量角度时也能快速松开锁紧，操作效率更高。支撑段与基座连接的位置做了三角加强筋结构，避免长期装夹千分尺后支撑段出现倾斜变形，毕竟千分尺本身有一定重量，反复装拆、长期使用过程中，如果连接位置强度不足，很容易出现架体歪斜，导致千分尺测量轴线偏移，直接影响测量结果的准确性。基座底部的平面做了铣平处理，保证支架放置在工作台面上时不会出现翘曲，整个架体的重心落在基座中心范围内，即使不做螺栓固定，单独放置在台面上也不会因为千分尺的重量出现倾翻。在实际使用场景中，这款支架除了配合千分尺完成静态尺寸测量，还能适配一些需要固定测量基准的特殊检测场景，比如小零件的形位公差快速筛查、批量工件的同位置尺寸重复检测，不需要每次都重新校准千分尺的零位与姿态，

　　只要第一次装夹时调整好千分尺的水平度与测量轴线位置，后续批量检测时只需要取放工件就能完成读数。设计过程中特意规避了复杂的传动与调节结构，整个支架没有易损的活动部件，除了压紧螺钉的螺纹副之外，其余部分都是一体式金属结构，日常使用中基本不需要维护，即使车间内有切削液、金属粉尘的环境，也不会出现结构卡滞的问题。U形夹持臂的内侧做了圆角过渡处理，避免装夹千分尺时刮伤千分尺的尺架漆面，压紧螺钉的端部也做了钝化处理，不会因为锁紧力过大在千分尺尺架表面留下压痕。从安装尺寸边界来看，整个支架的竖直高度控制在常规检验操作的舒适范围内，操作人员坐在检验台前，视线刚好能与千分尺的套筒刻度对齐，不需要低头或者抬臂就能完成读数，长时间操作也不容易产生疲劳。

　　基座的横向尺寸不会占用过多的工作台面空间，旁边放置待检工件盒、检验记录单都不会有干涉，对于车间检验工位空间紧张的场景也能很好适配。不同于市面上一些多关节可调的复杂千分尺支架，这款支架采用固定姿态的结构设计，虽然调节自由度不高，但结构刚性更强，装夹千分尺后不会出现关节间隙带来的测量偏移，对于固定工位的批量检测场景来说，刚性与稳定性的优先级远高于多维度调节能力，毕竟固定工位的测量对象尺寸范围相对固定，不需要频繁大幅度调整千分尺的位置，稳定的支撑结构反而更能保障测量精度。在加工工艺性上，这款支架的所有结构都可以通过常规的铣削、钻孔、折弯工序完成，不需要特殊的加工设备，普通的机加工车间就能完成制造，零件数量极少，装配环节只需要将压紧旋钮拧入支架的螺纹孔即可，生产制造成本很低，适合车间批量制作作为工位辅助检具使用。
