冰箱冷气流量调节截止阀结构设计

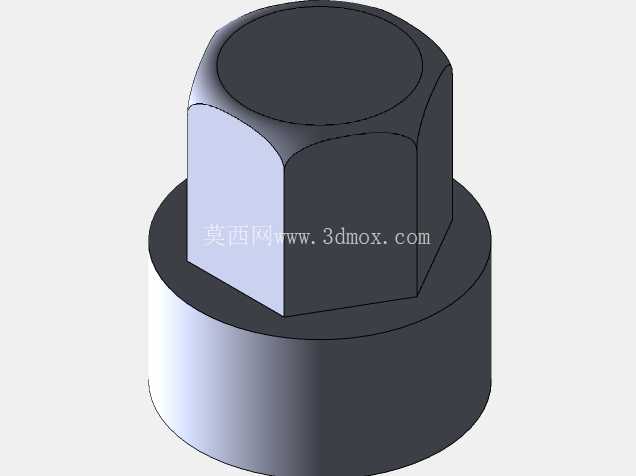

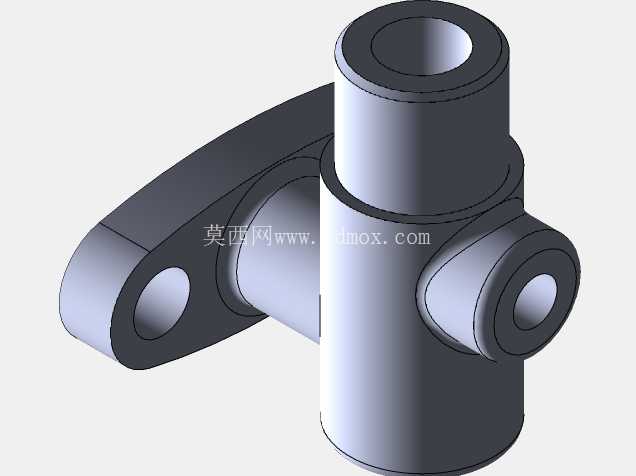

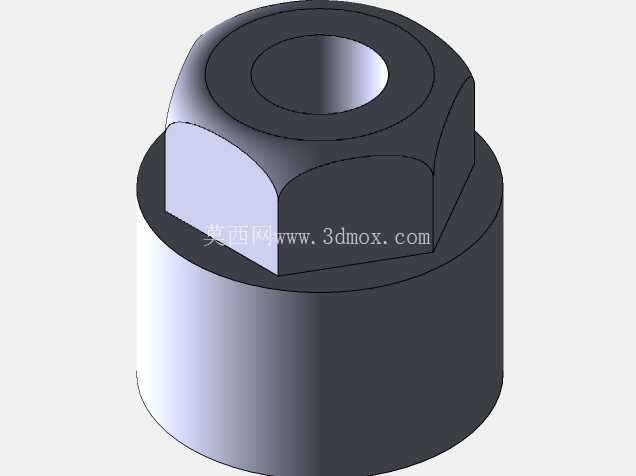

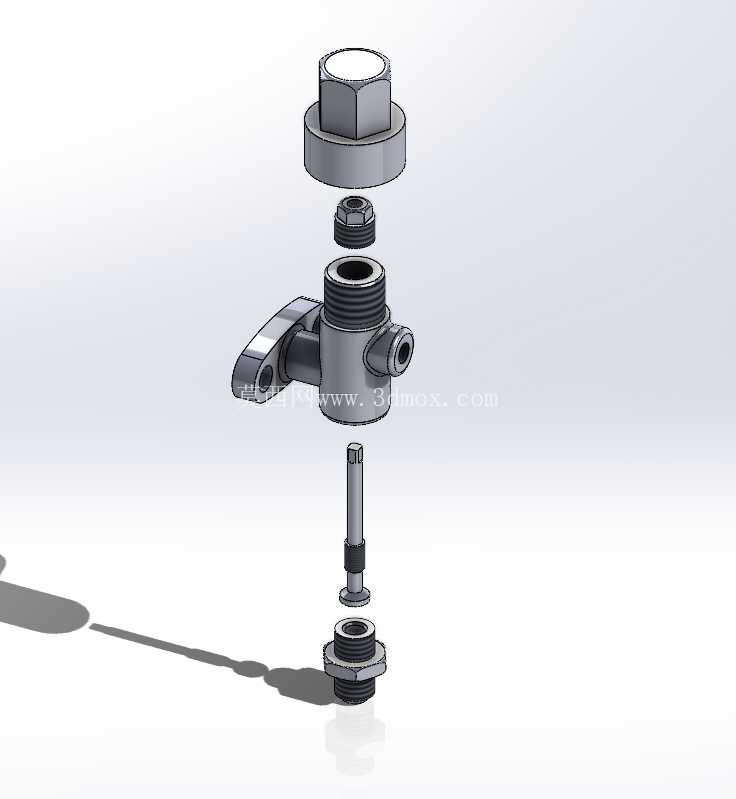

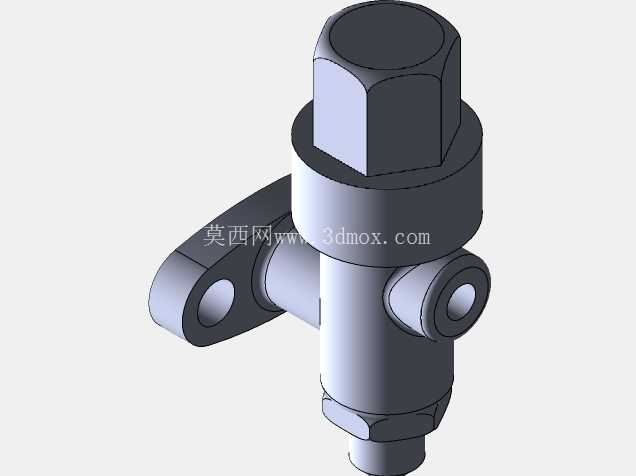

在家用制冷设备的管路系统中，这类小型截止调节阀是直冷、风冷冰箱制冷回路里的核心控制部件之一，主要串接在冰箱冷藏、冷冻舱的冷气输送支管路上，承担不同舱室冷量分配、通断控制的功能，避免单舱冷量过载或供冷不足的问题。不同于工业管路的大口径高压阀门，冰箱用阀的设计核心围绕小通径、低流阻、长寿命无泄漏展开，整套结构采用分体式装配设计，从爆炸视图可以清晰看到各组件的装配逻辑：顶部的六角锁紧螺母用于阀件与冰箱舱壁安装位的固定，通过螺纹旋合压紧密封垫圈，隔绝舱内外的空气对流，避免冷量从安装缝隙溢出；中部的阀体主体采用直角两通结构，侧向的外螺纹接口对接冷气输入主管路，轴向的内孔集成了阀杆密封腔与流量调节腔，侧面延伸的扳动手柄与阀杆联动，用户可通过扳动手柄实现阀的开度调节，手柄的限位结构做了90度转动限位，对应全开、全关两个极限位置，中间档位可实现流量的线性调节，匹配不同储物量下的冷量需求。

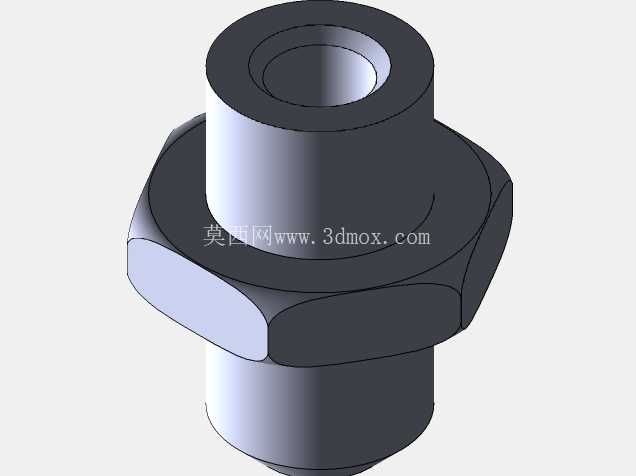

阀杆组件采用阶梯轴结构，上部的扁位与手柄的内孔配合传递扭矩，中部的两道环形槽用于安装丁腈橡胶O型圈，实现阀杆与阀体腔之间的动密封，避免冷量沿阀杆间隙泄漏，下部的锥面密封头与阀体底部的阀座配合，当阀处于全关位置时，锥面完全贴合阀座密封面，切断冷气通路；底部的外螺纹接头对接舱内的冷气出风管路，接头处的六角台肩方便安装时用扳手夹持紧固，避免阀体跟转损坏密封件。

从安装边界来看，该阀整体轴向总高度控制在70mm以内，阀体最大外径22mm，侧向接口的中心高度距安装面32mm，适配冰箱舱壁厚度3-8mm的安装场景，安装时仅需在舱壁开直径12mm的穿装孔，将阀体上部穿过安装孔后锁紧顶部螺母即可完成固定，不需要额外的安装支架，大幅减少冰箱内部的装配工序。设计过程中充分考虑了家用场景的使用特性，所有与冷气接触的部件均采用耐低温、无析出的食品级PP与镀锌钢材质，避免长期低温环境下材料脆化或产生异味污染储物空间；阀杆的操作力矩控制在0.2N·m以内，用户扳动手柄时不需要过大的力度，同时密封结构的设计保证了10万次开关操作后仍能满足泄漏率要求，匹配冰箱10年以上的设计使用寿命。

在流道设计上，阀体内腔做了圆弧过渡处理，避免直角流道产生的气流涡流噪音，当阀处于全开状态时，通径达到6mm，可满足单舱最大120W制冷量的冷气输送需求，流阻系数控制在0.8以内，不会因为阀件的接入增加制冷风机的负载，间接降低冰箱的整体运行能耗。不同于电磁阀类的电控调节部件，这种手动机械调节阀不需要接入电路，完全依靠机械结构实现流量控制，故障率远低于电控阀件，在入门级直冷冰箱、小型冷藏柜、车载冰箱等成本敏感的制冷设备中应用十分广泛，结构简单可靠，后期维护成本极低，仅需在长期使用后更换阀杆处的密封O型圈即可恢复密封性能，不需要整体更换阀件。
