履带式反铲液压挖掘作业装备

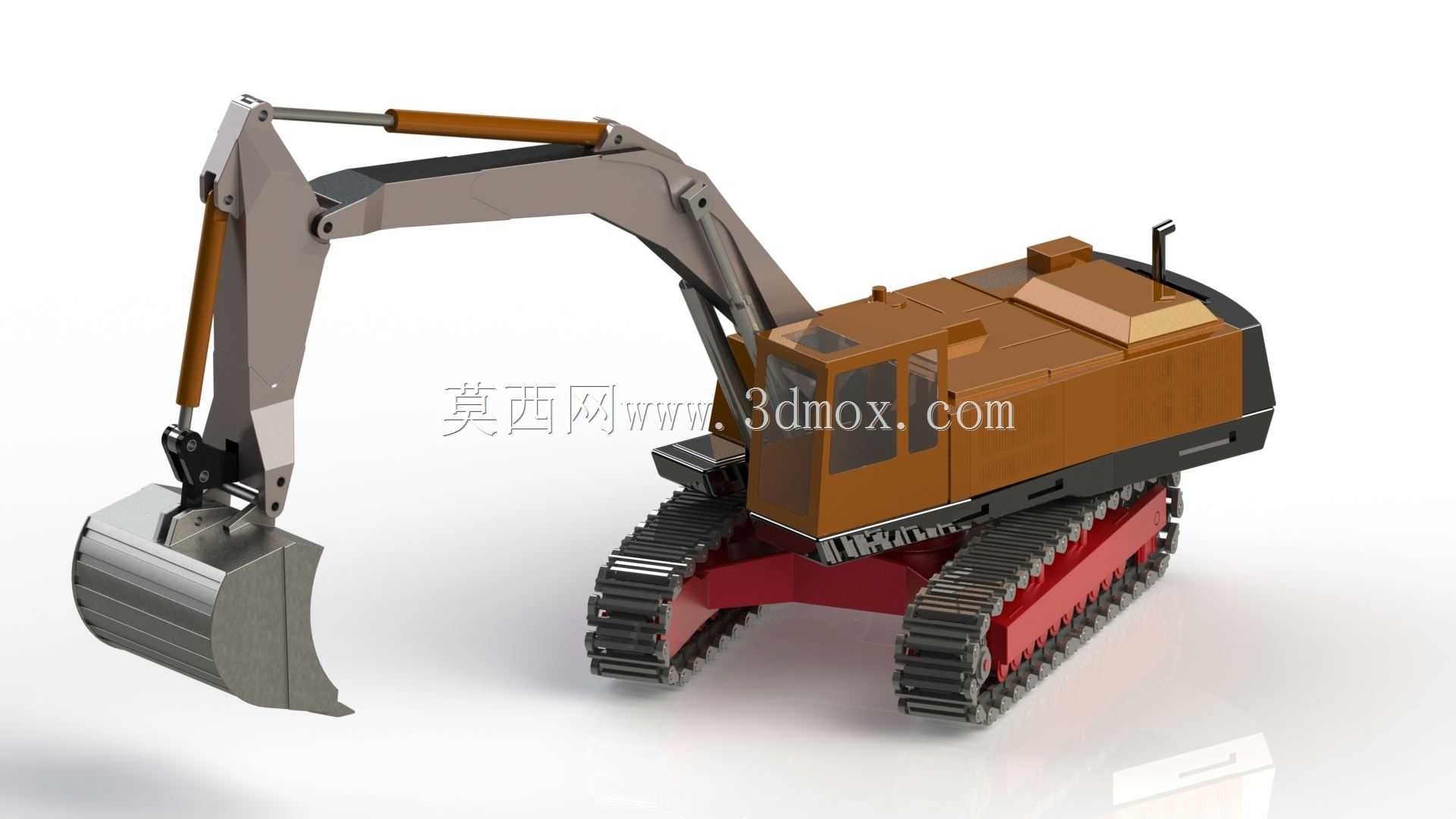

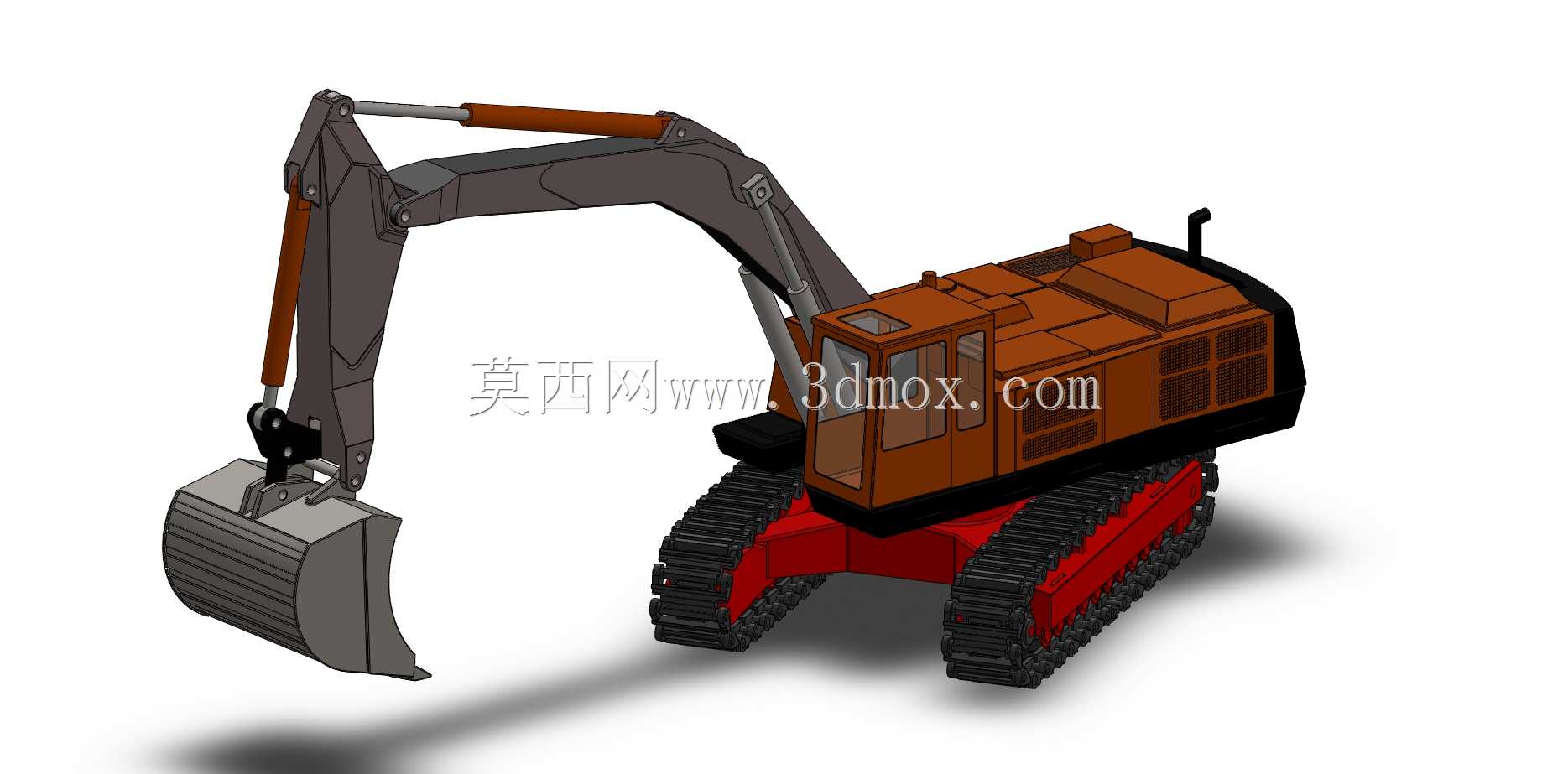

　　履带式反铲液压挖掘机主要面向土石方开挖、基坑修整、市政管线开挖、矿山剥离、道路施工与场地清理等作业场景。整机由行走底盘、回转平台、驾驶室、动力舱、动臂、斗杆、铲斗及液压执行元件组成，结构布置需要同时兼顾挖掘力、作业半径、卸料高度与整机稳定性。

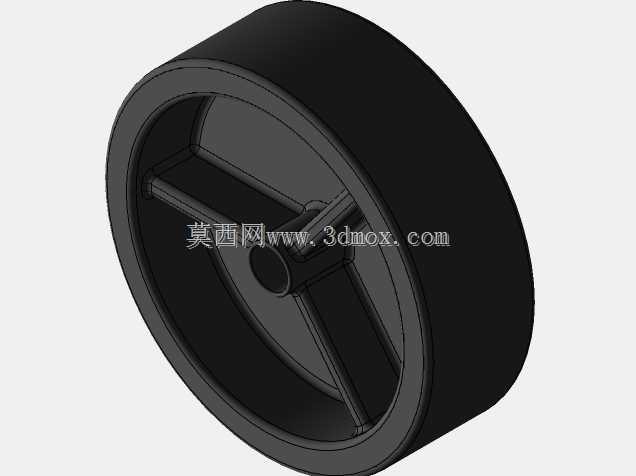

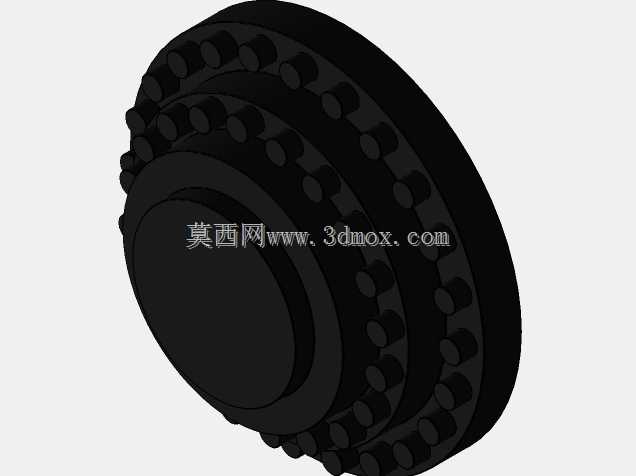

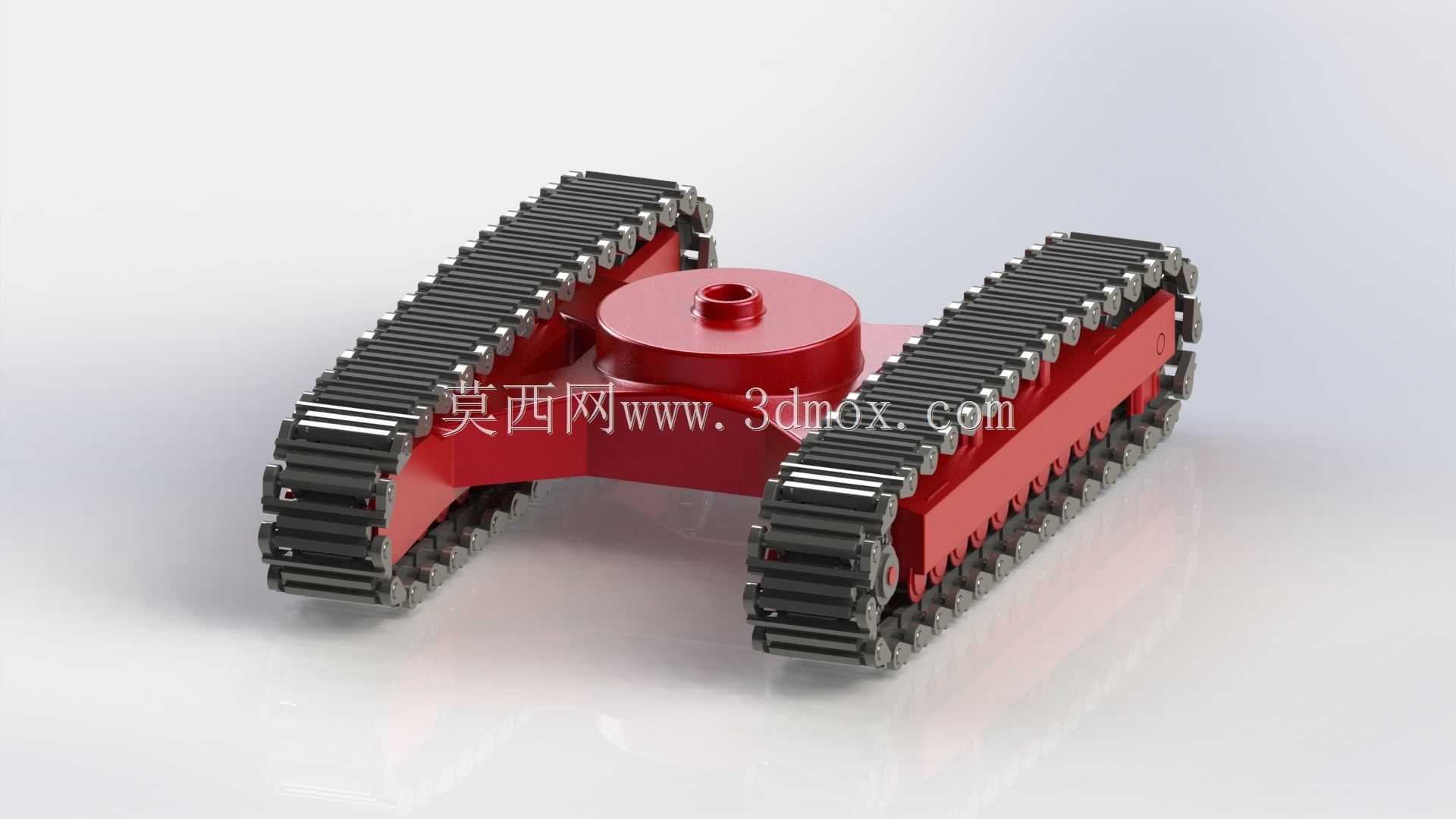

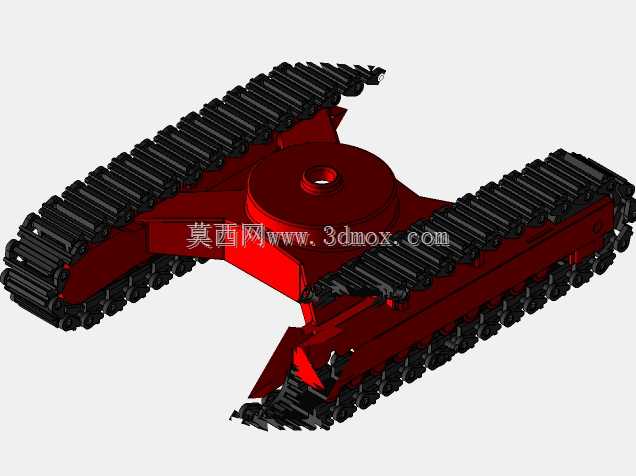

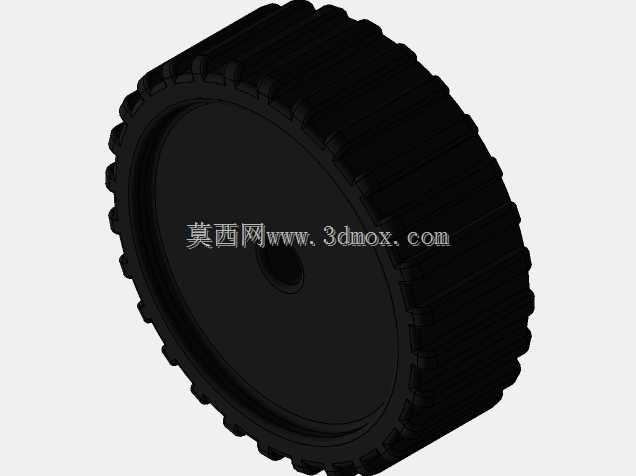

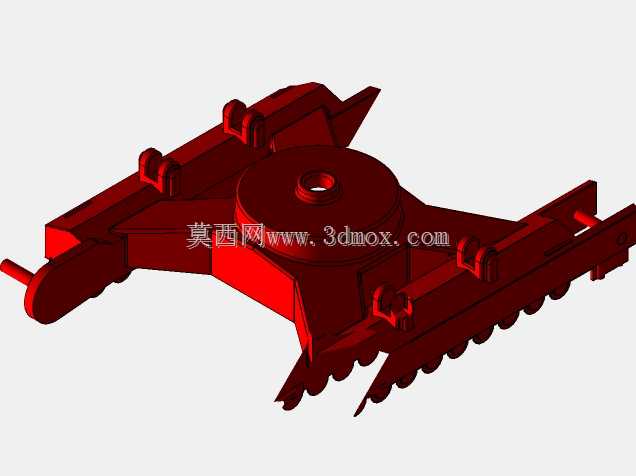

　　底盘采用履带行走形式，接地面积大，接地比压相对较低，适合松软、泥泞或不平整场地。建模时应重点表达履带板、驱动轮、导向轮、支重轮、托链轮以及行走架之间的装配关系。履带环包络尺寸决定设备通过性与运输边界，底盘宽度、轨距和离地间隙会直接影响边坡作业、窄场地转向及拖车运输时的干涉判断。上部回转平台通过回转支承与底盘连接，可在作业范围内完成上车回转，减少整机频繁移位。

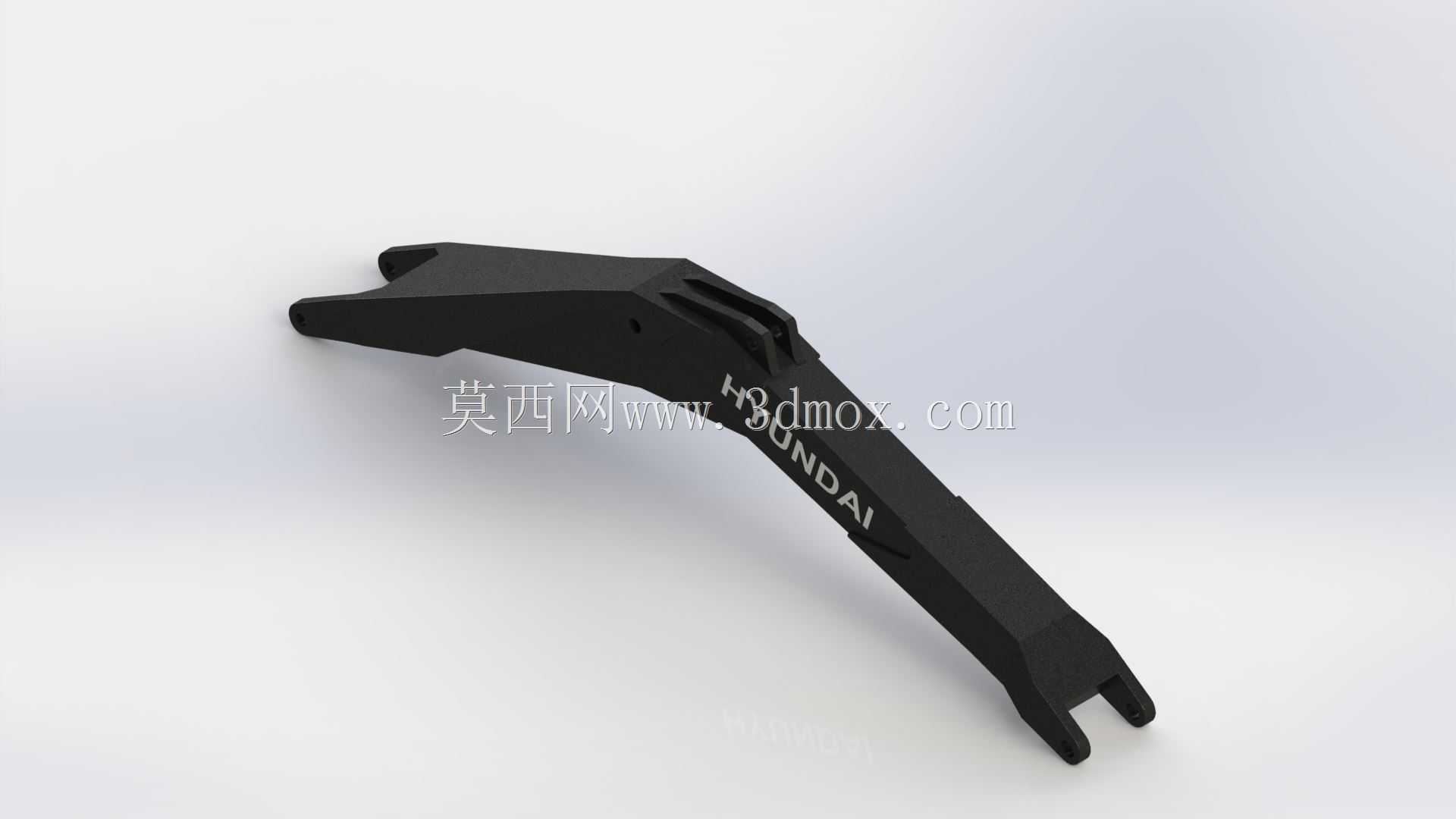

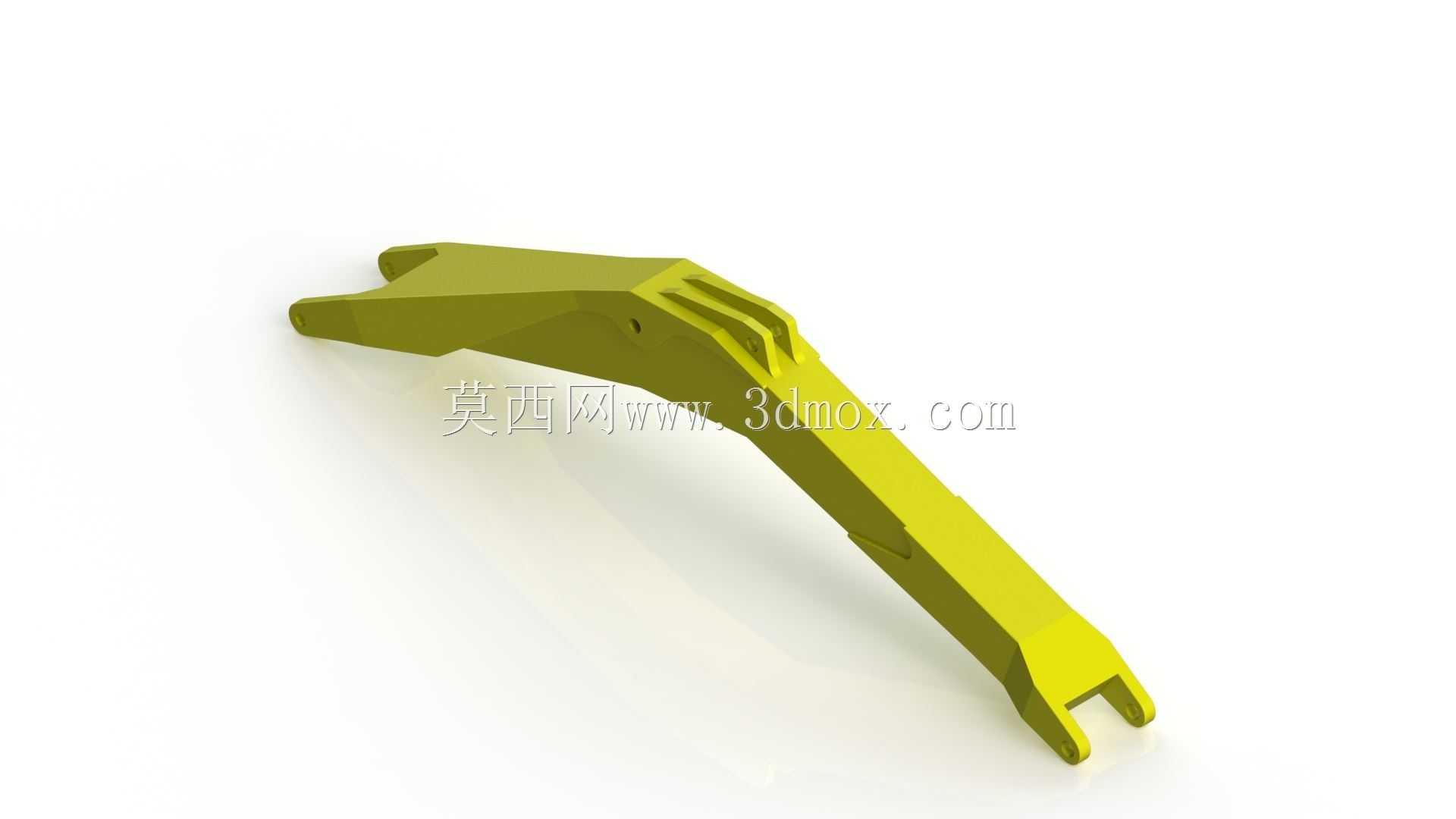

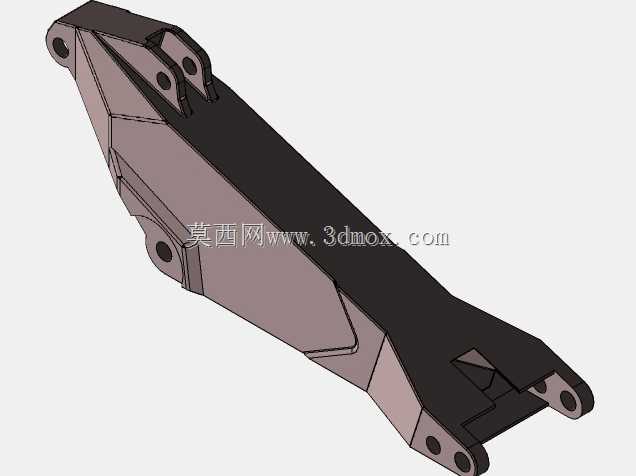

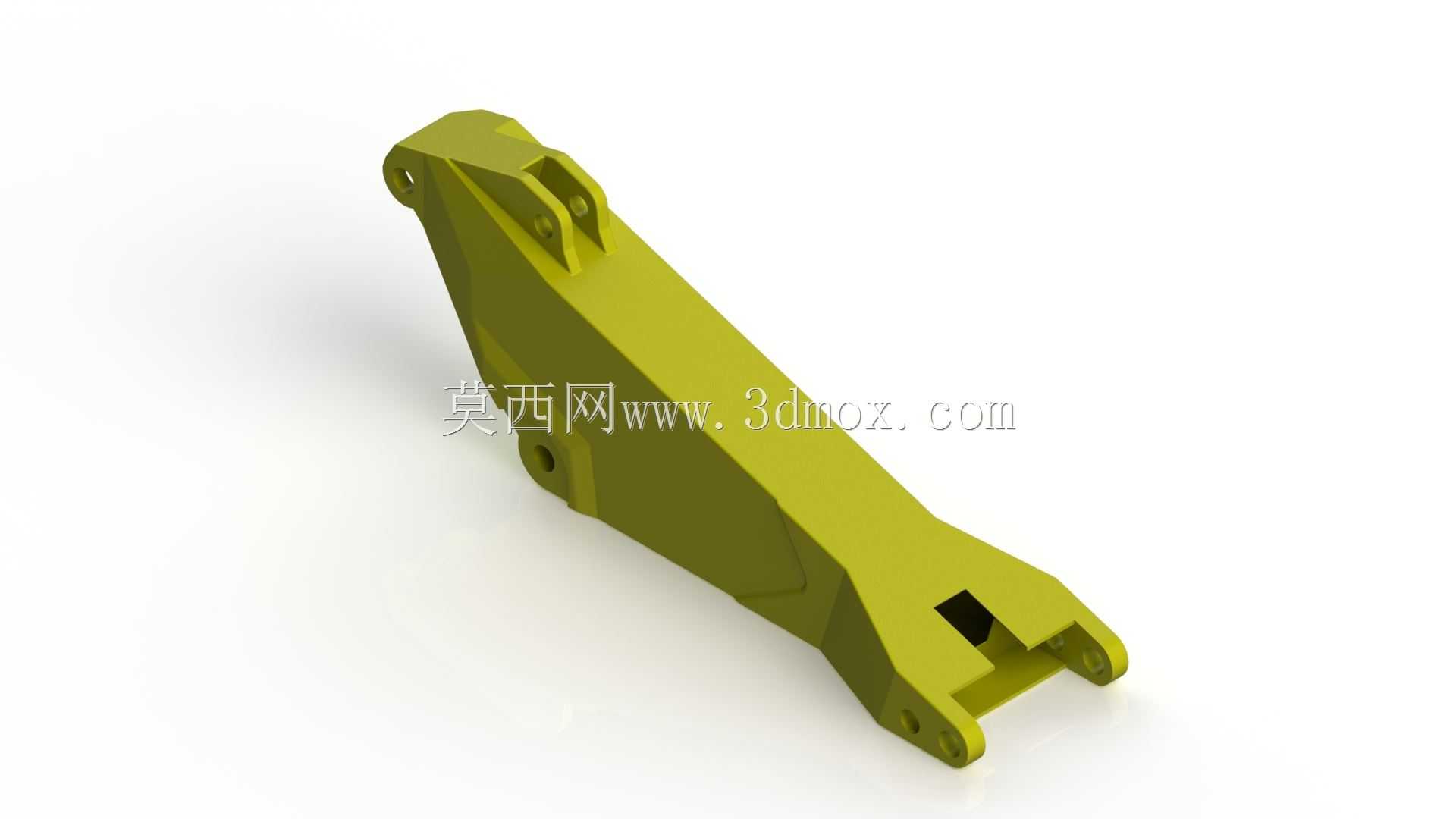

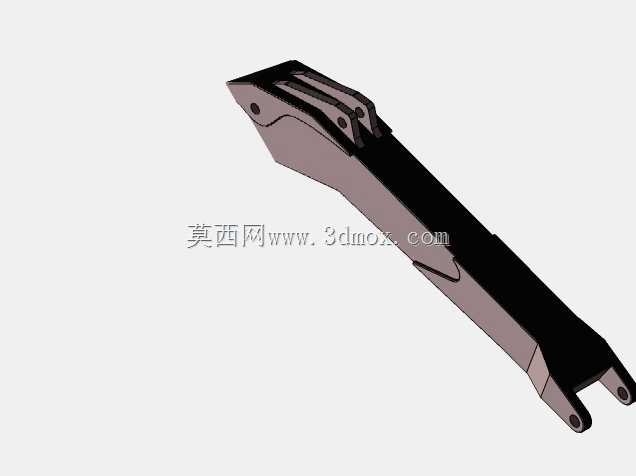

　　工作装置为反铲布置，动臂与斗杆通过铰接点串联，铲斗位于斗杆前端，适合挖掘停机面以下土壤、砂石和松散物料。动臂举升、斗杆收放、铲斗翻转均由液压缸驱动，各铰点位置需要围绕挖掘轨迹、闭锁力和连杆传动比进行协调。油缸行程并非越长越好，设计时要限制极限姿态下的机械干涉，同时保证斗杆在深挖位置仍具备有效切削力，铲斗在高位卸料时能够获得足够翻转角。

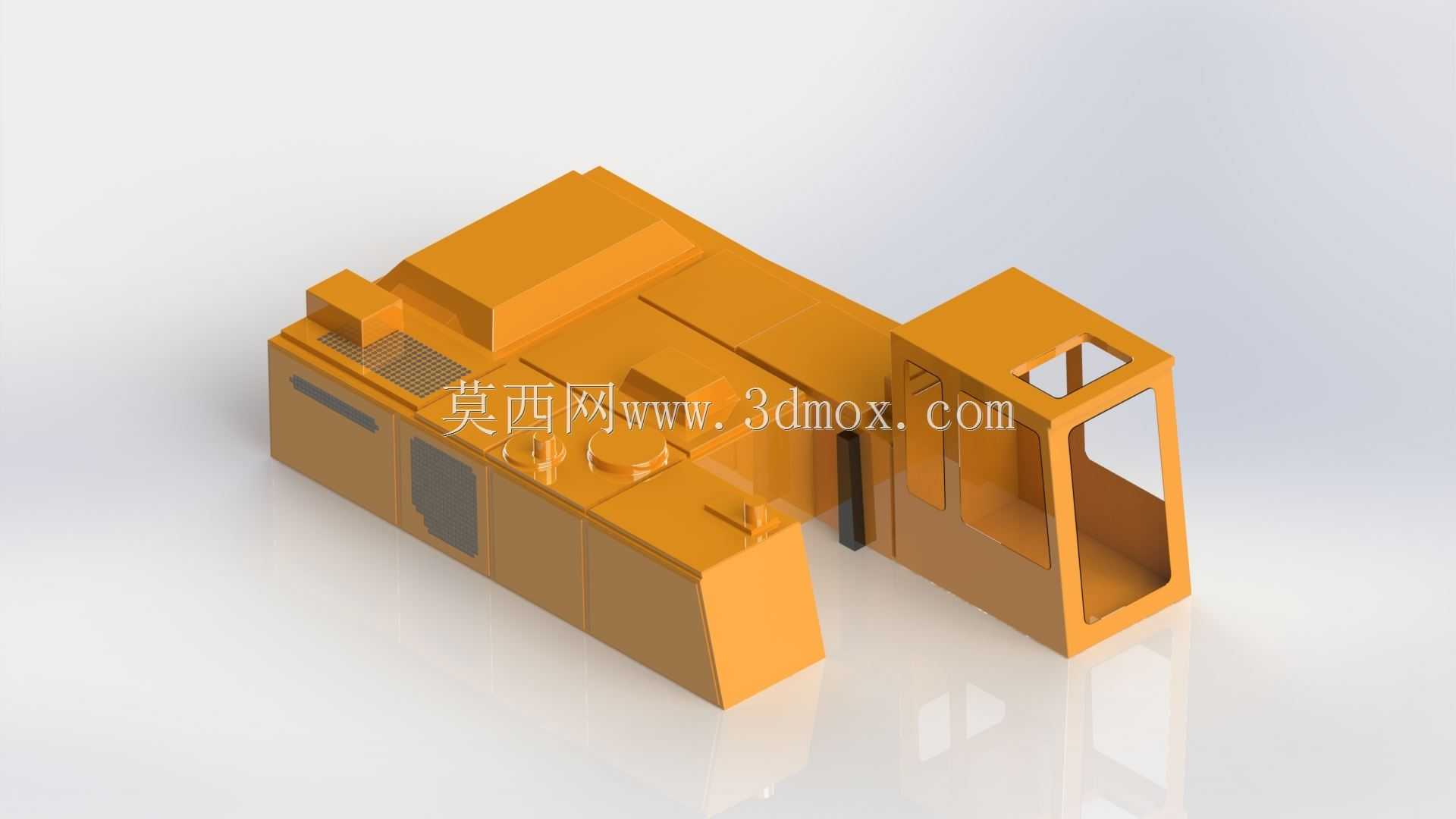

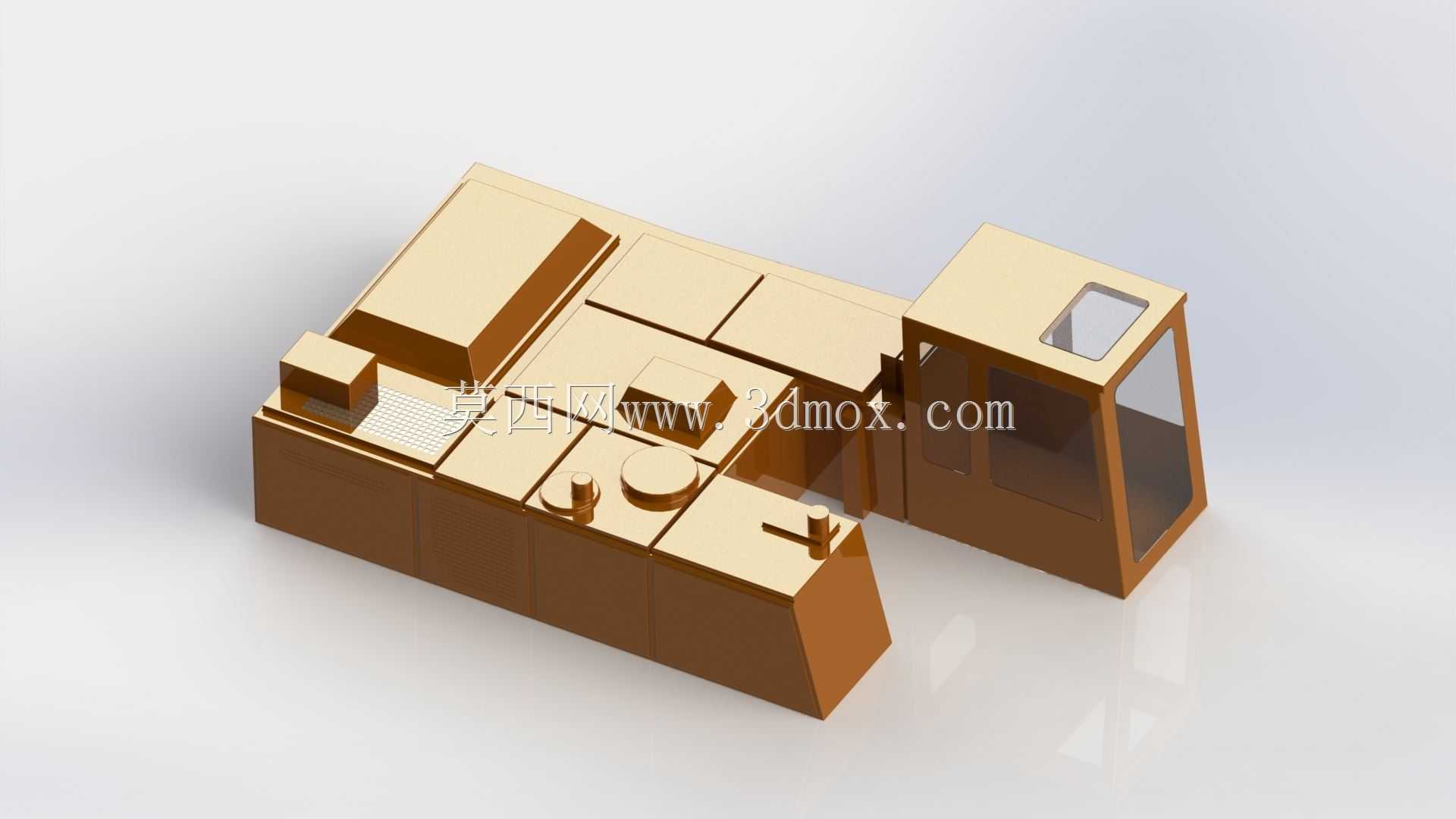

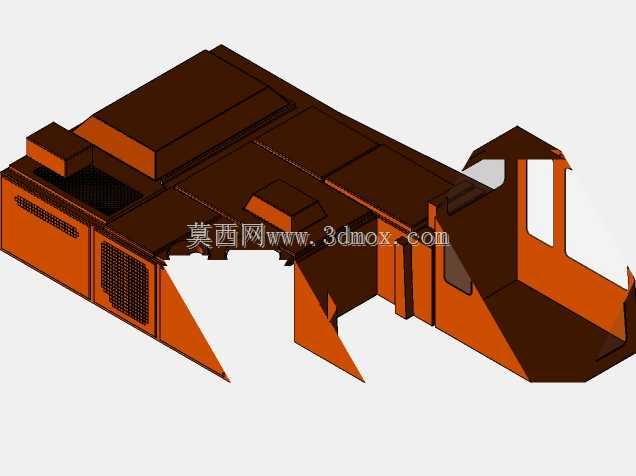

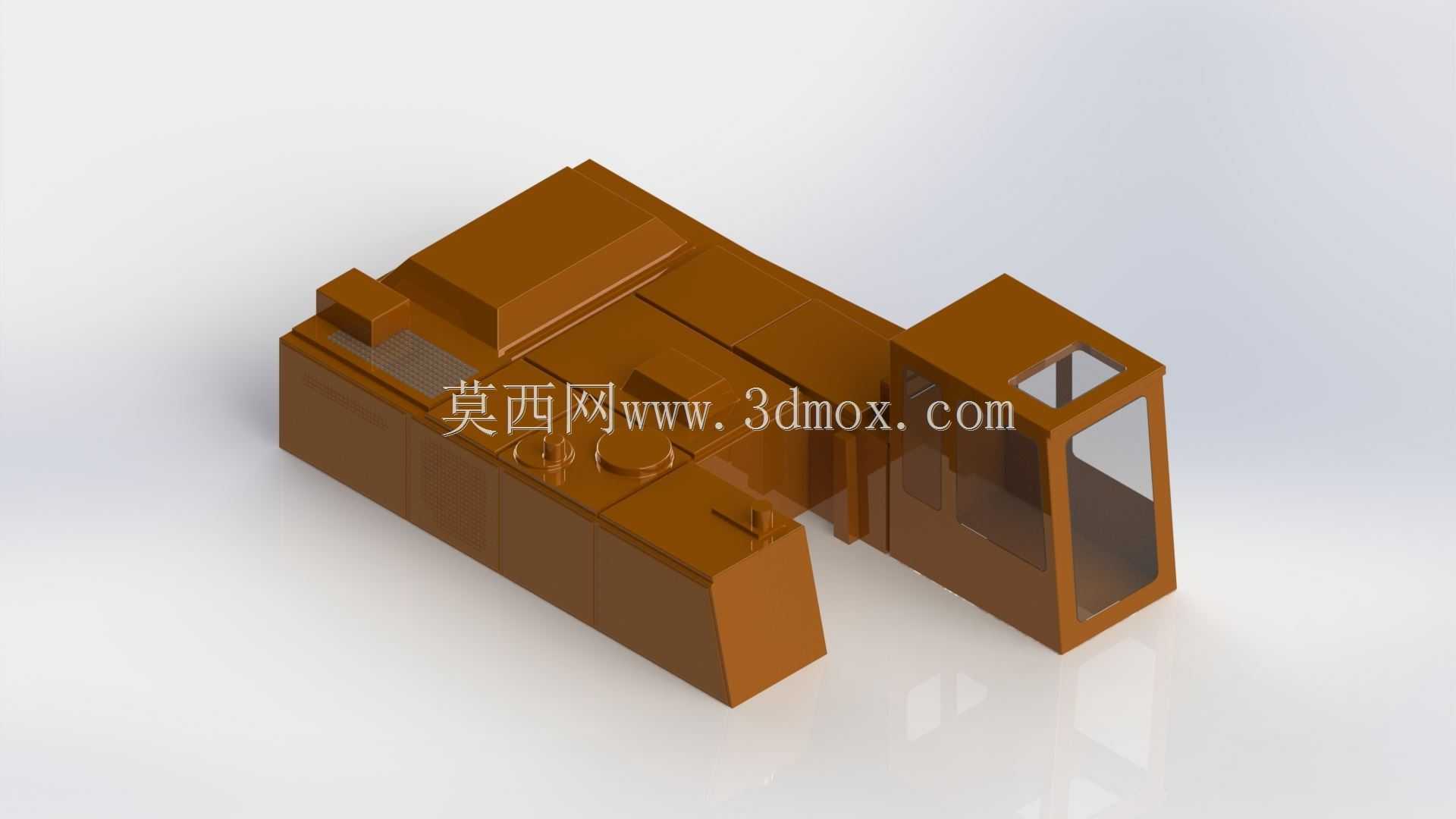

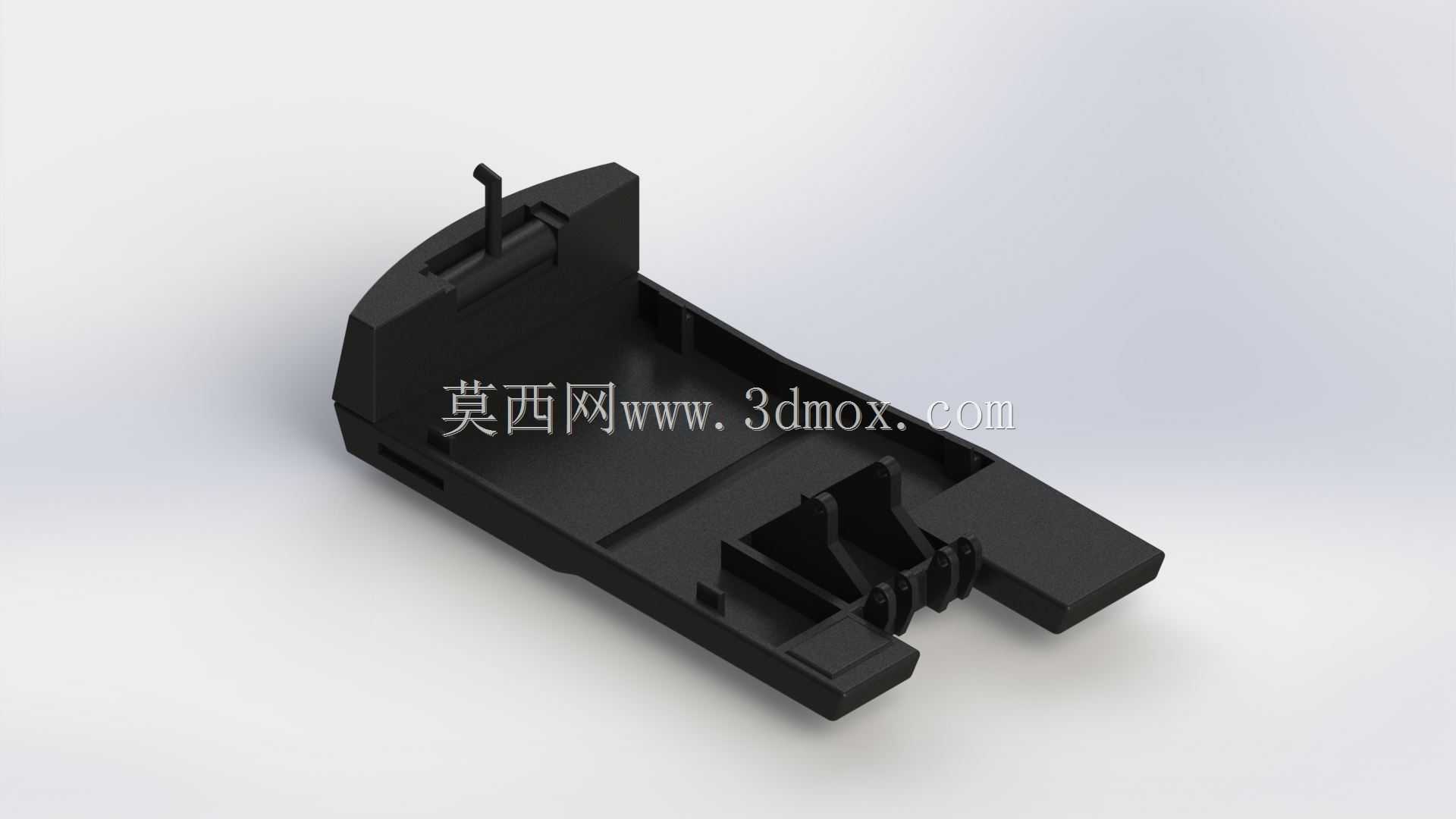

　　平台外形包含驾驶室、机罩、散热舱、配重与排气装置。驾驶室布置应保证操作者对铲斗、动臂铰点和履带边缘具有良好视野；机罩内部对应动力、散热、液压油箱等模块，外轮廓需要为维修开启和管路布置预留空间。尾部回转半径是城市施工和狭窄场地选型的重要边界，平台后伸过大时，回转过程中容易与墙体、运输车辆或临时设施发生碰撞。

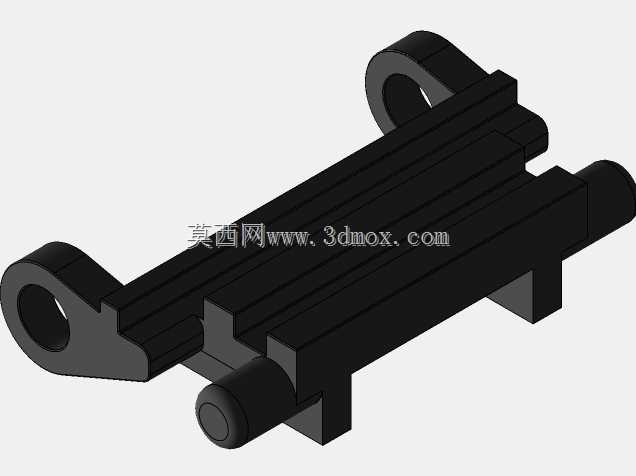

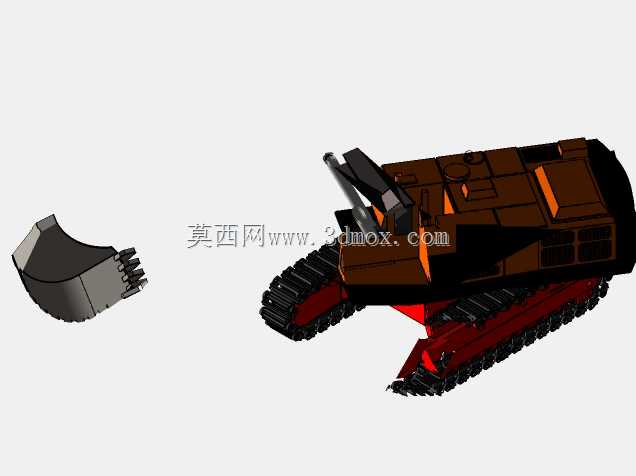

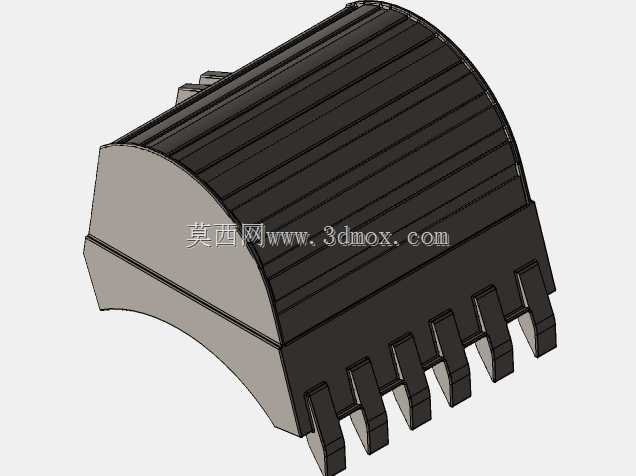

　　三维结构表达中，可将整机拆分为底盘行走系、回转平台、工作装置、液压杆件和外观覆盖件等模块。履带部分需体现链轨节连续排布与轮系啮合关系；工作装置应保留铰接轴、油缸支座、连杆和摇臂等关键连接；铲斗外形需反映斗容、斗齿排列和侧壁加强结构。对结构设计人员而言，这类模型可用于校核作业姿态、检查运输状态下臂架收放位置、分析铰点布局以及开展后续有限元约束位置确认；对设备选型人员而言，则可直观判断设备等级、作业范围与现场布置适配性。
