辉柏嘉款手动卷笔刀逆向结构还原设计

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款针对辉柏嘉经典款卷笔刀完成的逆向结构还原，核心是通过实物测绘完成结构复刻，确保成品结构与实际量产产品的功能匹配度满足使用需求。从实际使用场景来看，这类卷笔刀主要面向木质铅笔的笔尖切削作业，需要在手动转动铅笔或刀架的过程中，通过内部固定的切削刃口完成木质笔杆的锥形切削，同时将切削产生的木屑收纳在刀架内部的空腔中，避免碎屑散落污染桌面。

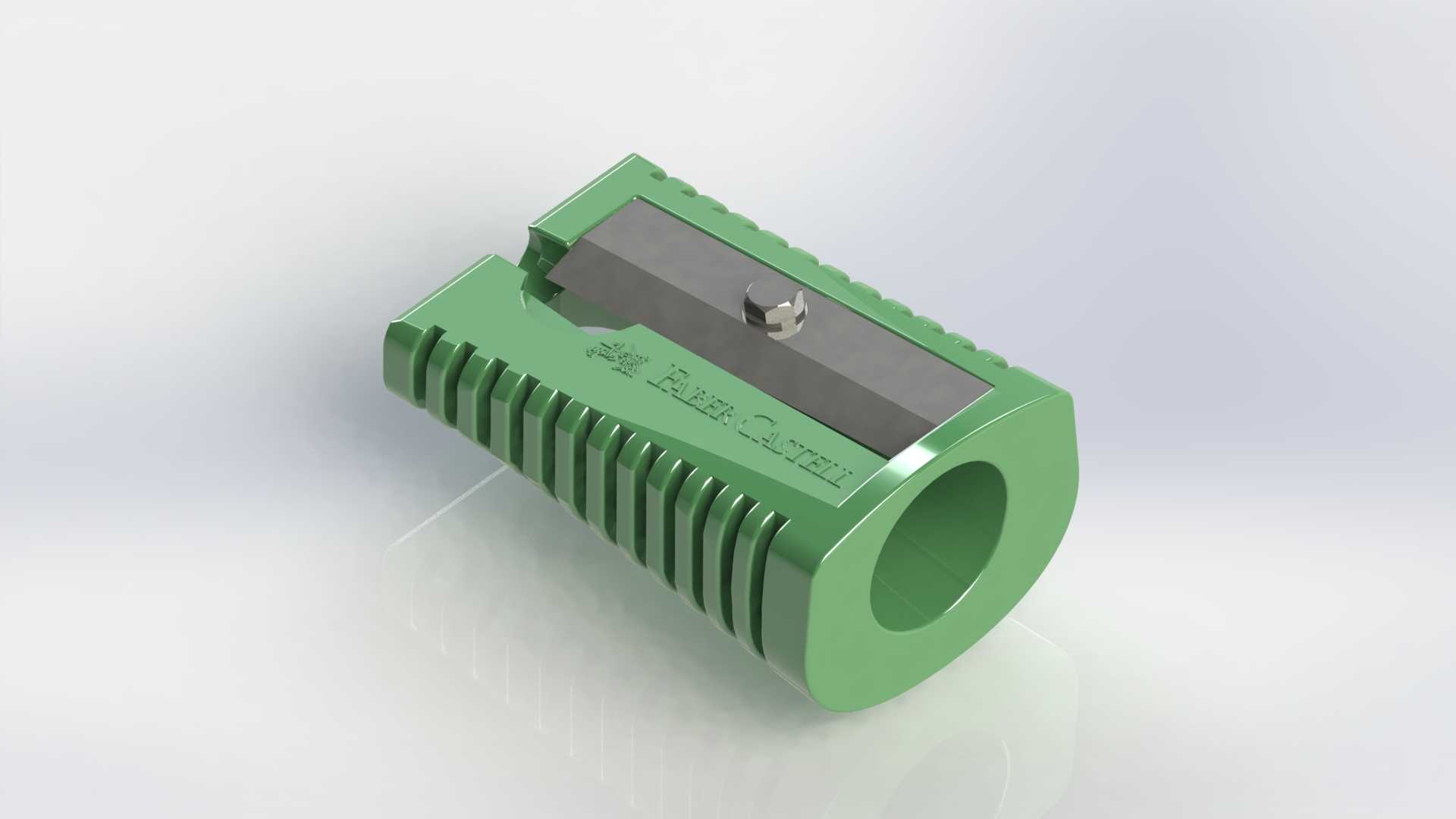

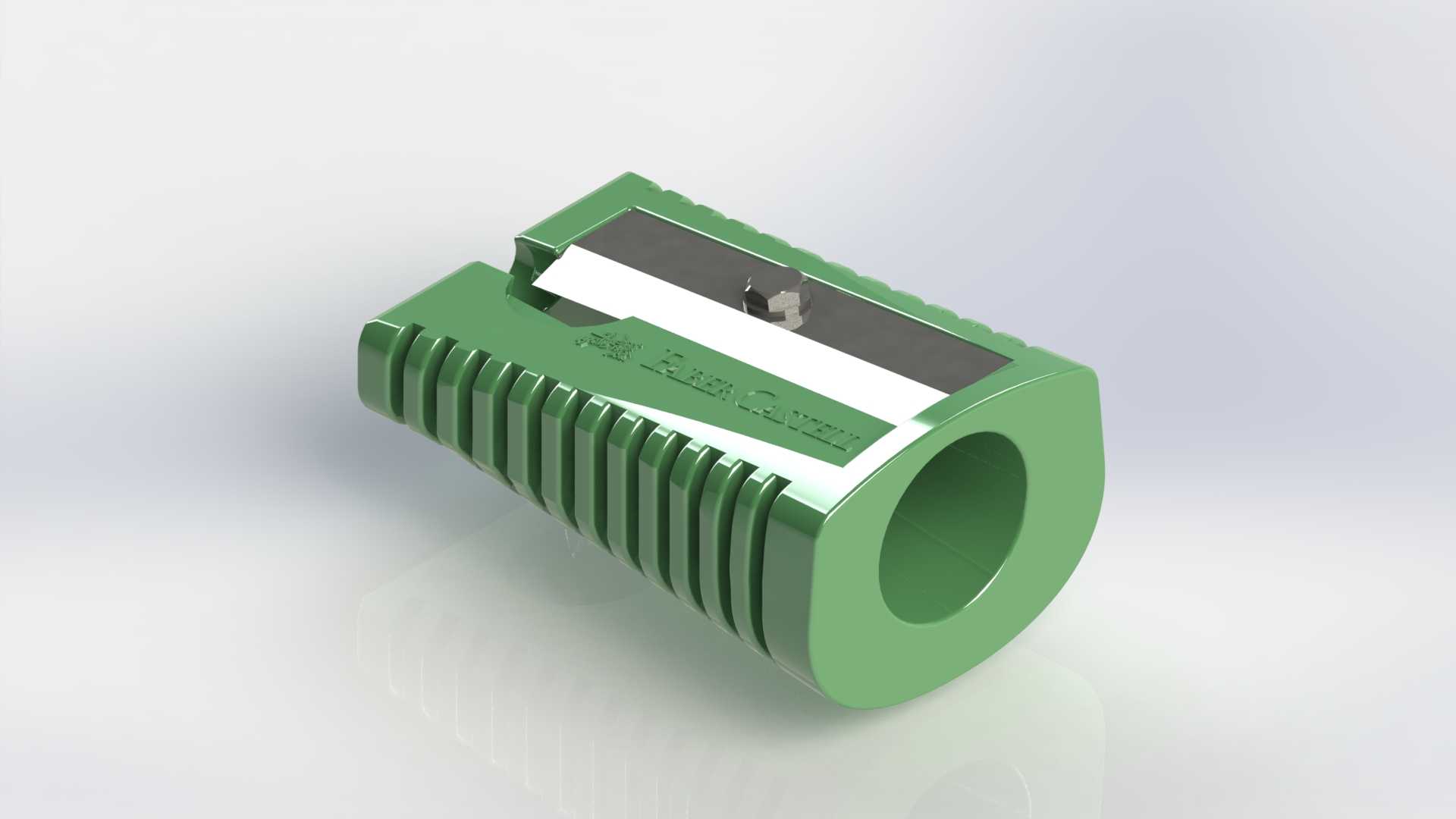

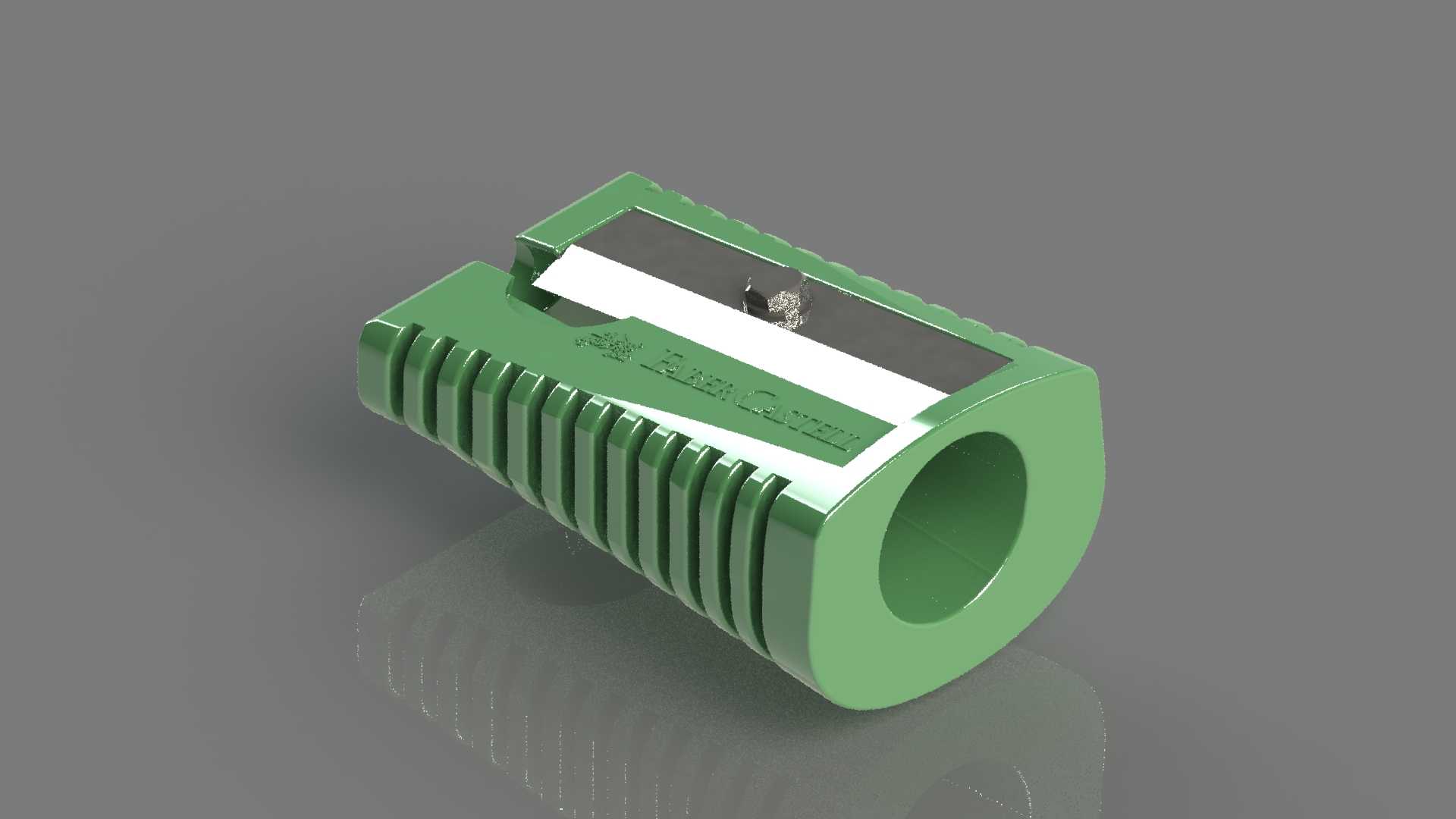

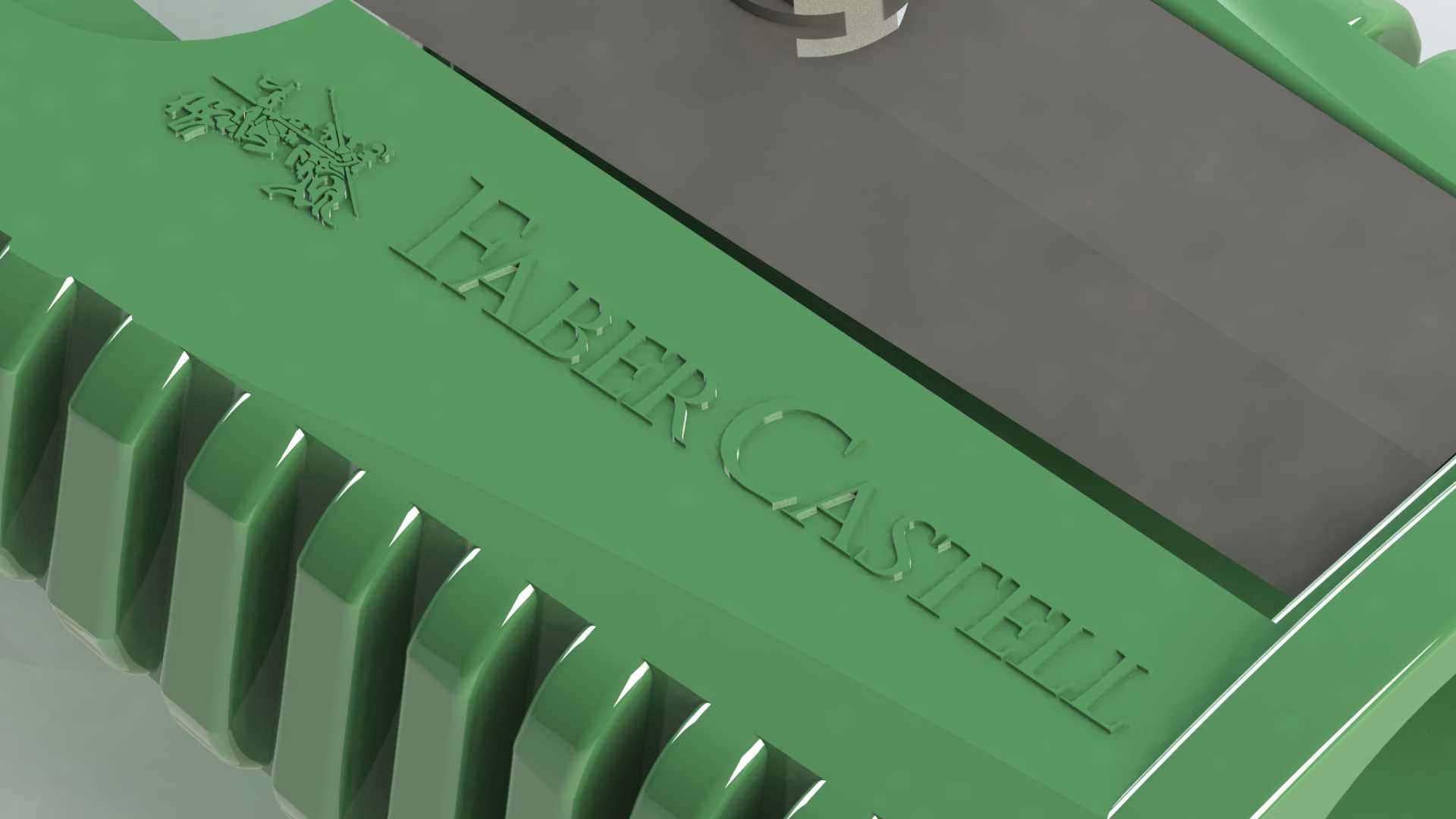

　　设计过程中首先完成了实物的全尺寸测绘，针对外壳的曲面造型、滚花防滑结构、品牌标识浮雕区域做了逐点数据采集，外壳外侧的周向滚花深度控制在0.8mm，齿间距2mm，完全匹配人手握持转动时的摩擦力需求，避免使用过程中出现打滑脱手的问题。外壳整体采用类圆柱形结构，最大外径42mm，总高度38mm，握持区域的曲面做了1.5°的微锥度处理，适配不同大小的手型握持习惯，安装边界上不需要额外的固定结构，整体为独立手持使用的单体结构，无需配套安装基座。

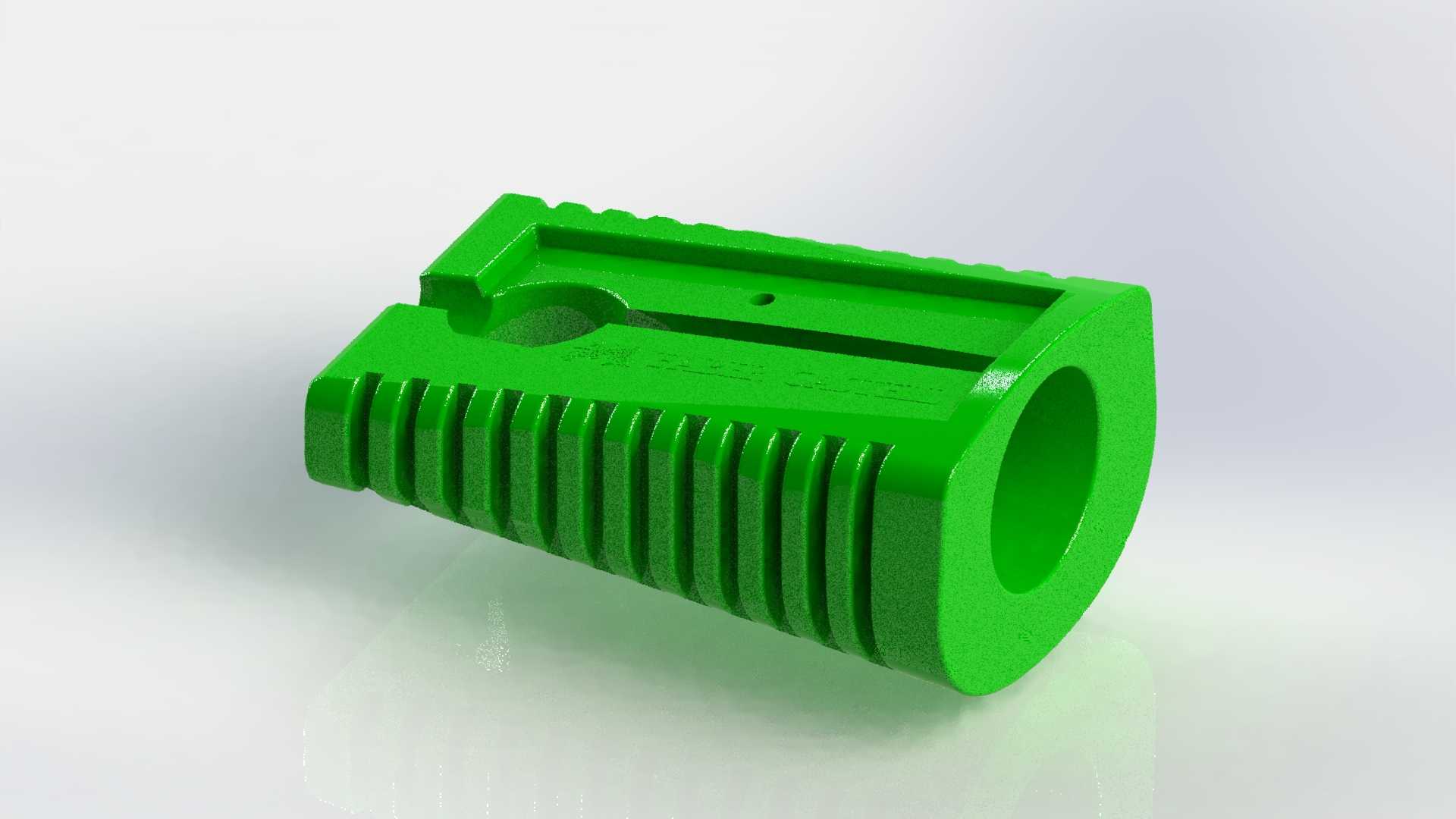

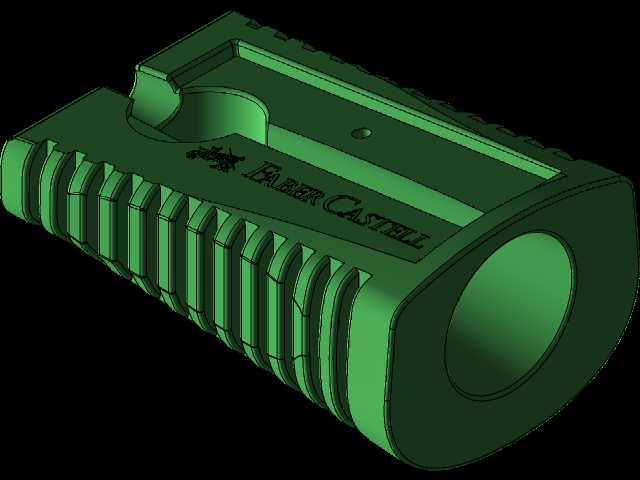

　　内部切削结构的设计是整个还原工作的核心，进笔孔的直径设置为8.2mm，适配标准直径7-8mm的常规木质铅笔，进笔通道带有12°的锥度导向，能够引导铅笔顺利抵靠到切削刃位置，刃口安装角度与进笔锥度保持同轴，切削后形成的笔尖锥角为28°，既保证笔尖有足够的书写尖锐度，又避免锥角过小导致的铅芯易断裂问题。刃口采用嵌入式固定结构，固定点位的位置精度控制在0.05mm以内，确保刃口与锥面的贴合度，避免切削过程中出现卡滞、削出的笔杆表面毛糙的问题。

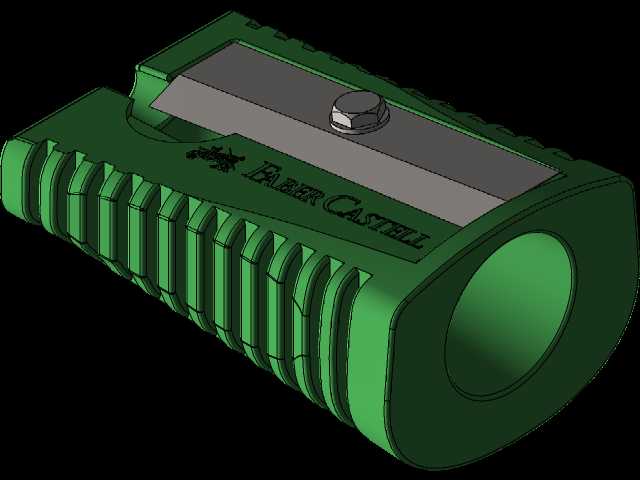

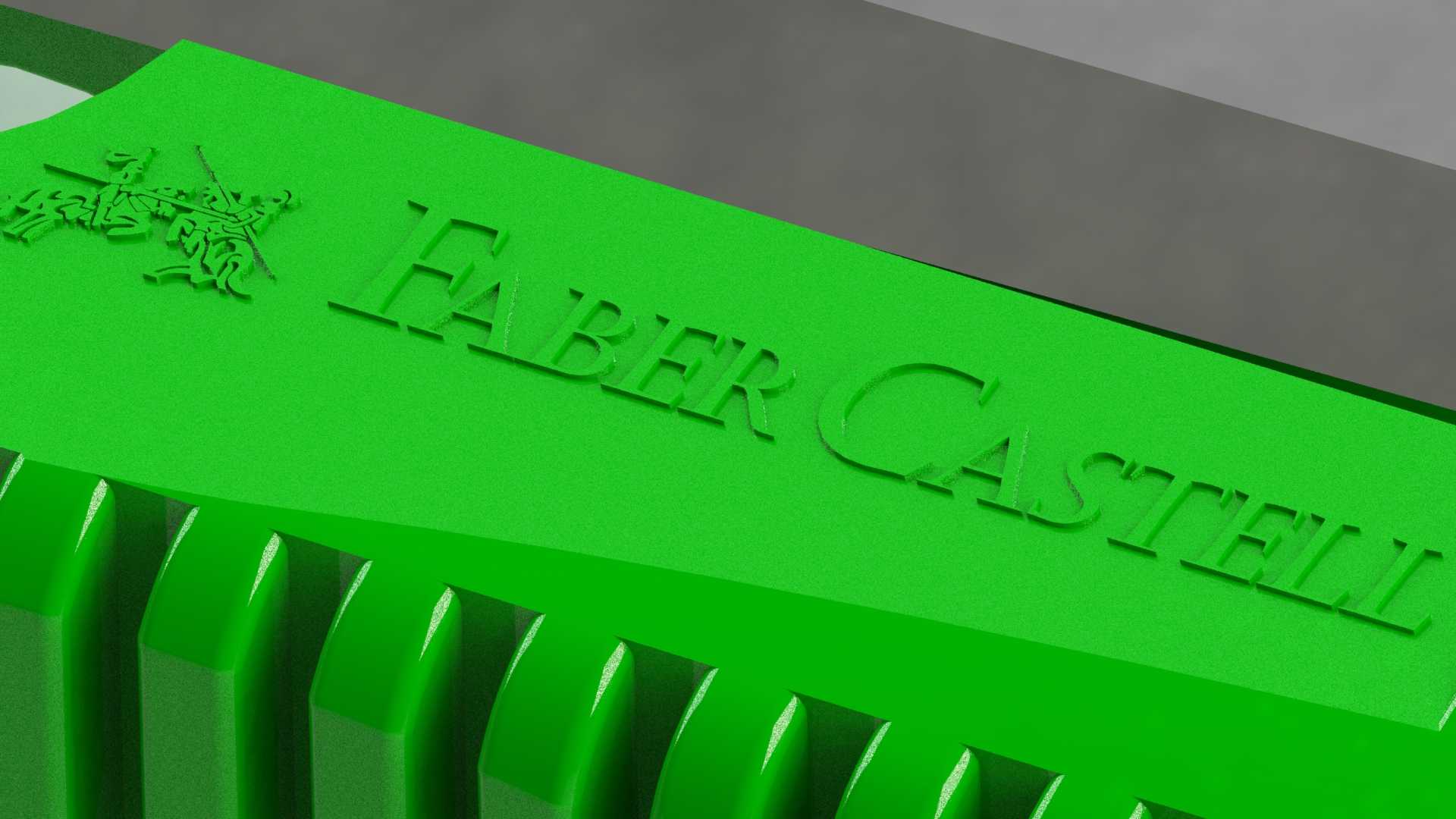

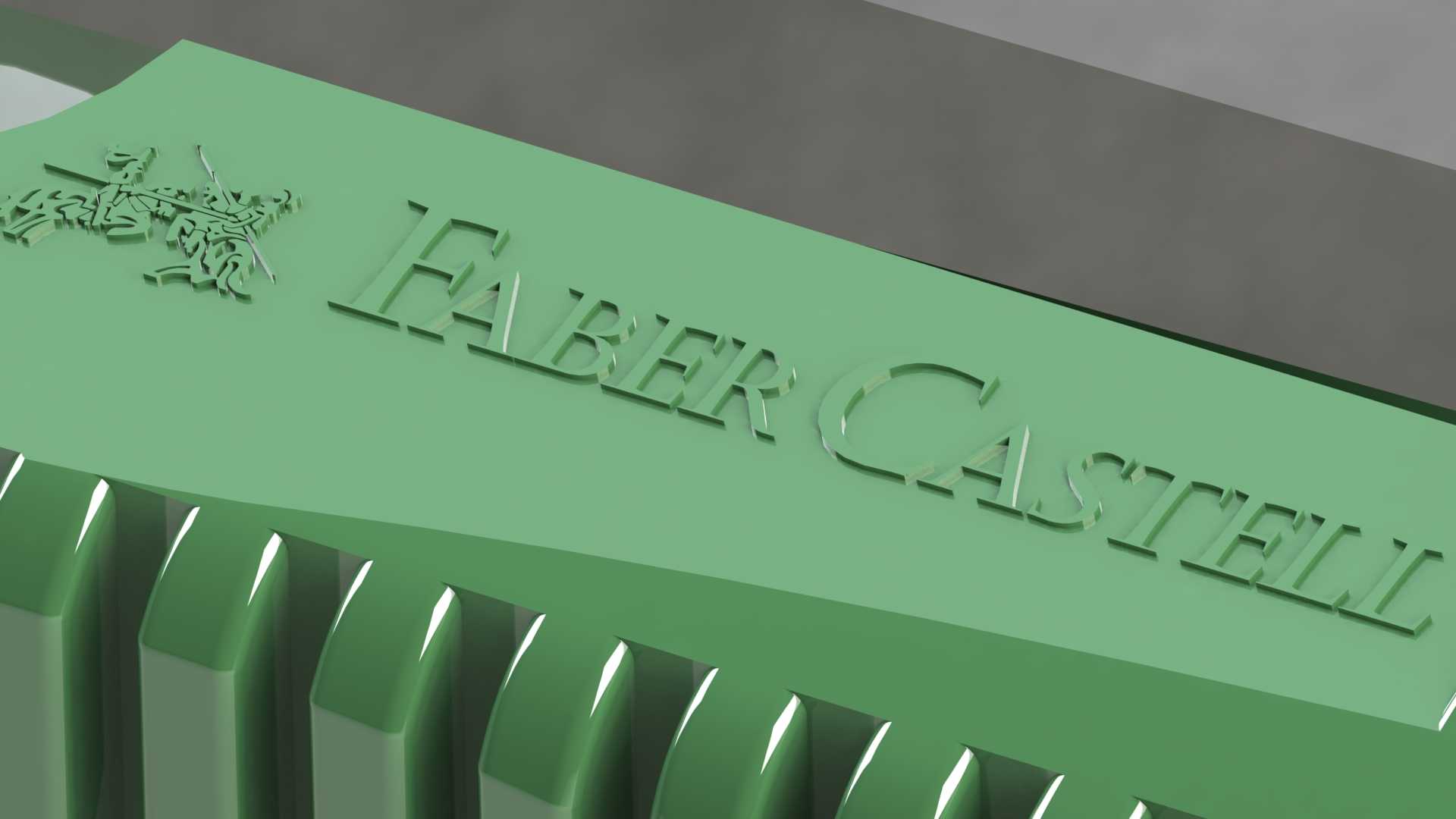

　　储屑腔与外壳采用一体化的卡扣连接结构，卡扣的配合间隙控制在0.1mm，既保证开合过程的顺畅度，又能避免日常使用过程中储屑腔意外脱落导致木屑洒出，储屑腔的有效容积为18ml，按照单次削笔产生0.3ml木屑计算，满容状态下可容纳约60次削笔产生的碎屑，满足日常1-2周的使用清理需求。外壳表面的品牌浮雕区域做了0.3mm的凸起处理，还原实物的外观质感，同时浮雕边缘做了R0.2的圆角过渡，避免握持时凸起的边缘硌手，提升长时间握持使用的舒适度。

　　从结构可靠性角度出发，整个卷笔刀的运动部件仅为铅笔与刃口的相对转动，没有额外的复杂传动结构，整体故障率极低，刃口采用高碳钢材质的安装位预留，可适配标准的替换卷笔刀刀片，刀片固定螺丝的孔位间距与通用标准卷笔刀刀片完全一致，后期使用过程中刀片磨损后可直接更换通用配件，不需要整体更换整个卷笔刀，提升产品的全生命周期实用性。进笔孔的入口位置做了R1的圆角处理，避免铅笔插入时孔口的锐边刮伤笔杆表面的漆层，同时也能避免使用者手指误触孔口时被划伤，满足文具类产品的安全设计要求。

　　逆向还原过程中针对实物的装配公差做了反复校核，所有配合面的公差带按照IT7级精度控制，外壳合模面的错位量控制在0.02mm以内，确保装配完成后整体外观没有明显的拼接缝隙，转动过程中没有异常的晃动旷量。切削刃的安装平面做了平面度校验，平面度误差控制在0.01mm以内，保证刀片安装后与锥面的贴合紧密，切削过程中不会因为刀片松动导致切削阻力变大、笔尖削偏的问题。整体结构没有多余的冗余设计，所有曲面、结构特征都完全服务于握持、切削、储屑三个核心功能，没有为了外观增加不必要的结构导致整体尺寸变大、重量增加，成品整体重量控制在28g左右，放在笔袋、文具盒中不会占用过多空间，也不会产生额外的负重。
