厨卫排水P型水封弯管结构设计

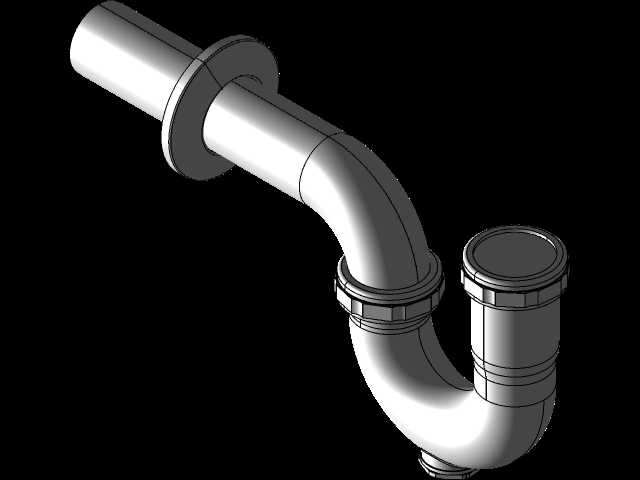

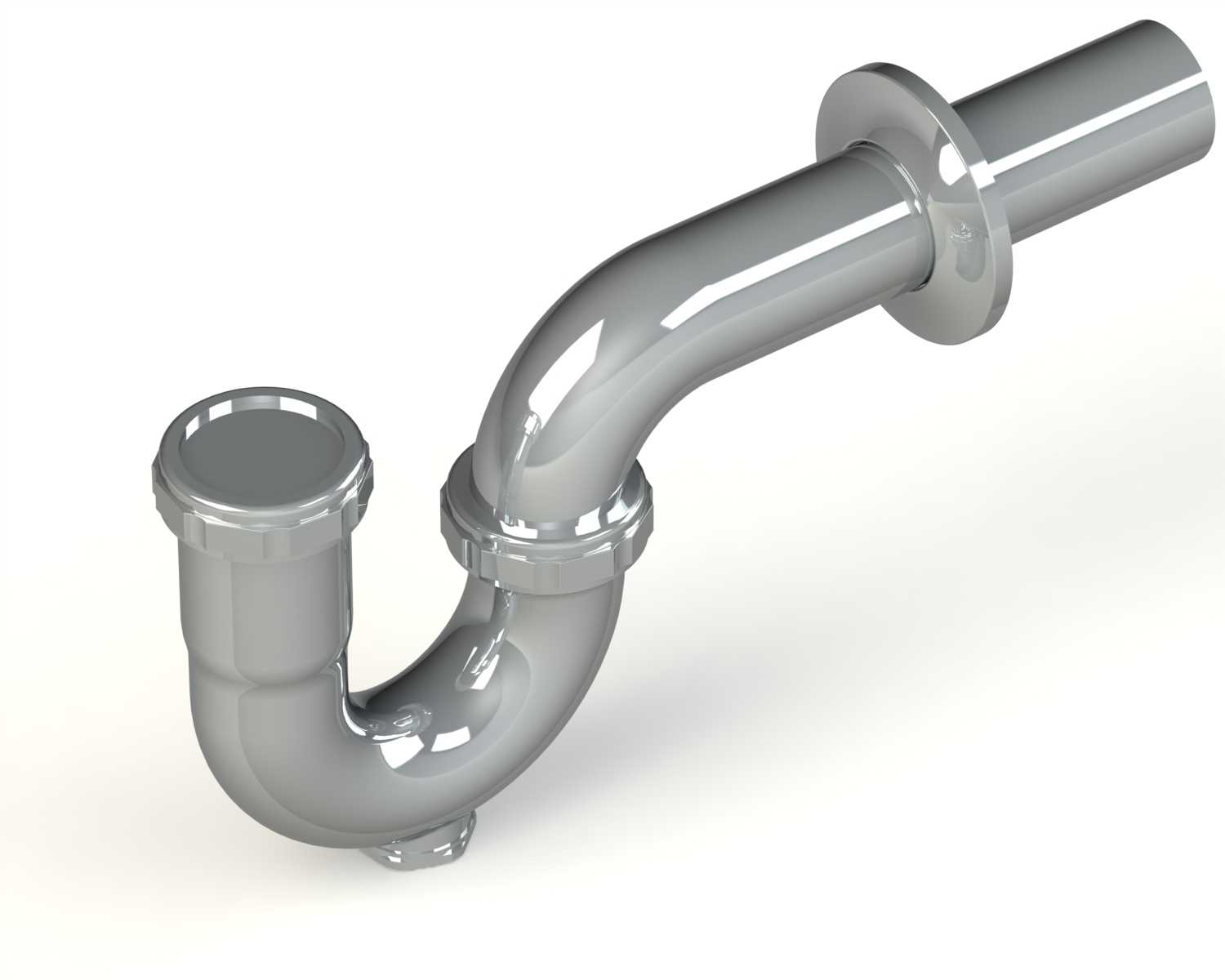

　　在住宅厨卫排水、公共卫生间隔层排水以及小型商用洗涤台的管路布设中，水封弯管是阻断排水管网有害气体反向逸入室内的核心管路构件，本次完成的三维结构针对横排安装场景做了适配，整体走水路径先向下形成存水弯腔，再抬升转向接入横向排水支管，区别于直落式S弯的竖向安装逻辑，更适合楼板下方布设空间不足、排水接口位于墙体侧方的装修工况。

　　从实际使用逻辑来看，这类弯管的核心作用是在管路弯折段留存恒定高度的水柱，依靠水封层隔绝排水立管内汇聚的甲烷、硫化氢以及腐坏异味，避免管道负压抽吸、正压喷溅时臭气穿透水封进入室内。建模阶段首先锁定水封有效深度，常规民用排水场景水封高度控制在50mm到70mm区间，深度不足会在管道瞬时负压时被抽吸破坏，深度过大则会导致污水中裹挟的毛发、食物残渣、油脂淤积在弯腔底部，长期使用后通流截面收窄，排水流速下降，反而更容易引发堵塞。

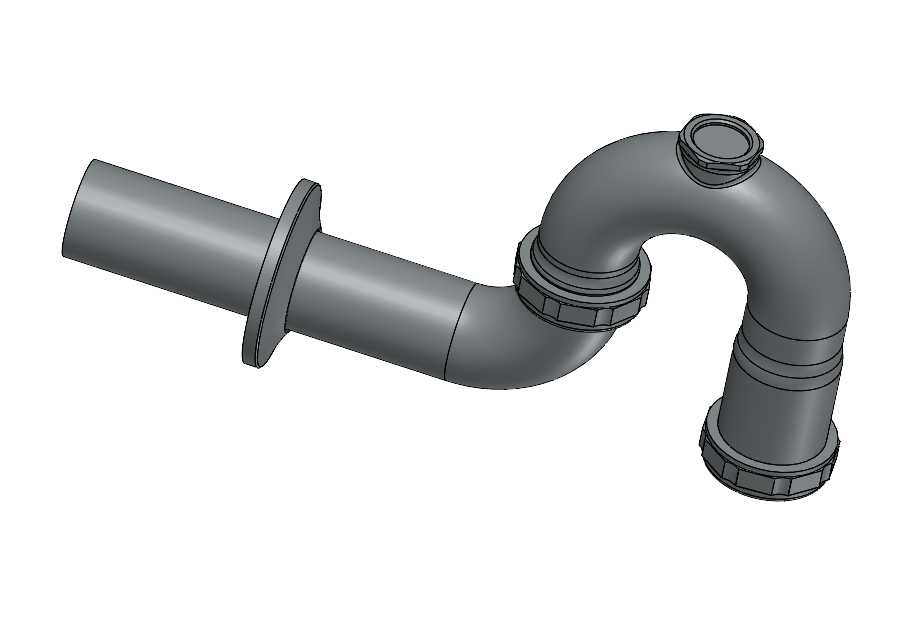

　　管路主体的弯曲段采用大曲率圆弧过渡，没有出现直角急转结构，转弯处的曲率半径取管路公称通径的1.5倍以上，保证污水排放时流态平顺，固体杂质可以随水流顺利通过，不会在转角处形成沉积。两端的连接结构做了差异化设计：下端带锁紧螺母的接口用于对接台盆、洗菜盆的下垂排水软管，螺母内置密封压圈，装配时无需在螺纹段缠绕过多生料带，旋紧后即可实现径向挤压密封，后期检修拆解也无需切割管路；上方带定位凸缘的直管段用于插入墙体预留的排水横管接口，凸缘起到轴向限位作用，避免安装时管路插入深度过深挤占横管通流空间，或是插入过浅导致接口脱落漏水。弯腔最低位置预留了检修清掏口的安装位，日常使用中如果出现杂物卡堵，不需要拆卸整段管路，拧开底部清堵盖即可掏出淤积物，大幅降低后期维护难度。

　　安装边界方面，整套弯管的横向占用长度从凸缘端面到下接口轴线的距离适配常规橱柜后方的预留空隙，柜体背板与墙面间距大于80mm即可顺利放入，竖向高度从弯管最低点到横管轴线的落差控制在180mm以内，不会出现橱柜底部储物空间被过度挤占的问题。建模过程中对管壁厚度做了均匀化处理，弯曲段的壁厚和直管段保持一致，避免注塑成型时弯位出现壁厚不均、局部缩瘪的缺陷，管路内壁全程做光滑过渡，没有凸起的分型面台阶，减少污物挂壁的概率。

　　结构校核阶段重点验证了两个工况：一是连续大流量排水时，弯管内的水流不会形成满管虹吸把存水段的水全部抽走，二是管道出现正压波动时，水封层可以承受住立管内的气压冲击，不会出现气泡从排水口反冒的情况。同时两端接口的配合公差做了匹配，锁紧螺母的旋合行程预留足够余量，适配不同厂家生产的排水软管外径公差，现场安装时即使存在小幅管路错位，也可以通过弯管两端的插接间隙补偿安装误差，不需要额外加装过多转接头，减少潜在漏水点。
