车间通道带安装组件的防撞护栏结构

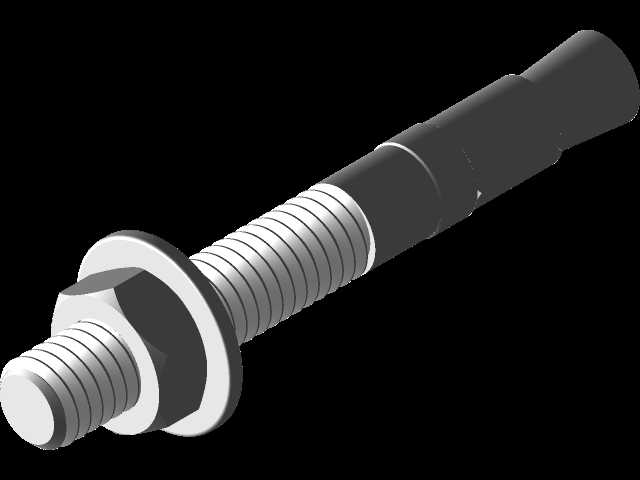

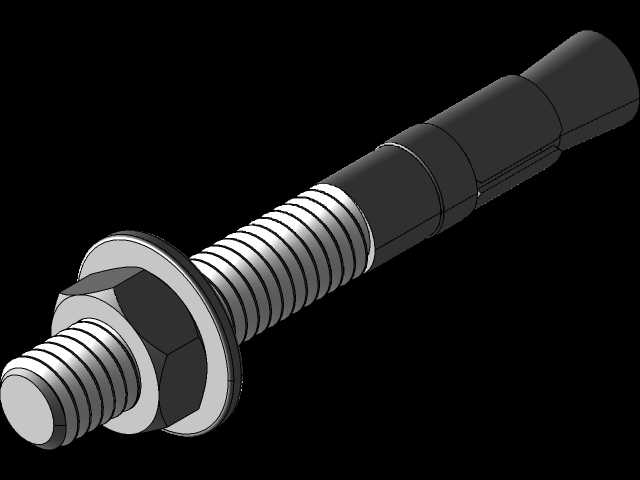

　　这类防撞护栏主要部署在生产车间、仓储库区的人行通道与设备作业区交界位置，核心作用是承受场内作业车辆的意外剐蹭、低速撞击，避免车辆直接碰撞到通道旁的精密加工设备、货架立柱、管线桥架或是通行人员，属于厂区内被动安全防护的常用构件。从结构设计来看，整体采用双横梁加双侧立式立柱的框架形式，立柱底部设计有带安装孔的法兰底座，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时不需要额外做预埋处理，适配绝大多数已完工的工业地坪，安装边界可根据现场通道宽度灵活调整单组护栏的布设长度，相邻护栏之间可通过端部连接结构拼接，适配不同长度的防护需求。横梁采用等距平行布置的圆管结构，相比单根横梁的防护形式，

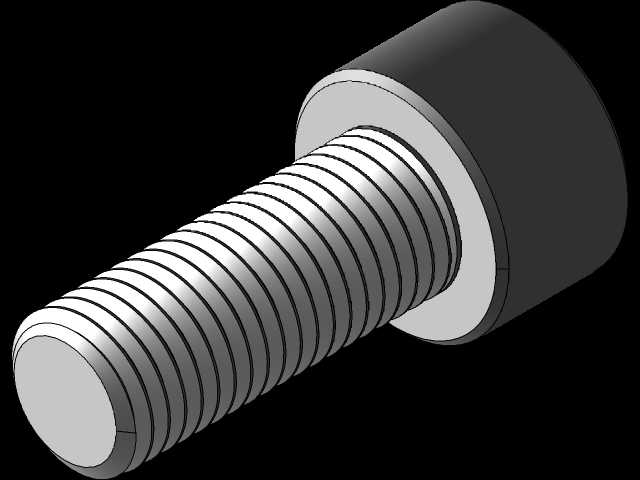

　　双横梁结构可以覆盖从叉车货叉低位到车身中部的撞击高度区间，避免低位撞击时货叉从横梁下方穿过直接触及被防护对象，同时圆管截面在受到撞击时可以通过自身的微量形变吸收部分冲击能量，降低撞击力直接传导至地面安装点造成地脚螺栓断裂的概率。立柱与横梁的连接部位采用焊接加筋的强化结构，在承受侧向撞击时，连接节点不会出现瞬间脱开的情况，整体结构的抗侧向冲击能力可以覆盖厂区内常规内燃叉车、电动托盘搬运车的低速作业撞击场景。设计过程中重点考虑了现场安装的容错性，立柱底座的安装孔采用长圆孔设计，当地面钻孔位置出现少量偏差时，依然可以顺利完成螺栓固定，不需要重新钻孔破坏地坪结构；护栏整体高度控制在常规作业车辆的车身可视范围内，不会遮挡作业人员的驾驶视线，

　　同时醒目的涂装可以在较远位置就给驾驶人员提供视觉提示，提前规避碰撞风险。在实际应用场景中，这类护栏除了布置在设备周边，也常布设在车间内的消防设施、电控柜、墙角立柱位置，替代传统的水泥防撞墩，相比水泥墩，这类金属护栏安装后不需要养护，撞击损坏后可单独更换受损的横梁或立柱部件，维护成本更低，同时占用的地面空间更小，不会过度挤占通道的通行宽度。结构建模过程中，所有连接部位的尺寸都匹配常用的工业管材规格，生产加工时可直接采购标准型材下料焊接，不需要开模定制非标构件，有效控制加工制造成本；安装法兰的厚度经过受力校核，在额定冲击载荷下不会出现法兰弯折变形的情况，地脚螺栓的规格匹配常规的膨胀螺栓尺寸，现场安装时不需要特殊的定制紧固件。

　　从安装边界来看，单组护栏的立柱中心距可根据防护需求调整，常规布设时立柱外边缘距离被防护物体保留100-150mm的安全间隙，避免撞击时护栏形变挤压到被防护对象，护栏整体向外突出的尺寸不会影响通道的正常通行宽度，满足厂内通道的安全布设规范要求。横梁的安装高度经过现场作业场景验证，下横梁距离地面的高度刚好可以阻挡叉车货叉的低位插入，上横梁高度对应叉车的前部防撞梁位置，撞击时受力点与车辆的刚性结构对齐，不会出现车辆骑跨到护栏上方的情况。整体结构没有多余的装饰性设计，所有构件都服务于防护功能，表面处理可采用喷塑工艺，涂装工业安全警示色，在工业照明环境下具备足够的辨识度，长期使用不会出现漆面脱落、锈蚀的情况，适配车间内多油污、多粉尘的复杂作业环境。
