CA6140机床专用V型定位夹持座结构

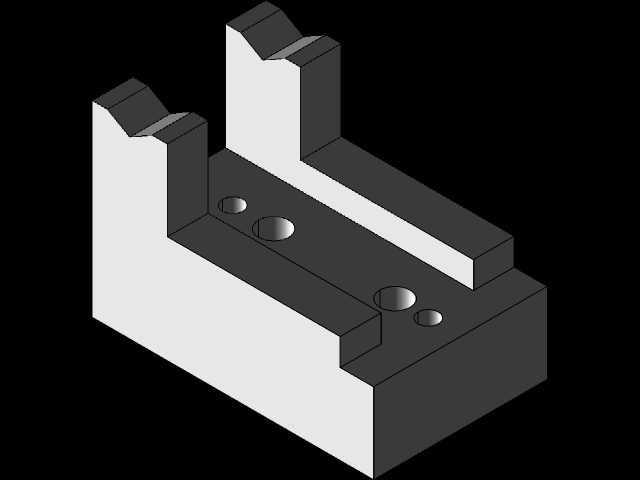

　　这款V型结构的定位夹持座，是CA6140普通车床配套工装里的核心定位部件，主要用在轴类零件车削加工的工位上，承担工件装夹时的径向定位与轴向支撑作用，适配直径在20mm到80mm区间的轴类、套类回转零件加工场景。从结构设计来看，主体采用阶梯式块体布局，两个向上凸起的立壁顶端加工有90度夹角的V型开口，这一角度是经过切削力验算确定的，既能保证工件装夹时的对中性，又能避免夹角过小导致的工件表面压伤，同时兼顾足够的夹持接触面积，防止车削过程中工件受切削扭矩作用发生转动偏移。底座部分做了下沉式台阶设计，四个安装孔采用沉头孔结构，其中两个为定位销孔、两个为螺栓锁紧孔，这种孔位布局遵循了机械工装设计里的“两销一面”定位原则，

　　安装时可以先通过两个圆柱销完成夹持座在机床中拖板或者专用工装基板上的位置校准，再用内六角螺栓完成锁紧固定，能有效抵消车削过程中产生的径向切削力与轴向进给力，避免装夹位置出现窜动。立壁与底座的连接位置做了R3的圆角过渡，没有采用直角衔接，这一细节是为了降低热处理以及切削加工过程中的应力集中风险，毕竟这类工装零件在加工完成后需要进行调质处理，直角位置很容易在淬火环节出现应力裂纹，圆角过渡能大幅提升零件的整体结构强度，延长工装的使用寿命。V型开口的表面粗糙度要求控制在Ra1.6以内，加工时需要经过粗铣、精铣、研磨三道工序，保证与工件接触的位置足够平整，避免装夹时划伤工件的已加工表面，同时也能提升定位精度，将重复装夹的定位误差控制在0.

　　02mm以内，满足普通车床半精车、精车工序的精度要求。底座的底面作为安装基准面，平面度要求控制在0.01mm/100mm以内，安装时需要与工装基板的安装面完全贴合，不能出现翘曲间隙，否则会导致V型定位面出现倾斜，直接影响加工后工件的同轴度、圆柱度等形位公差。从实际使用场景来看，这款夹持座既可以单独安装在车床中拖板上，配合尾座顶尖完成长轴类零件的辅助支撑定位，也可以成对使用，安装在专用弯板上，配合卡盘完成偏心轴类零件的装夹加工，相比通用三爪卡盘的装夹方式，这种专用V型夹持座的装夹效率更高，不需要每次装夹都进行找正操作，批量加工时能大幅降低辅助工时，提升加工效率。在设计过程中，整体的壁厚做了差异化处理，底座部分的壁厚达到25mm，

　　保证安装后的整体刚性，立壁部分的壁厚为18mm，在保证足够支撑强度的前提下，尽可能降低零件的整体重量，方便工装的拆装与位置调整。四个安装孔的位置尺寸是严格匹配CA6140车床中拖板的T型槽间距设计的，不需要额外加工过渡连接板就可以直接安装，降低了工装的配套成本。立壁侧面与底座的衔接位置没有多余的凸台结构，尽可能压缩了整体的外形尺寸，安装后不会与车床的刀架、拖板等运动部件发生干涉，在车削端面、外圆、切槽等工序时，刀具的运动行程都不会受到夹持座结构的限制。零件上的两个沉头锁紧孔的沉头深度设计为8mm，刚好可以容纳M10内六角螺栓的头部，安装后螺栓头部不会高出底座表面，避免后续安装其他附件时出现干涉。两个定位销孔的直径设计为φ8H7，与标准圆柱销采用过渡配合，安装时可以保证夹持座的位置精度，拆卸后重新安装也不会出现位置偏移，不需要重新进行校准。V型开口的底部预留了2mm的退刀空间，加工V型面时铣刀可以顺利退刀，不会在V型面根部留下加工凸台，保证工件装夹时可以完全贴合V型定位面，不会出现虚夹的情况。从长期使用的角度来看，这种整体式的夹持座结构相比焊接式的工装结构，刚性更好，长期受切削力作用也不会出现焊缝开裂、结构变形的问题，日常维护只需要定期检查V型面的磨损情况，当磨损量超过0.05mm时，重新研磨V型面就可以恢复定位精度，维护成本很低，非常适合机械加工车间的批量生产场景使用。
