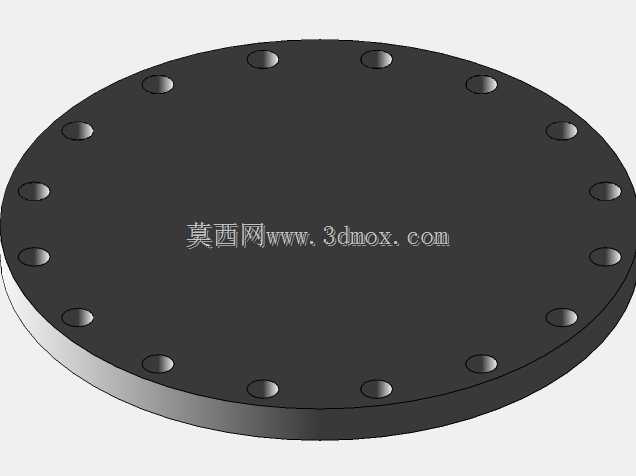

18英寸ASME16.5凸面盲板法兰结构

　　在石油炼化、化工生产、市政燃气输送等带压流体输送系统中，管道末端的可靠封堵是保障系统压力稳定、避免介质泄漏的核心环节，凸面盲板法兰就是这类场景下应用最广泛的封堵类连接件。这款18英寸规格的凸面盲板法兰，严格遵循ASME B16.5管法兰标准的尺寸要求设计，主要用于公称通径18英寸的压力管道系统临时或永久封堵作业，也可在设备检修、管线分段试压时作为隔离封堵件使用，阻断上下游介质连通，为检修作业提供安全的物理隔离边界。从结构设计来看，该盲板法兰采用整体锻件加工成型的结构逻辑，没有法兰内孔，整个密封面为完整的圆形凸面结构，凸面高度符合ASME标准中对应压力等级的尺寸要求，相比平面法兰，凸面结构能够让密封垫片的受压区域更集中，

　　在螺栓预紧力作用下垫片能获得更均匀的压应力，有效降低介质泄漏风险，适配缠绕垫、金属包覆垫、非金属平垫等多种常用法兰密封垫片。法兰盘沿圆周方向均匀布置了螺栓通孔，孔位的分度圆直径、孔径大小、孔的数量都严格匹配18英寸ASME B16.5对应压力等级的法兰参数，安装时可与同规格的对焊法兰、平焊法兰直接配对，不需要额外加工适配结构，能够直接纳入标准化的管道安装流程。法兰的密封凸面加工有符合标准要求的表面粗糙度，既不会因为表面过于光滑导致垫片受压后滑移，也不会因为粗糙度过大造成密封面间隙引发泄漏，凸面的边缘加工有过渡圆角，避免安装时划伤垫片表面，影响密封效果。从安装边界来看，该盲板法兰的外径尺寸、厚度尺寸都严格对应标准要求，

　　安装时不需要调整周边管道的支撑间距，配对法兰的螺栓长度可直接按照标准选用，不需要单独核算螺栓的有效夹持长度。在实际工程应用中，这类凸面盲板法兰常被用在泵组进出口的备用接口、储罐的进出料管线末端、长输管线的分段截断位置，在管线试压作业中，也会将盲板安装在试压段的两端，承受试压过程中的水压或气压压力，验证管线的焊接强度与密封性能。设计这类法兰三维模型时，首先要确定对应压力等级下的所有尺寸参数，先绘制法兰的外圆轮廓与厚度基准，再按照分度圆尺寸阵列布置螺栓孔，之后加工凸面密封结构，对所有锐角位置做倒角处理，避免应力集中。需要注意的是，盲板法兰作为承压元件，其厚度尺寸是经过压力强度核算确定的，建模时不能随意更改法兰盘的厚度，

　　否则会降低法兰的承压能力，在实际使用中存在法兰变形甚至破裂的风险。螺栓孔的位置度公差也要严格控制，避免现场安装时出现螺栓无法穿入的问题，密封凸面的平面度公差需要满足标准要求，保证安装后密封面能够与垫片完全贴合。在不同的应用场景中，这类盲板法兰会搭配不同材质的垫片，比如在高温油品输送管线中会使用金属缠绕垫片，在常温给排水管线中可使用橡胶垫片，凸面结构的设计能够兼容这些不同材质垫片的密封需求，不需要针对垫片类型修改法兰的密封面结构。另外，法兰的背面即非密封面，也会加工平整，保证螺栓拧紧时法兰受力均匀，不会因为背面不平整导致法兰翘曲，影响密封效果。在管线长期运行过程中，这类凸面盲板法兰不需要额外维护，只要在安装时按照规定的扭矩对角拧紧螺栓，保证每个螺栓的预紧力一致，就能够长期稳定实现封堵功能，在需要导通管线时，只需拆下盲板更换为同规格的法兰接头即可，拆装过程便捷，能够大幅缩短管线改造或检修的作业时间。
