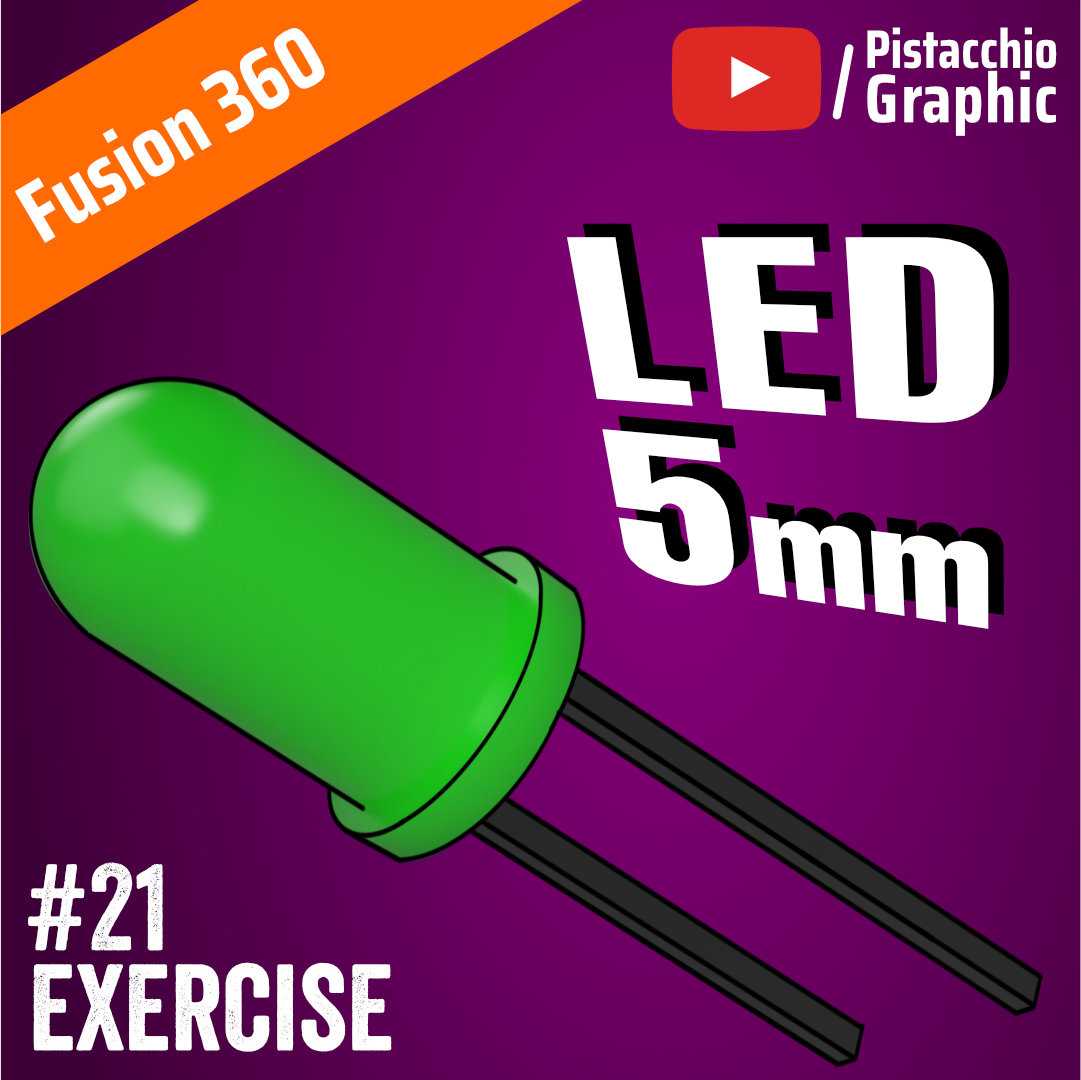

5mm直插式绿色发光二极管结构模型

　　在各类电子设备的PCB板装联、教学演示教具制作、电子实训台搭建、低压信号指示回路设计场景中，5mm规格直插发光二极管是应用覆盖度极高的分立半导体器件，本次构建的三维结构完整还原了该类元件的真实装配边界与外形特征，可直接用于PCB布局干涉检查、装配工艺模拟、产品外观渲染等工程环节。

　　从实际使用场景来看，这类直插LED常被用于工控设备面板的电源状态指示、信号回路通断提示、小型电子产品的功能状态反馈、教学实验板的电路效果展示，部分低功率场景下也可作为简易照明光源使用。不同于贴片封装的LED，直插式5mmLED依靠引脚穿过PCB焊盘完成波峰焊或手工焊接，其引脚间距、胶体外形尺寸直接决定了PCB开孔位置、面板开孔尺寸的设计参数，一旦建模尺寸出现偏差，很容易在实际装配时出现胶体卡滞面板、引脚无法对齐焊盘、焊接后胶体歪斜等问题，因此建模过程中对各部分尺寸的还原精度直接影响后续设计的落地可行性。

　　该模型的结构拆分完全贴合实物生产逻辑，主体部分为环氧封装胶体，采用半圆头柱体结构，胶体直径严格控制在5mm标称公差范围内，胶体总长度从半圆顶端到胶体底部台阶处的尺寸，匹配行业通用的8.5mm左右常规规格，半圆头的曲率半径与胶体直径一致，保证光线出射角度符合常规20°-30°的小角度聚光特性，还原绿色胶体的滤光效果，对应常规GaP基绿色发光芯片的出光波长视觉表现。胶体底部延伸出两根平行的金属引脚，引脚直径为0.5mm，两根引脚的中心间距为2.54mm，完全适配标准万能板、常规PCB焊盘的网格间距，引脚总长度从胶体底部到引脚末端控制在20mm左右，既满足手工焊接时的引脚弯折余量，也匹配波峰焊工艺下引脚伸出焊盘的标准长度要求，同时还原了两根引脚的长度差——阴极引脚略短于阳极引脚，对应实物生产中区分极性的结构特征，避免装配时出现极性接反的问题。

　　设计建模过程中，首先以引脚中心连线为基准建立装配坐标系，将胶体的中心轴线与两引脚的对称中心线重合，保证元件整体的对称性，避免后续PCB封装调用时出现中心偏移问题。环氧胶体部分先绘制底部圆柱截面，拉伸至胶体总高度后，在顶端叠加半球特征，半球与圆柱的衔接处做微小的圆角过渡，还原实物封装时环氧材料自然成型的衔接弧度，避免尖锐直角带来的渲染失真与3D打印时的层纹突兀问题。引脚部分采用拉伸凸台特征构建，在引脚与胶体衔接的位置做微小的凸台限位结构，还原实物生产中引脚插入封装模具时的定位台阶，该台阶也是实际装配时引脚插入PCB后，胶体与板面保持合理间距的限位结构，避免焊接时胶体过度贴近焊盘导致高温烫损环氧材料。

　　从安装边界来看，该元件在PCB上安装时，需要预留的横向空间为以胶体中心为圆心、半径3mm的圆形区域，避免周边元件过高遮挡出光路径；纵向空间需要从PCB板面向上预留至少9mm的高度空间，向下预留引脚弯折后的余量空间，若采用直插不弯折引脚的安装方式，板下需要预留20mm以上的引脚空间，若采用弯脚贴板焊接方式，板下仅需预留2mm左右的焊盘高度即可。面板开孔安装时，面板上的开孔直径建议设置为5.2mm，开孔位置与PCB上的元件中心严格同轴，开孔边缘做0.2mm的倒角，方便胶体顺利穿入面板，同时避免开孔边缘刮花胶体表面影响出光效果。

　　在结构细节处理上，模型还原了胶体内部的支架结构特征，在胶体内部靠近引脚顶端的位置，设置了微小的碗状反射杯结构，对应实物中承载发光芯片、反射光线的金属支架部分，虽然该部分被环氧胶体包裹不可见，但在做剖面演示、结构教学类的应用场景中，该特征可以清晰展示直插LED的内部构造，满足教学演示类的使用需求。引脚部分做了轻微的拔模斜度处理，还原金属引脚冲压成型时的工艺特征，同时在引脚末端做微小的倒角，方便装配时顺利穿过PCB焊盘孔，避免引脚毛刺刮伤焊盘铜箔。

　　不同于通用的简化LED模型，该模型的所有尺寸均来自实物测绘的量产规格参数，没有随意缩放或简化关键装配特征，在做虚拟装配时，可以直接调用该模型进行干涉检查，比如在设计密集排布的LED指示灯阵列时，可以通过该模型验证相邻LED之间的胶体是否会出现空间干涉，面板与PCB之间的安装距离是否足够容纳胶体长度，引脚弯折后是否会与板下其他元件出现碰撞。在做产品渲染时，胶体部分的半透明绿色材质参数匹配真实环氧封装的透光率与反光特性，不需要额外调整材质参数即可得到接近实物的渲染效果，可直接用于产品说明书配图、装配指导动画制作等场景。

　　对于电子工艺实训类的应用场景，该模型可用于生成3D打印的装配教具，让学员直观了解直插LED的外形特征、极性区分方式、安装定位要点，相比平面图纸更具直观性。在做自动化插件设备的编程模拟时，该模型的外形尺寸可作为插件头抓取路径规划的参考依据，验证插件头移动过程中是否会与周边已插装元件发生碰撞，优化插件路径的运动轨迹，减少实际生产中的撞件风险。
