小蜜蜂30A无热缩FPV无人机无刷电调结构

　　在FPV穿越机、小型多旋翼无人机的动力链路里，电子调速器是连接飞控输出信号与无刷电机的核心执行部件，这款30A规格的BLHeli固件电调，主要适配2-6S锂聚合物电池供电的四旋翼机型，支持Dshot数字信号协议，可实现电机转速的高精度快速响应，满足竞速、花飞等不同飞行场景下的动力输出需求。从结构设计来看，这款电调采用无热缩套管的裸露PCB布局，功率器件直接外露，相比带热缩包裹的同规格产品，飞行过程中自然风冷的散热效率提升明显，大油门持续输出时功率管的结温上升速度更慢，能减少高温导致的动力降频、器件烧毁风险，适合长时间大负载的飞行工况。

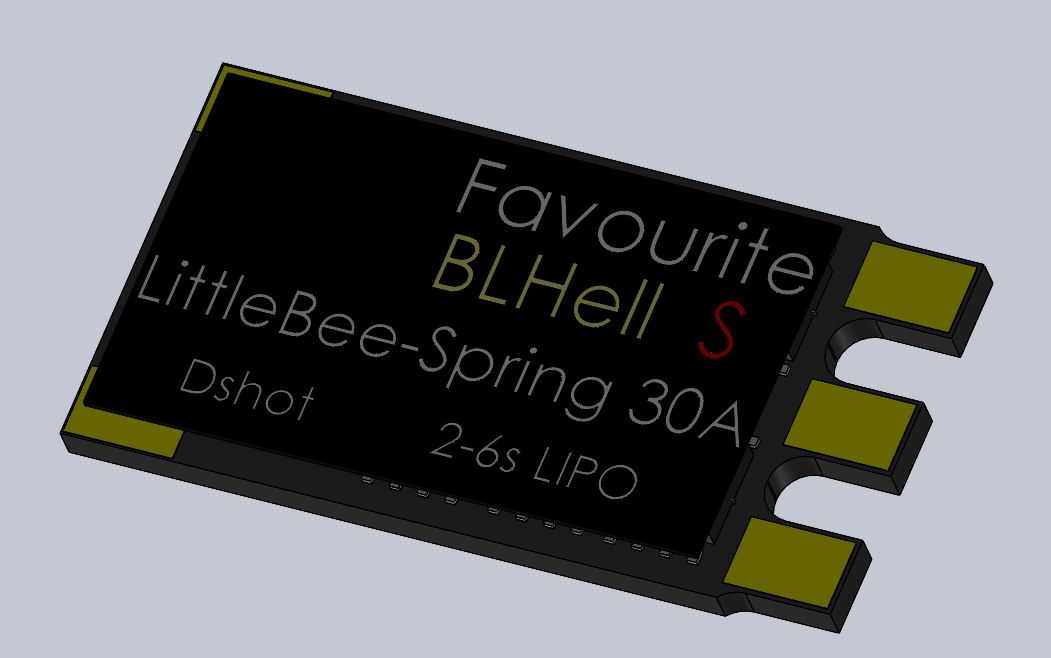

　　外形尺寸上，这款电调采用长条形窄边设计，三个功率输出焊盘沿短边侧等距排布，分别对应无刷电机的三相接线端，电源输入焊盘布置在板体另一端，可直接对接电源分电板的正负极输出，安装时可通过双面泡棉胶直接粘贴在机臂碳板表面，也可通过预留的安装孔位配合尼龙扎带固定，安装边界适配主流2204、2207、2306规格无刷电机的配套机臂间距，不会与螺旋桨、图传天线、摄像头支架等周边部件产生结构干涉。板体边缘做了圆角处理，避免安装过程中尖锐边角划伤线材绝缘层，三个输出端的焊盘做了加大沉金处理，焊接大线径硅胶线时焊盘附着力更强，飞行中剧烈震动也不容易出现焊盘脱落、线材脱焊的故障。

　　功能层面，这款电调搭载的BLHeli固件支持双向Dshot通信，可将电机转速实时回传给飞控，飞控可根据实时转速数据调整动力输出逻辑，提升飞行姿态的控制精度，同时支持电机转向切换，无需调换任意两相接线即可通过固件设置改变电机旋转方向，适配CW/CCW两种转向的装机需求，装机调试时不用反复拆焊线材，能大幅缩短整机组装的调试周期。驱动电路部分采用独立的驱动IC搭配功率MOS管的布局，信号输入端做了滤波处理，可减少图传、图传发射机等机载电子设备的信号干扰，避免飞行中出现电机意外停转、转速抖动的问题。

　　从实际装机适配来看，这款电调的持续输出电流可达30A，短时峰值电流可支撑40A以内的爆发输出，完全覆盖2-6S供电下2306规格电机的全油门电流需求，不管是日常休闲飞行还是竞速比赛的大油门爆发工况，都能提供稳定的动力输出。板体上的电容布置在电源输入端靠近焊盘的位置，可有效滤除电源杂波，减少电池电压波动对电调工作稳定性的影响，同时避免电调工作时的杂波串入图传链路，减少图传画面的横纹干扰。设计过程中充分考虑了航模装机的实际操作需求，所有焊盘都布置在板体的边缘位置，焊接时不用翻折板体就能完成所有接线操作，焊盘之间的间距做了加宽处理，新手焊接时也不容易出现焊锡短路的问题，板体表面的丝印清晰标注了每个焊盘的定义，不用查阅说明书就能快速完成接线，降低装机的出错概率。

　　在结构可靠性设计上，PCB板采用加厚玻纤基材，抗弯折能力更强，炸机时受到外力冲击不容易出现板体断裂、线路开路的问题，板上的贴片元件都做了点胶加固处理，应对飞行中的高频震动、炸机冲击时，元件不容易出现虚焊脱落的情况。相比集成式四合一电调，这种分体式单电调的维护成本更低，单个电调损坏时只需更换对应机臂的电调即可，不用整体更换整个电调板，能降低后期的使用维护成本，同时分体式布局的散热条件更好，四个电调分别布置在四个机臂上，互相之间不会产生热量堆积，连续大油门飞行时的整体工作温度更低，长期使用的器件老化速度更慢，使用寿命更长。
