带减速箱的航模单缸发动机装机结构

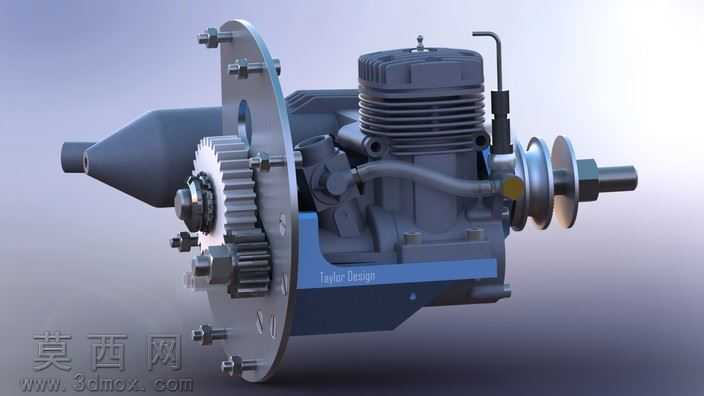

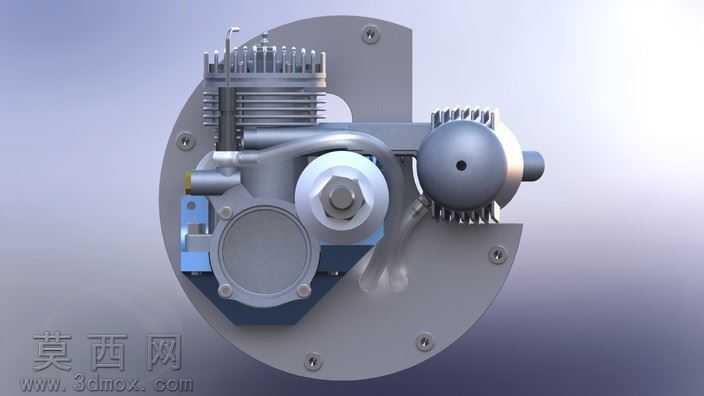

该作品为适配航模场景的单缸内燃机装机挂载总成三维建模成果，建模过程以真实航发装机逻辑为核心，首先完成OS 0.61排量单缸发动机本体的结构还原：对缸体散热鳍片采用阵列特征快速生成等距排布的散热结构，保证鳍片厚度、间距符合小型风冷发动机的真实散热设计要求；缸头部分还原了火花塞安装位、顶部散热凸台的细节，曲轴输出端、进气喉管、排气接口的装配位置严格按照实物尺寸做公差匹配，确保后续挂载结构的装配合理性。在减速传动部分，建模者还原了2:1减速比的齿轮减速箱结构，主动齿轮与曲轴输出端做同轴约束，从动齿轮与后端动力输出轴做同轴配合，齿轮齿形采用标准渐开线参数绘制，齿侧间隙、啮合位置经过装配干涉检查，确保传动结构无运动卡滞问题，同时还原了减速箱壳体的安装法兰、轴承定位槽等细节，保证齿轮组的支撑结构符合机械设计规范。挂载支架部分采用一体化安装法兰设计，前端锥形整流罩与支架做一体化建模，还原了航模引擎前整流的气动外形，支架上的螺栓安装孔、定位销孔按照发动机缸体、减速箱的安装点位做对应排布，确保引擎安装后同轴度符合输出要求。材质渲染阶段，缸体部分采用铸铝哑光金属材质，还原小型航发的金属质感，散热鳍片边缘做轻微倒角处理避免渲染出现锐利硬边；齿轮部分采用钢材材质，添加轻微的使用磨损质感提升真实度；安装支架部分做了蓝色阳极氧化的金属材质区分，与银灰色缸体形成视觉层次，橡胶输油管采用半哑光黑色橡胶材质，还原管路的柔韧质感。设计思路上，该模型同时提供单引擎挂载、双发适配、三发适配的不同安装版本结构，可满足不同布局航模的动力安装需求，建模过程中对所有运动部件做了运动仿真约束，可模拟曲轴转动带动齿轮减速、最终输出轴转动的完整动力传递过程，所有装配面均做了贴合约束，无穿模、错位问题，既可以作为航模动力改装的结构参考，也可用于小型内燃机原理的教学演示使用。
