适配Arduino树莓派的1.92寸SPI OLED显示模组

　　在嵌入式开发、小型工业控制终端、手持检测设备这类对显示模块体积、功耗有严苛要求的场景里，这类1.92英寸白色OLED显示模组的应用覆盖度非常高。不同于常规TFT液晶需要背光模组的结构，这款模组采用自发光OLED像素阵列，128x160的分辨率刚好覆盖小型设备的参数显示、状态提示、简单交互菜单的显示需求，对角线1.92英寸的尺寸不会占用过多PCB安装空间，同时白色像素的高对比度特性，在工业现场强光、弱光交替的环境下都能保证内容清晰可读，不会出现液晶类屏幕常见的视角偏色、背光不均问题。

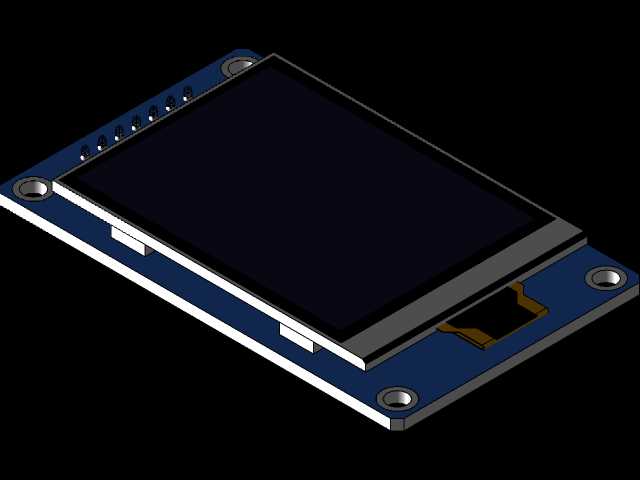

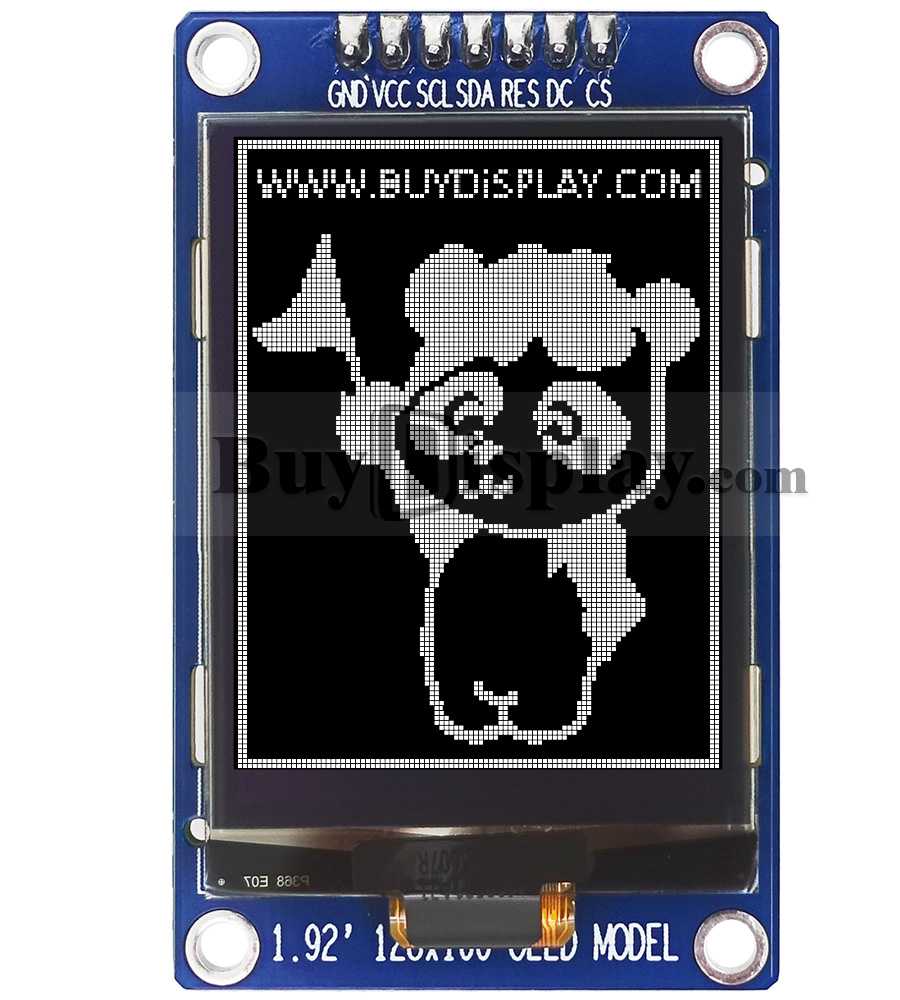

　　从结构设计层面看，这款模组采用PCB载板加屏幕本体的叠层设计，屏幕本体通过底部FPC软排线与载板连接，载板四角预留了标准固定孔位，安装时可以直接通过铜柱或者螺丝固定在设备主PCB或者外壳内的安装柱上，固定孔的孔位间距匹配通用小型显示模组的安装规范，做设备迭代时可以直接替换同尺寸的其他显示模组，不需要重新调整外壳安装位的开孔位置。载板一侧引出了排针接口，默认配置的4线SPI串行接口引脚定义兼容市面主流单片机的硬件SPI引脚，3.3V的供电逻辑不需要额外加电平转换电路，直接对接8051、PIC、AVR、ARDUINO、ARM架构主控以及树莓派这类开源硬件的IO口就能完成通信，SH1108控制芯片的驱动库成熟度很高，开发阶段不需要从零编写驱动代码，只需要根据硬件连接调整引脚定义就能快速点亮屏幕，大幅缩短嵌入式设备的开发周期。

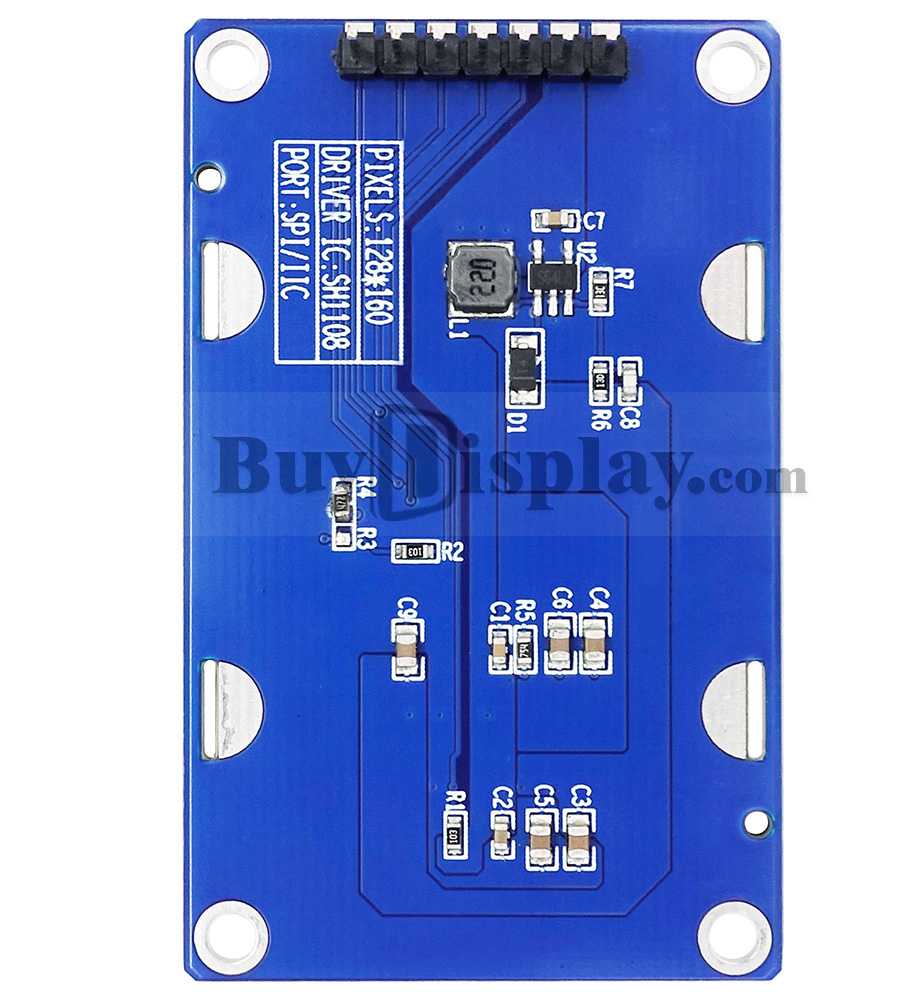

　　实际选型应用时，首先要明确安装边界：模组整体厚度包含排针高度在内控制在较低范围，屏幕本体的显示区域边缘到载板边缘预留了足够的结构安全距离，做外壳开窗时不需要过度避让屏幕边缘的黑边区域，载板背面的元器件布局集中在中部区域，背面贴装的电容、电阻元器件高度都不超过1mm，安装时背面和主PCB之间只需要预留1.5mm以上的间隙就不会出现元器件干涉的问题，排针的引脚间距为标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控制板，适合从原型开发到小批量量产的全阶段使用。

　　从功能特性上看，这款模组的超宽视角特性适配手持设备的使用场景——操作人员手持设备时观察角度不固定，OLED自发光像素不存在液晶的偏转角度限制，上下左右接近180度的视角范围内都能清晰看到显示内容，不会出现侧看内容发虚、颜色反转的问题。宽工作温度范围的特性让它可以适配工业现场的复杂环境，不管是户外安装的小型检测终端，还是车间内的设备状态提示屏，都能稳定工作，不会因为低温出现屏幕响应延迟、高温出现显示异常的问题。在医疗手持检测设备、工业安全巡检手持终端、嵌入式小型控制设备这类场景里，这类小尺寸OLED模组不需要复杂的外围电路，只需要4根通信线加上电源、地线就能完成全部连接，相比并行接口的显示屏大幅减少了主控IO口的占用，对于IO资源紧张的小型单片机方案来说非常友好。

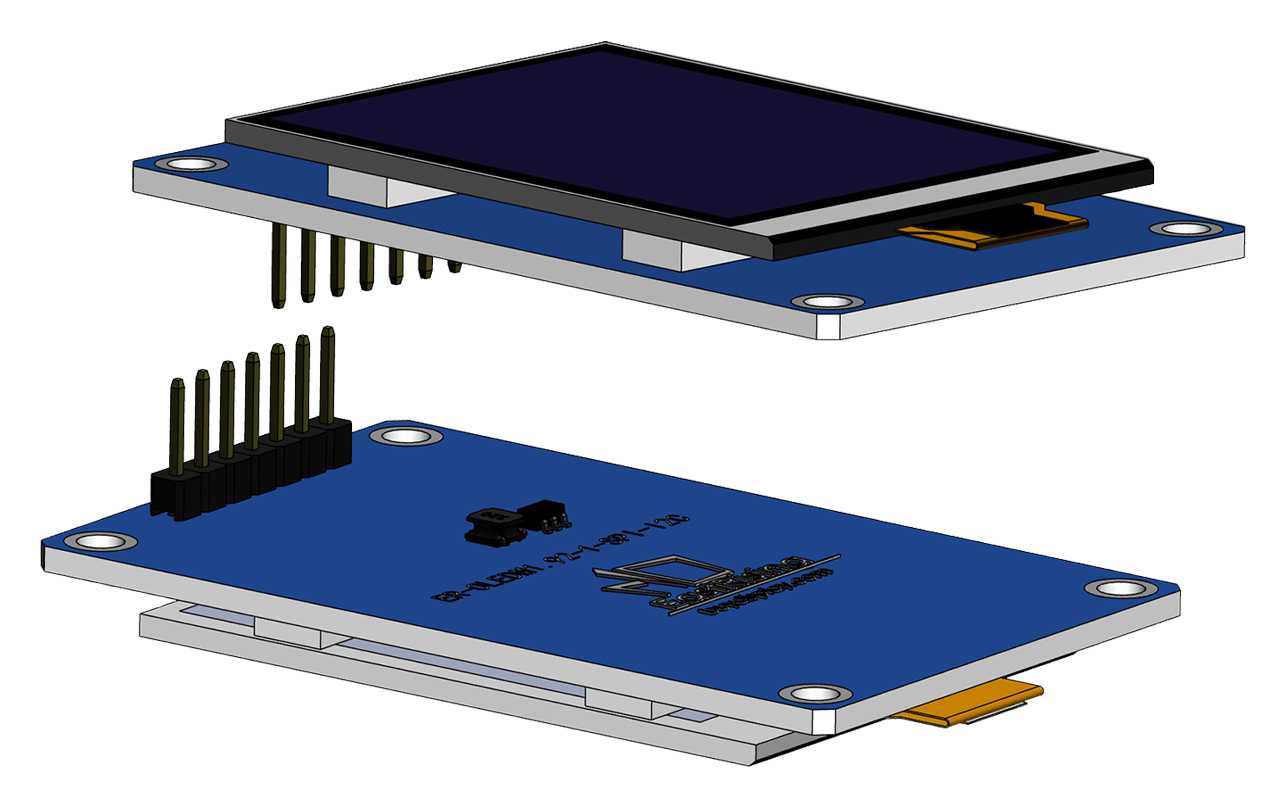

　　做三维结构设计时，这个模组的模型还原了叠层装配的全部细节：屏幕本体和载板之间的支撑泡棉、FPC排线的弯折形态、排针的引脚长度、载板背面的丝印标识、固定孔的沉台结构都做了准确还原，导入设备整体装配模型后可以直接用来做干涉检查，提前验证外壳开窗位置、安装柱高度、排线走线路径是否合理，避免开模后才发现结构干涉的问题。在做设备结构堆叠时，要注意屏幕显示面到外壳透明视窗的距离控制在0.3-0.5mm之间，既不会因为距离过近摩擦到屏幕表面，也不会因为距离过远出现显示内容边缘发虚的问题，载板的排针如果是采用卧贴方式安装的话，还可以进一步降低模组整体的安装高度，适合对设备厚度有严格要求的超薄手持设备场景。
