7英寸电容电阻双选TFTLCD触控显示模组

　　在嵌入式硬件开发的实际选型场景里，这类7英寸显示模组的适配覆盖范围极广，从手持工业巡检终端、车载影音导航单元，到消费类的便携GPS导航仪、早期平板类数码产品、桌面MP4影音播放器，都能见到同规格显示部件的应用，甚至部分小型人机交互操作台、实验室便携检测设备的显示端，也会选用该尺寸的模组作为交互输出载体，核心原因是该尺寸兼顾了显示信息的承载量与安装空间的占用平衡，不会像小尺寸屏那样无法完整展示参数曲线、操作菜单层级，也不会像大尺寸屏那样挤占设备内部的主板、电池、传感模块的布设空间。

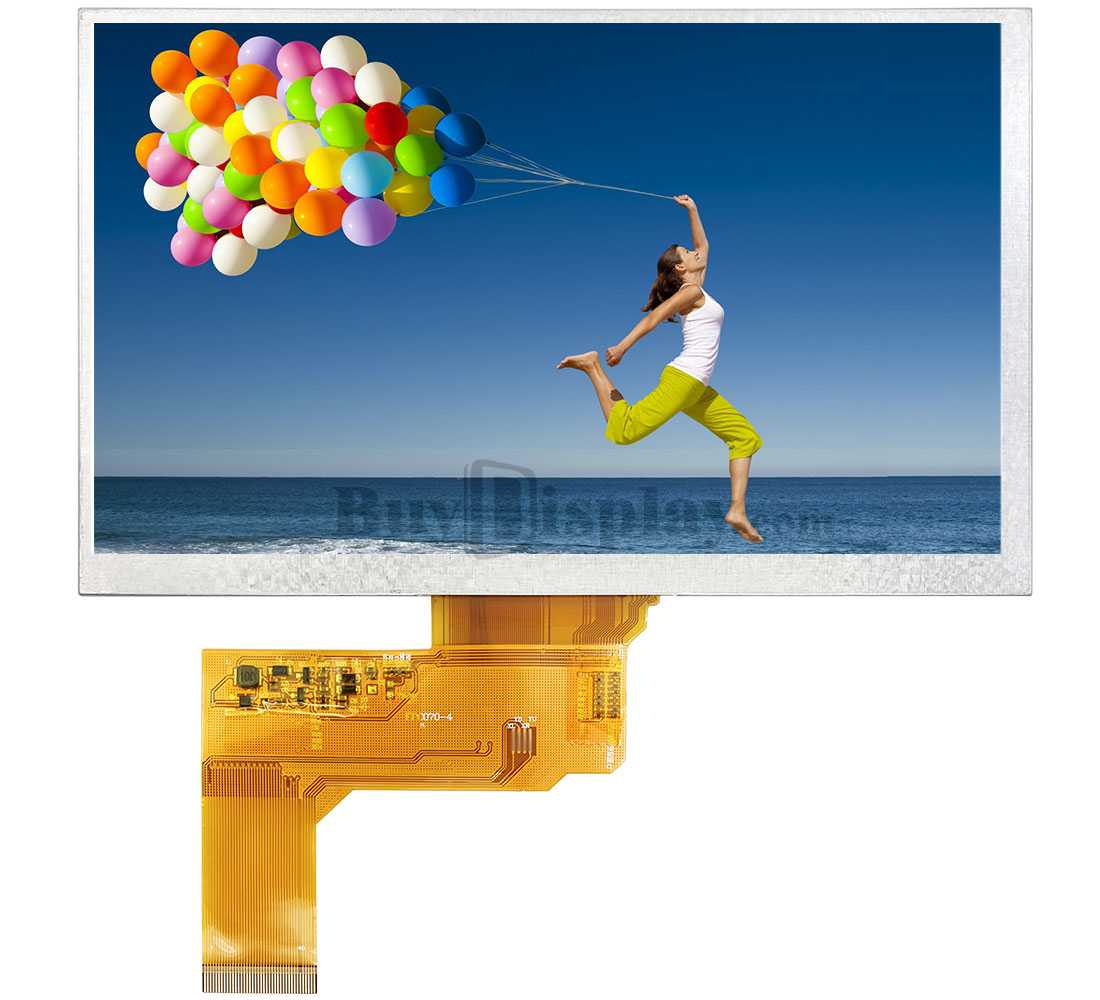

　　从功能特性来看，这款显示模组的分辨率为800×480，搭载ILI6122驱动IC，显示色彩输出覆盖RGB接口标准，能够满足工业场景下的状态参数、报警提示、简易操作界面的显示需求，也能支撑消费类产品的视频播放、图片浏览等基础影音显示效果，可视角度表现能够适配多数手持、固定安装场景的观看需求，不会因为小角度偏移出现严重的色彩失真、画面泛白问题。触控方案上预留了两种选配路径，既可以选择带控制器与连接器的电容式触控模板，也可以选择带连接器的4线电阻式触控模板，前者适合消费类产品追求顺滑触控操作的需求，后者适合工业场景下戴手套操作、存在少量粉尘油污的恶劣使用环境，电阻屏的抗干扰能力与戴触控操作兼容性更适配工业端的使用要求。

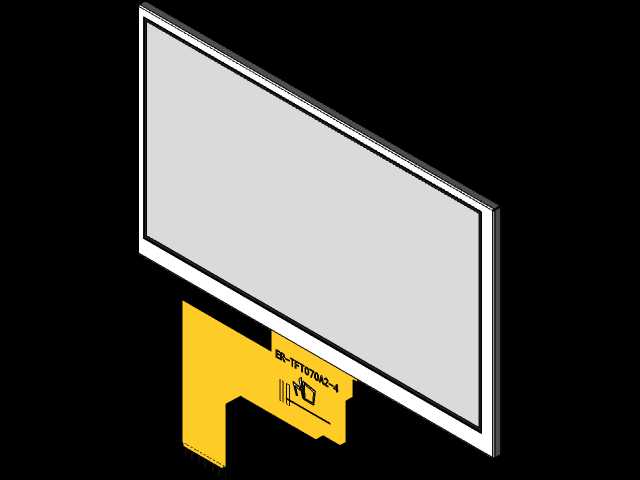

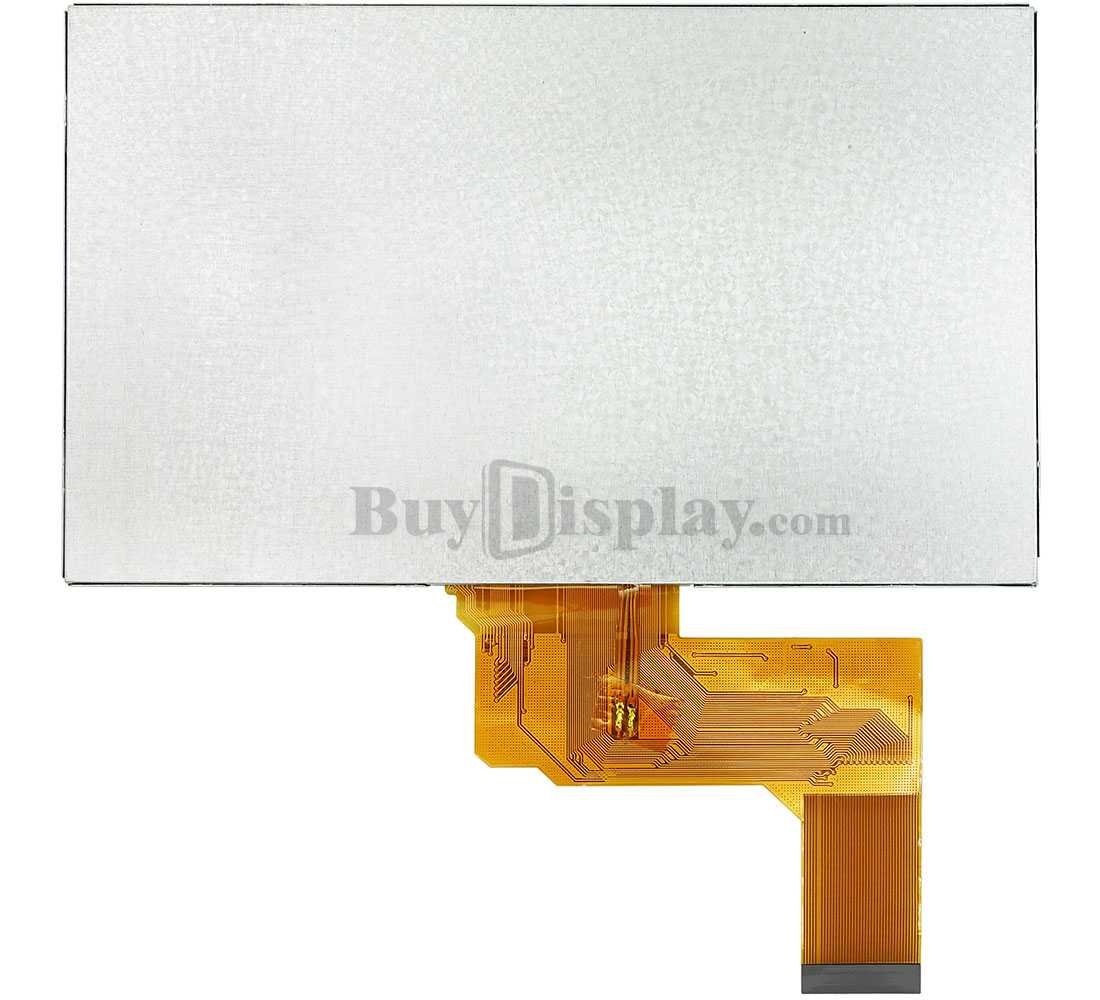

　　做结构设计适配的时候，首先要关注模组的安装边界，整个显示面板的外轮廓是标准矩形，边缘的黑边区域是结构固定的主要受力位，设计设备前壳的时候，要在黑边对应的位置预留支撑筋与双面胶粘贴位，不能让压合结构直接作用在有效显示区域，避免挤压液晶层造成亮斑、漏液问题。伸出的FPC柔性排线是结构设计里需要重点处理的部分，排线带有zif连接器，组装时不需要焊接，直接对准座子压合即可，能大幅降低产线组装的工时，也方便后期售后维修更换；布设排线的时候要预留足够的弯折半径，不能在排线根部做直角弯折，避免反复开合设备外壳的时候扯断排线内部的走线，排线走线路径要避开主板上的高频干扰源，比如开关电源模块、无线通信天线区域，防止显示画面出现水波纹、闪屏等干扰问题。

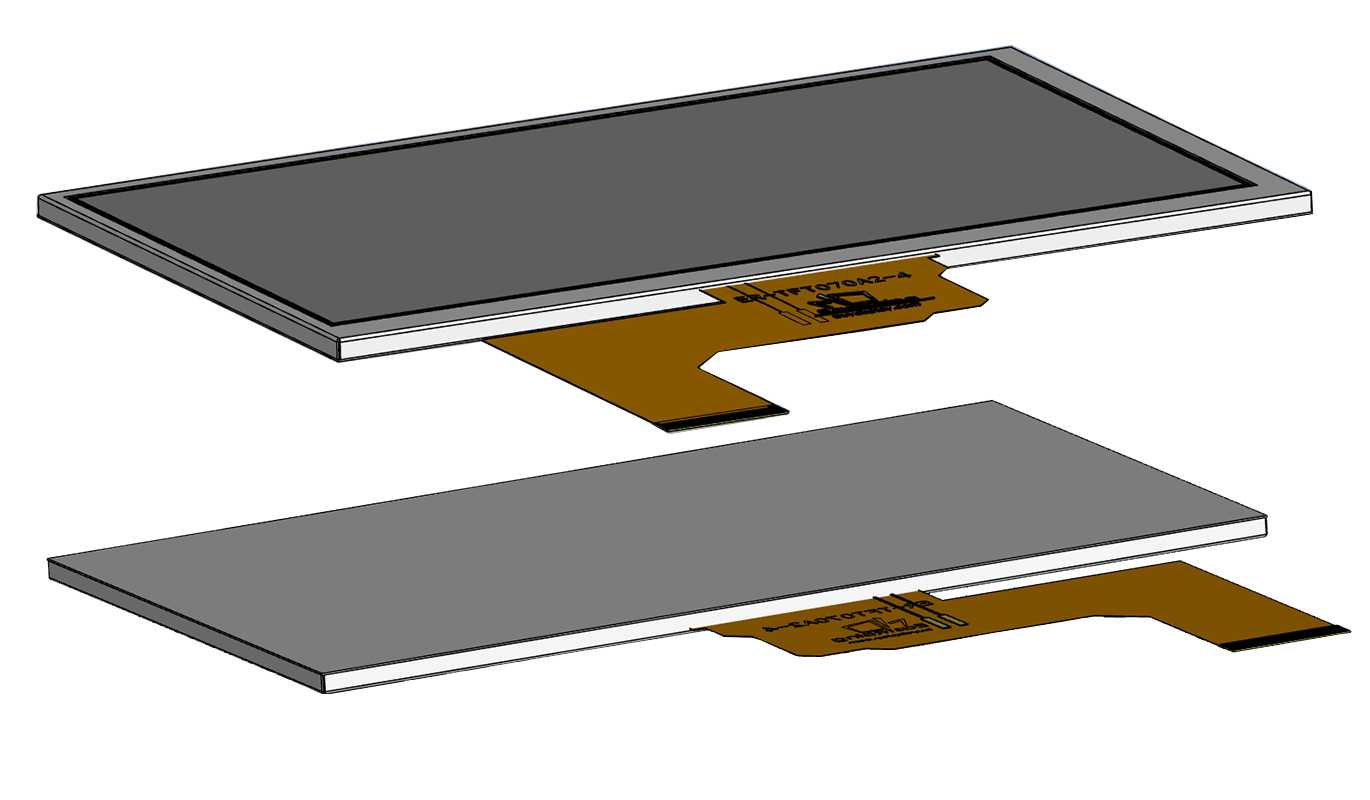

　　实际做三维建模的时候，要准确还原模组的分层结构，从最外层的触控保护层、液晶层、背光层到背部的屏蔽层，每一层的厚度公差都要按照实际物料的参数留好余量，尤其是FPC排线的弯折形态，要模拟实际组装后的弯折状态，不能建造成拉直的状态，否则做装配干涉检查的时候会误判和内部结构件的碰撞问题。和市面上同规格的AT070TN90、AT070TN92等型号模组相比，这款的安装孔位、外轮廓尺寸做了兼容设计，老产品做物料替代的时候不需要重新开模修改外壳结构，直接替换就能完成适配，对于需要做双供应商备选的项目来说，能够有效降低单一物料断供带来的生产风险。

　　在不同应用场景下做结构适配的侧重点也有区别，用在车载场景的时候，要在模组和前壳的贴合位置增加减震泡棉，抵消车辆行驶过程中的振动冲击，避免长期振动造成排线松动、液晶层破损；用在手持工业设备上的时候，要在屏幕正面预留钢化玻璃的安装槽，提升屏幕的抗摔、抗刮擦性能，同时要在屏幕四周做防水胶圈的布设，满足日常使用中防泼溅的需求；用在固定安装的工控终端上的时候，要重点考虑屏幕的散热问题，背光层工作时产生的热量要通过背部的金属支架传导出去，避免长期高温工作缩短屏幕的使用寿命，出现背光发黄、亮度衰减过快的问题。

　　这款模组的接口通用性较强，支持市面上多数主流MCU的驱动适配，不管是传统的8051、PIC、AVR单片机，还是现在常用的ARDUINO、ARM、Raspberry Pi等控制板，都能通过对应的驱动库完成点亮调试，不需要额外做复杂的驱动电路开发，对于研发阶段的原型机制作来说，能够大幅缩短显示部分的开发周期，工程师不需要花费过多精力在屏幕驱动的调试上，可以把更多时间放在核心功能的逻辑开发上。FPC排线的连接器锁附结构设计也比较合理，压合后有卡扣锁紧，不会因为设备晃动出现排线松脱的问题，组装时只需要掀开卡扣插入排线再压下卡扣即可，对产线作业员的操作要求较低，不容易出现组装不良的问题。
