九缸星型LeRhone7B航空活塞动力装置

　　这款星型活塞动力装置主要应用于早期轻型螺旋桨航空器的动力输出场景，作为一战前后轻型侦察机、教练机的核心动力单元，其采用的九缸径向排布结构能够在紧凑的径向尺寸下实现更大的排量输出，相比同功率直列发动机拥有更短的轴向长度，适配早期轻型飞机的机头安装空间，同时径向均匀排布的气缸能够在飞行过程中借助迎面气流实现高效风冷散热，无需额外布置复杂的水冷管路与散热系统，大幅降低动力系统的整体重量与维护复杂度。从功能特性来看，该动力装置采用曲轴固定、缸体旋转的经典 rotary 结构设计，旋转的缸体本身能够充当飞轮储能，同时旋转过程中带动的气流可以进一步强化气缸散热效果，在低转速工况下能够输出较为平顺的扭矩，适配早期螺旋桨的低转速大扭矩需求，

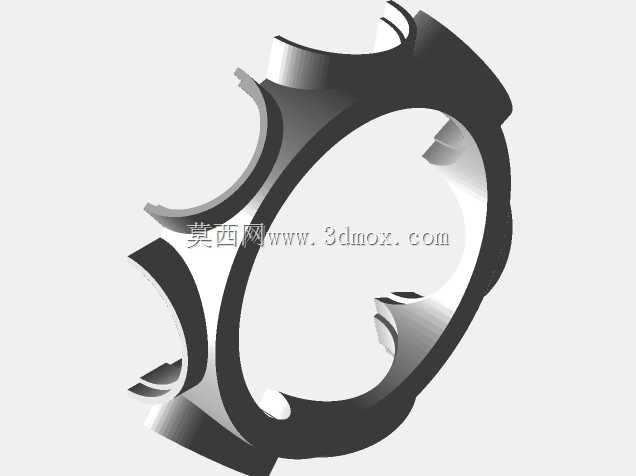

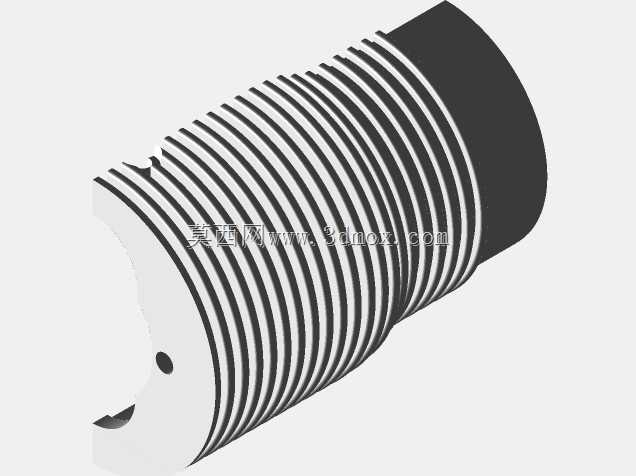

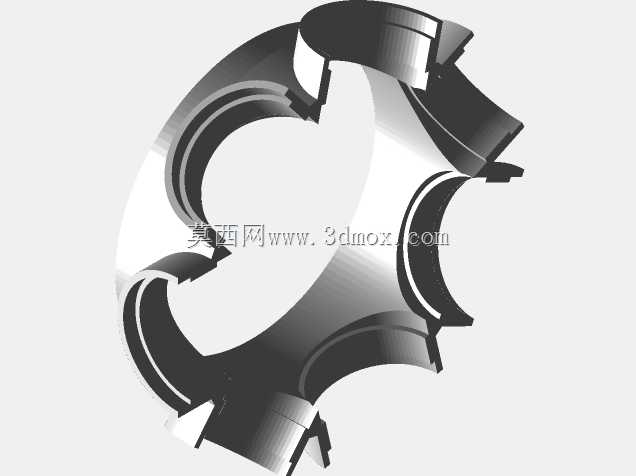

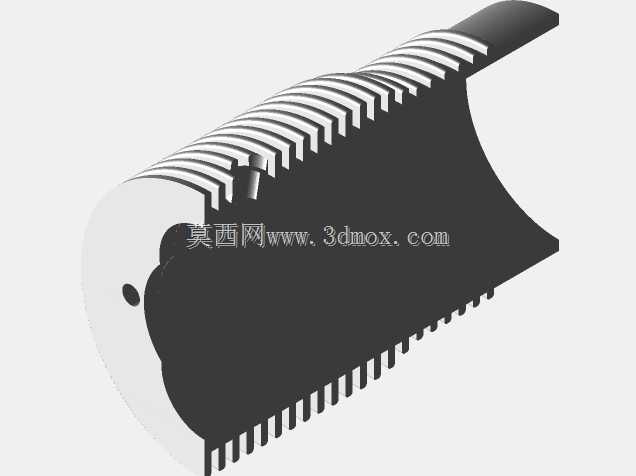

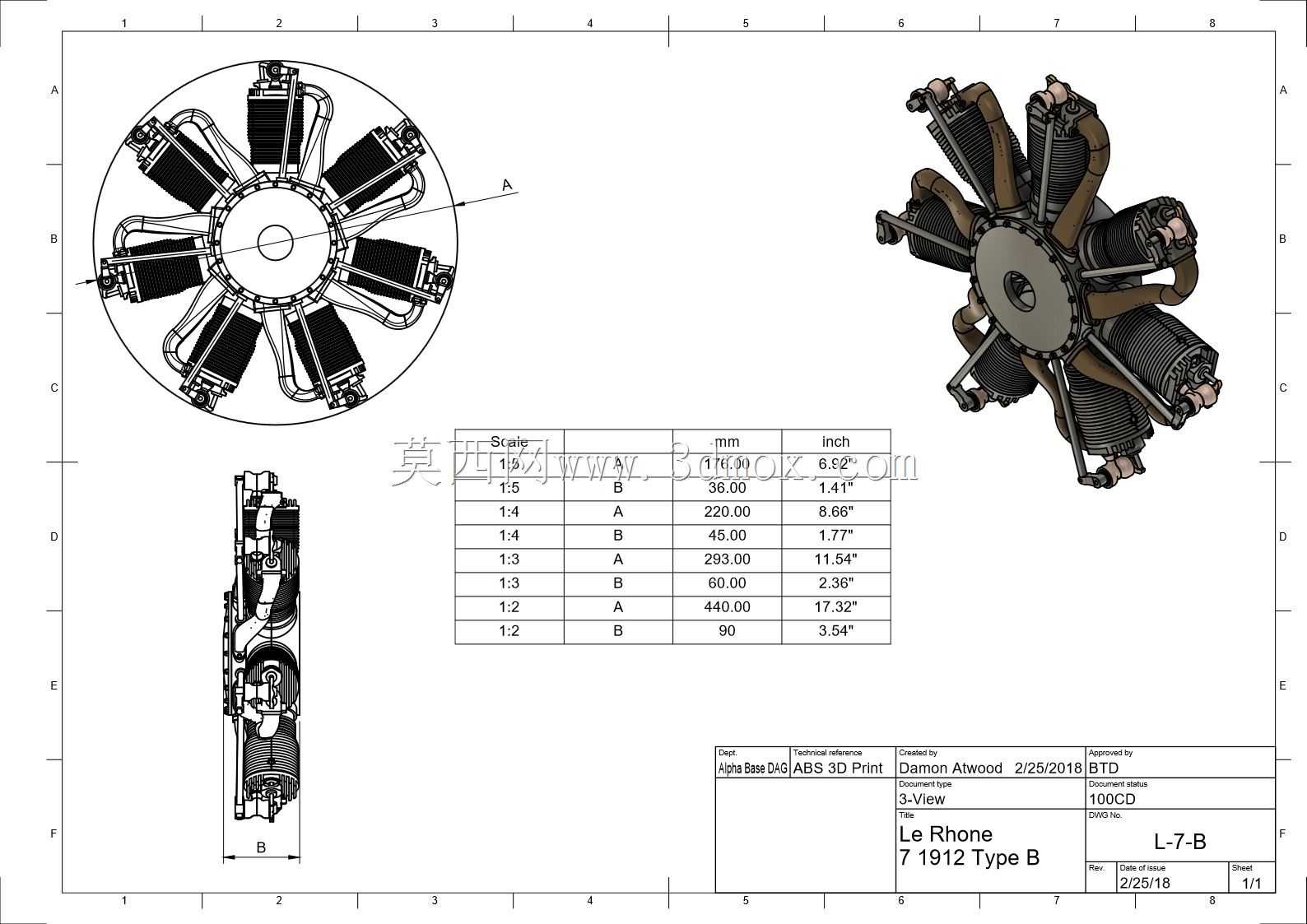

　　九个气缸沿中心曲轴箱径向均匀分布，相邻气缸夹角为40度，做功行程均匀错开，能够有效降低动力输出的脉动冲击，提升整机运行的平稳性。设计过程中优先考虑了航空动力的轻量化需求，曲轴箱采用集成式结构设计，将主轴承安装位、油路通道、进气分配腔集成在单一壳体上，减少分体连接的紧固件数量与密封结构，每个气缸独立布置散热鳍片，鳍片的高度与间距经过气流场匹配，在缸体旋转与飞行迎面气流的共同作用下，能够覆盖从怠速到额定转速的全工况散热需求，避免局部热负荷过高导致的气缸变形或活塞卡滞问题。从安装边界来看，该动力装置的径向最大尺寸对应图中标注的440mm尺寸，轴向总长度为90mm，安装法兰位于中心曲轴箱的前端面，法兰上的安装孔位沿圆周均匀分布，

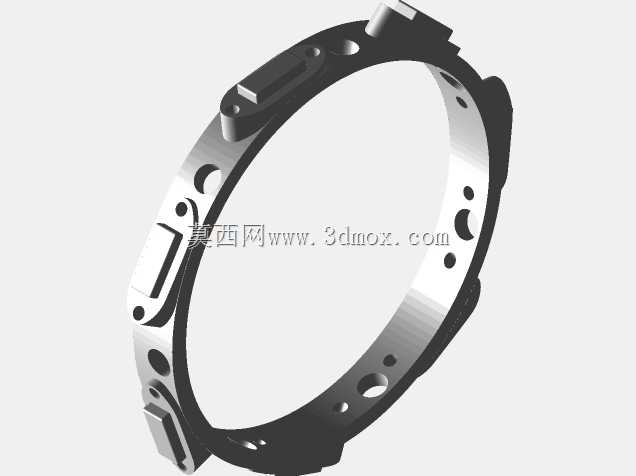

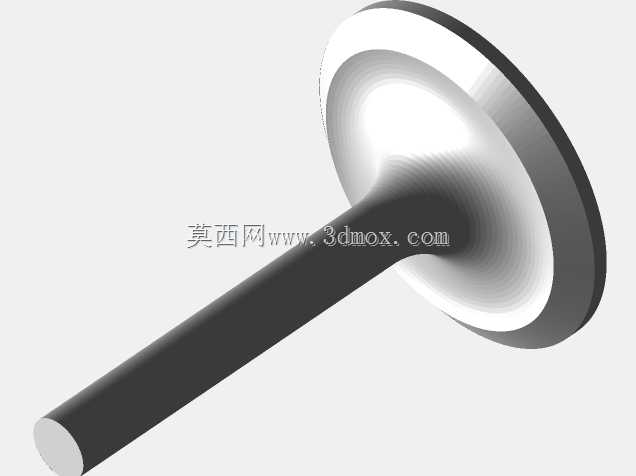

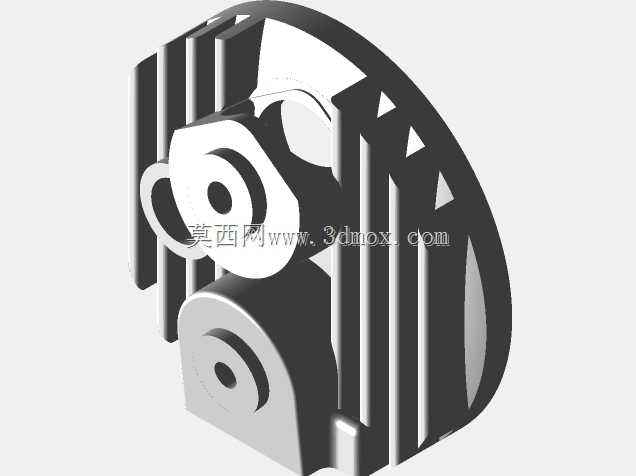

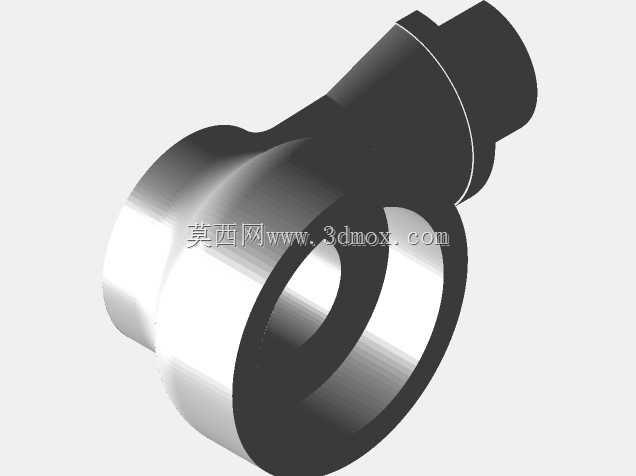

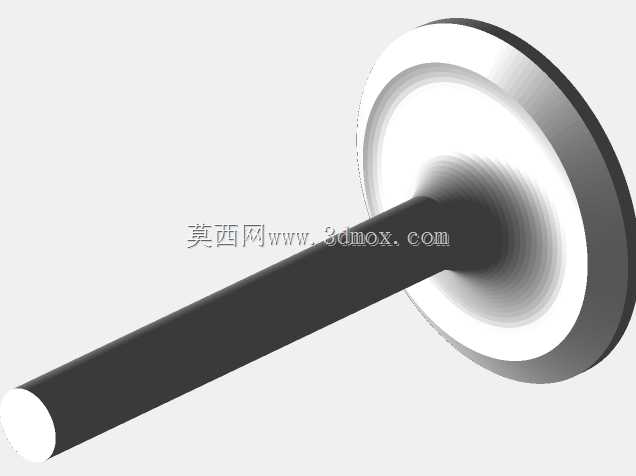

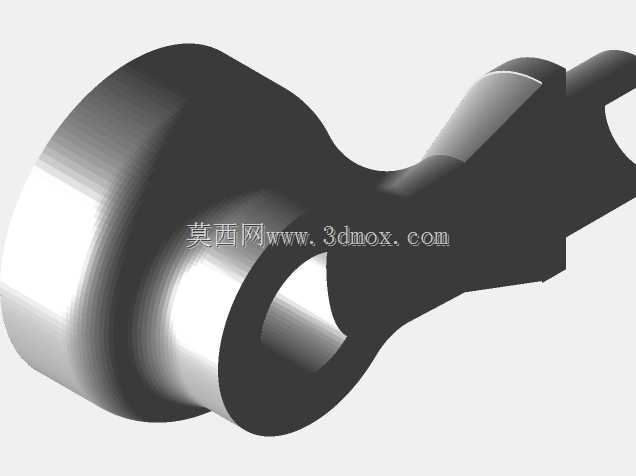

　　能够直接匹配早期轻型飞机的机头安装架与螺旋桨连接法兰，进气接口布置在曲轴箱后端中心位置，可适配化油器的安装对接，排气接口则沿每个气缸的外侧径向布置，可直接连接短距排气歧管将废气直接排出，无需复杂的排气集管结构，进一步减轻整机重量。在结构细节设计上，活塞与气缸的配合间隙充分考虑了风冷工况下的热膨胀量，避免冷态间隙过大导致的窜气与热态间隙过小导致的拉缸问题，连杆采用星形铰接结构，九个连杆共同铰接在中心曲柄销上，主连杆直接与曲柄销配合，其余副连杆通过铰接销连接在主连杆的凸耳上，这种结构能够在有限的曲柄销直径下实现多连杆的可靠连接，同时保证各气缸的活塞行程一致，配气机构采用气缸头部的顶置进排气门，

　　通过曲轴带动的凸轮盘与推杆实现气门的正时驱动，适配缸体旋转的工作特性，将凸轮机构布置在固定的曲轴后端，无需随缸体旋转，简化了配气传动结构。该动力装置的结构设计充分适配早期航空领域的材料与加工工艺水平，所有零部件均采用常规金属切削工艺即可加工，无需复杂的专用工装，在维护过程中可单独拆卸单个气缸进行检修或更换，无需完全拆解整机，大幅降低外场维护的难度与耗时，对于早期航空部队的野外维护场景具备极强的适配性，同时其紧凑的径向结构也为后续小型通用航空动力、航空模型动力的星型发动机设计提供了经典的结构参考，在三维建模过程中完整还原了各零部件的配合关系与外形特征，可用于航空动力结构教学、早期航空器复原设计、航空科普展示等场景的结构参考。
