涡喷发动机喷射核心机精密结构

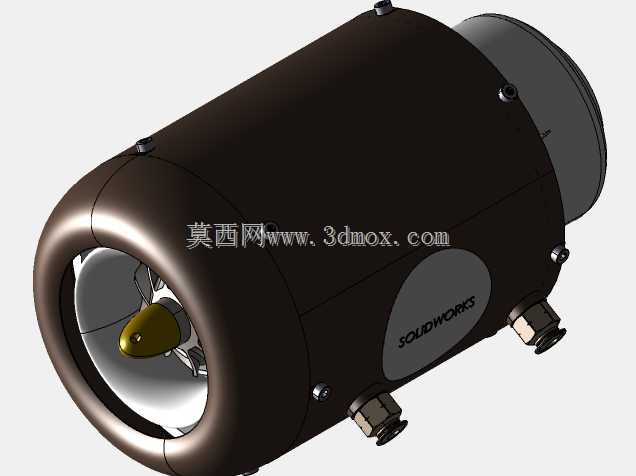

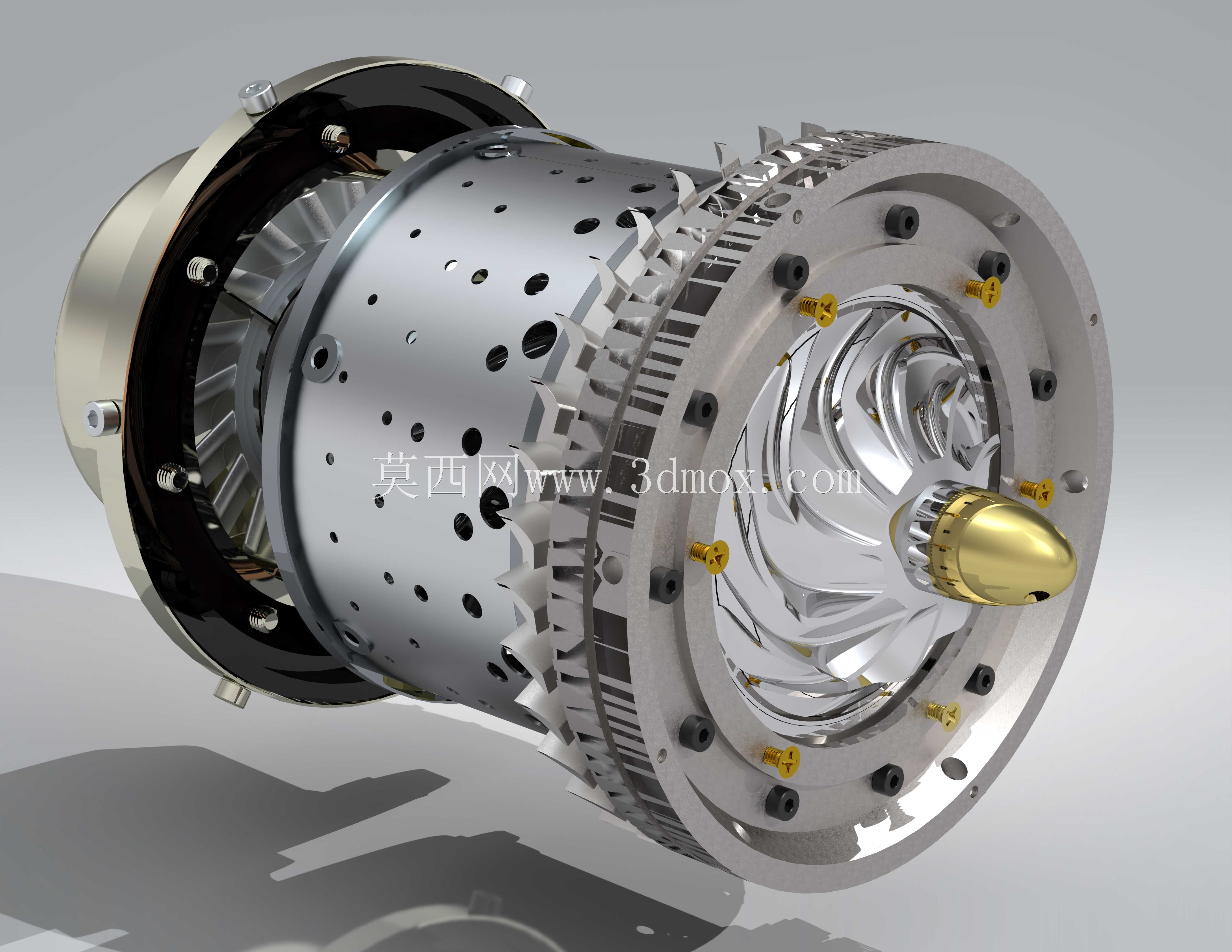

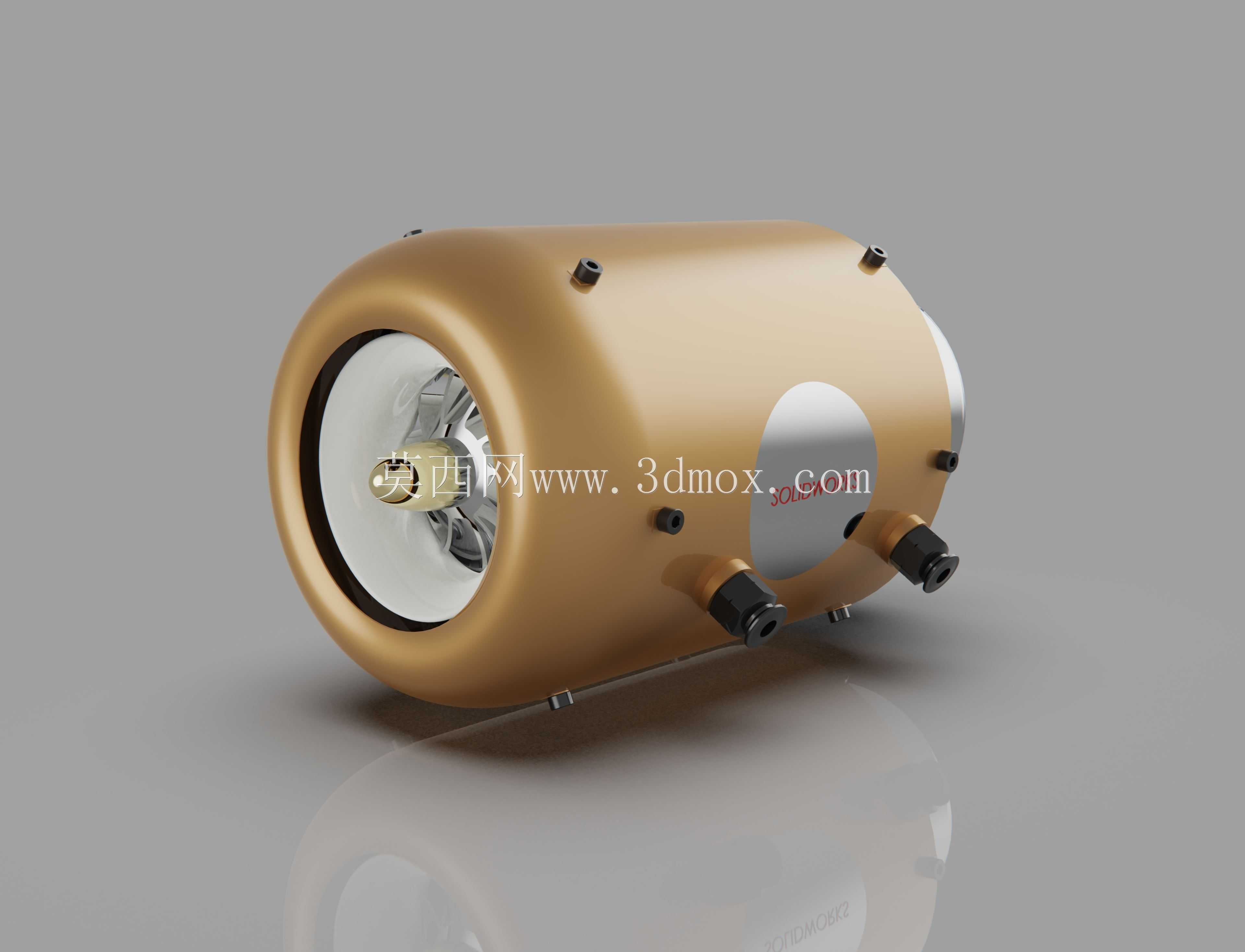

　　这套喷射核心机结构面向小型航空动力、航改动力试验与教学演示场景，完整还原了轴流式涡喷发动机从进气整流、多级压气、燃烧组织到涡轮做功的全流程机械布局，可用于动力原理验证、结构装配干涉检查、转子动力学初步校核以及航空类装备的结构展示。整机采用同轴串联的筒式布局，前端设置流线型进气整流锥，引导来流平顺进入压气机段，降低进气畸变带来的效率损失；压气机段排布多级轴流叶片与轮盘，外侧机匣开设大量减重与观测孔，既控制整机自重，也方便试验阶段观察内部叶片运转状态、布设温度与压力测点。燃烧室段采用环形腔室结构，外壁预留燃油管路、点火组件与传感器的安装接口，可组织燃油与压缩空气的混合燃烧，将压气机输出的高压气流转化为高温高压燃气；

　　涡轮段与压气机同轴布置，高温燃气冲击涡轮叶片膨胀做功，为前端压气机提供驱动扭矩，剩余能量从尾喷口高速排出形成推力。设计阶段优先保证转子系统的同轴度，各级轮盘、叶片、轴段采用统一基准装配，轴承支撑位布置在机匣两端的刚性法兰处，控制高速运转下的挠曲变形；机匣分段采用法兰螺栓连接，各连接端面设置定位止口，保证装配后各段腔体的同轴度与密封性能，拆装维护时可沿轴向分段拆解，方便检查叶片烧蚀、积碳与轴承磨损情况。整机外形为圆柱回转体结构，前端进气法兰、中段燃烧机匣、后端涡轮喷口依次串联，径向最大轮廓为外侧压气机机匣的安装法兰，轴向长度覆盖从整流锥尖端到尾喷口端面的全段尺寸，安装边界需预留外围油路、点火线缆、测试管线的排布空间，

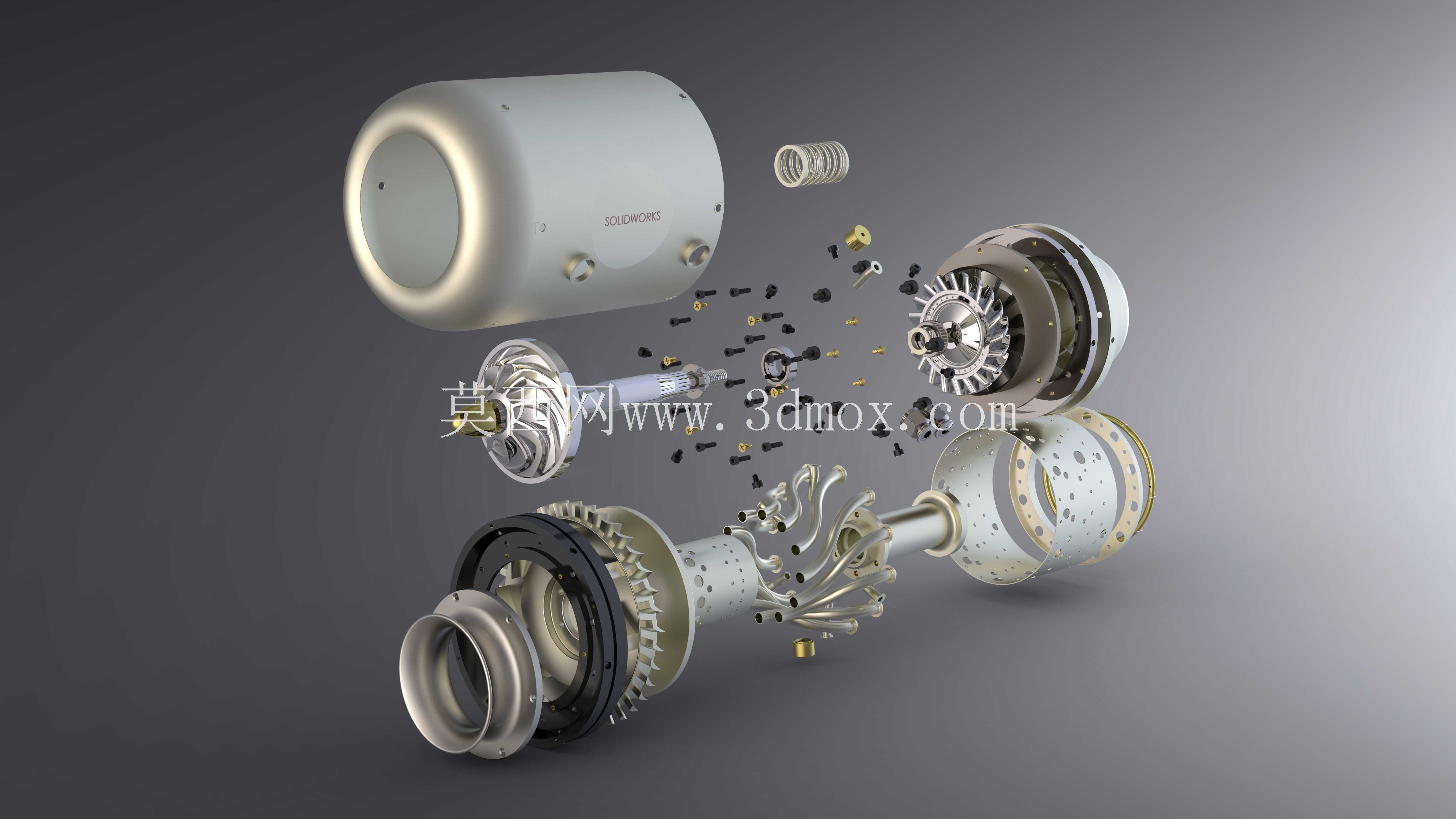

　　底部支撑点可布置在压气机机匣与涡轮机匣的刚性加强位，避开薄壁开孔区域，防止支撑应力导致机匣变形。结构细节上，叶片与轮盘的配合、螺栓锁丝、密封垫片、整流支板均做了实体还原，压气机叶片的叶型扭角、涡轮叶片的冷却结构特征、燃烧室头部的喷嘴安装位都符合小型涡喷的典型设计逻辑，既可以作为航空动力装备研发阶段的结构参考，也能用于装配工艺演练，帮助结构工程师理解转子与静子的配合间隙、热膨胀补偿思路以及高速旋转部件的固定方式，在试验台架集成时，可直接依据模型的法兰接口尺寸对接进气道、排气段与测试支架，提前校核周边设备的安装间距，避免实机装配时出现管路干涉、维护空间不足的问题。
