螺旋锥齿轮箱传动结构三维设计展示

　　在各类需要交错轴动力传递的工业传动场景中，螺旋锥齿轮箱是核心的换向变速部件，常见于机床主轴传动、工程机械行走驱动、农业机械动力输出、搅拌设备传动端等位置，承担着改变动力传输方向、匹配转速与输出扭矩的关键作用，其结构合理性直接决定整套传动系统的运行稳定性、负载能力与使用寿命。

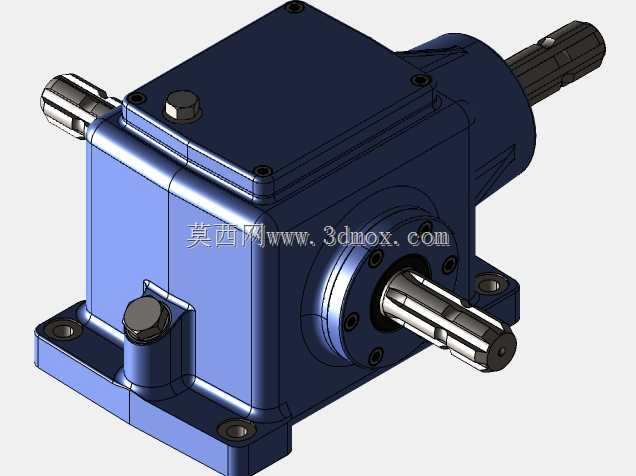

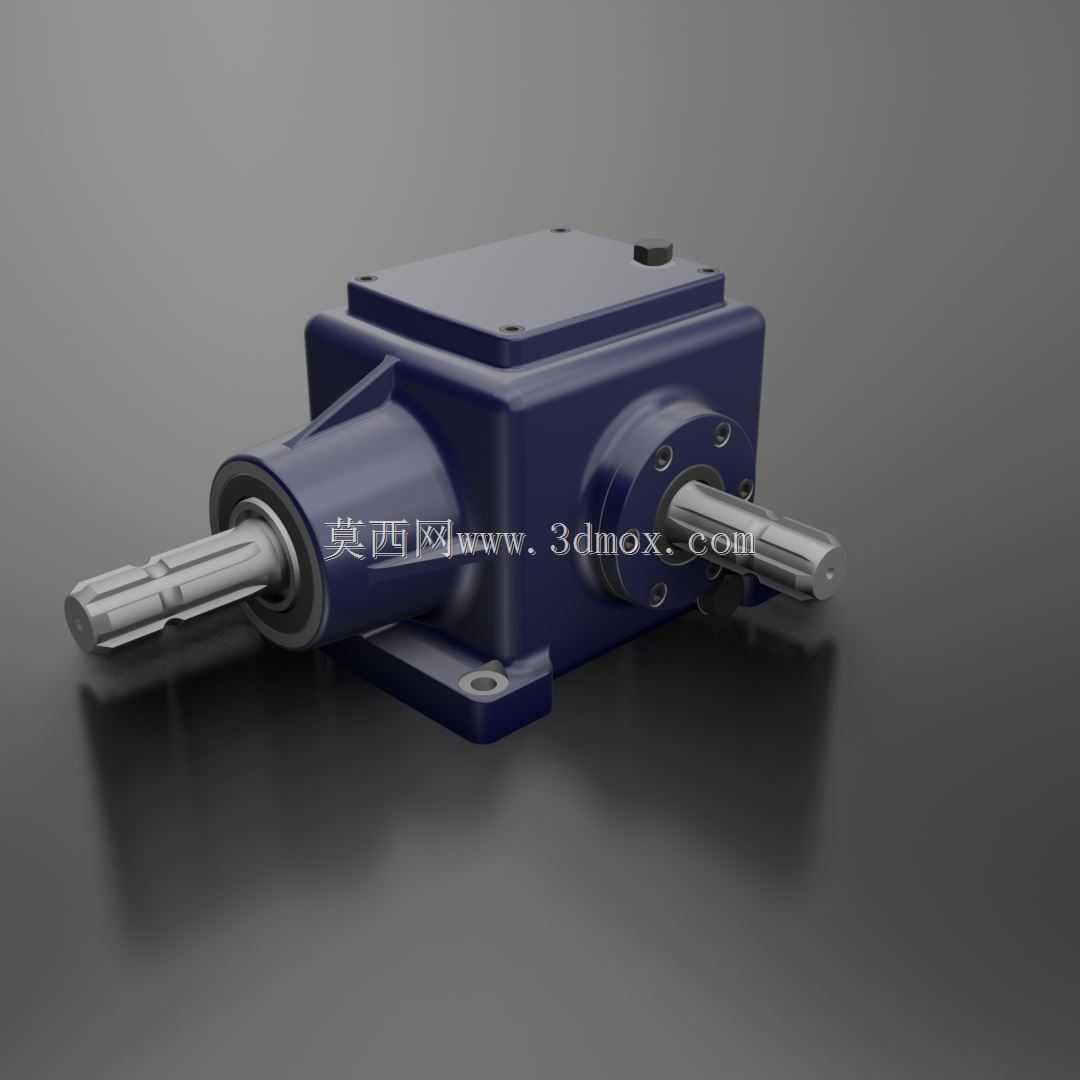

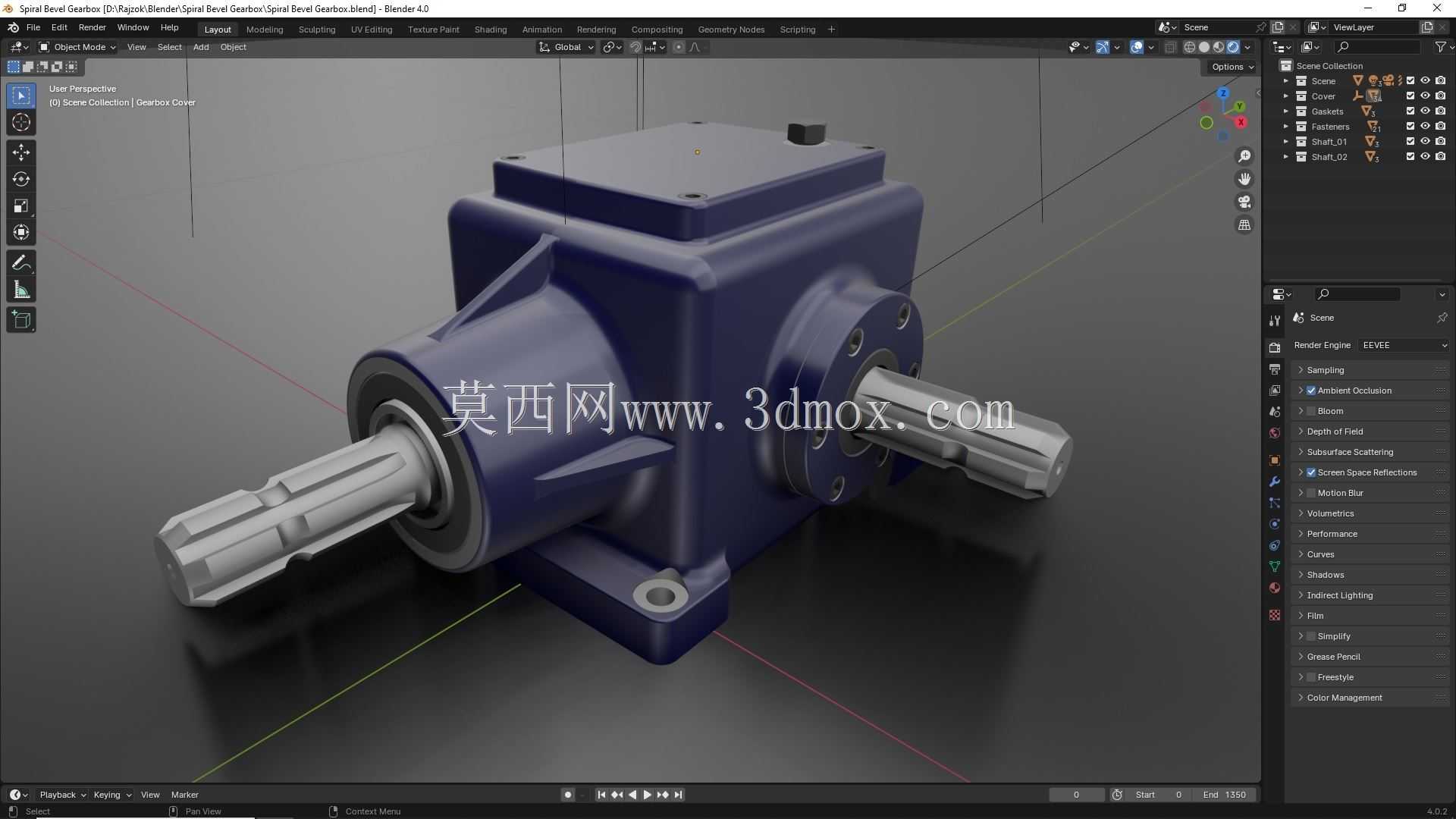

　　这款螺旋锥齿轮箱采用一体式铸铁箱体结构，箱体外部设置多道加强筋结构，既能够提升箱体整体刚性，抵御齿轮啮合过程中产生的交变载荷冲击，避免箱体受力变形导致齿轮啮合间隙偏移，也可以增大箱体散热面积，在连续高负载运行时辅助散发齿轮啮合、轴承转动产生的热量，维持箱内润滑油的工作温度区间。箱体的安装基面设置有定位销孔与螺栓过孔，安装时可先通过定位销完成箱体与安装机架的位置校准，再穿入紧固螺栓完成固定，能够有效避免设备运行过程中箱体出现位移，保证输入输出轴的同轴度与位置精度。输入轴与输出轴呈90度垂直交错布置，轴端采用花键结构设计，相比平键连接能够传递更大的扭矩，同时具备更好的对中性，适合正反转频繁切换、冲击载荷较大的工作场景，轴伸位置的密封结构采用多层复合密封设计，能够有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱内润滑油渗漏，适配多粉尘、潮湿的复杂工业作业环境。

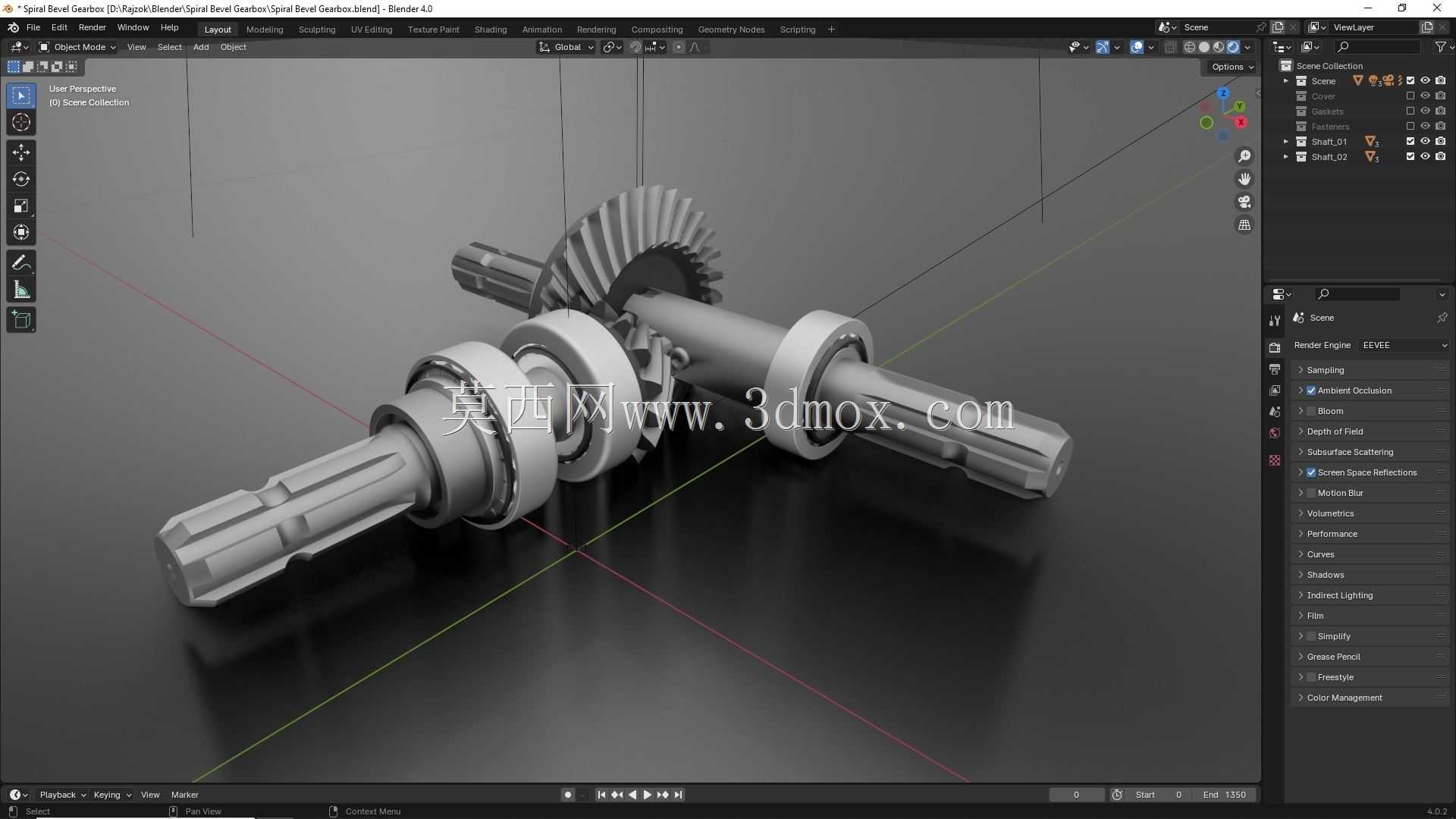

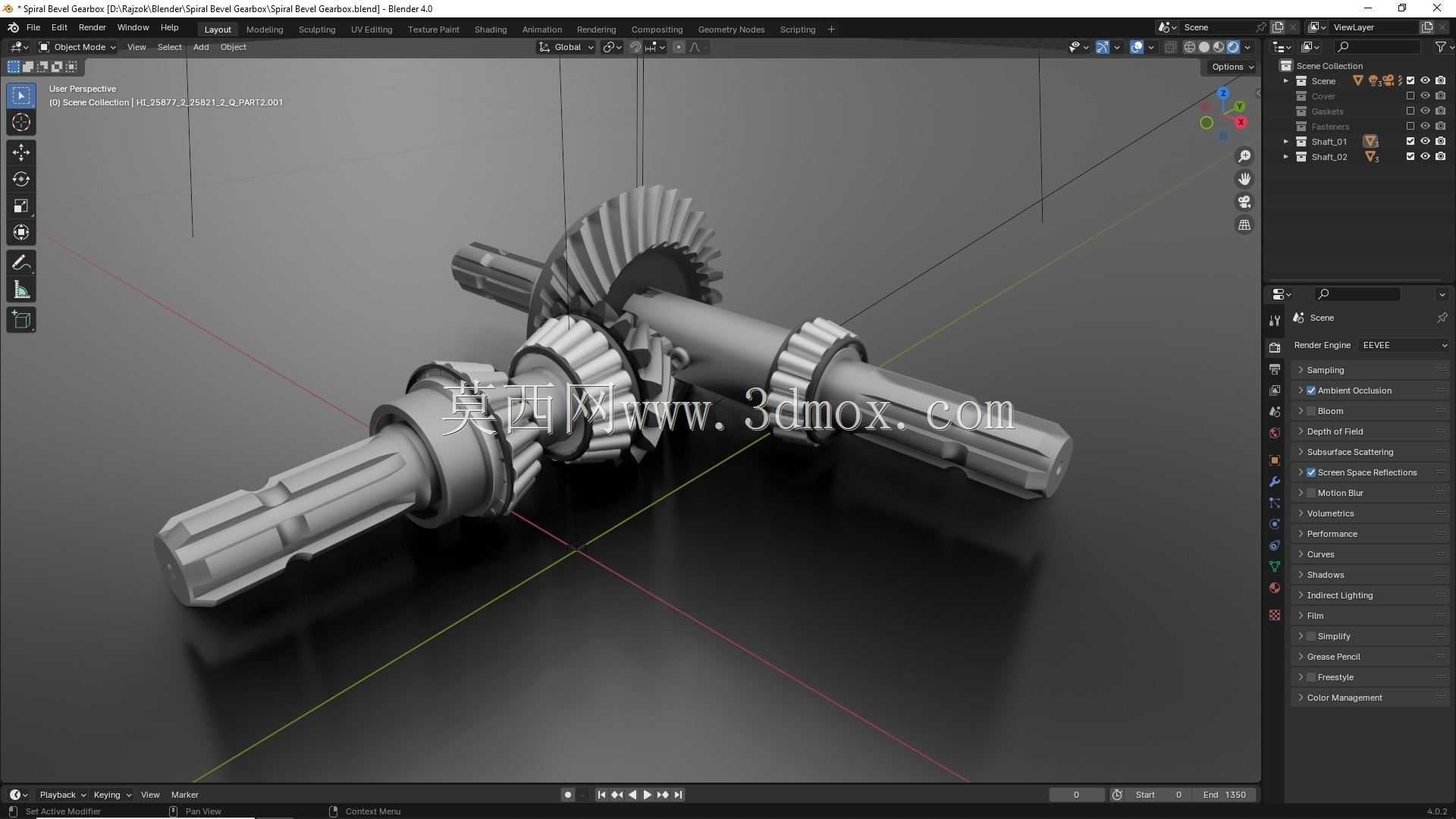

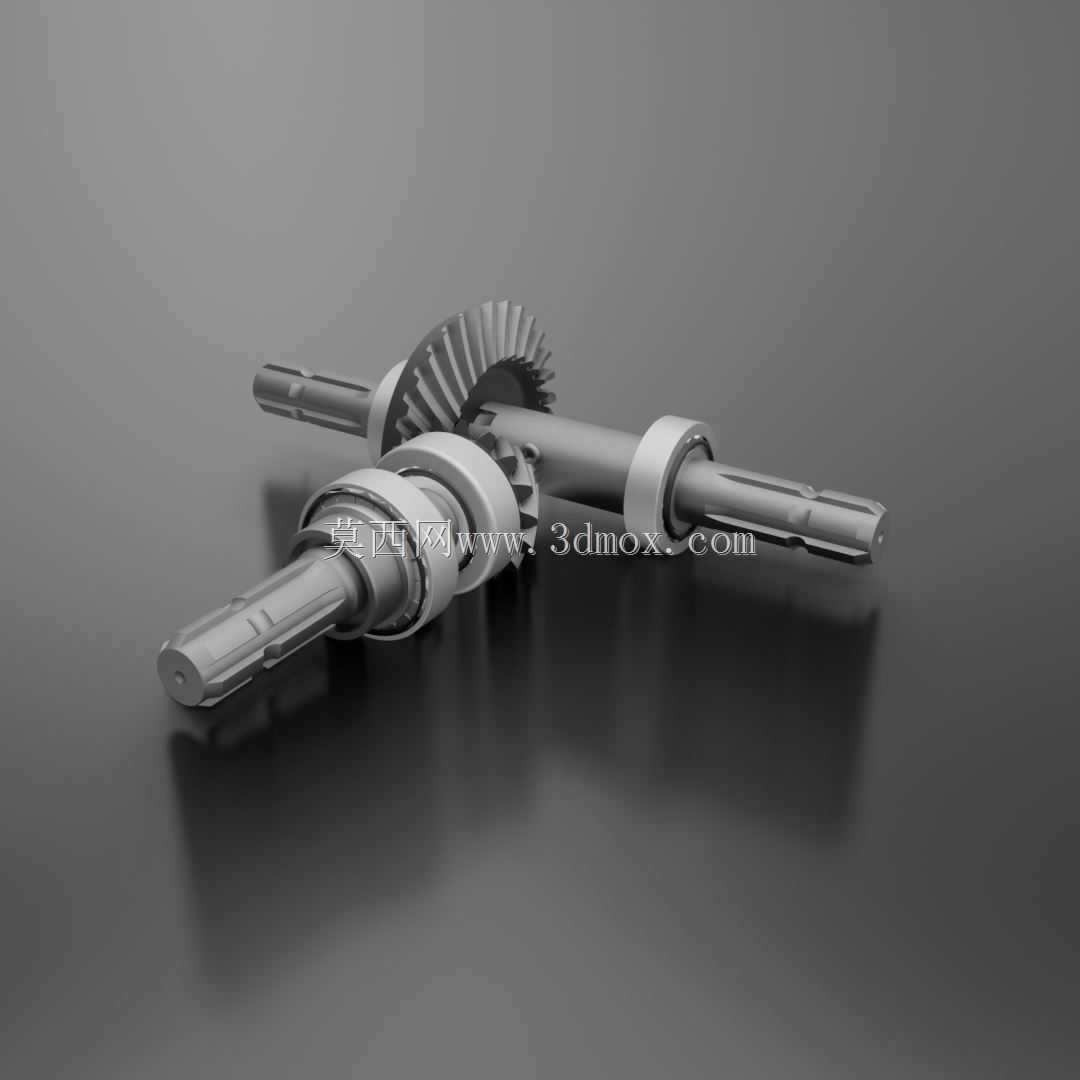

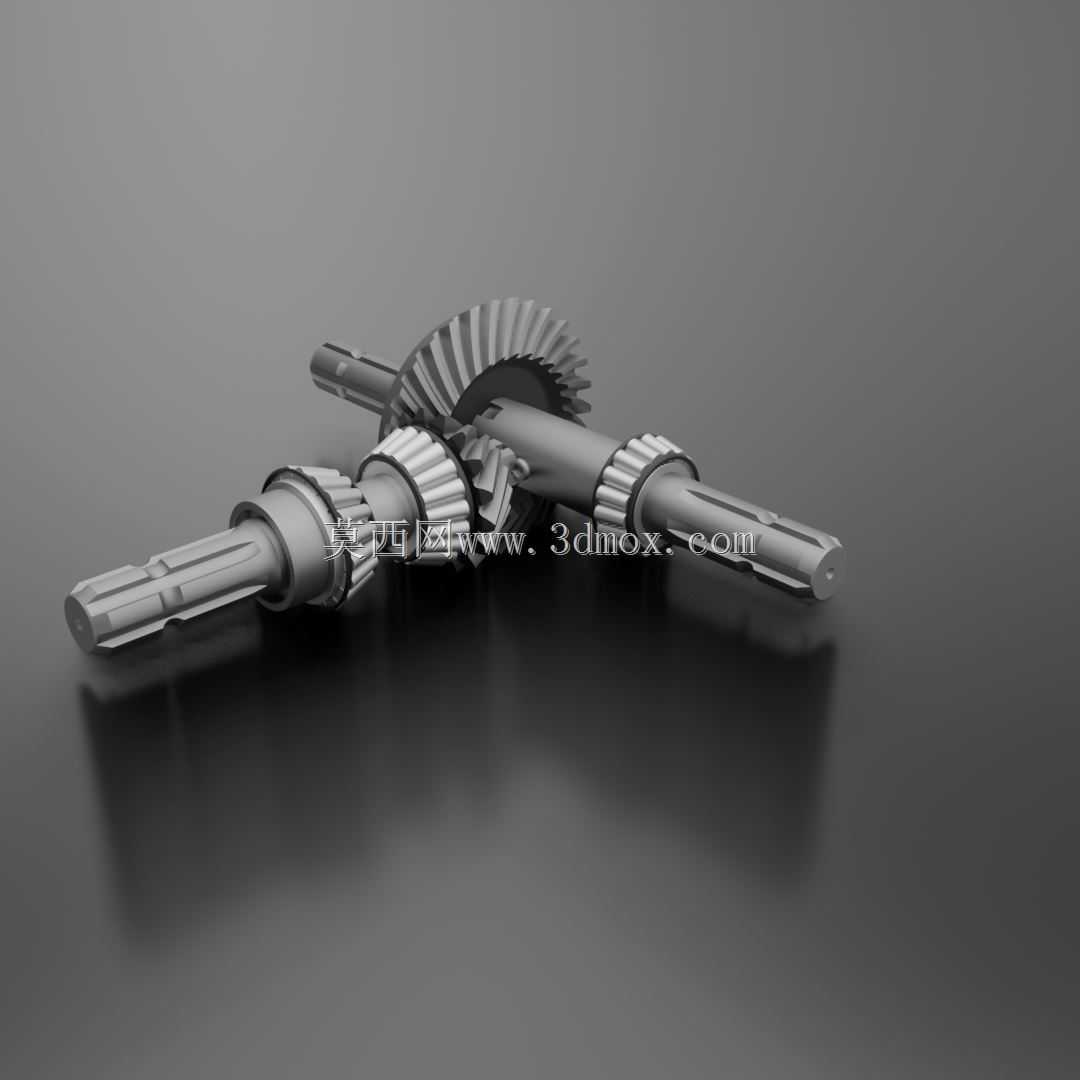

　　从设计逻辑来看，这款齿轮箱的齿轮副采用螺旋锥齿轮啮合形式，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从齿端开始逐步接触到全齿啮合，重合度更高，传动过程更平稳，运行噪音更低，承载能力也更强，适合中高转速、大扭矩的传动需求。设计过程中首先完成传动比的匹配计算，根据输入转速、输出扭矩需求确定主动轮与从动轮的齿数、模数、螺旋角参数，再根据轮齿受力情况计算轴承的额定动载荷，选型匹配对应的圆锥滚子轴承，这种轴承能够同时承受径向载荷与轴向载荷，完美适配锥齿轮啮合过程中产生的轴向分力，避免轴系出现窜动。箱体内腔设计有合理的油道与储油空间，采用飞溅润滑方式时，齿轮转动带起的润滑油能够顺着箱体内壁的油槽流到轴承位置，对轴承进行充分润滑，无需额外设置复杂的强制润滑系统，简化了整体结构，降低了后期维护成本。

　　在安装边界方面，这款齿轮箱的输入轴与输出轴的轴伸长度、轴径尺寸均符合通用传动部件的安装规范，能够直接匹配标准规格的联轴器、带轮等外接传动件，箱体的安装孔位间距经过标准化设计，可适配多数常规传动机架的安装位置，无需对安装基座进行大规模改造即可完成替换安装。箱体顶部设置有注油口与透气塞，注油口位置方便后期加注润滑油，透气塞能够平衡箱体内外的气压差，避免长时间运行后箱内温度升高、气压增大导致密封件失效，箱体底部设置有放油螺塞，方便定期更换润滑油时排出废油，日常维护操作十分便捷。

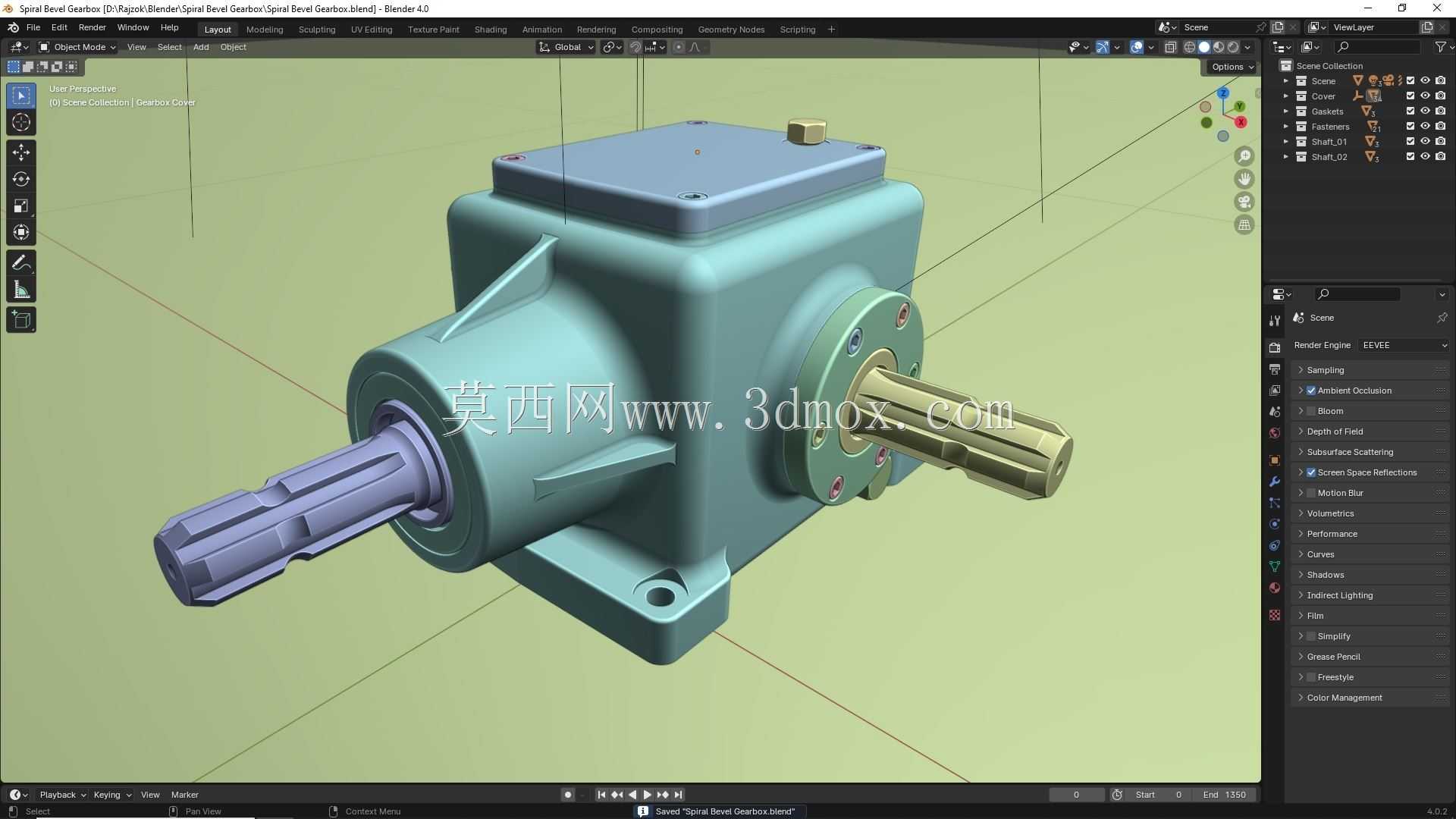

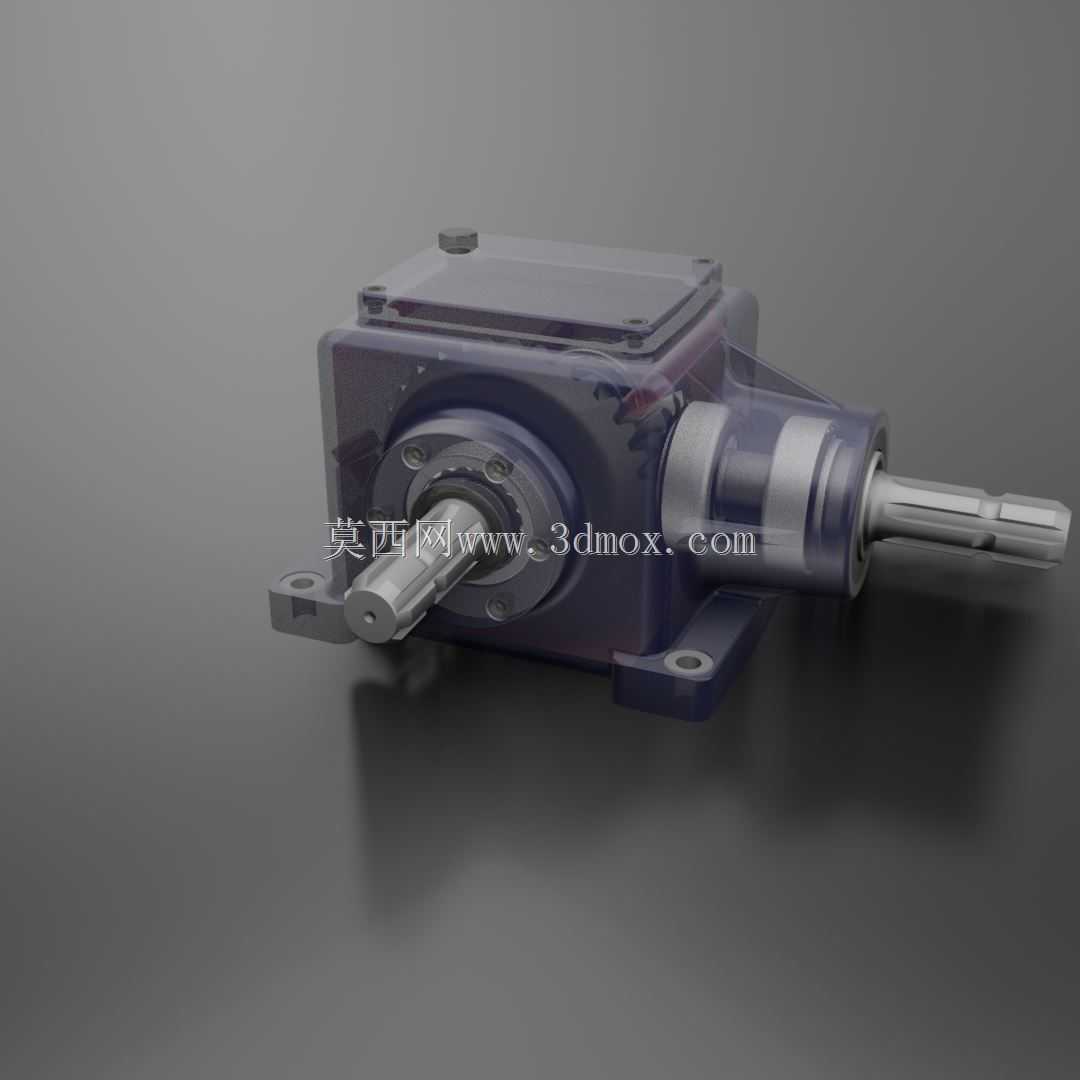

　　在实际选型应用过程中，需要根据设备的额定输入功率、最高输入转速、输出端的最大负载扭矩、安装空间的尺寸限制来匹配对应的齿轮箱规格，同时要注意输入轴与输出轴的连接对中，避免安装偏差带来的附加载荷，加速轴承与齿轮的磨损。这款齿轮箱的三维结构完整还原了内部齿轮啮合关系、轴承安装位置、密封结构与箱体细节，能够直接用于传动系统的装配干涉检查、运动仿真验证，也可作为设备教学、结构设计参考的直观样例，帮助设计人员快速理解交错轴螺旋锥齿轮传动的结构特点与设计要点，在进行同类产品设计时，可以参考其箱体加强筋布置、轴系支撑结构、密封形式的设计思路，结合实际的负载参数调整齿轮参数与箱体尺寸，缩短产品开发周期，提升设计可靠性。
