通用双排星型航空活塞动力装置

　　在航空动力装置的结构设计与三维建模工作中，星型径向活塞发动机是一类极具代表性的大扭矩风冷动力构型，本次梳理的双排径向发动机结构，完整覆盖了整机装配逻辑、运动部件配合关系与外部安装边界，可直接用于航空动力原理教学、3D打印结构验证、老旧机型复刻设计以及轻型通航动力方案推演。

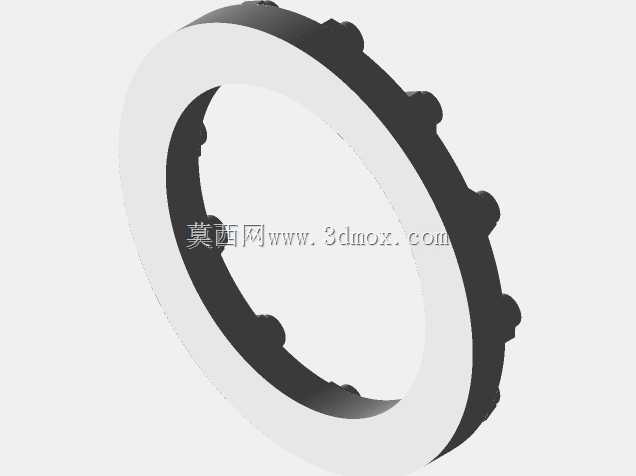

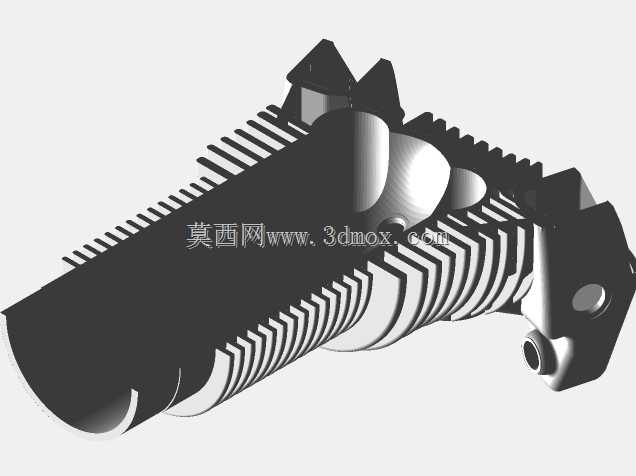

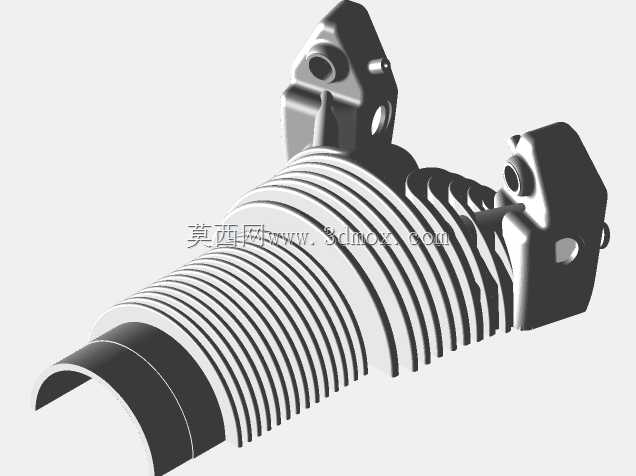

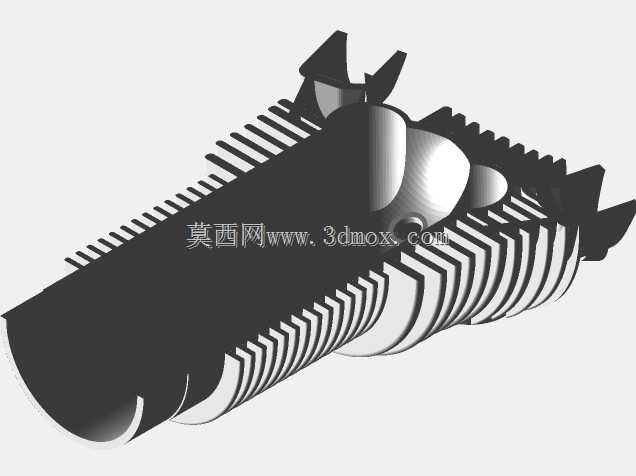

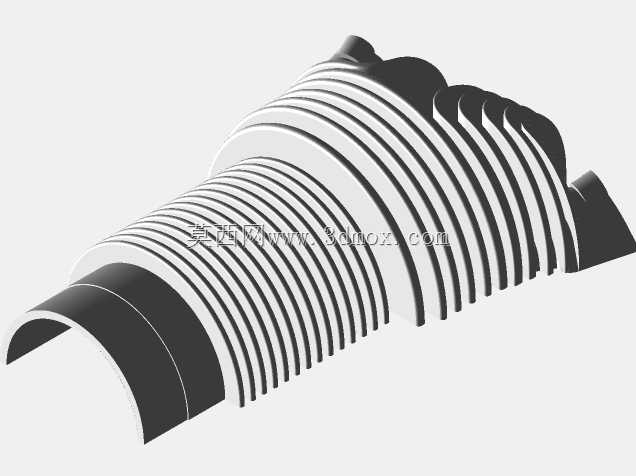

　　从实际应用场景来看，这类双排星型发动机最早广泛配装在早期螺旋桨通航飞机、教练机与轻型运输机上，风冷布局不需要布置复杂的液冷管路与散热系统，气缸沿圆周径向均匀排布，飞行过程中迎面气流可以直接扫过每一组气缸散热鳍片，在低速低空飞行工况下散热可靠性远高于直列液冷机型。双排交错布置的设计，是在单排星型发动机的径向空间基础上，沿曲轴轴向叠加第二排气缸，两排气缸在圆周方向错开一定角度，既避免了前后排气缸的进排气气流干涉，又能在不显著增大发动机迎风直径的前提下，将整机气缸数量翻倍，大幅提升排量与输出功率，同时保留星型发动机曲轴长度短、整机刚性好、扭转振动小的固有优势。

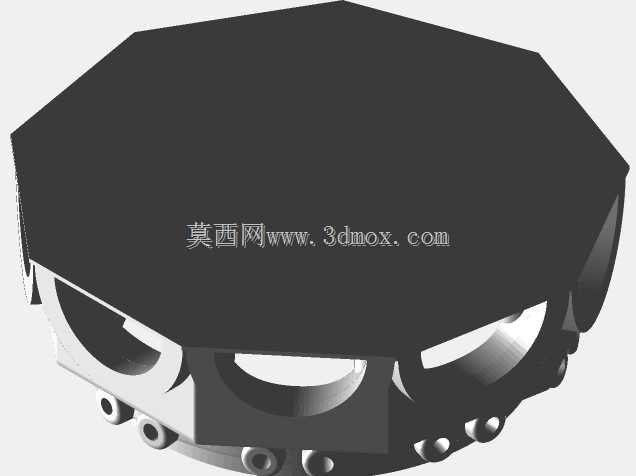

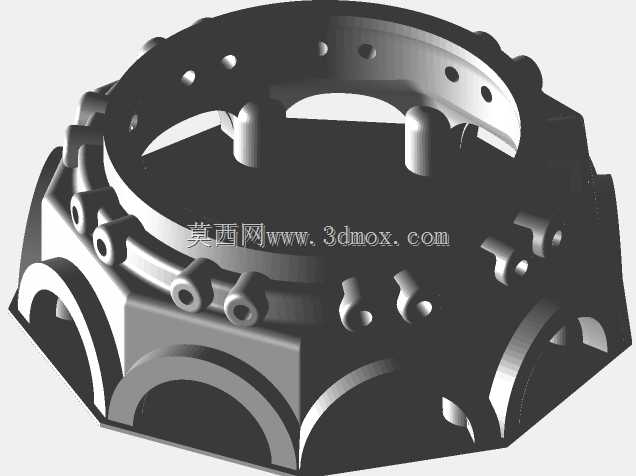

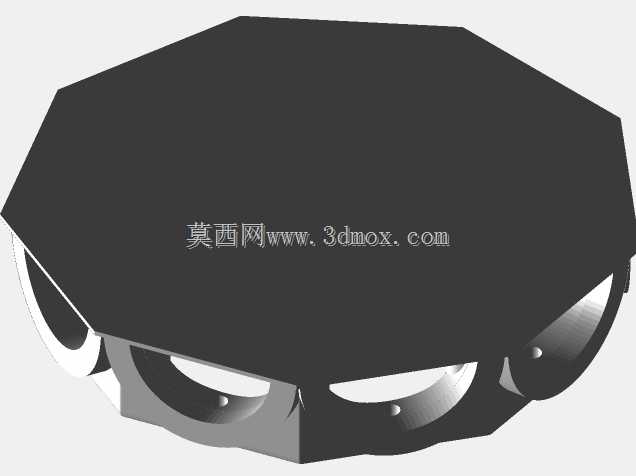

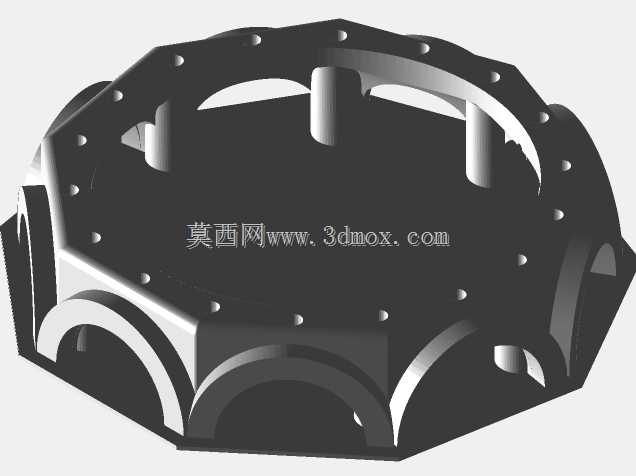

　　拆解这套结构的设计思路时，首先要抓住径向发动机的核心装配基准：中心的曲轴箱是所有部件的安装基体，前排与后排的气缸分别沿曲轴箱圆周的径向法兰孔向外伸出，每个气缸对应一套独立的活塞、连杆组件。星型发动机的连杆结构和直列机有本质区别，同一排的所有连杆并非全部直接铰接在曲轴曲柄销上，而是采用“主连杆+副连杆”的组合结构：其中一个气缸的连杆为主连杆，大端直接套装在曲轴曲柄销上，其余同排气缸的副连杆通过铰接销，均匀铰接在主连杆大端的圆周凸耳上。这种设计能把同一排所有活塞的往复运动，同步汇总到单个曲柄销上，把多个活塞的直线往复运动转化为曲轴的旋转输出；双排结构则对应前后两个曲柄销，通过相位角匹配，让两排的做功冲程均匀错开，让整机输出扭矩的波动大幅降低，运转平顺性远优于同缸数的单排星型机型。

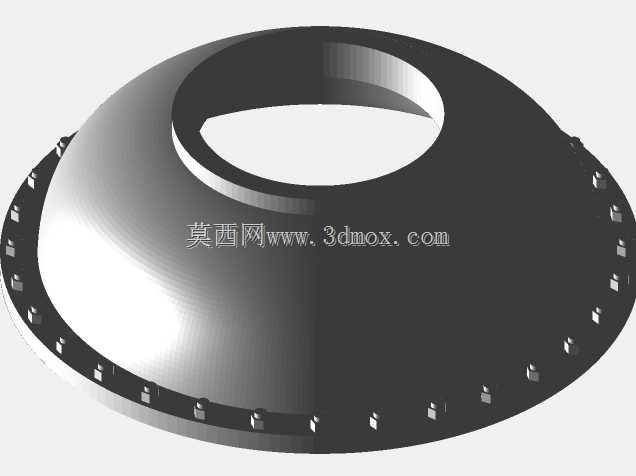

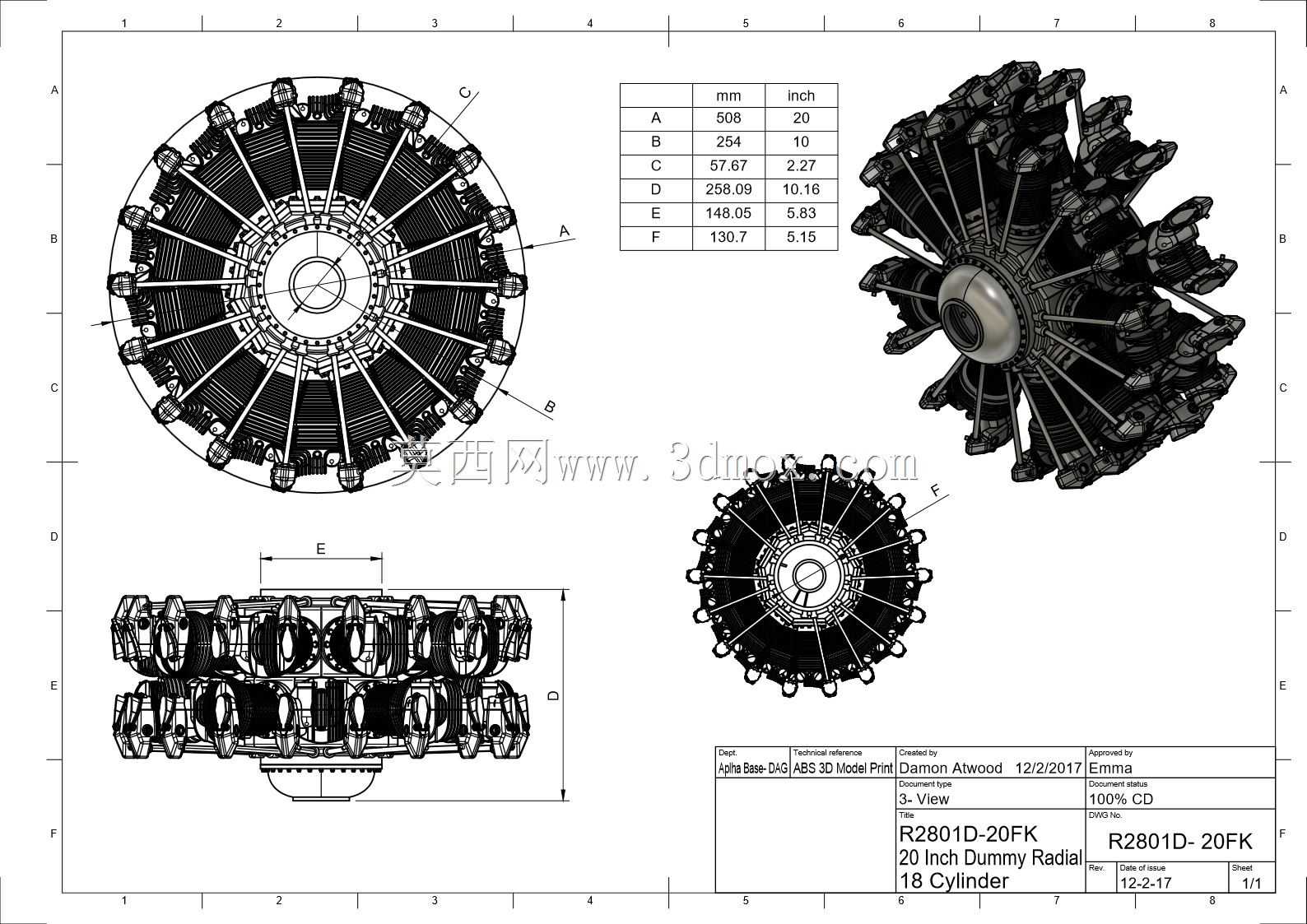

　　从外形尺寸与安装边界来看，整套模型的工程图标注了完整的径向与轴向尺寸：整机最大径向轮廓由气缸顶端的散热鳍片外圆决定，对应图中标注的A向尺寸约508mm，也就是20英寸级别的 dummy 径向发动机规格；轴向总长度由前后两排气缸的后端安装面到前盖输出端的距离决定，对应D向尺寸约258mm；曲轴中心到气缸安装法兰的径向高度、前后排的轴向间距、进排气管路的排布空间都有明确的尺寸约束。安装接口部分，发动机前端预留螺旋桨安装法兰，后端布置和飞机机架连接的固定安装节，圆周方向的气缸外围没有突出的管路附件，最大外轮廓就是径向气缸的外包络圆，在飞机机头整流罩设计时，只需要按照这个外圆预留通风间隙，就能保证冷却气流顺畅穿过每一片气缸散热鳍片，不会出现局部气缸过热的问题。

　　功能特性层面，这套双排径向构型的优势非常突出：首先是风冷自冷却能力，气缸全部裸露在径向圆周，没有液冷系统的水泵、管路、散热器故障点，野外起降维护难度极低；其次是功率密度优势，双排18缸的布局在20英寸的迎风直径下，能输出远高于同直径单排9缸机型的功率，而迎风面积和单排机几乎一致，不会额外增加飞机的气动阻力；再者是结构刚性，短曲轴+圆周均匀支撑的曲轴箱结构，整机抗振动能力强，在螺旋桨交变拉力工况下，曲轴变形量远大于长直列发动机。建模过程中需要特别注意的配合细节：主连杆和副连杆的铰接销间隙、活塞和气缸壁的配合公差、前后排曲轴的相位角匹配、气门挺杆沿径向的排布路径，都要和实际装配逻辑一致，尤其是为3D打印制作的实体版本，额外保留的基层连接结构，可以把所有悬空的连杆、管路部件在打印时连为整体，避免打印过程中细小支撑断裂、零件脱落，打印完成后再去除多余的基层连接筋，就能得到完整的可动演示样机。

　　在日常设计工作中，这类模型既可以作为航空发动机结构教学的具象教具，也能用于轻型实验类飞机的动力布局选型参考，还可以通过调整气缸数量、缸径冲程、前后排间距，衍生出不同功率等级的径向发动机设计方案，整个结构完整还原了星型活塞发动机从核心运动机构到外部安装接口的全部细节，没有遗漏关键装配关系。
