梅赛德斯D.III直列六缸航空活塞发动机

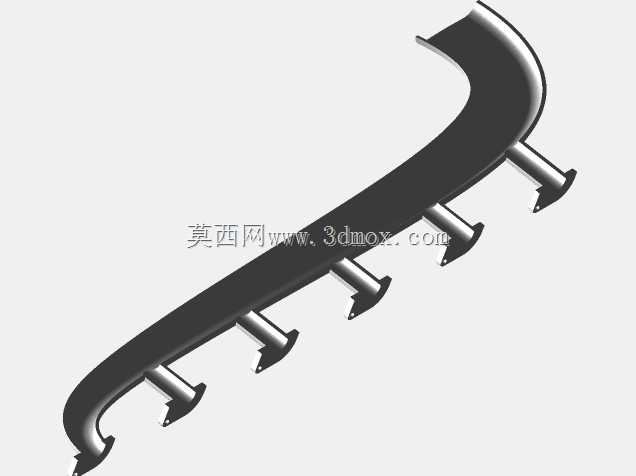

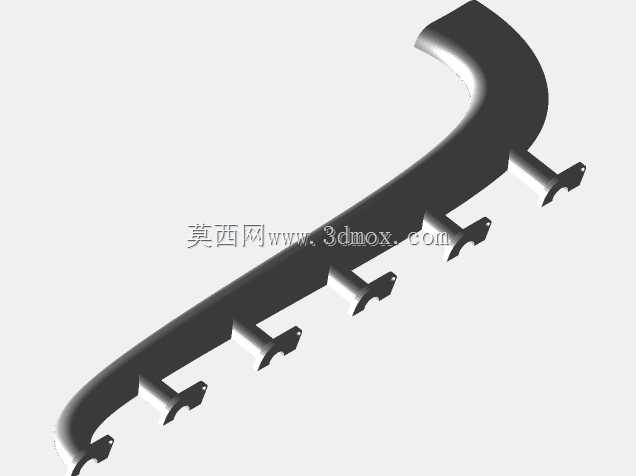

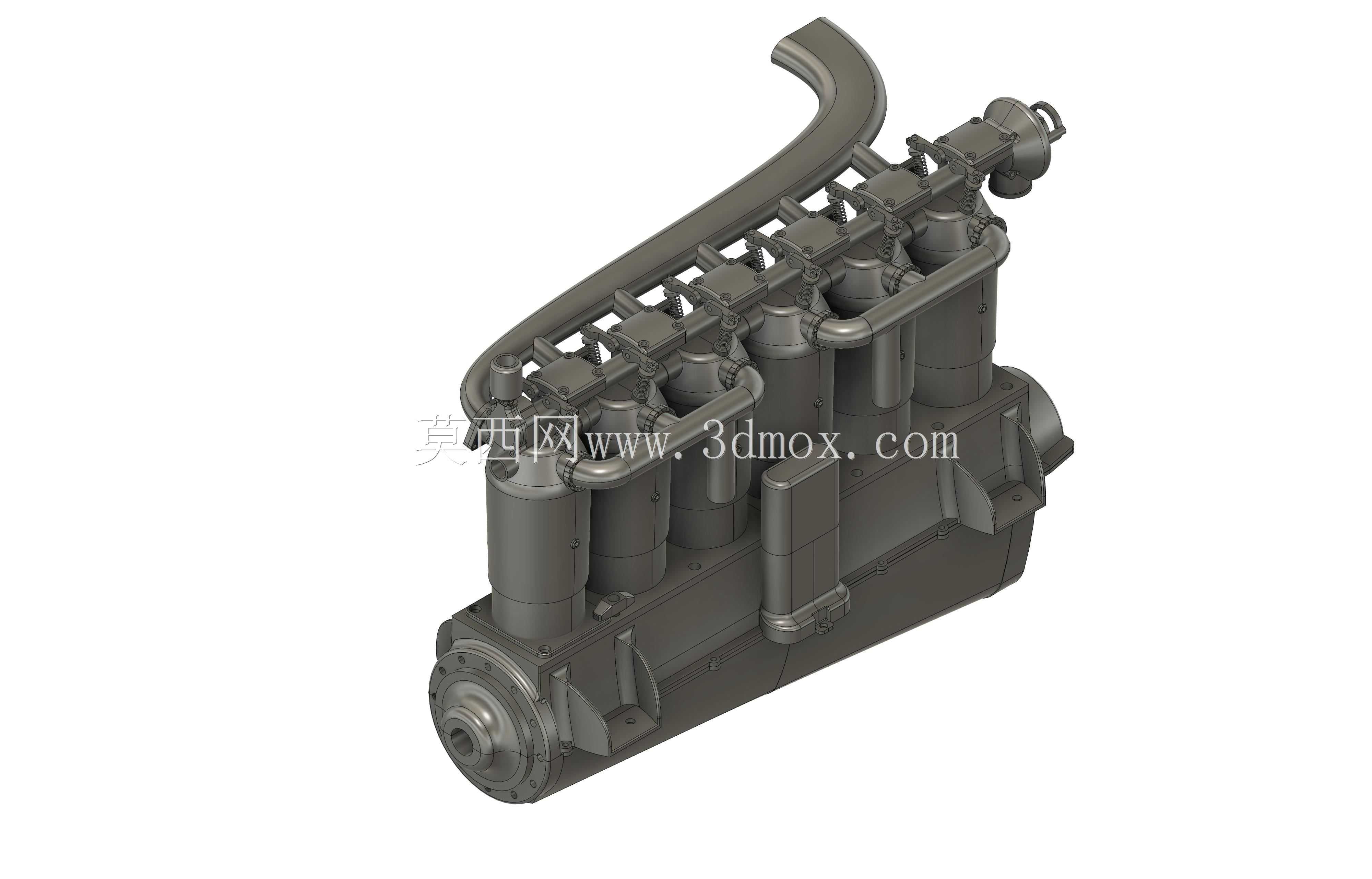

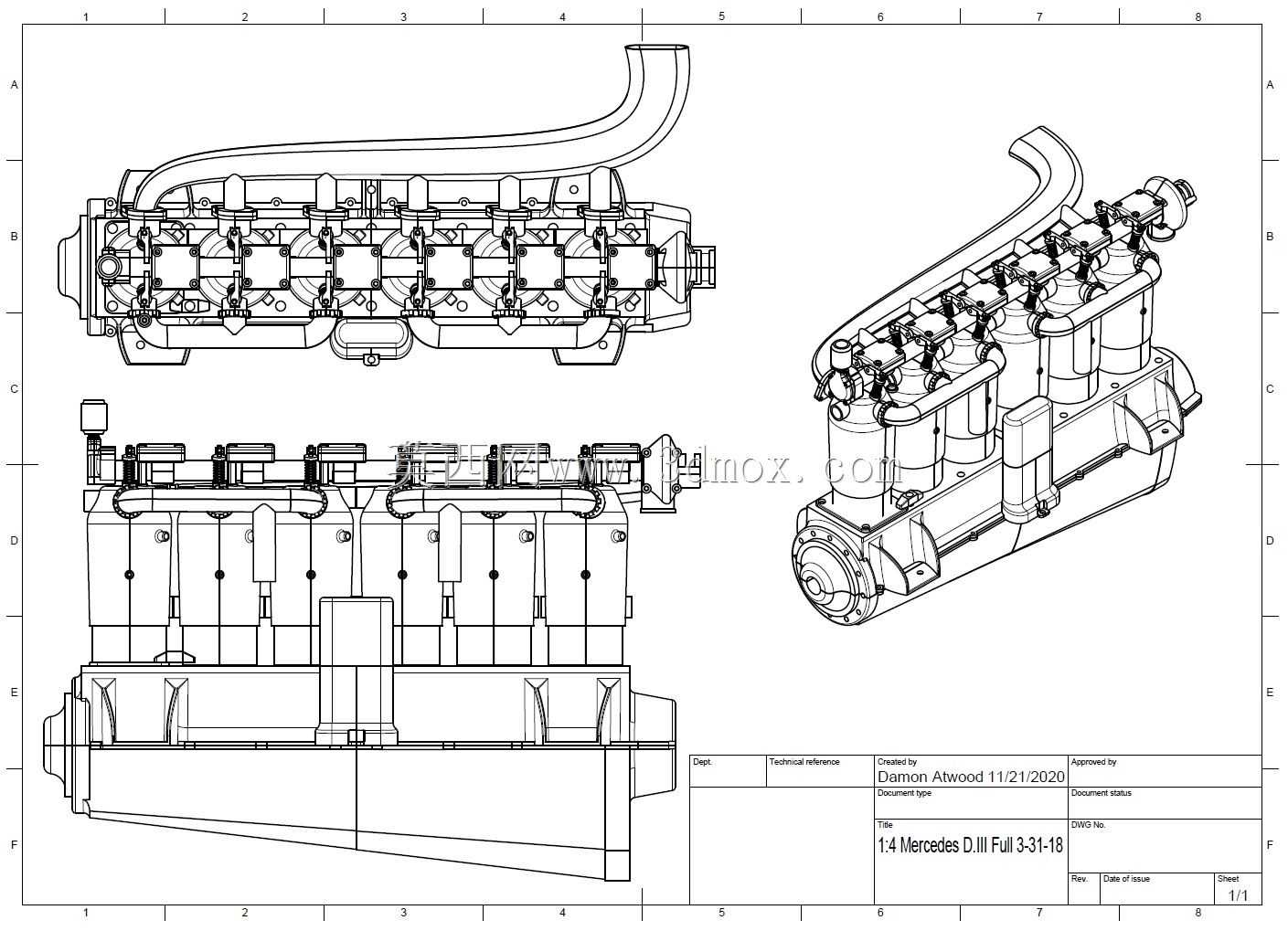

　　这款直列六缸水冷航空活塞发动机的三维结构，完整还原了早期一战时期战斗机主力动力装置的机械布局，整机采用立式直列排布六组气缸，曲轴箱沿轴向延伸，前端布置动力输出法兰与启动连接结构，后端整合附件传动与进气汇流组件，顶部沿缸体走向布置弧形进气歧管，将混合气均匀分配至各气缸进气道，缸体侧面排布独立水冷管路与气门推杆组件，每缸顶部设置摇臂室与火花塞安装位，排气侧预留独立排气支管接口，整机轮廓修长规整，适配早期螺旋桨飞机机头的狭长安装空间。

　　从实际装机场景来看，这类发动机主要适配单发螺旋桨侦察机、战斗机与轻型教练机，安装时机架通过曲轴箱侧面的四个主安装耳与飞机防火墙支架对接，前端输出轴直接连接木质螺旋桨，曲轴中心线与飞机机身轴线保持同轴，冷却系统通过机身前置散热器连接缸体水套，燃油管路从机身油箱接入顶部汽化器，润滑系统采用干式油底壳结构，避免飞机大坡度机动时机油抽吸失效。

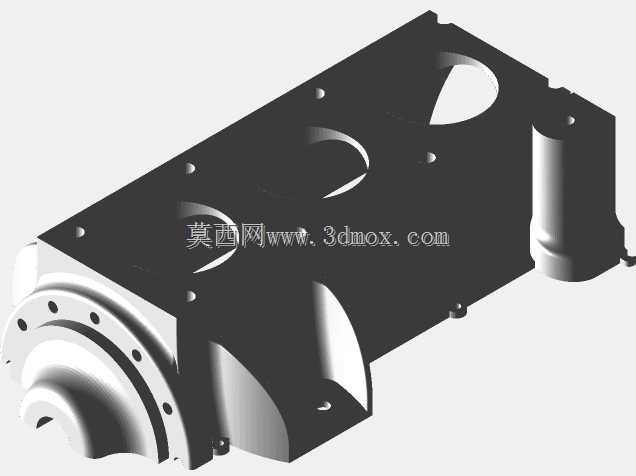

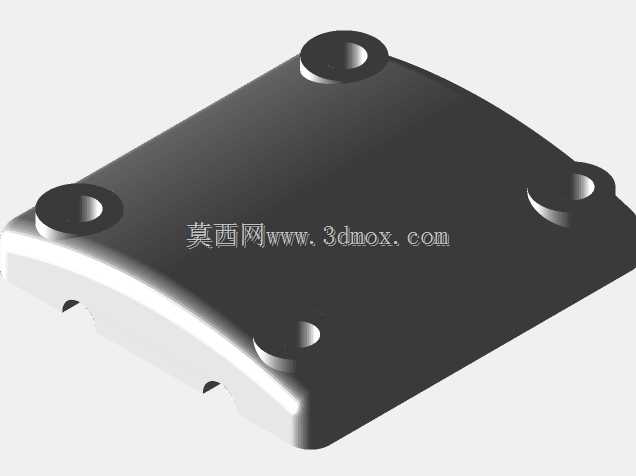

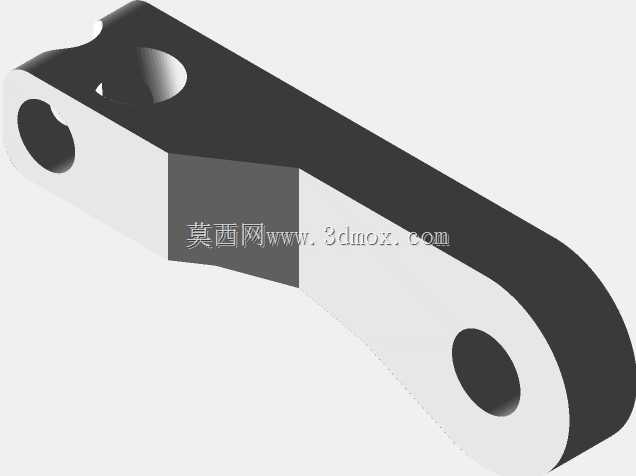

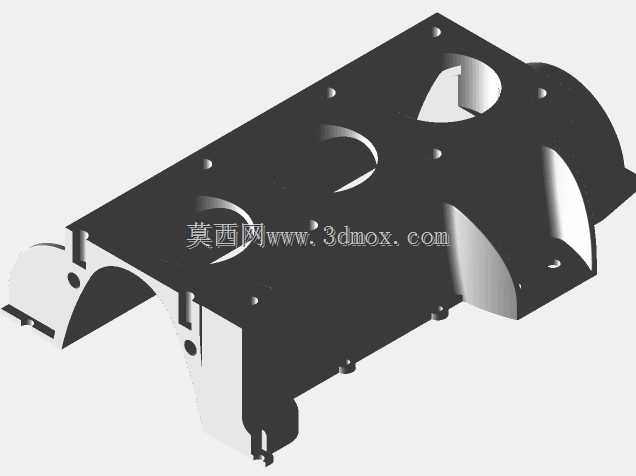

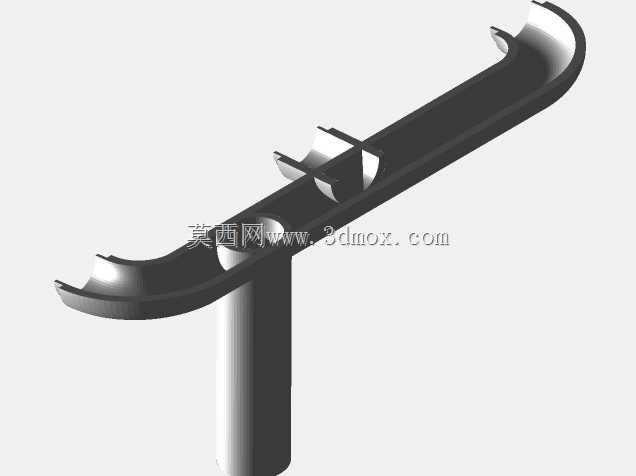

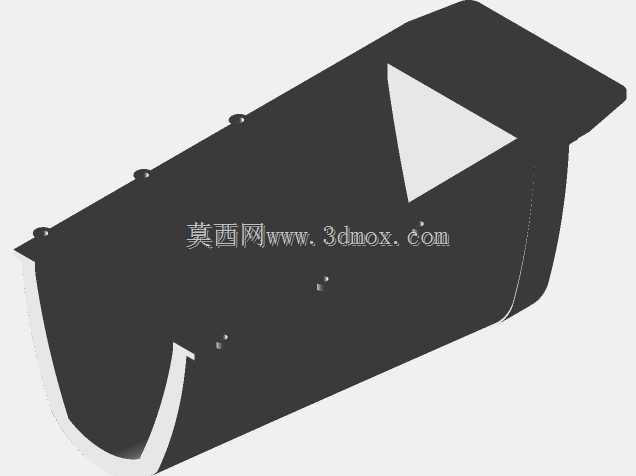

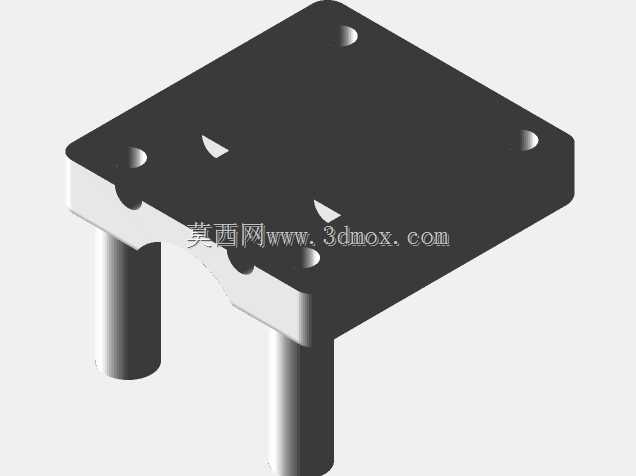

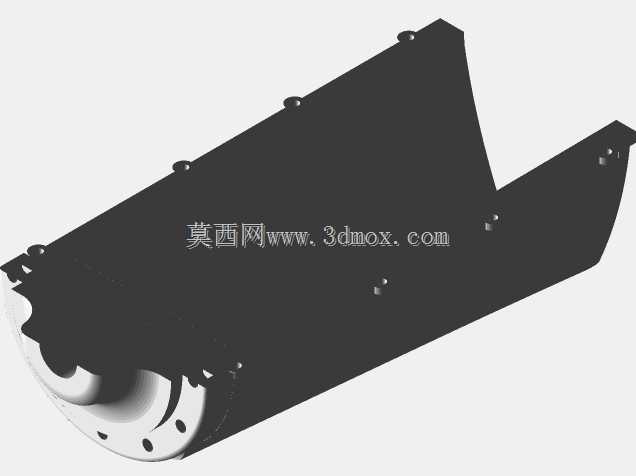

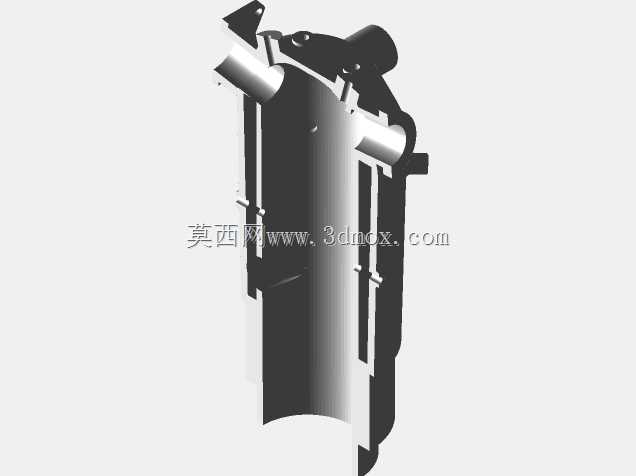

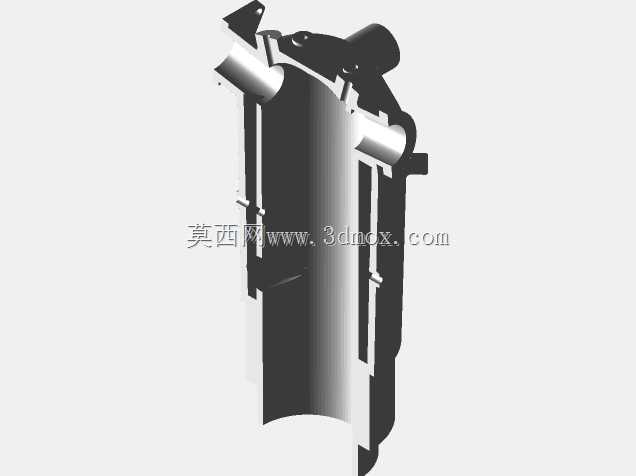

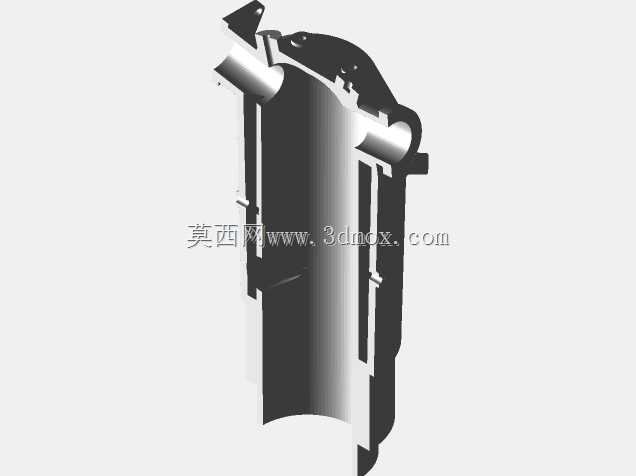

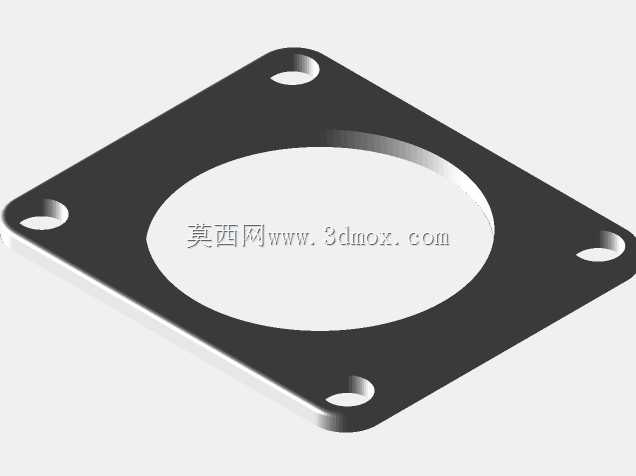

　　结构设计层面，六缸直列布局相比同排量星形发动机拥有更小的迎风面积，能有效降低机头飞行阻力，水冷系统可维持缸体工作温度稳定，适配长时间高空巡航工况；每缸独立的进排气道设计保证各缸充气效率一致，曲轴采用全支承滑动轴承结构，抵消六缸往复惯性力的一阶二阶振动，整机运转平顺性远优于同期四缸航空动力。建模过程中完整还原了缸体散热鳍片、推杆套管、气门弹簧、顶部进气歧管的弯折弧度、曲轴箱加强筋、前端油封盖、后端磁电机安装座等细节特征，各部件装配关系完全符合实际发动机的装配逻辑：气缸体通过螺栓紧固于上下分体式曲轴箱，活塞连杆组件装入缸筒后对接曲轴曲柄销，缸盖压紧气缸垫后锁紧紧固件，进气歧管通过法兰垫片对接各缸进气口，所有管路接口位置、螺栓孔位、安装基准面均保留真实工程尺寸特征。

　　安装边界方面，整机轴向长度覆盖从前端输出轴法兰到后端附件壳体的完整尺寸，径向最大轮廓为顶部弧形进气歧管的最高点与曲轴箱底部油底壳的最低点，侧面安装耳的孔位间距、防火墙对接面的定位销位置均按装机约束设计，预留的螺旋桨安装法兰锥度、螺栓分布圆完全匹配同期标准航空螺旋桨的安装接口，侧面预留的水泵、磁电机、起动机安装位可对应装配各类附件，三维模型可直接用于航空动力装置教学演示、复古飞机复原设计、机械结构拆解实训，也可作为航空爱好者RC仿真模型飞机的动力舱结构参考，帮助设计者完成机头整流罩外形适配、机架安装点位布局、管路走线规划等工程设计工作。
