三向倾卸农用拖挂转运车结构

　　该拖挂转运设备面向农场、合作社、小型粮站及丘陵地块的短距离物料倒运场景，主要配合轮式拖拉机完成谷物、厩肥、青贮碎料、砂石、袋装农资和零散农具的转运。与普通固定式货厢拖车不同，该结构重点在于货厢能够围绕三个方向完成倾翻卸料：向后倾卸适合沿田埂、道路边成堆排放散装物料；向左侧或右侧倾卸则适合在狭窄棚舍、果园行间或仓储通道内把物料直接卸到指定位置，减少二次铲运和人工摊料。

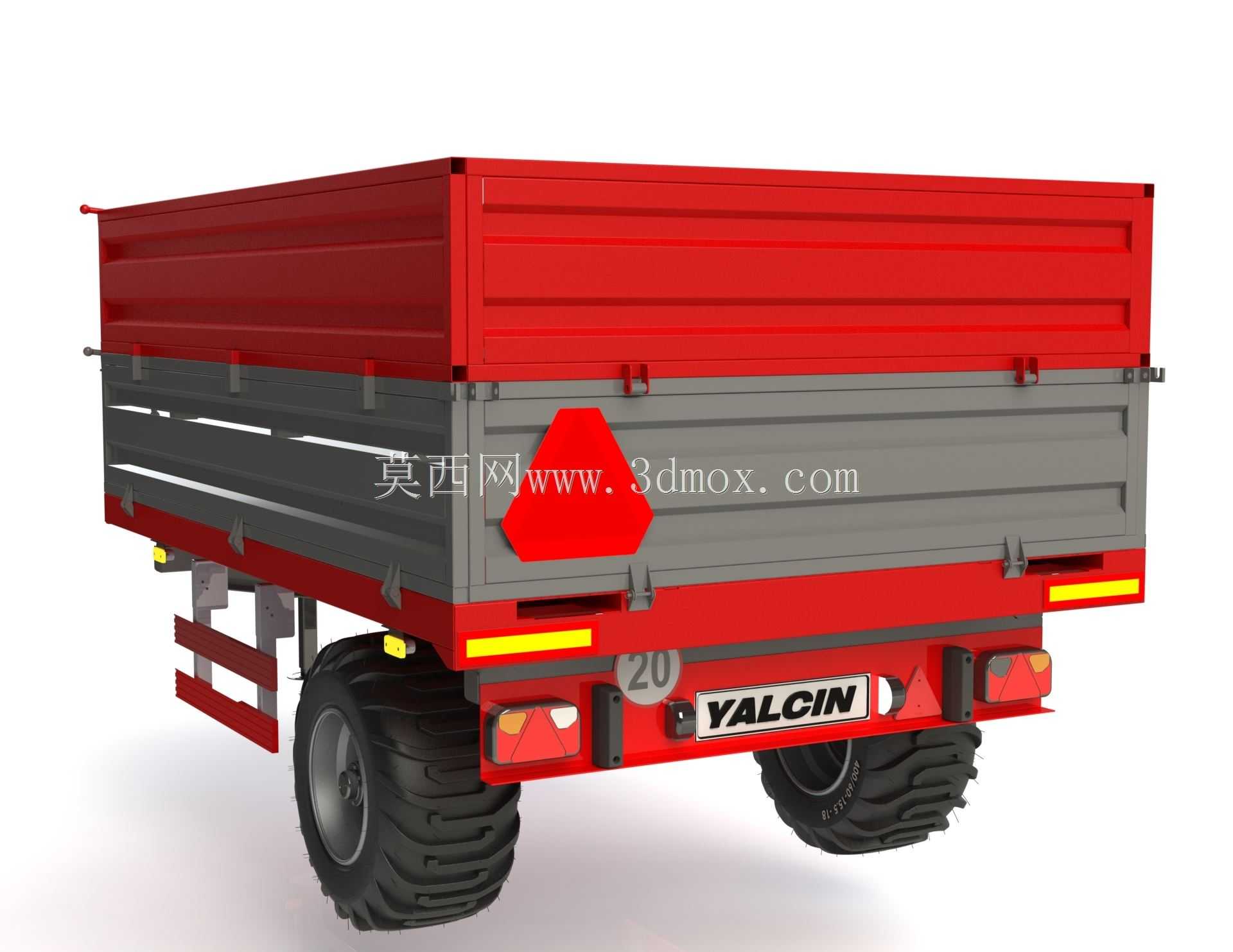

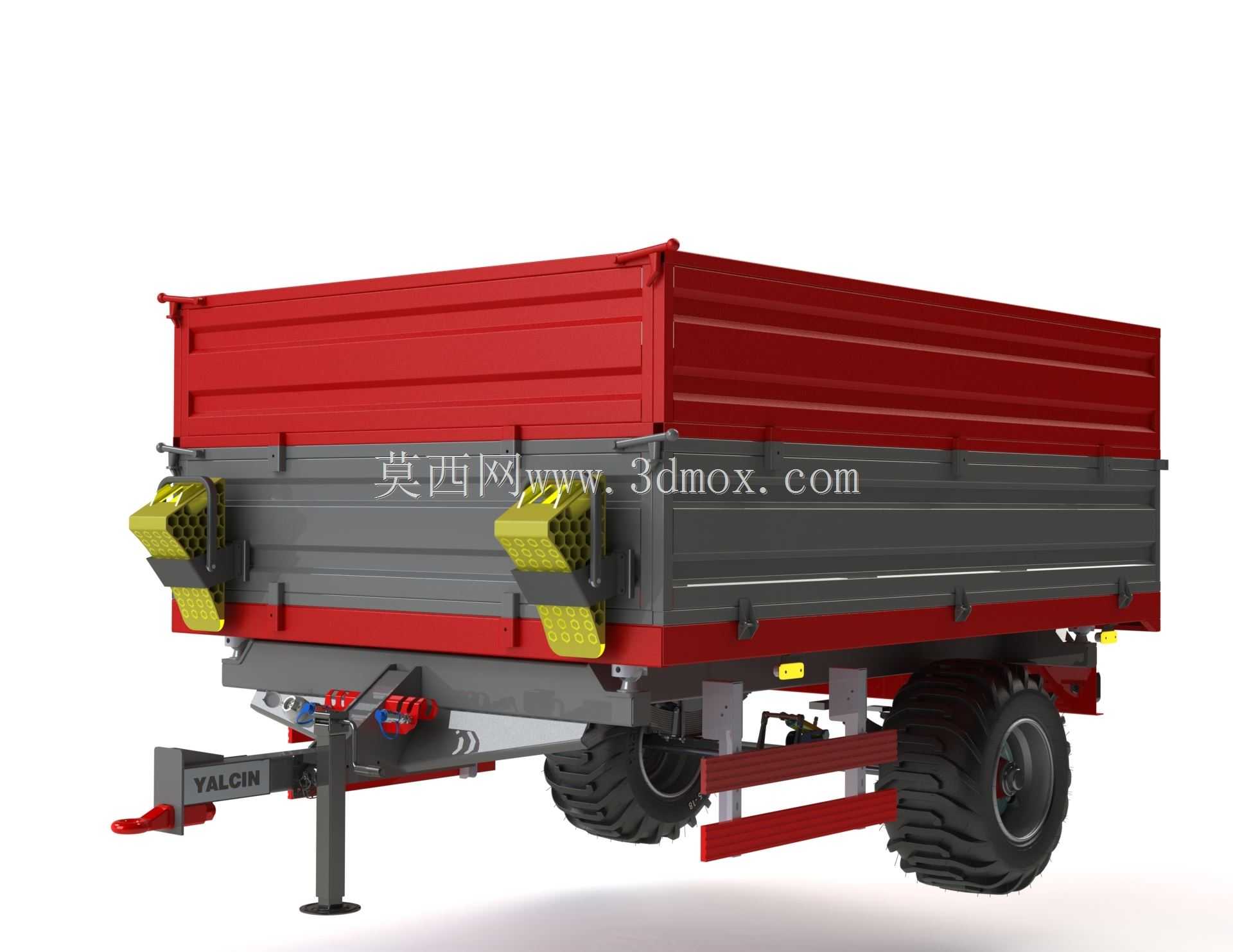

　　从整机布置看，模型由牵引架、行走底盘、轮轴总成、轮胎、货厢底板、侧栏板、后栏板、铰链机构、倾卸支撑点、尾灯安装位、防护件及挂接连接件组成。前端牵引架采用三角形传力思路，牵引点位于整机纵向中心线上，能够把拖拉机的牵引力较均匀地传递到后部底盘。牵引架下方设置支撑结构，在脱开拖拉机后可保持车头高度，方便再次挂接；挂接区域同时预留了与拖拉机牵引销、液压管路或动力连接相关的布置空间，便于实际产品按不同马力段拖拉机进行接口匹配。

　　底盘部分承担货厢载荷与路面冲击的传递任务。纵梁沿车辆前后方向贯通，横梁在轮轴、牵引点和倾卸支点附近加密布置，使弯曲载荷能够分散到更大的焊接区域。轮轴位于货厢重心偏后位置，兼顾满载时牵引头不翘头、转向时轮胎不干涉栏板以及倾卸时整机稳定性。大花纹农用轮胎具有较低接地压力，在松软田面、湿土和秸秆覆盖地面上行驶时可降低沉陷风险；轮胎外侧与栏板、挡泥及防护构件之间保留转向和跳动间隙，避免在坑洼路面出现摩擦。

　　货厢采用板式箱体结构，底板承受物料堆压和倾卸时的滑动摩擦，侧板通过上沿加强梁、立柱和横向压型提高刚度。红色上栏板与深色下围板形成较高的有效装载容积，侧板表面的压型筋既提高薄板抗鼓胀能力，也减轻单纯加厚板材带来的重量。后栏板在倾卸时承担开启和卸料导向作用，铰链与锁止位置需要保证运输状态下密封可靠，卸料时又能随货厢抬起顺利放开。侧向倾卸时，对应侧栏板或卸料开口成为物料流出通道，另一侧则通过铰链、限位和支撑关系保持货厢姿态。

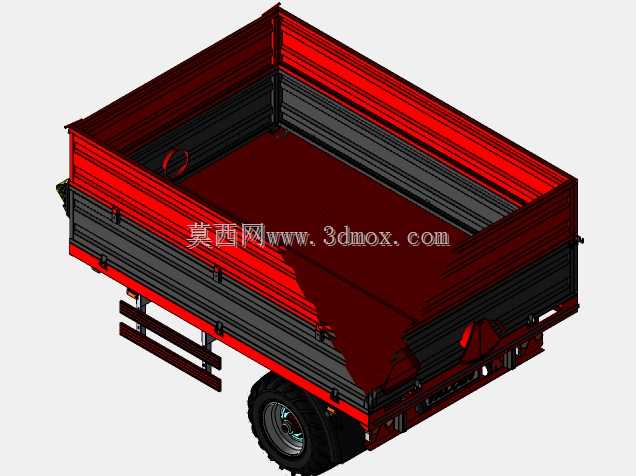

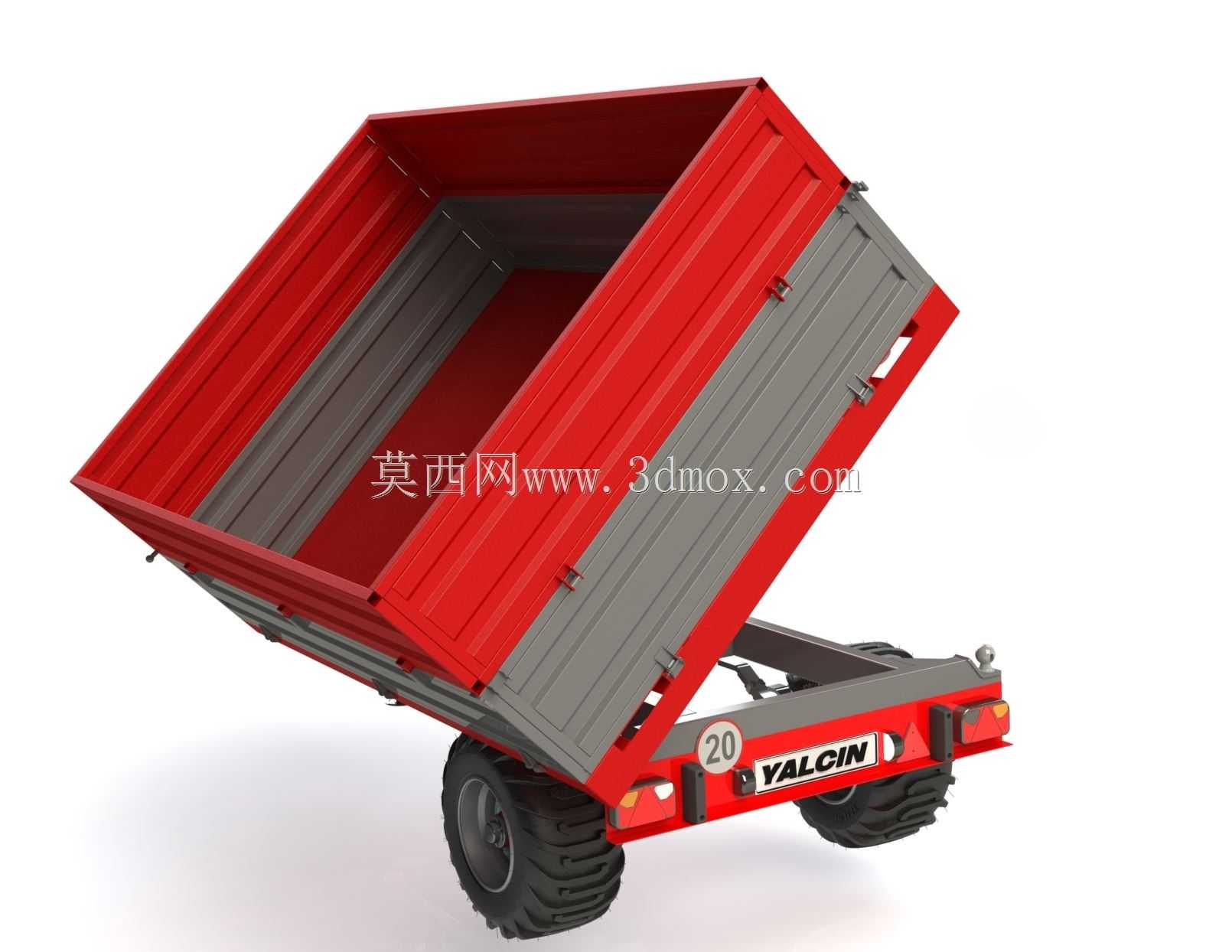

　　三向倾卸的核心设计思路不是简单增加油缸数量，而是合理布置翻转铰点、锁止点和支撑点。后倾时，回转轴线靠近后桥并横向布置，使货厢绕后桥附近抬起，物料重心向后移动；侧倾时，回转轴线沿纵向布置，铰点应落在卸料侧或底盘稳定区域附近，同时控制货厢升起后的重心横向偏移。若支点过高，油缸推力和车架扭转载荷会增大；若支点过低，货厢抬起角度不足，物料容易滞留。模型在底盘与货厢之间保留了这些机构的安装边界，适合后续在详细设计中加入液压缸、连杆、安全撑杆和液压锁。

　　实际使用中，这类拖车的装载能力受物料密度影响明显。谷物、砂石和湿肥的堆积密度差异较大，同样容积下后轴载荷、牵引点垂直载荷和制动距离都会变化，因此栏板高度、轮胎规格、轴管直径和板簧支承需要按目标地区常用物料校核。转弯时，牵引架夹角、轮胎扫掠空间和后栏板开启范围共同决定最小通过宽度；在果园或大棚周边作业时，还需关注货厢上角与树枝、棚柱、仓门的净距。卸料场地则要求地面尽量坚实平整，侧倾时尤其要避免轮胎位于斜坡边缘，防止整机横向失稳。

　　建模时可将整机拆分为牵引挂接模块、底盘车架模块、轮轴行走模块、货厢板焊模块、栏板锁扣模块和倾卸机构预留模块。货厢板件适合按钣金件思路建立折弯、加强筋和焊接边；车架梁件可采用型材与补强板组合；轮胎、轮毂、尾灯、支撑脚和反光标识等外形件用于检查装配关系。尺寸链上应重点核对牵引销中心到后桥中心的距离、货厢内宽与栏板高度、轮胎外径与底盘离地间隙、倾翻铰点高度、栏板开启角度以及油缸安装座之间的极限行程。

　　该结构适用于农业运输装备的方案展示、挂接系统匹配、货厢轻量化设计和三向卸料机构验证，也可为小型农用挂车、牧场粪肥转运车、工程散装料斗挂车的变型设计提供参考。后续细化时，需要结合目标拖拉机牵引高度、液压输出压力、道路运输宽度限制和满载轴荷，对车架焊缝、铰链销轴、栏板锁紧机构及倾卸安全限位进行工程校核。
