雅马哈TZ250摩托车发动机金属板固定支架

　　这套金属板支架的设计目标非常明确，就是为雅马哈TZ250 5KE型号摩托车发动机提供一套结构简单、安装可靠的承托固定方案，在整车改装、赛道车辆整备、发动机台架测试以及动力总成拆装维护场景中都能直接使用。从实际工程使用角度来看，大排量摩托车发动机本身重量集中、运行时振动频率高，传统依靠车架多点吊耳固定的方式在车辆翻新、赛道改装或者发动机离线测试时，往往会遇到原车车架点位变形、配套吊耳缺失、测试台架没有对应安装接口的问题，这款一体式钣金承托支架就刚好填补了这个使用缺口，不需要复杂的铸造或者机加工结构，仅通过折弯金属板材就形成完整的承托体系，加工门槛低、结构刚性足够，非常适合小批量改装和维修场景使用。

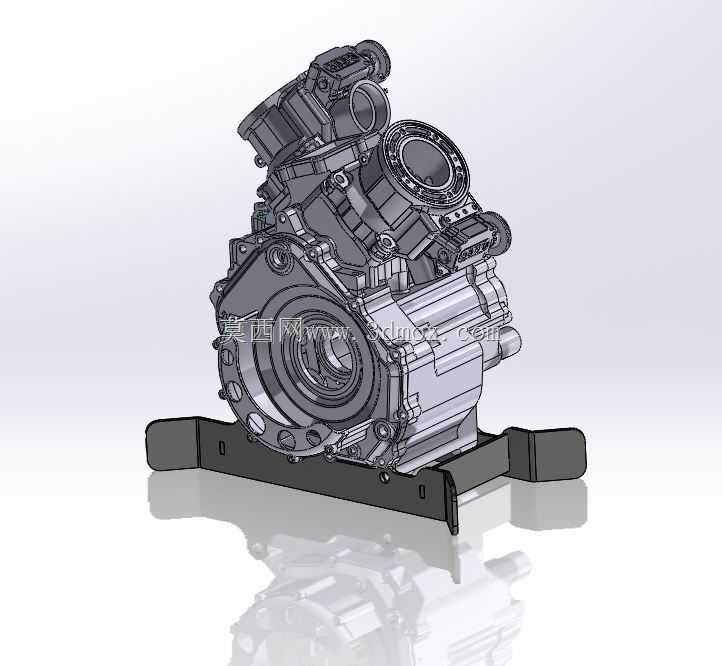

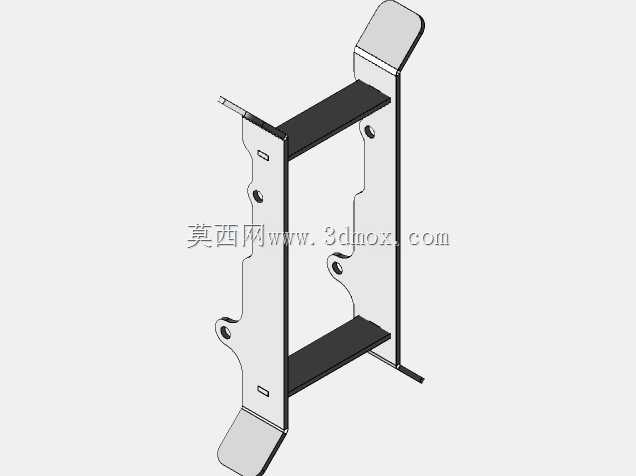

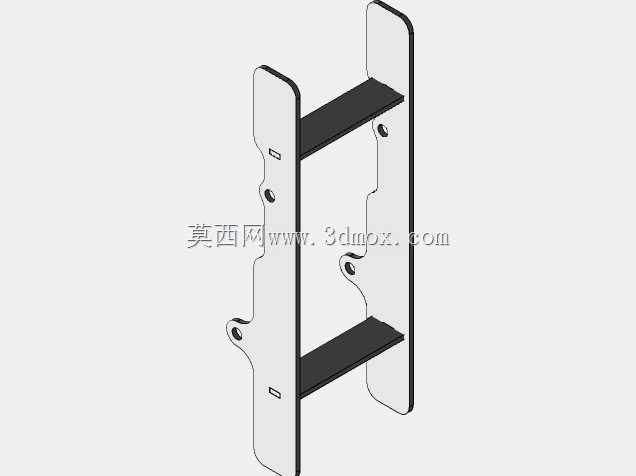

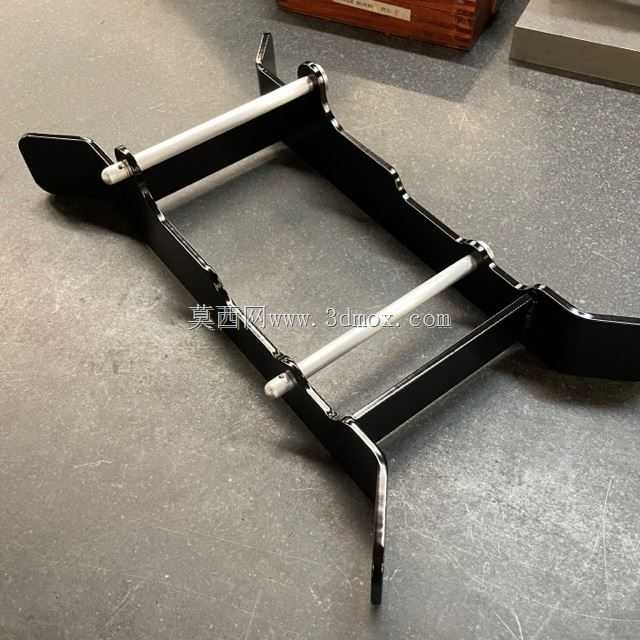

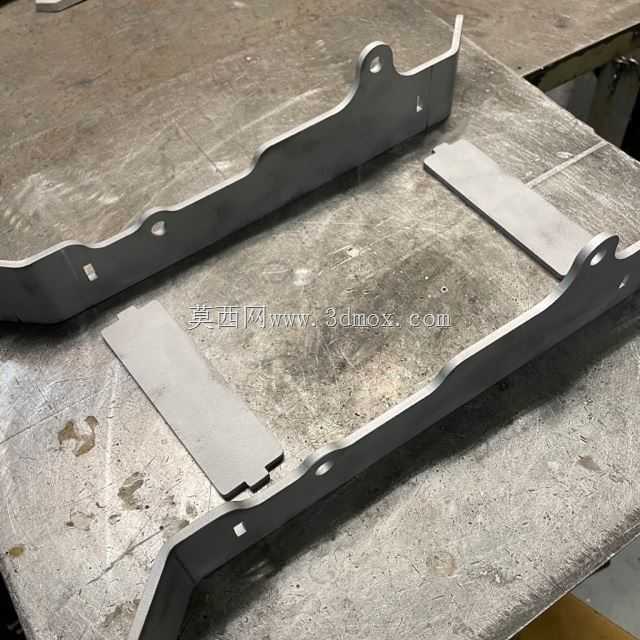

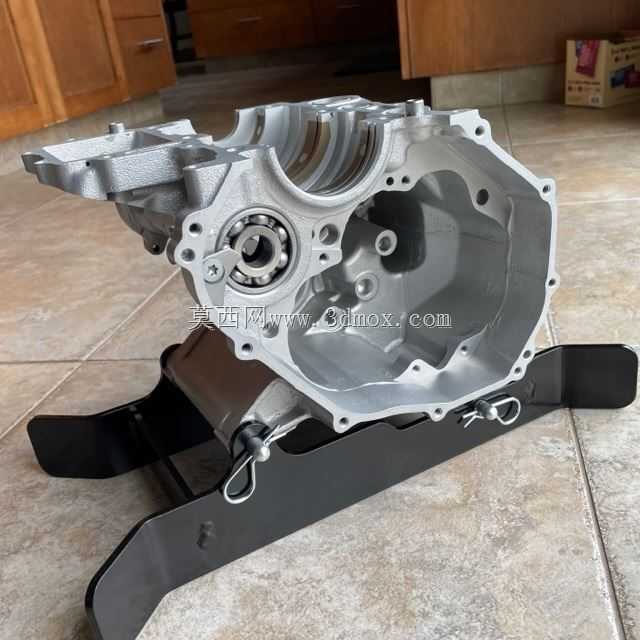

　　从结构设计思路来看，这款支架没有采用多余的复杂加强结构，整体以一块长条形金属主板材为核心，两侧向下折弯形成支撑腿，底部向外延展形成水平贴合边，整个支架的轮廓完全顺着发动机底部的壳体曲面走势布置。支架和发动机接触的安装点位全部对应发动机壳体上原本预留的螺栓孔位，不需要在发动机壳体上额外打孔或者做任何修改，安装时只需要将发动机吊装落在支架上方的定位区域，穿入对应规格的紧固螺栓就能完成动力总成和支架的刚性连接。两侧向外延伸的水平支撑边一方面可以直接搭在维修工作台、台架测试基座或者改装车的副车架安装位上，另一方面板件上预留的多个通孔可以根据实际安装场景穿入螺栓完成支架和基座的固定，适配不同宽度的安装界面，不用针对每一种台架单独重做连接结构。

　　在功能特性层面，这款钣金支架的设计完全贴合摩托车发动机的实际使用需求。二冲程赛车发动机运行时的振动特性和普通民用发动机不同，曲轴转速高、爆发力强，支架如果刚性不足很容易在运行中出现共振，导致螺栓松动甚至支架焊缝开裂。这款支架通过板材的大角度折弯形成了类似槽型钢的截面结构，不需要额外焊接加强筋就获得了足够的抗弯截面模量，支架中部贴合发动机油底壳和变速箱下壳体的区域做了避让造型，不会和发动机底部的放油螺塞、机油管路、突出的传感器接口发生干涉，日常保养时不需要拆下支架就可以直接完成机油更换、油路检查等操作。支架两侧的支撑脚做了加宽处理，和安装基座的接触面积更大，单位面积压强更小，即使发动机在台架上全速运转，支架也不会出现局部压陷或者滑移的问题。

　　从安装边界和尺寸适配的角度来看，支架的整体长度完全覆盖TZ250 5KE发动机从曲轴箱前端到变速箱尾部的底部跨度，两个主支撑腿的间距刚好避开发动机两侧突出的离合器盖、磁电机盖的外轮廓，支架安装完成后发动机的主支撑点落在曲轴箱轴承座对应的下方位置，这个位置本身就是发动机壳体刚性最强的区域，承托重量时不会让薄壳体区域承受额外的弯矩，避免壳体因长期受力出现开裂。支架的竖向高度经过适配，安装后发动机的曲轴中心高度和原车设计的安装高度保持一致，如果是将这套支架用于赛道车辆改装，不需要改动传动轴、链轮的对位关系，就能保证前后链轮的共面度，避免链条出现偏磨。如果是用于台架测试，支架底部的水平安装孔位间距符合通用小型动力测试台的安装槽标准，可以直接固定在测试台的T型槽工作台上，不需要额外制作转换转接板。

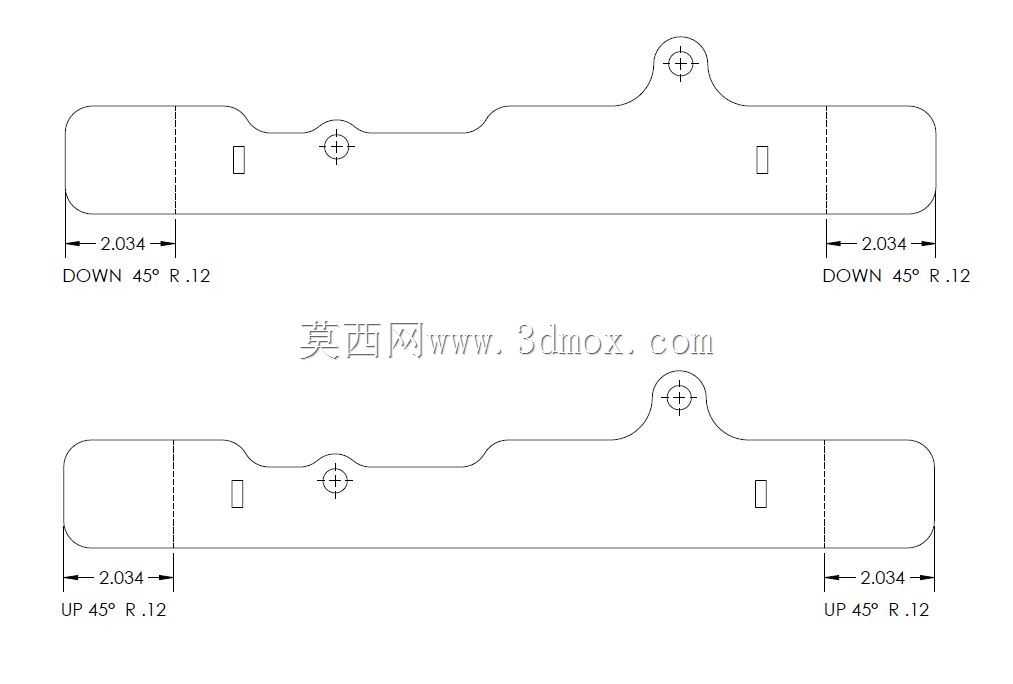

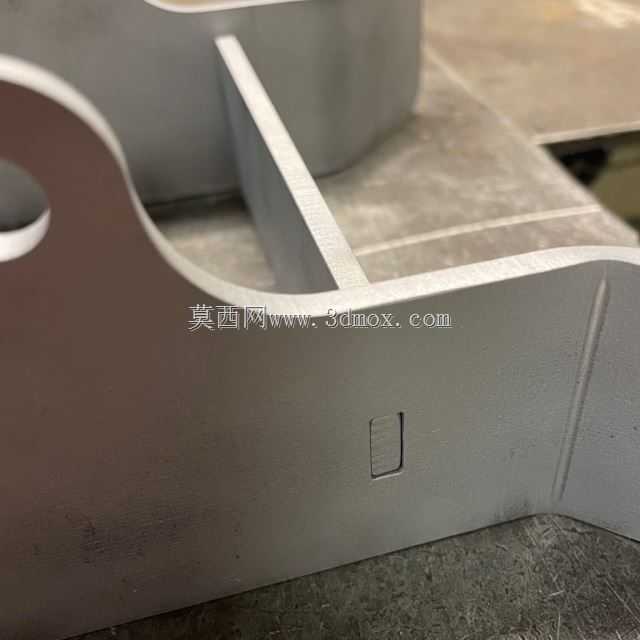

　　在实际建模过程中，整个支架的钣金折弯半径、板材厚度、孔位间距都完全参照实车安装尺寸逆向构建，板件上的每一个安装孔的位置都和发动机壳体的螺栓孔一一对应，折弯处的圆角处理也符合实际钣金加工的工艺要求，不存在设计上无法折弯、孔位距离折弯边过近导致加工开裂的工艺问题。对于从事摩托车改装、动力总成测试的工程人员来说，这套模型既可以直接用于钣金件的下料折弯加工，也可以作为整车装配时的干涉检查参考，在设计阶段就能提前确认支架和发动机、周边车架、排气前段、冷却管路的位置关系，减少实际装配时的配焊、打孔调整工作量。这类极简钣金支架的设计思路也体现了摩托车改装领域的实用化原则，不需要追求复杂的外观造型，在满足安装刚性、维护便利性、适配边界的前提下，用最低的加工成本实现可靠的动力固定功能，无论是维修车间的发动机周转承托，还是赛道赛车的动力固定改装，都能稳定发挥作用。
