雅马哈TZR250摩托车3MA机架结构设计

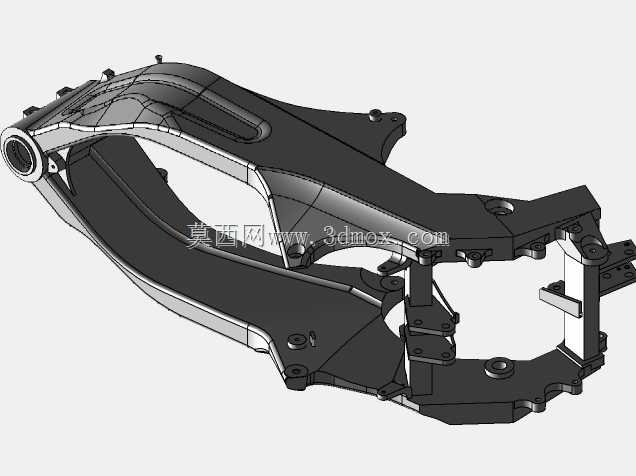

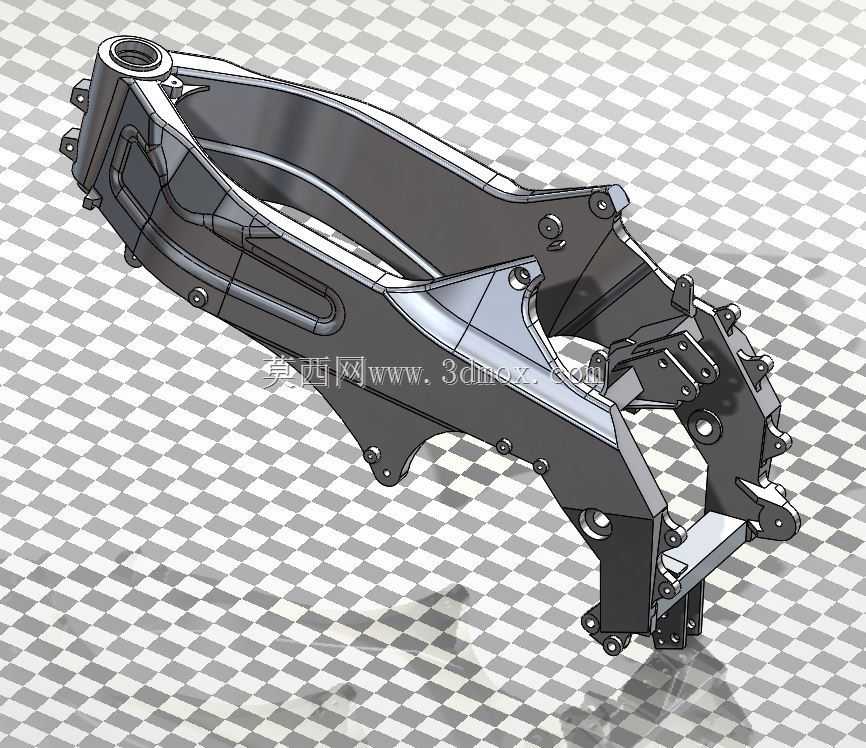

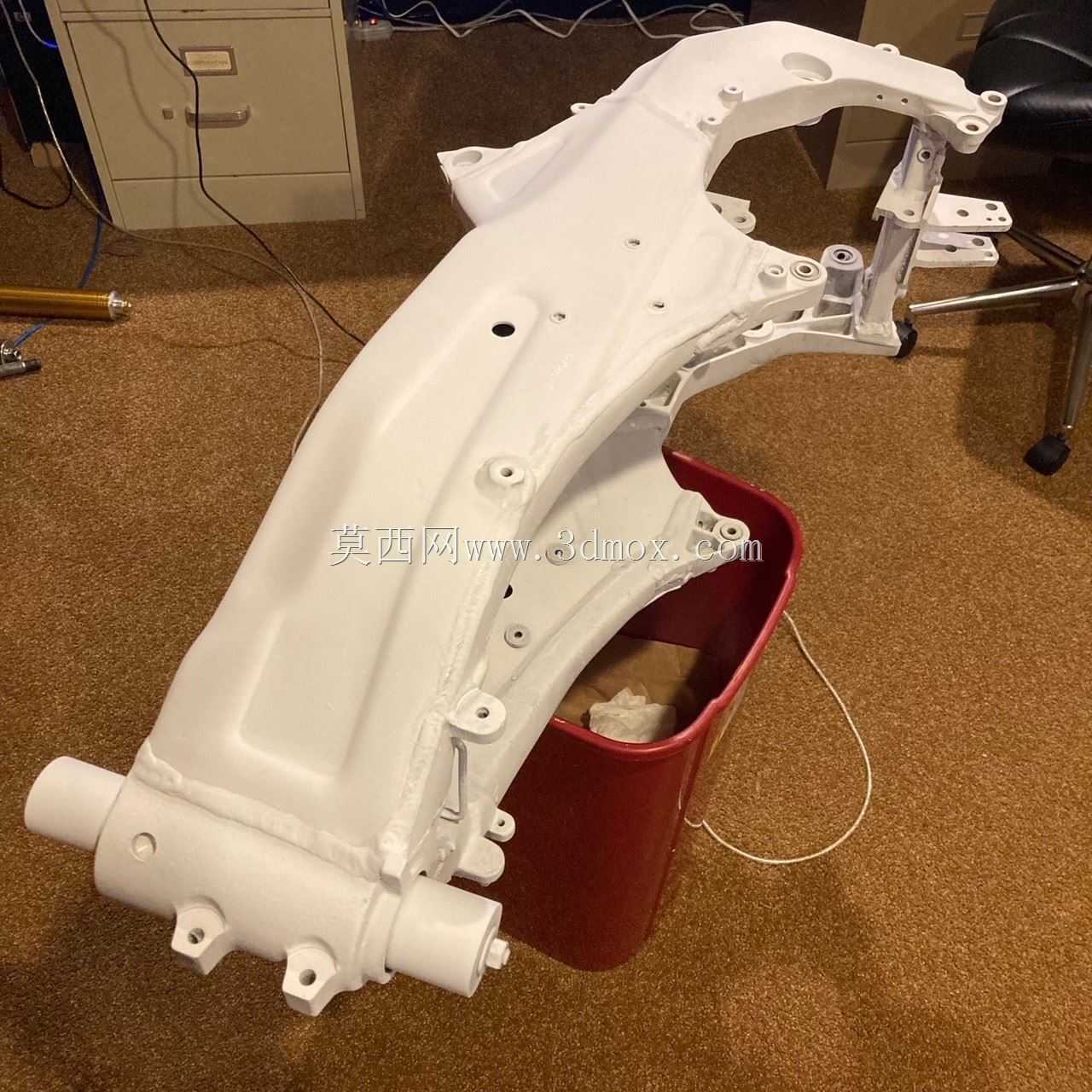

　　这款机架是针对二冲程运动摩托的承载核心结构，在整车布局中承担着连接动力总成、悬挂系统、转向机构与外观覆盖件的核心作用，日常赛道改装、老车复原、概念车型验证场景中，这类高精度扫描逆向的机架数据能大幅缩短结构验证周期，避免从零建模带来的安装位偏差问题。从实际装车逻辑来看，该机架的前部转向立管位置预留了标准的方向柱安装轴承位，同轴度公差控制在适配原厂转向轴承的精度范围内，立管周边的加强筋走向完全匹配原车受力路径，在紧急制动、高速过弯带来的纵向、侧向载荷下，应力能顺着筋条均匀分散到主梁结构上，不会出现局部应力集中导致的焊缝开裂问题。机架中部的动力安装位，完全对齐TZR250 3MA机型的发动机吊耳孔位，

　　相邻孔位的孔距误差控制在手工测量与扫描结合的精度范围内，安装时无需额外扩孔或者打磨调整，就能实现发动机与机架的精准贴合，同时中部的镂空结构在保证整体扭转刚度的前提下，尽可能削减了非受力区域的材料厚度，兼顾了轻量化需求，对于追求推重比的二冲程车型来说，每一处非必要重量的削减都能直接提升赛道上的动力响应表现。后部的摇臂安装枢轴孔位做了同轴度强化设计，孔位周边的加厚凸台能承受后悬挂传递的路面冲击，不管是街道骑行的细碎颠簸，还是赛道上重刹入弯、给油出弯的大载荷冲击，枢轴位置都不会出现形变导致的后轮定位偏移。设计过程中，针对非关键特征做了合理简化，比如一些不影响安装、不参与受力的表面小凸起、工艺倒角做了规整化处理，既保留了所有安装、

　　受力相关的关键尺寸精度，又降低了模型的数据量，方便后续做有限元分析、改装结构设计时的运算效率。从安装边界来看，机架整体的外轮廓尺寸完全适配原车的外观覆盖件安装点，侧盖、油箱、座椅下方的固定卡扣位都做了位置还原，改装时不需要调整覆盖件的安装位置就能直接适配，同时预留的周边间隙也符合原车的布线、管路走向空间，点火线路、冷却管路、燃油管路的走位空间都没有被结构侵占，装车时不会出现管线挤压、干涉的问题。在概念车型开发场景中，这类经过实车扫描验证的机架模型，可以直接作为整车布局的基准骨架，设计师只需要在这个基础上调整外观覆盖件造型、升级动力组件的安装位，不需要重新验证机架本身的受力合理性，能大幅缩短概念车从设计到落地打样的周期。

　　对于老车修复的从业者来说，很多停产多年的二冲程车型原厂机架数据缺失，遇到机架变形、损坏的情况很难找到替换件，这个模型可以作为数控加工、3D打印金属样件的基准数据，按照原车的材料工艺制作替换机架，能最大程度还原老车的骑行质感。建模过程中针对不规则曲面的处理，完全遵循最大材料条件下的表面成型逻辑，也就是说在不规则曲面的建模时，保留了足够的加工余量，后续不管是做机加工还是铸造成型，都有足够的余量做表面精加工，不会出现因为模型曲面偏薄导致的加工后强度不足问题。整体结构的受力传递路径非常清晰，从转向立管传入的路面冲击、发动机工作带来的振动、后悬挂传递的跳跃载荷，都能通过主梁的闭合箱型结构分散到整个机架，不会出现单点受力过大的问题，和原厂焊接机架的受力逻辑完全一致，不会因为逆向建模出现结构强度的偏差。
