雅马哈TZ250摩托车5KE气缸总成结构

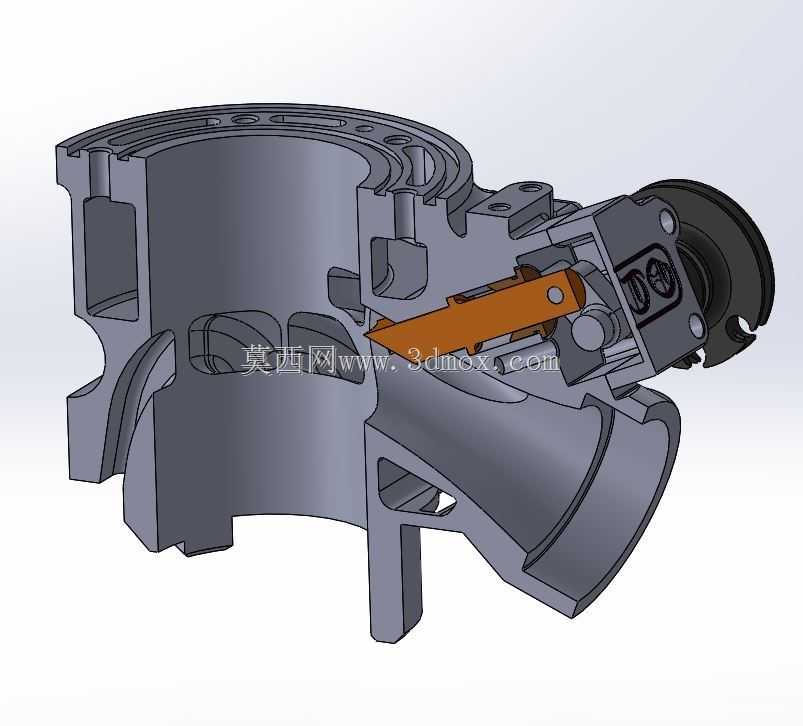

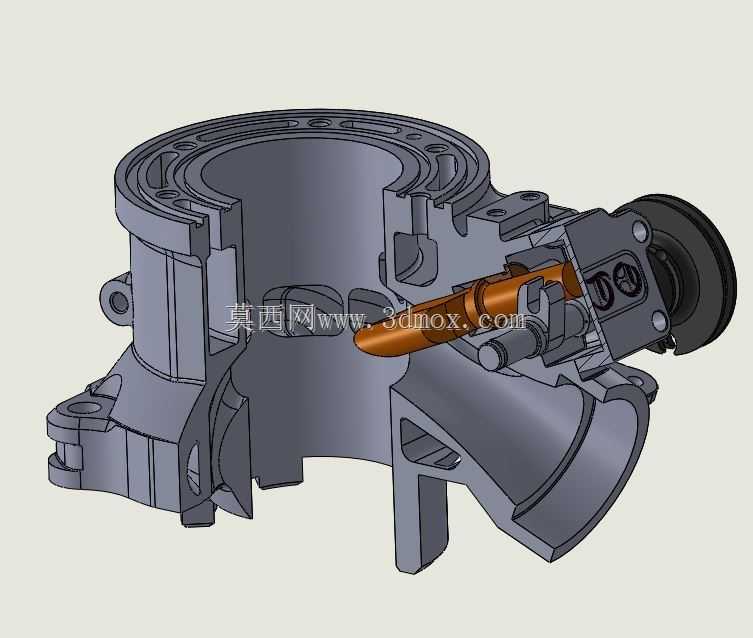

　　这套气缸总成是两冲程越野摩托车动力系统的核心承压与做功部件，主要适配雅马哈TZ250系列越野竞技摩托的动力单元，在实际骑行场景中，直接承担可燃混合气压缩、燃烧膨胀做功、排气导流的全流程功能，是决定发动机动力输出特性、高转响应速度、运行可靠性的核心结构件。从结构设计逻辑来看，该气缸采用分体式集成布局，将气缸筒身、排气接口、安装支耳、阀系安装位整合为一体铸造成型的主体结构，减少了多部件拼接带来的密封失效风险，同时针对越野骑行的高强度振动工况，在各安装连接位置做了加厚加强的筋位设计，避免长期高负荷工况下出现连接位开裂、缸体变形的问题。在实际功能实现上，气缸内壁的工作段需要与活塞组件形成高精度的滑动配合，设计时严格控制了缸筒内径的圆柱度、

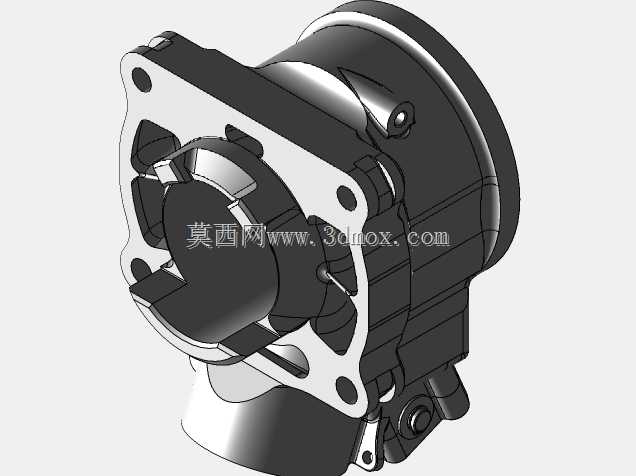

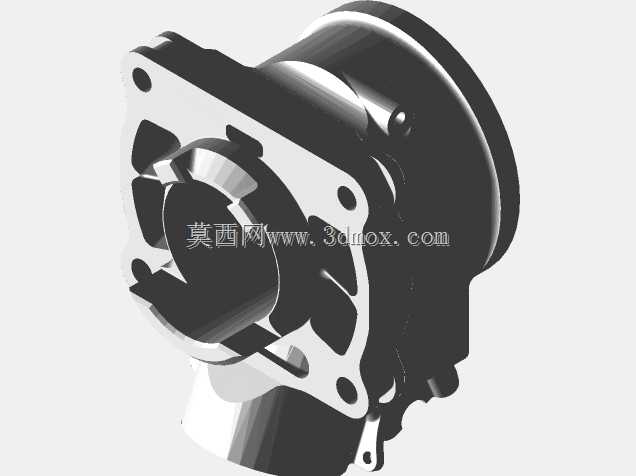

　　表面粗糙度参数，保证活塞环在往复运动过程中能实现可靠的气封与油封，减少窜气、窜油问题，维持气缸内的工作压力稳定；侧面集成的排气通道采用渐扩式流线型内壁设计，能够在排气冲程快速引导燃烧后的废气排出，降低排气阻力，匹配两冲程发动机高转区间的扫气需求，提升动力输出的顺畅度。从安装边界来看，该气缸总成的上端面通过均布的螺栓孔与气缸盖连接，配合金属密封垫实现燃烧室的高压密封，下端面定位止口与曲轴箱的安装位精准配合，保证缸筒中心与曲轴连杆机构的运动中心完全同轴，避免活塞运动过程中出现偏磨；侧面伸出的排气接口采用标准化的卡接安装结构，能够直接匹配对应规格的排气前段管路，周边预留的传感器安装位可以适配排气温度检测、缸体温度检测等附加监测部件，

　　满足竞技调校时的数据采集需求。设计过程中针对两冲程发动机的热负荷特性，在缸体外部的散热鳍片布局上做了优化，鳍片的走向顺着车辆行驶时的迎风方向设置，在高速骑行时能够利用迎面气流快速带走缸体燃烧产生的热量，避免长时间高负荷运行时出现缸温过高、动力衰减、拉缸等故障；同时集成在缸体侧面的阀系安装结构，直接与进气控制阀组件配合，精准控制进气口的开闭时机，匹配发动机不同转速下的进气需求，保证低扭输出与高转动力的平衡。在实际维修与改装场景中，该气缸的结构设计充分考虑了拆装便利性，各连接螺栓的操作空间预留充足，不需要拆解过多周边部件即可完成缸体的拆卸与检查，安装支耳的位置设计也兼顾了不同改装配件的适配性，能够兼容同系列不同迭代版本的周边配套部件，

　　降低维修与改装的配件匹配成本。从结构强度设计来看，缸体主体采用铝合金高压铸造成型，在保证整体轻量化的同时，在缸筒外壁、螺栓连接位、排气接口等应力集中区域做了局部加厚处理，能够承受越野骑行过程中频繁的颠簸振动、发动机瞬时高负荷输出带来的机械冲击与热冲击，避免长期使用后出现结构变形、密封失效等问题；内部的气道走向经过反复优化，减少了气流在通道内的涡流损失，让进排气过程的气流流动更加顺畅，提升发动机的充气效率，进一步释放动力潜力。
