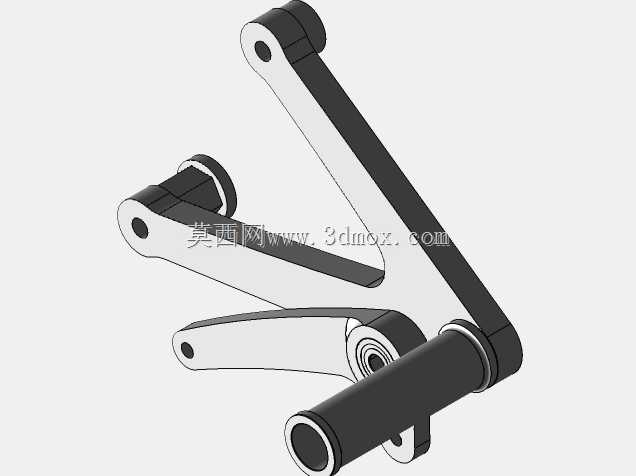

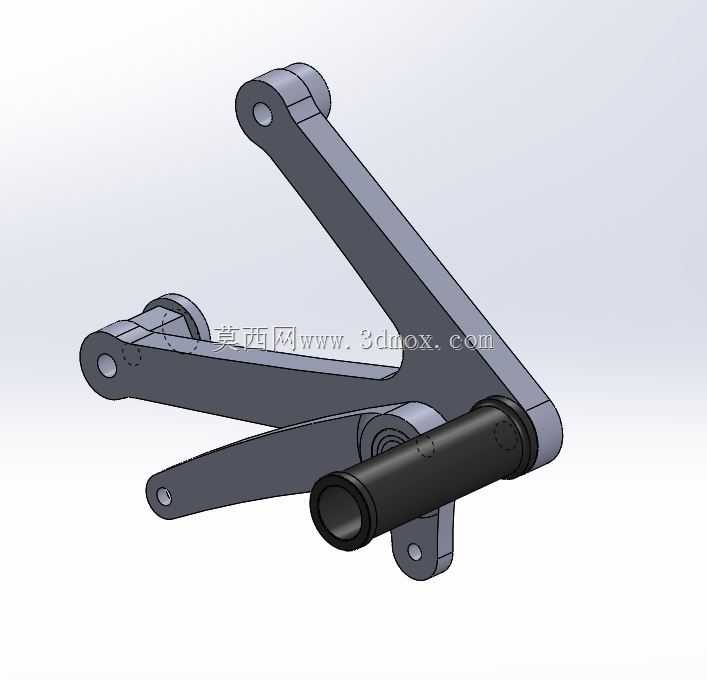

KTM超级摩托RR左后设置改装支架结构

　　这套结构件针对KTM250/350/450系列越野摩托的公路赛事化改装场景设计，核心作用是完成车辆左后区域的安装位重构，适配原厂车型从越野用途向公路竞速用途的定位转换。从实际赛事改装的落地需求来看，越野车型原厂的后安装位布局偏向非铺装路面的长行程减震、高位排气布局，在铺装路面竞速场景下，需要重新布局后脚踏、后刹车泵安装位、车身整流罩固定点，同时兼顾赛道激烈驾驶下的结构强度需求，这套原型结构正是为这类自定义改装提供基础安装基准。设计阶段首先考虑了安装边界的适配性，所有连接孔位完全匹配原厂车架的对应安装点，不需要对原厂车架进行焊接、打孔等破坏性改动，改装时可以直接通过螺栓完成固定，降低改装施工的门槛，

　　也能保证车辆在需要恢复原厂状态时可以快速回装。结构主体采用多臂式的承力布局，三个主支撑臂分别对应车架上的三个原厂固定点，形成稳定的三角承力结构，在赛道工况下频繁的重心转移、急加速急减速带来的载荷冲击下，能够避免结构出现共振或者形变，保证安装在其上的后脚踏、刹车组件位置稳定，不会因为结构形变导致操控手感出现偏差。横向延伸的管状结构为改装件的拓展安装预留了充足的空间，管体采用空心结构设计，在保证径向抗扭强度的同时降低整体重量，符合公路赛车的轻量化设计需求，管体两端的安装平面可以适配不同规格的后刹车油壶、线束固定卡扣、整流罩支架等附属部件。结构上的所有连接孔位都做了沉台设计，螺栓安装后端面不会突出结构表面，避免和周边的减震运动部件、

　　后轮组件发生运动干涉，同时所有棱边都做了圆角过渡处理，减少应力集中点，提升结构的疲劳寿命。在实际改装应用中，这套结构可以作为基础载体，改装者可以根据自身的骑行姿态需求，在预留的拓展安装位上调整后脚踏的高度、前后位置，适配不同身高骑手的赛道骑行三角设定，也可以根据选用的改装排气、后刹车总成的规格，调整对应部件的安装位置，不需要重新设计制作主承力支架，大幅缩短自定义改装的设计和加工周期。结构的整体安装轮廓完全避开了后轮跳动的运动包络线，即使在减震全压缩的极限工况下，也不会和轮胎、后挡泥板组件发生剐蹭，同时预留的间隙也能满足雨天骑行时轮胎带起的泥沙排出需求，避免泥沙在结构缝隙处堆积造成连接件锈蚀。
