可调式V型定位夹持工装夹具

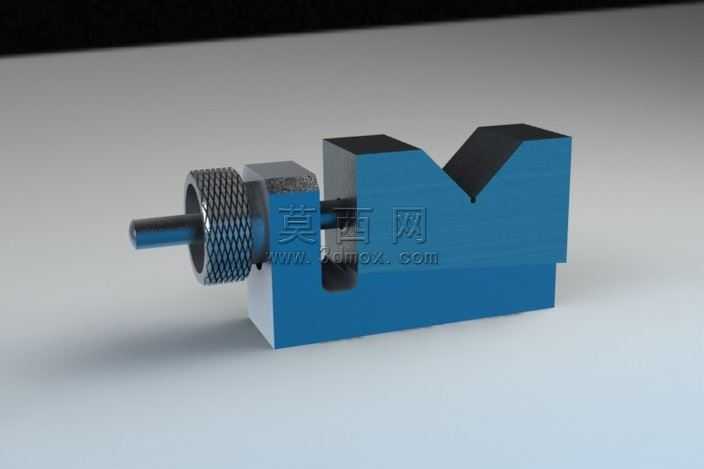

本作品为可调式V型定位夹持工装，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的尺寸配合公差要求，对每一处装配结构都做了干涉校验，确保各活动部件可顺畅运作无卡滞。模型主体采用V型块作为核心定位结构，V型开口角度经过力学测算，可适配不同直径的轴类零件装夹需求，侧方配置的滚花调节螺杆采用梯形螺纹传动结构，转动时可带动顶紧块平稳进给，实现对工件的无级夹紧调节，滚花部位做了防滑纹理建模，还原实际操作时的握持摩擦力特性。渲染阶段采用哑光金属材质搭配工业蓝涂装主体，金属调节部件赋予磨砂金属质感，表面粗糙度参数设置贴合实际机加工零件的表面状态，场景采用柔和的影棚布光，清晰呈现V型槽的定位结构、螺杆的进给行程、底座的安装定位面等关键结构细节。设计思路围绕机加工场景中轴类零件的快速装夹定位需求展开，摒弃传统固定V型块适配性差的缺陷，通过侧方螺杆调节结构实现一定尺寸范围内的工件通用装夹，底座预留的安装槽可适配不同工作台的固定需求，整体结构紧凑无冗余设计，各部件的受力路径经过合理规划，夹紧时作用力均匀分布在V型支撑面与顶紧端面，避免工件装夹变形，同时兼顾操作便捷性，无需额外辅助工具即可徒手完成夹紧调节，适配钳工划线、工件检测、小型零件铣削加工等多场景的装夹使用需求，建模时对螺纹牙型、滚花纹理、V型面倒角等细节都做了精细化还原，可直接用于工程出图、3D打印验证以及工装加工生产参考。
