卡莱菲黄铜自动补水阀暖通系统结构

　　这套阀体结构主要面向闭式采暖、空调水系统及小型热力站的补水支路设计，核心作用是在系统压力低于设定值时自动向回路补入冷水，维持循环系统所需静压，避免因失水、排气或检修后压力不足造成水泵气蚀、换热效率下降及高位管路空管。阀体采用典型黄铜锻压件思路，主体流道沿横向布置，一端为带软管接头的进水侧，另一端接入系统回水或补水点，顶部设置调压与启闭相关的膜片腔结构，侧部小口径接口可兼顾压力表、截止控制或检修旁通功能，底部带滚花锁紧螺母，便于在紧凑管路空间内完成拆装。

　　从现场布置看，这类阀件常安装在锅炉回水端、分集水器附近或换热机组补水管上，位置需要预留操作空间：顶部调节帽应避开管道、保温层和墙面，便于检修人员用手或工具调整设定压力；侧部小接口周围要留出压力表读数和扳手操作距离；底部锁紧螺母下方不宜紧贴支架，以免维护时无法松开。进水端的波纹软管接头具有一定错位补偿能力，可吸收安装时的轻微轴向偏差和角度偏差，但不能把它当作长期承重部件，软管走向应保持自然弯曲，避免强行扭转造成密封面受力。

　　结构设计上，黄铜材料兼顾了耐水腐蚀、切削加工性和铸造成型稳定性，适合民用暖通与工业轻工况水系统。主阀体内部并非简单直通通道，而是围绕自动减压、止回和截止功能组织流道：进水压力经过阀瓣节流后降至系统设定压力，膜片或活塞感压机构根据出口侧压力变化调节阀口开度；当系统压力达到设定值，阀口趋于关闭，补水停止；压力下降后再次开启。阀体上铸出的流向箭头提示安装方向，建模和选型时不能仅凭接口外形判断，反向安装会导致感压逻辑失效，甚至出现无法补水或不能关闭的问题。

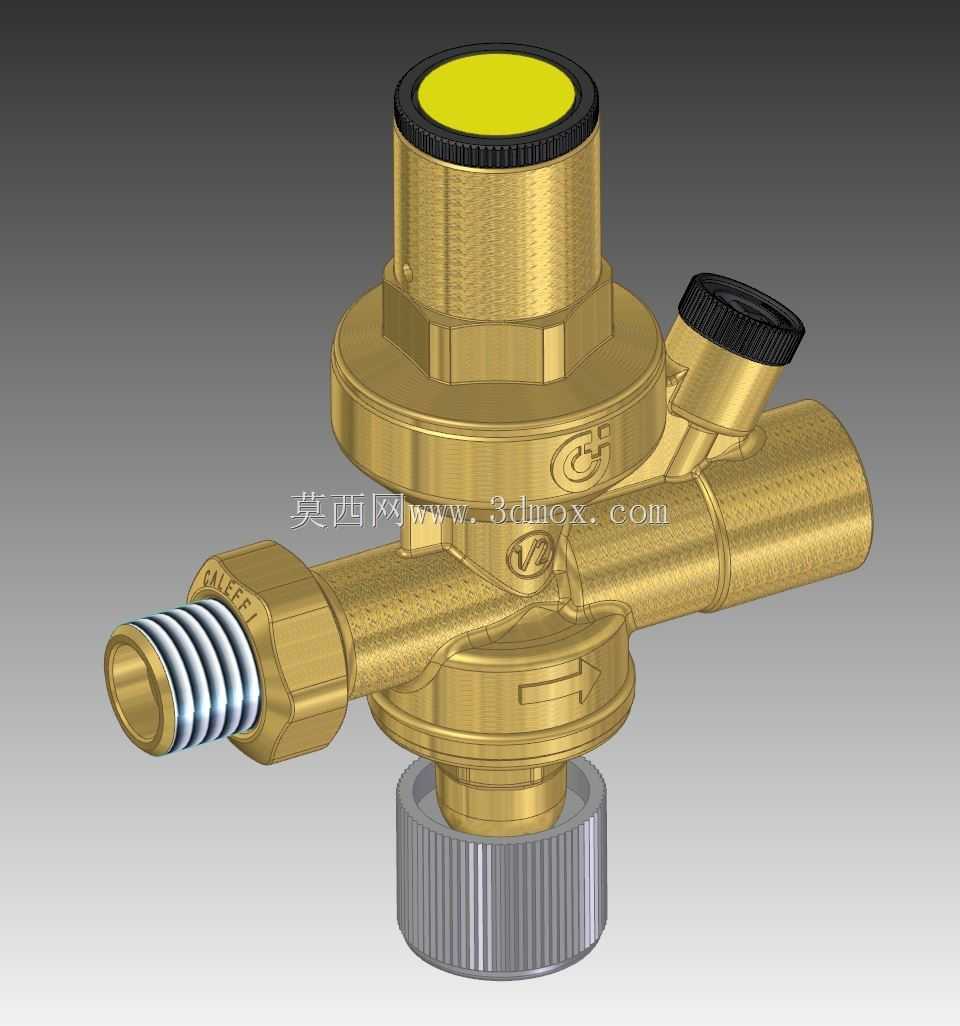

　　外形边界方面，整体呈横向管状加顶部圆柱调节腔的组合形态，主通道长度决定了管路开孔间距，顶部圆柱帽为最高轮廓，侧部斜向小阀帽形成第二操作高度，底部灰色螺母构成下边界。进行机组三维布置时，应把这些突出特征全部纳入干涉检查，尤其要关注保温层厚度：黄铜阀体在采暖系统中通常需要保温，若按裸阀尺寸预留空间，后期包裹保温后顶部调节帽可能被顶板或邻近管道压住。进水软管的弯曲半径也要在模型中保留真实扫掠范围，不能只画成直线接口，否则现场装配时容易出现软管折弯、通流面积减小的隐患。

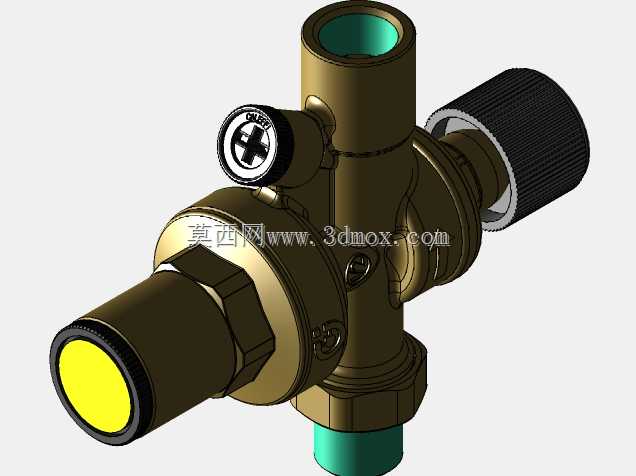

　　密封与连接是这类产品建模时需要重点表达的部分。端部螺纹、六角压紧面、阀帽滚花和膜片腔台阶都应保留，因为这些特征不仅影响外观，更决定装配关系。顶部黑色帽盖与黄色标识面形成明显操作区域，黄色面可用于标示调节范围或品牌识别；侧部黑色旋钮对应手动控制或检修功能，其轴线相对主体倾斜，便于在管道正面操作。底部滚花螺母采用细密直纹，说明该处需要手动预紧或借助工具辅助锁紧，模型中应体现齿纹周向分布，而不是简化成光面圆柱。

　　在工程应用中，自动补水阀虽然体量小，却关系到闭式水系统的压力稳定性。选型时需要同时核对接口规格、设定压力范围、进口水源压力、出口工作压力以及是否需要内置止回和关断功能。三维结构若只关注阀体外观而忽略内部流道和功能接口，后续做管路原理验证、维护空间分析和备件匹配时都会产生偏差。较完整的建模方式应当保留主阀体、调节帽、侧部控制阀、进水软管接头、底部锁紧螺母、密封端面和流向标识，使设计人员能够直接在暖通机组或管廊布置中判断安装姿态、操作可达性和周边干涉风险。

　　实际维护场景中，阀体周围还需考虑排水和观察条件。补水阀接入自来水或软化水支路后，前端通常配置过滤器和截止阀，后端接入循环系统；若空间过于拥挤，滤芯清洗、压力表更换和压力重新设定都会变得困难。因此在数字样机阶段，应把该阀作为带操作包络的功能件处理，而不是单纯管路附件。顶部调节帽需要向上的提按或旋转空间，侧部旋钮需要手指或小型扳手的回转空间，端部六角接头需要扳手摆动角度，底部螺母则需要下方避让区。

　　从制造角度看，黄铜主体多采用锻造成型后机加工密封面和螺纹孔，外部铸造圆角、加强凸台和品牌浮雕均服务于强度与成型工艺。流道转折处壁厚应均匀，避免水压长期作用下产生薄弱区；膜片腔与主通道之间的同轴度、阀瓣导向位置和密封面平面度，都会影响压力控制精度。外观上可见的金属光泽、滚花、螺纹和六角面，本质上都是功能结构的外在表现，建模时保留这些细节，有助于装配人员理解产品的真实使用方式，也能让管路布置、维修手册和设备展示保持一致。
