FRC竞赛魔术任务升降拾取机器人

　　这套机器人结构面向青少年工程对抗赛事中的定点投放、高位置物与环形道具拾取任务开发，整体采用轮式移动底盘搭配高位垂直升降塔架的布局，底盘框架以镂空桁架形式搭建，在控制整机自重的同时保证抗冲击刚度，能够承受赛事中频繁启停、侧向碰撞以及快速转向带来的交变载荷。底盘四周预留防撞安装位，底部行走轮组按照矩形支撑点位布置，轮距与轴距覆盖底盘大部分外轮廓，使整机在举升高位负载时仍能保持稳定的防倾覆边界，避免高速动作过程中重心偏移引发侧翻。

　　低位执行端围绕环形浮圈类道具设计，前端配置弧形托举与夹持联动结构，可从地面直接兜取环形物件，托板轮廓贴合道具曲面，拾取后物件被约束在底盘前部低位区域，降低高重心负载对行走稳定性的影响。前端拾取支架采用三角斜撑加固，铰接点位设置耐磨衬套安装位，保证反复开合动作下的同轴度与使用寿命。

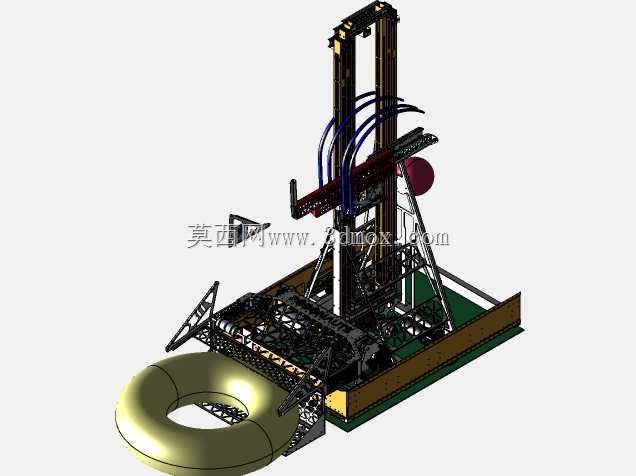

　　中部垂直升降塔架为整机核心功能部件，采用双立柱平行导向结构，立柱内部预留传动带或链条走线空间，侧向布置多组平行导向滑轨，滑台沿立柱全程升降，将末端执行器推送至远超底盘高度的置物位置。塔架根部与底盘主框架通过多组角撑连接，受力路径直接传递至底盘纵梁，减少高位负载时的框架晃动。升降滑台前端搭载横向伸出的拾取臂，臂体配置多根并行弹性管线，用于末端执行器的气动或动力传输，管线沿臂体弧度排布并预留弯折余量，避免滑台升降过程中管线拉扯干涉。

　　高位末端设置可翻转的置物托架与圆盘形定位构件，能够完成道具的抓取、抬升、悬挂与释放动作，托架在收回状态下贴合塔架侧面，减少整机横向外廓尺寸；伸出状态下向外拓展作业半径，可对接赛场高位置物架。整机外廓在行走状态下保持紧凑轮廓，所有突出构件均不超出底盘防撞边界，升降至最高工位时，末端作业高度覆盖赛场高层得分区域，安装边界充分考虑赛事规则对机器人起始尺寸与展开尺寸的限制，折叠状态可完全收纳于规定起始区域内。

　　结构设计过程中大量采用标准铝型材与板材镂空拼接，框架杆件之间通过角件与连接板组合固定，既方便赛事现场快速拆装维护，也便于根据测试结果调整轮距、臂长与配重位置。底盘上部预留电气控制元件、气源组件与动力源的安装仓位，线束沿桁架杆件内侧走线，运动部件与固定管线之间预留安全间隙。转向与行走组件的安装孔位采用标准化阵列设计，可适配不同直径的行走轮与减速驱动模块。

　　从工程落地角度看，该结构把移动转运、低位拾取、高位举升、精准投放四个动作链路整合在同一台设备上，低位拾取机构利用大弧度托面降低对位难度，高位升降机构通过长行程导向保证举升过程的直线精度，桁架式底盘则在轻量化与刚性之间取得平衡。各运动轴的行程、限位安装位与传感器支架均在结构中预留，后续调试时可直接加装位置检测元件，实现拾取、举升、释放动作的半自动或全自动流程控制，整套结构也可为同类轻型高速作业移动机器人的方案设计提供布局参考。
