竞赛级全向移动清扫巡检机器人结构

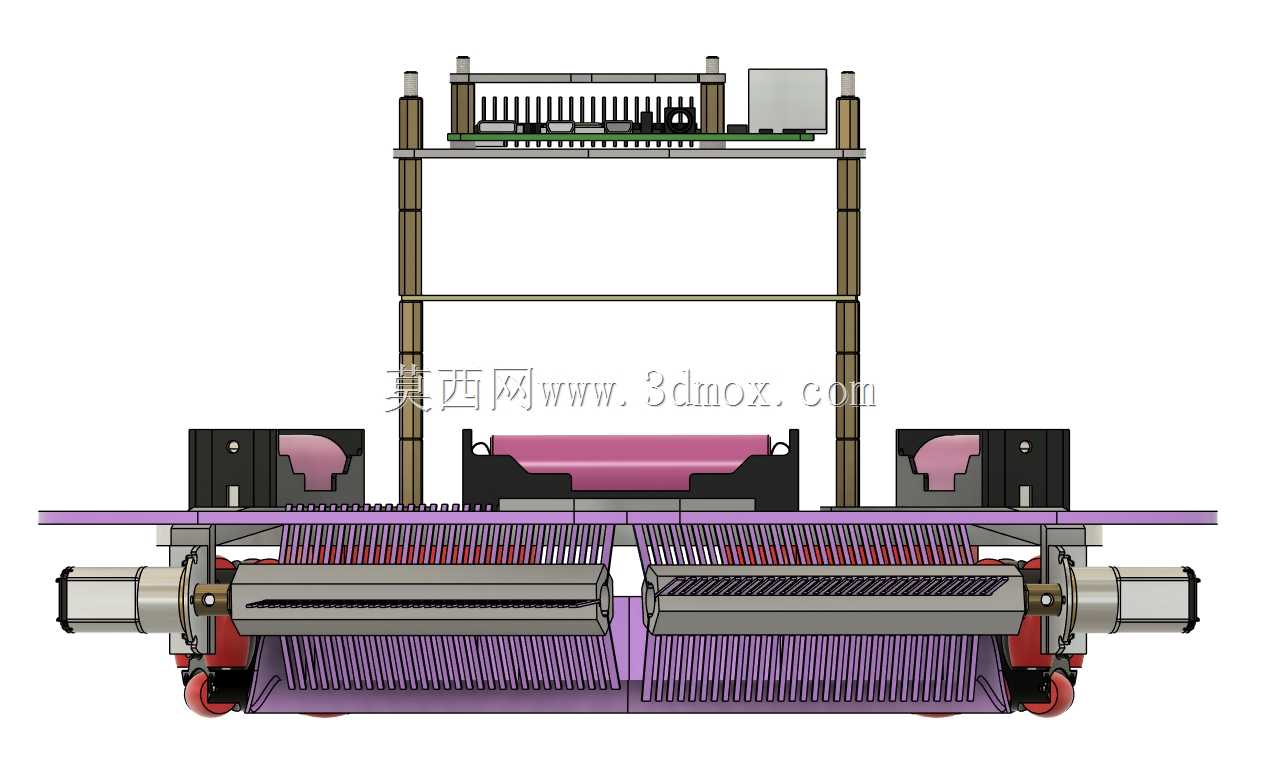

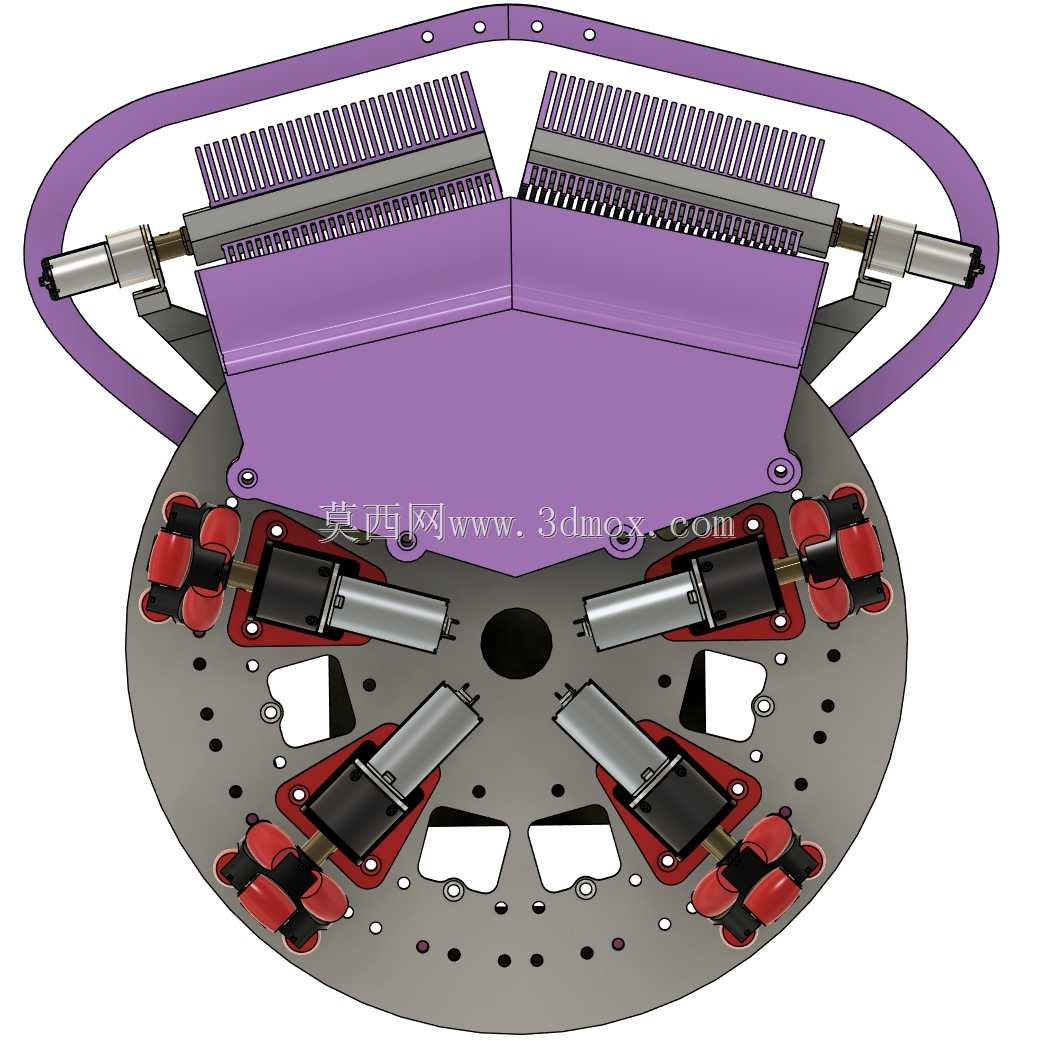

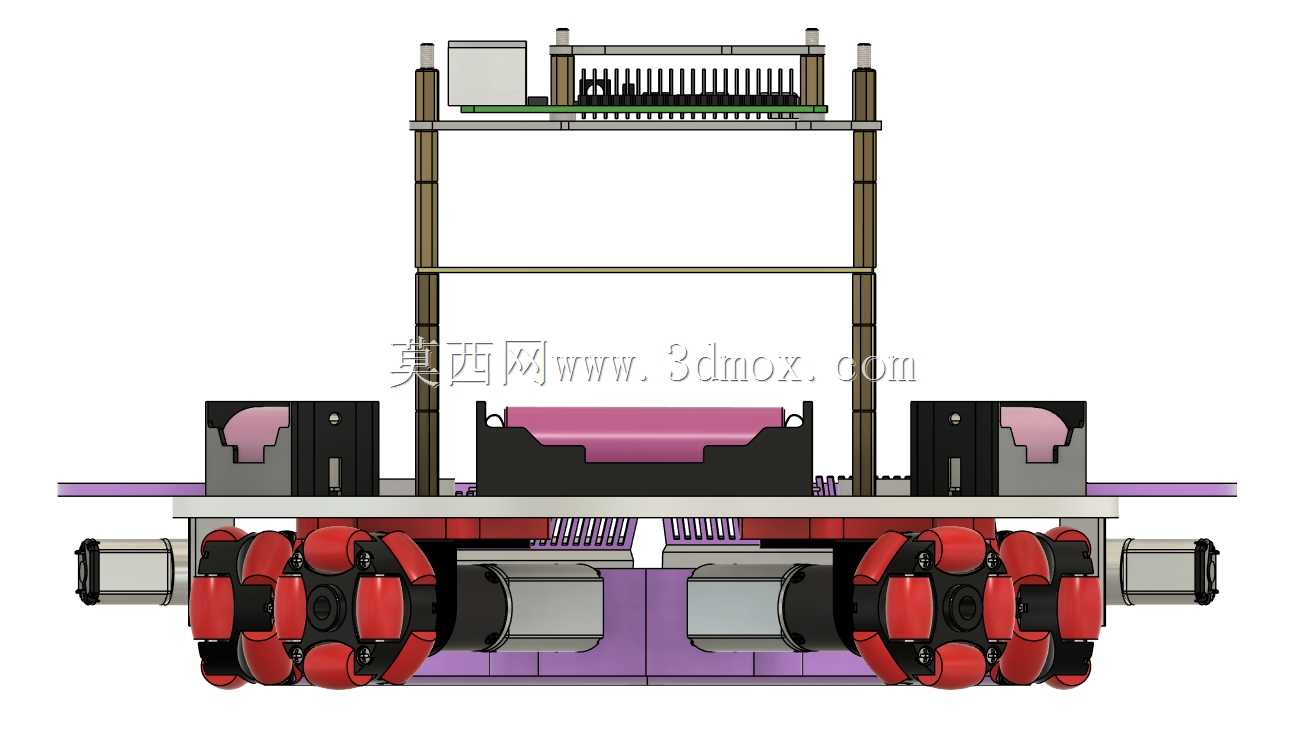

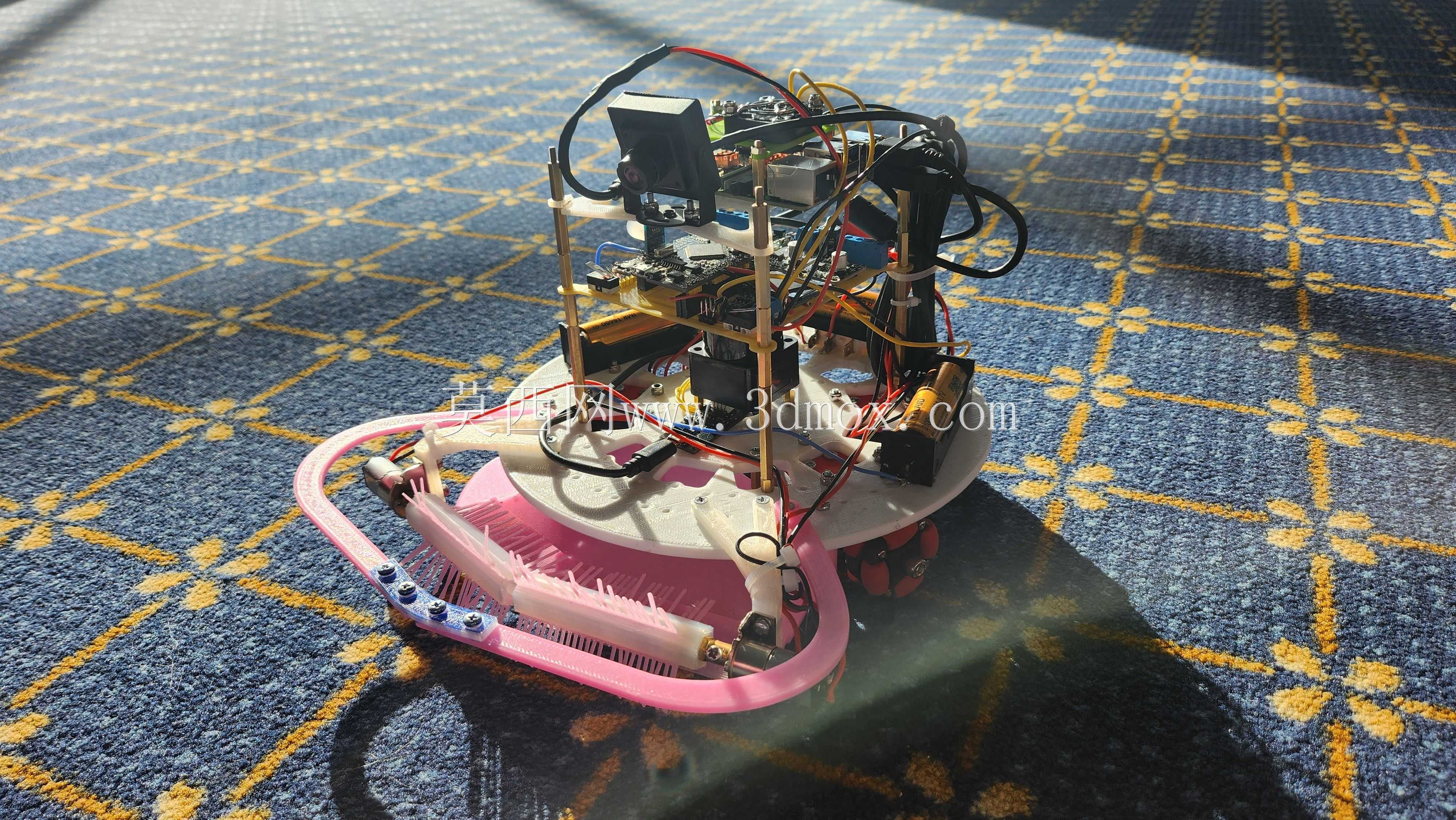

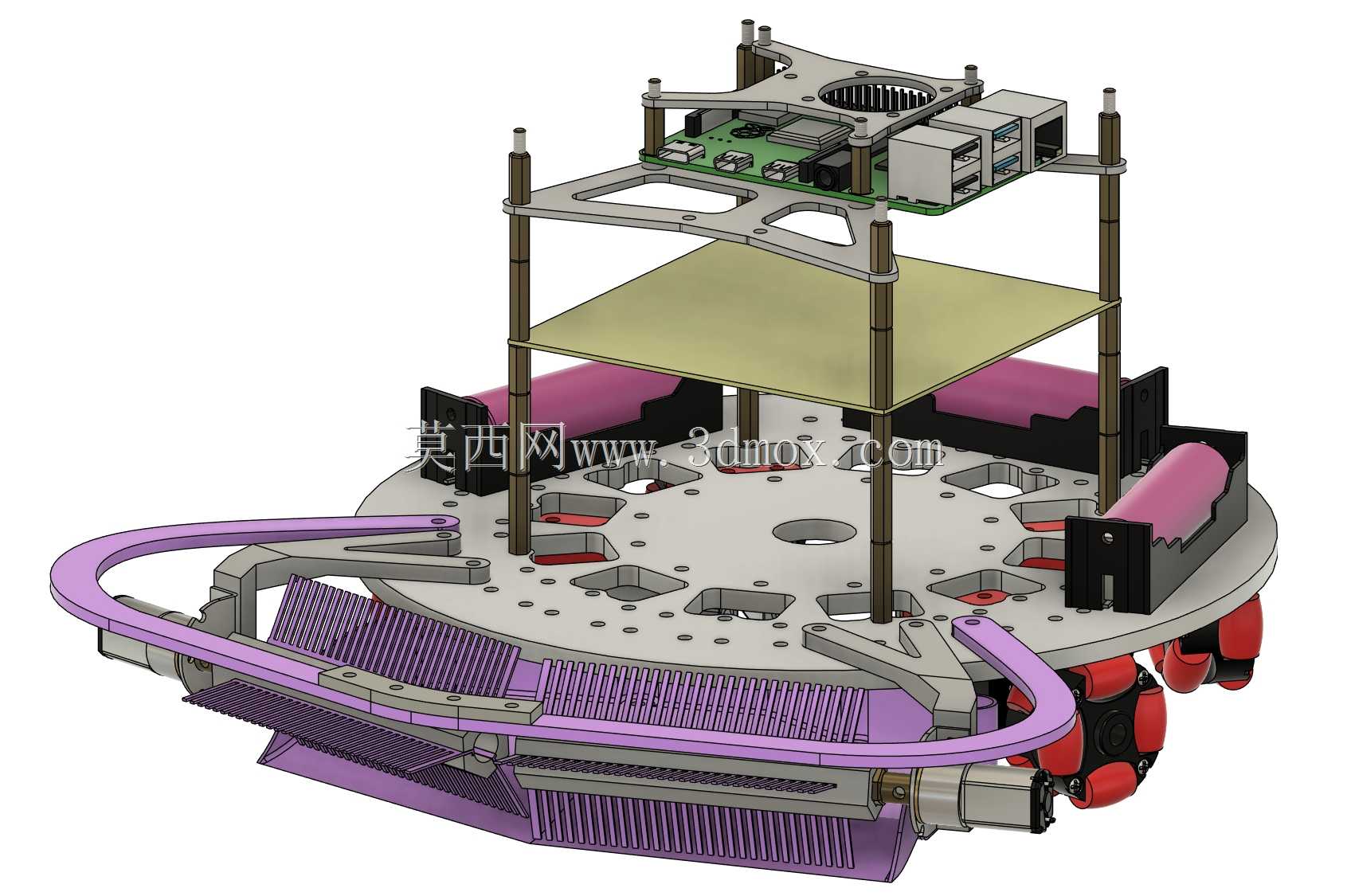

　　这套移动机器人结构面向室内竞赛场地中的自主巡线、目标识别与地面清扫任务开发，整体采用分层堆叠式布局，把行走执行、刷扫收集、视觉感知、电控驱动和上层运算模块集中在紧凑的圆形底盘范围内，适合在规则限定的场地边界内完成快速启停、转向避障和定点作业。底盘下部以粉色环形框架作为外围防护与刷体安装基准，环形轮廓能够在机器人发生侧向碰撞时先接触场地围挡，避免内部线束、舵机和传感器直接受冲击；框架内侧布置横向滚刷与柔性挡边，滚刷轴线贴近底盘前侧作业区，挡边沿弧形边缘延伸，可把散落在地毯或平整地面上的轻质颗粒物收拢到刷扫路径中。行走部分选用小型全向轮组件，轮系围绕底盘中心均布，依靠辊子的小滚子轴线与轮面切线方向形成复合运动，

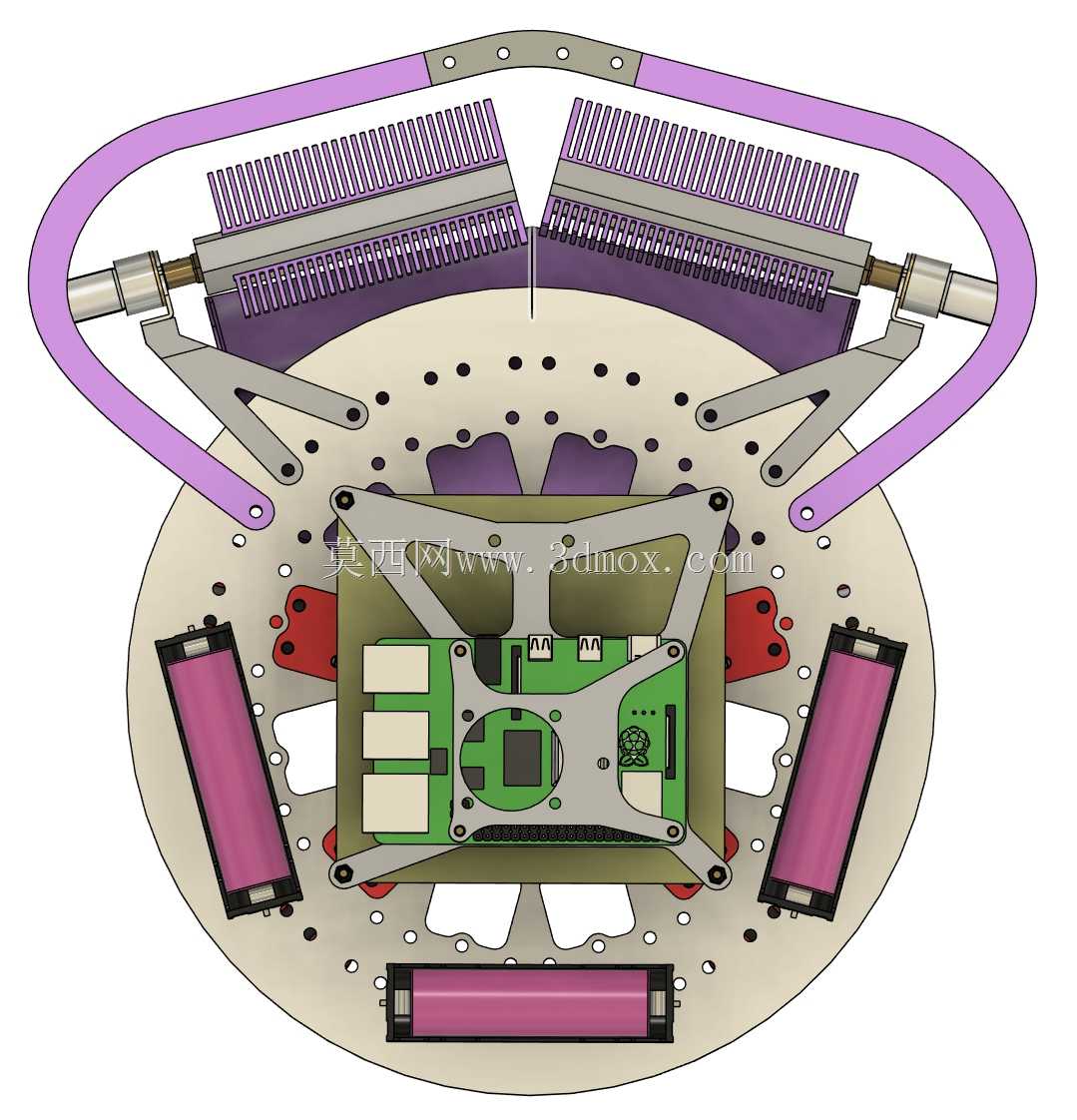

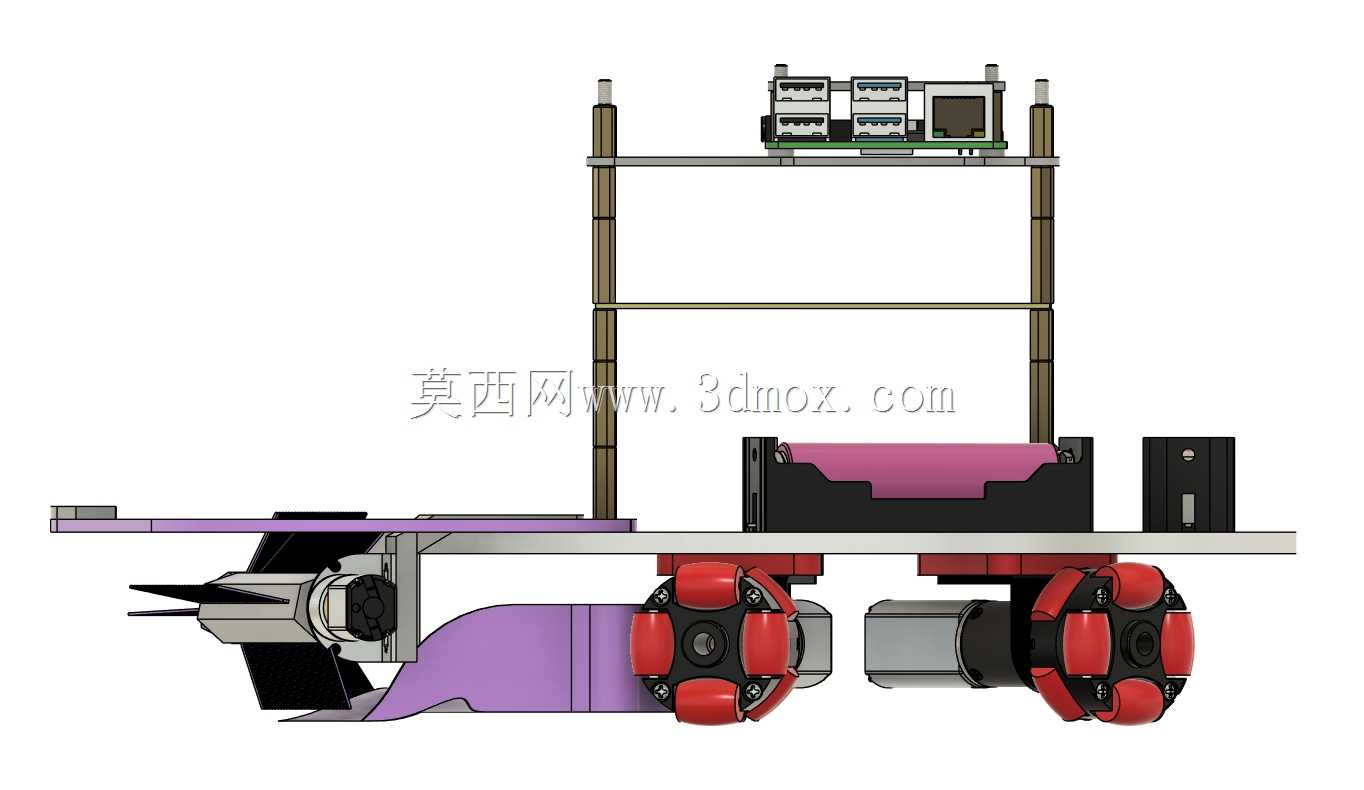

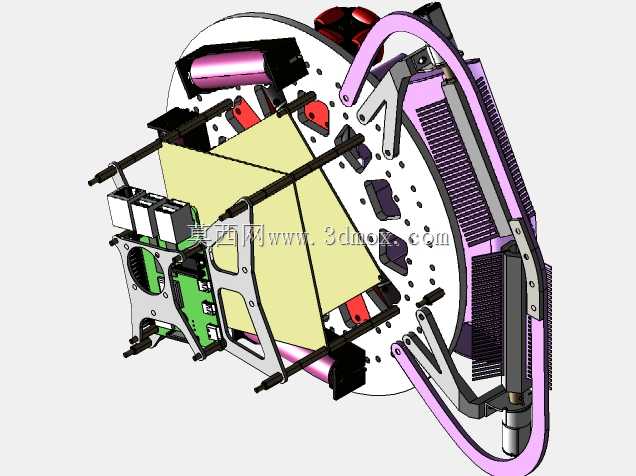

　　使整机能够在不改变机身朝向的情况下完成横移、斜行和原地旋转，这对狭窄赛道中调整取料、刷扫和对靶角度很有价值。轮组安装座预留了独立高度调节余量，装配时可通过垫片或腰形孔修正四个接地点的共面度，减少地毯纹理、场地拼接缝带来的悬空打滑。上层感知机构采用多自由度云台支架，立柱以铜柱和钣金件组合搭建，既控制整机重量，又能在调试阶段灵活调整相机、测距模块的安装高度与俯仰角。视觉模块位于较高位置，视野可覆盖底盘前方较大扇区，便于识别场地标识、目标物轮廓和边界线；云台关节处保留走线空间，电源线与信号线沿立柱内侧绑扎，避免机器人频繁转向时线缆被滚刷卷入或被轮组挤压。电控部分分层布置在底盘中部托盘，驱动板、控制板和电池之间通过隔离柱拉开间距，

　　防止功率器件发热影响上层传感器；大电流回路与弱电信号分开走线，接插件朝向便于检修的一侧，现场更换电池或调试驱动时不必拆解全部上层结构。结构设计上没有追求复杂外壳，而是把可维护性放在前面：每层板件均通过支柱定位，模块边界清晰，紧固件规格尽量统一，参赛队员在赛程间隙能够快速排查舵机、电机和传感器故障。底盘外围尺寸依据常见竞赛机器人的限界要求收敛，圆形轮廓在旋转时外接半径稳定，不会因边角伸出而误触边界；刷体最低点与行走轮最低点之间留有合理压差，保证刷毛贴地但又不会把整机顶起。安装边界方面，上部云台最高点与底盘直径形成较低重心比例，电池和驱动等较重件尽量贴近底层托盘，高速急转时可减小倾覆趋势；前端刷架通过快拆支架固定，磨损后可整体替换，

　　环形护框也能作为后续加装夹爪、推料板或标记机构的扩展基面。从实际使用看，这类结构不仅适用于机器人赛事，也可作为小型室内巡检、桌面清洁演示和自动化教学平台的机械原型，其核心在于把移动灵活性、作业执行器和感知硬件在有限空间内解耦布置，使调试者能够分别验证轮系运动学、刷扫接地效果和视觉识别链路，再逐步整合到完整自主流程中。
