商用自主移动清洁机器人整机结构

　　该整机围绕商超、写字楼大厅、医院走廊、展馆通道等硬质地面场景展开，核心任务是在人员流动环境中完成地面尘污推扫、湿擦洗拖与污水回收。设备采用立式箱体加轮式移动底盘的布局，上部为清水、污水、电气与控制单元的集中舱体，下部贴近地面布置刷盘、吸水扒、驱动轮和随动支撑轮，使清洁执行端尽量靠近地面，同时把水箱和电池等较重部件控制在较低区域，降低整机重心。

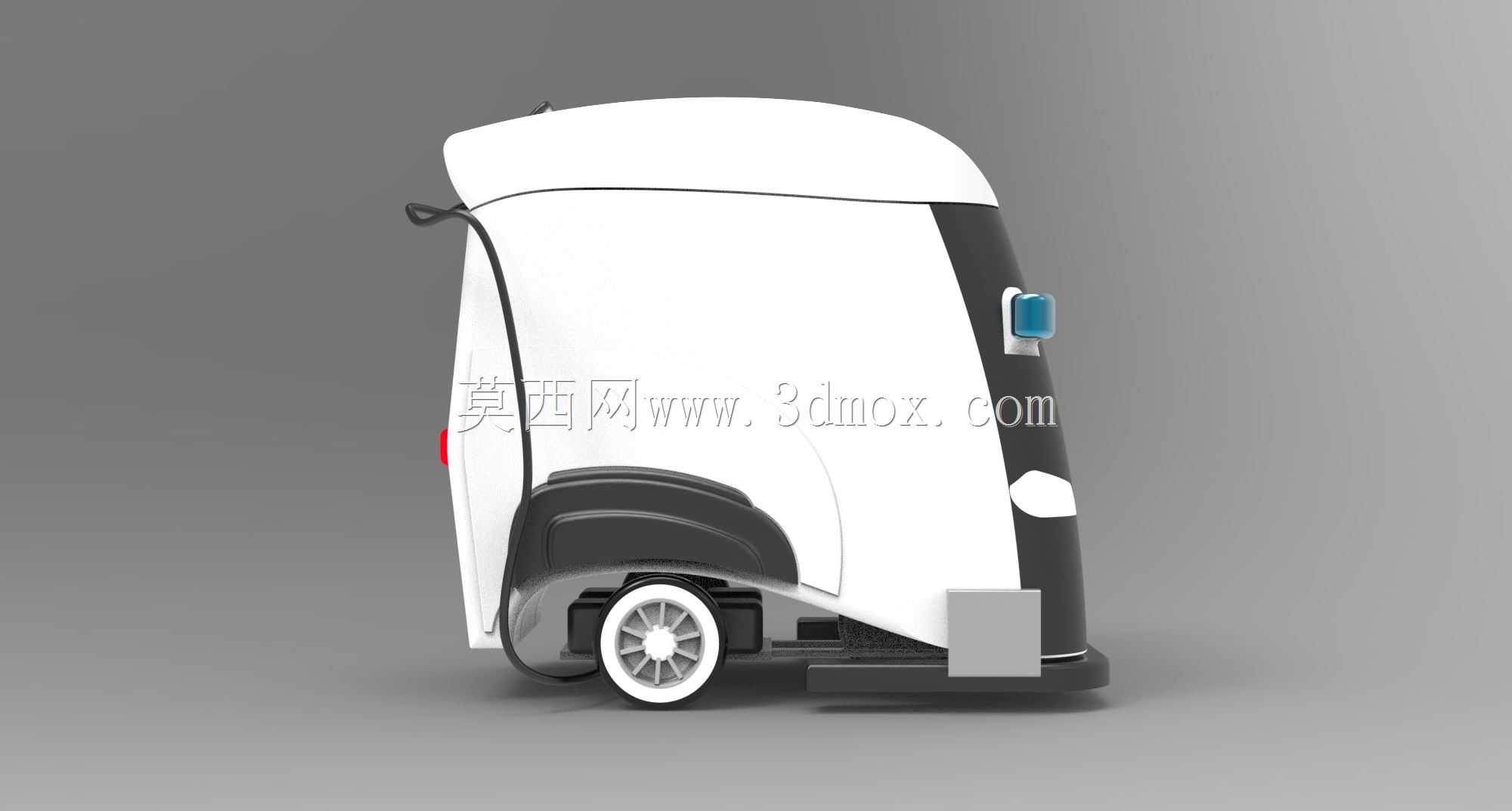

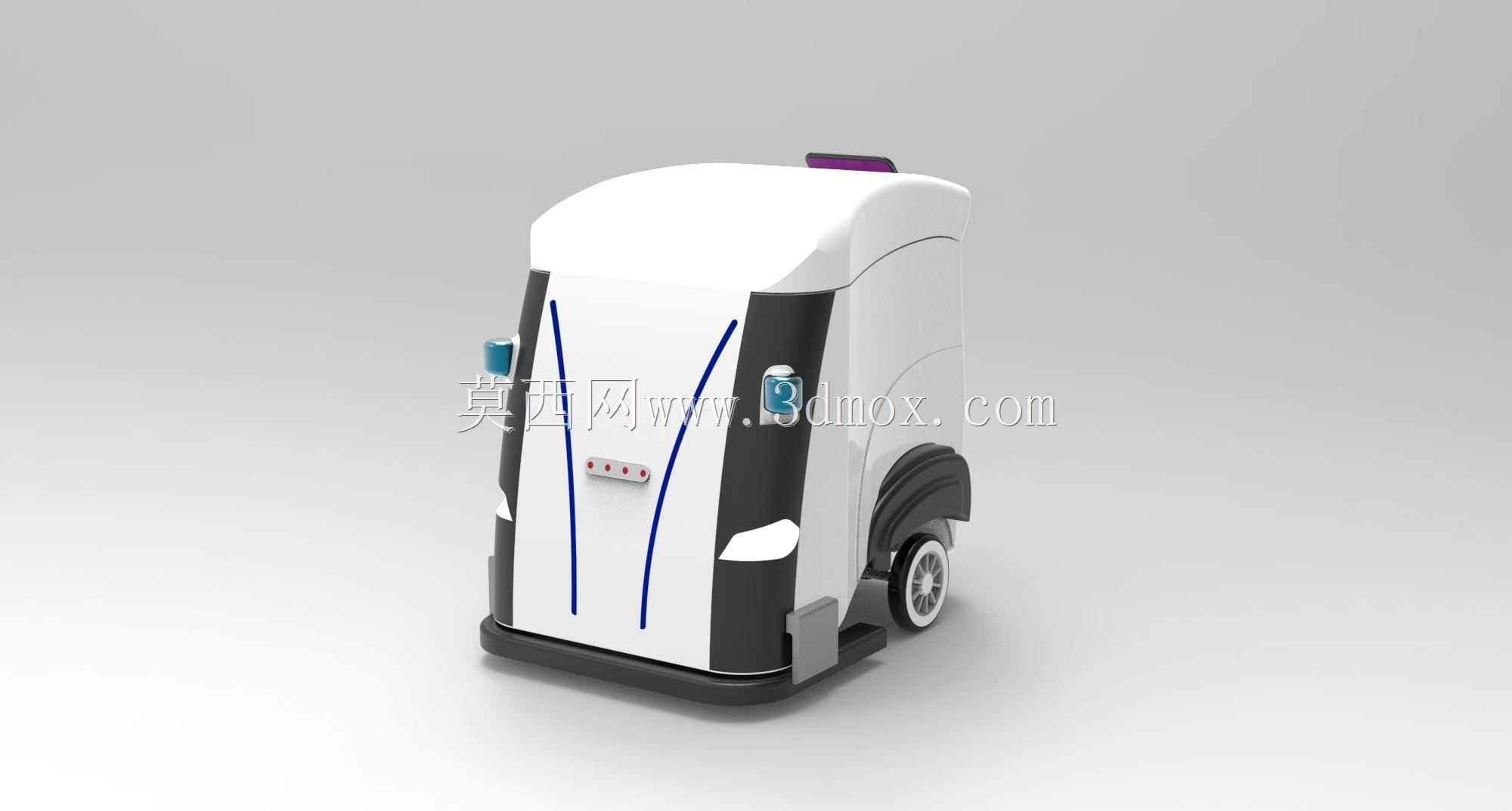

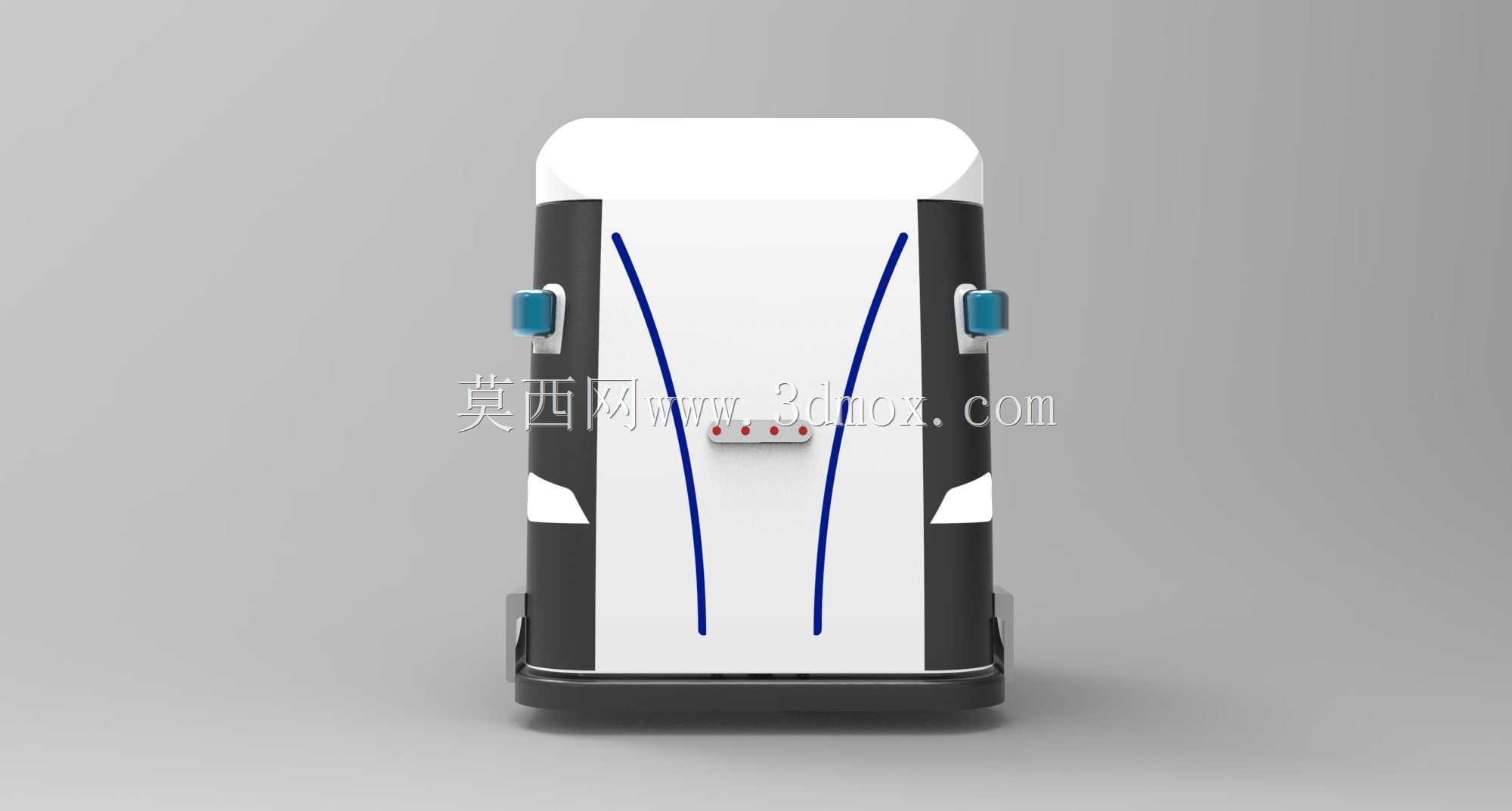

　　外形上，前部采用大弧面包覆件，侧面以黑白分色形成视觉分区，蓝色线条用于强化机身纵向感。顶部保留轻微凸起区域，可容纳传感器窗口、状态提示或急停相关安装位；前侧斜面对应人机交互与避障感知区域，便于在行进方向布置激光、超声、碰撞条或视觉模块。机身两侧预留维护开口，水箱加注、污水倾倒、滤芯清理和刷盘更换均可从侧向或下部完成，避免日常维护时拆解大面积外罩。

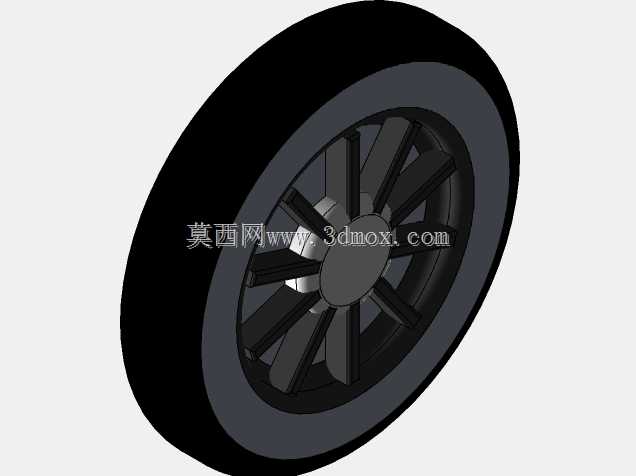

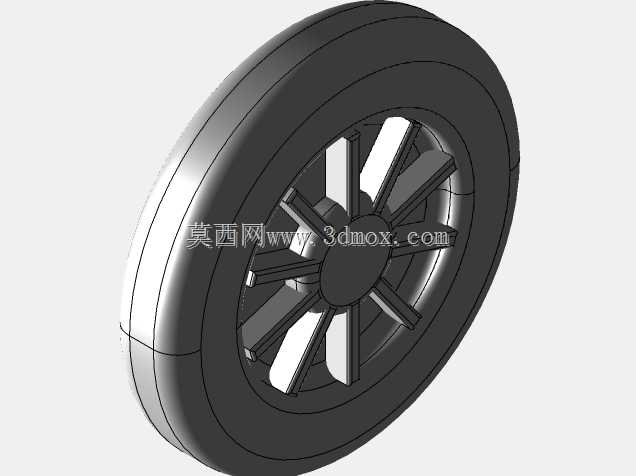

　　移动系统采用差速驱动思路，主动轮布置在底盘中后区域，配合前部或侧部万向轮形成稳定支撑。该方案转弯半径小，能够在货架端头、电梯厅、工位通道等狭窄区域完成转向；轮径选择兼顾越障与底盘高度，可越过门槛、地砖接缝和小型线缆槽，但整机底边仍需与地面保持较小间隙，以保证吸水扒贴合效果。底盘框架在建模时需要重点检查驱动轮悬架、刷盘抬升机构、吸水扒浮动连接和外罩安装点之间的干涉关系。

　　清洁执行部分通常包含清水喷淋、盘刷或滚刷擦洗、刮水扒抽吸以及污水箱负压回收。刷盘工作时需要具备一定下压量，并能随地面起伏小幅浮动；吸水扒位于刷盘后方，胶条唇边以连续线接触方式收拢污水，转弯时还要考虑侧向漏水量。结构设计中，刷盘电机、吸水风机、水泵、电池和控制器不宜简单堆叠，应按照水路、气路、电路分离原则布置：清水管路走向短且便于检查，污水通道尽量减少急弯，电气接插件远离水箱加注口和刷盘飞溅区。

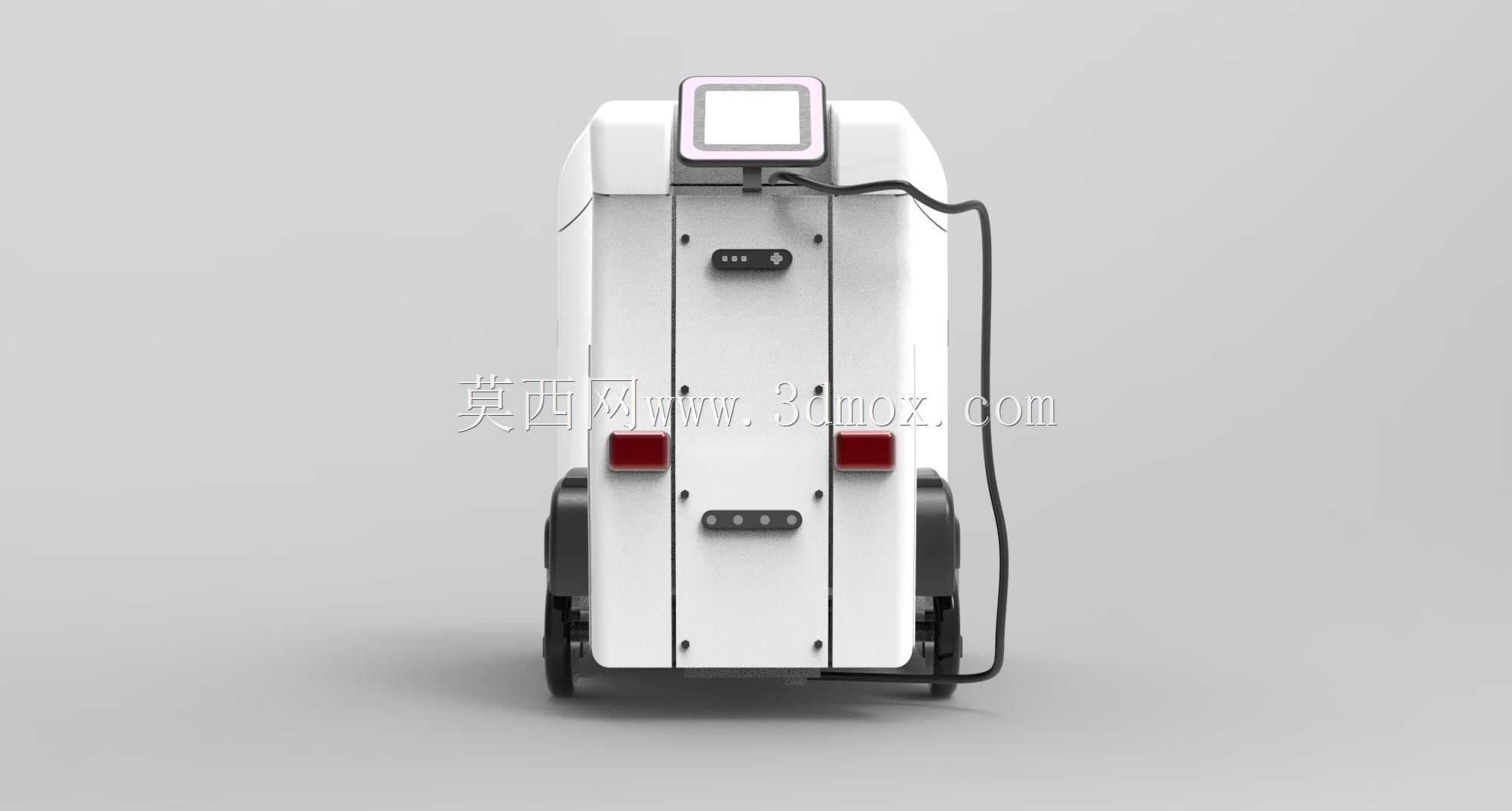

　　从安装边界看，这类设备需要同时满足通过性和作业宽度。机身宽度决定单次清洗覆盖面积，也决定其能否通过标准通道、电梯门和货架间过道；整机高度影响上层水箱容量、传感器视场和低矮吊顶区域通行能力；前悬外伸量关系到贴边清洁效果，外罩前缘不能与墙面、货柜踢脚发生碰撞。下部吸水扒宽度可略大于刷盘作业宽度，但在整机通过窄门时应考虑扒条是否处于折叠或缩回状态。后部需保留污水箱取出、倾倒和冲洗空间，充电触点或自动对接坞位置也应在后侧或底侧明确预留。

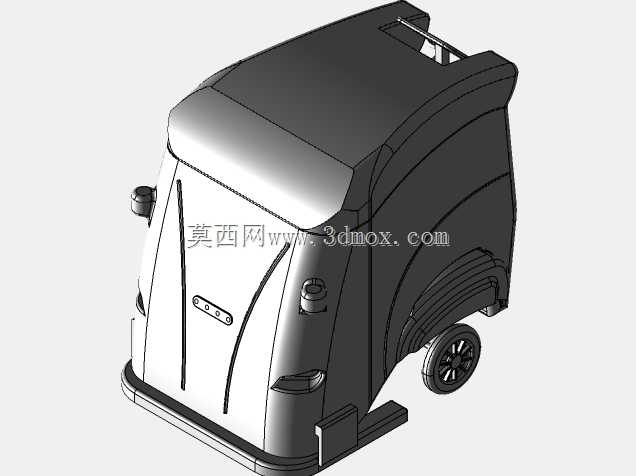

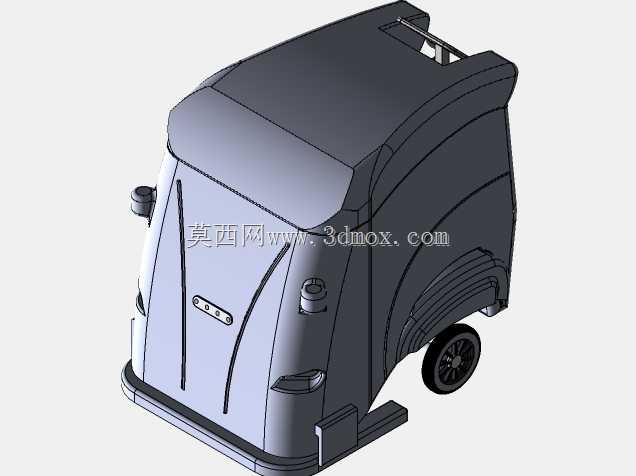

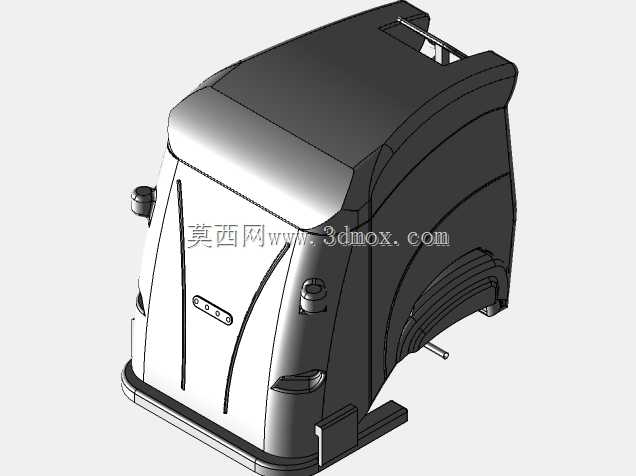

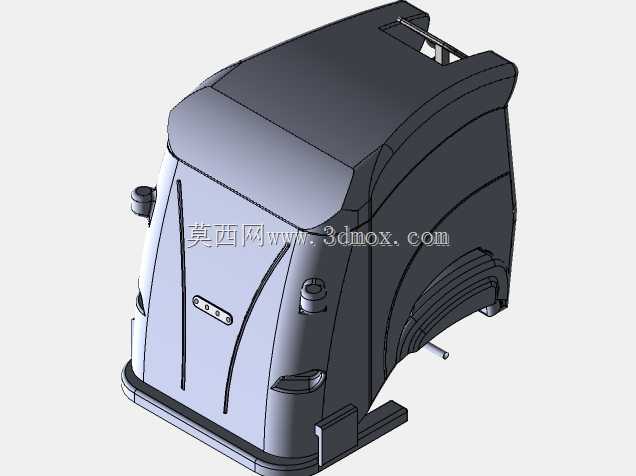

　　建模过程中，外覆盖件宜按薄壁壳体处理，内壁设置加强筋、螺钉柱和定位卡扣；承托水箱与电池的底盘件则需要考虑静载、颠簸冲击和维修踩踏。轮罩区域要防止刷毛甩水和污水飞溅进入电气舱，门缝、检修口和水箱盖处应形成折边挡水结构。整机装配顺序可按底盘车架、驱动轮、刷盘、吸水扒、水箱、风机泵阀、电气线束、外罩盖板逐层检查，尤其关注水箱满水状态下轮胎压缩、底盘下沉和刷盘接地压力的变化。

　　对于结构设计人员，该模型的价值不在于单一零件复杂度，而在于移动机器人与清洁作业系统的集成：既要让机器人能够自主导航、稳定行走，又要保证水、刷、吸、排四个环节在有限空间内协同工作。评审时应重点核对维护操作空间、涉水密封、重心分布、轮系抓地、刷盘浮动和外罩工艺分缝，这些因素直接决定设备从外观样机走向连续商用作业时的可靠性。
