燃气轮机配套鼓型齿式挠性联轴器

　　在燃气轮机组的轴系布局中，原动机与负载端的轴系对接始终是结构设计的核心难点之一——机组启停过程中，高温工质沿轴系传导带来的轴向热伸长、安装阶段无法完全消除的同轴度偏差、运行过程中轴承游隙变化带来的径向与角向偏移，都会在刚性对接的轴截面上产生极大的附加载荷，轻则造成轴瓦偏磨、轴承温升超标，重则引发轴系共振、连接螺栓断裂等恶性故障，鼓型齿式联轴器正是为解决这类复杂轴系补偿需求设计的传动部件。

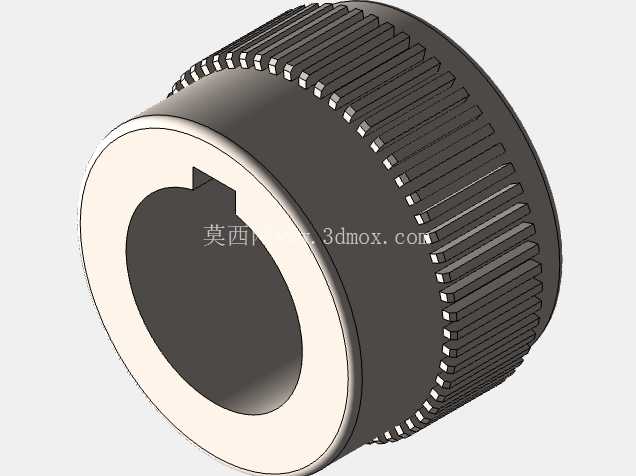

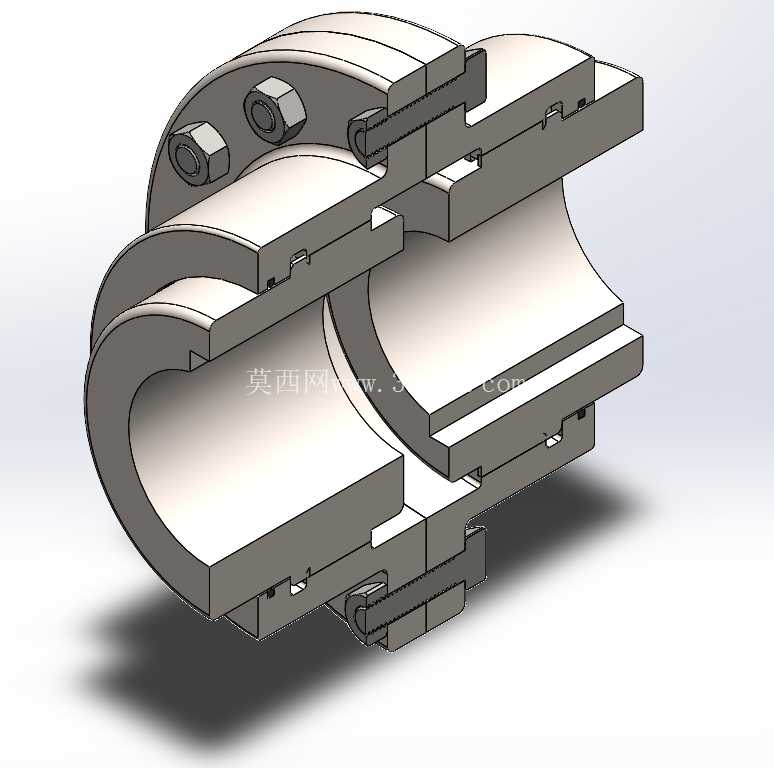

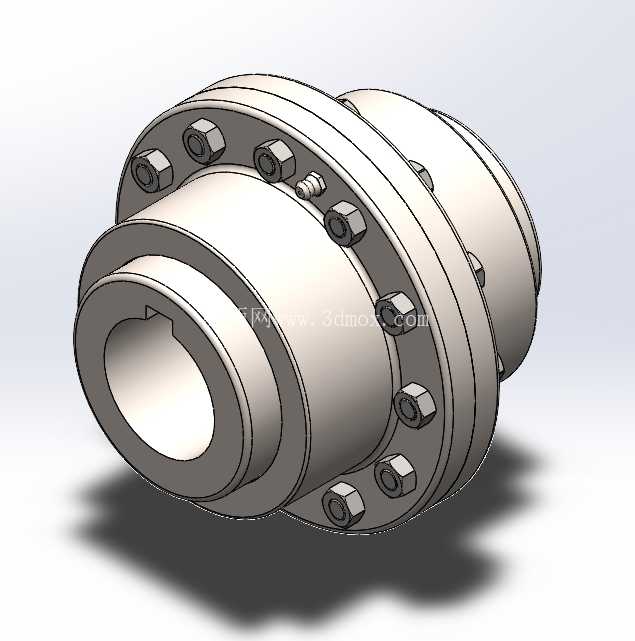

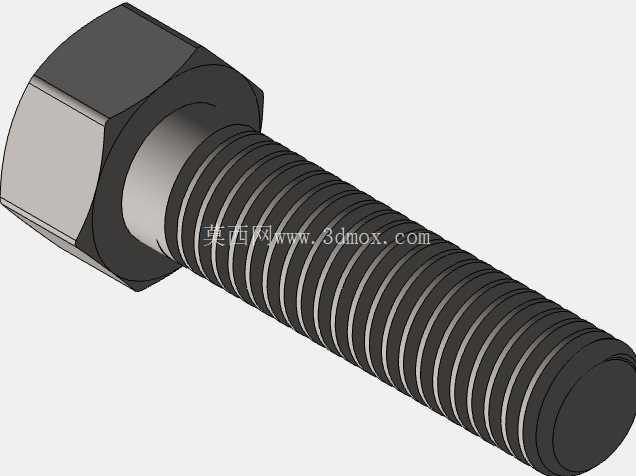

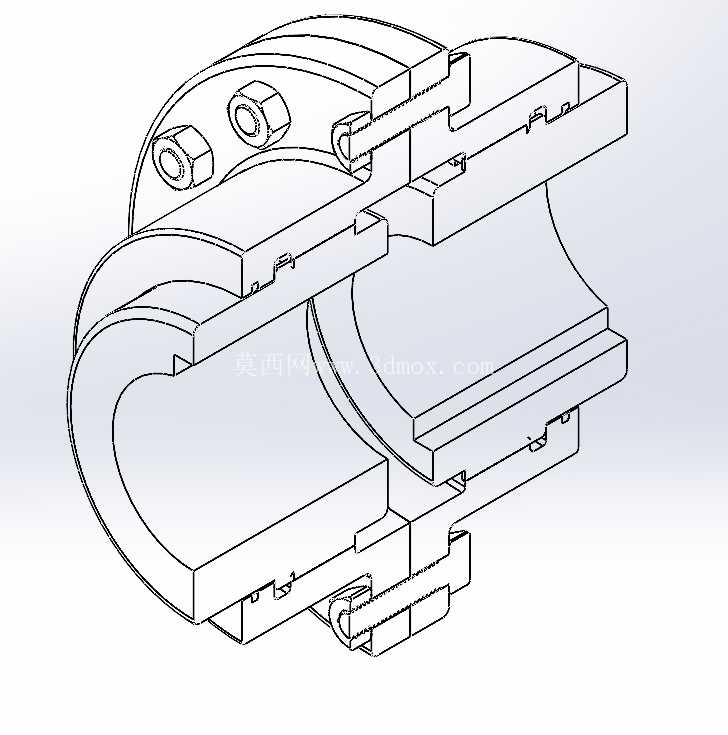

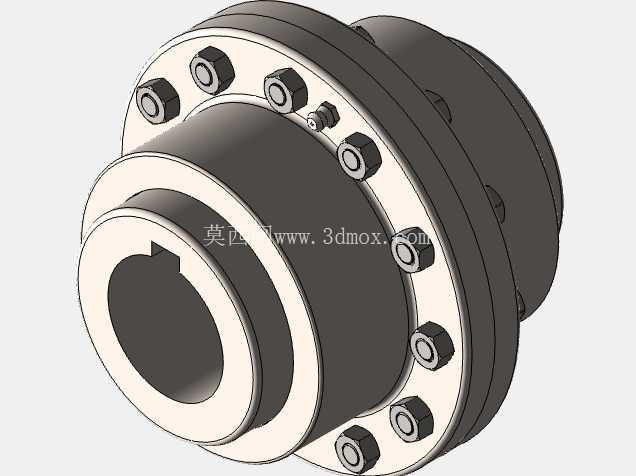

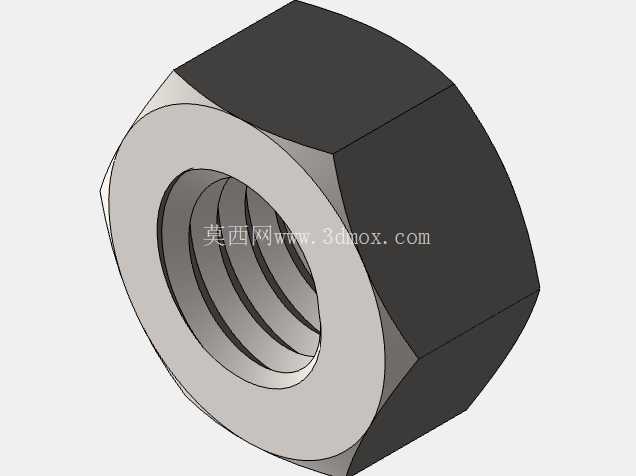

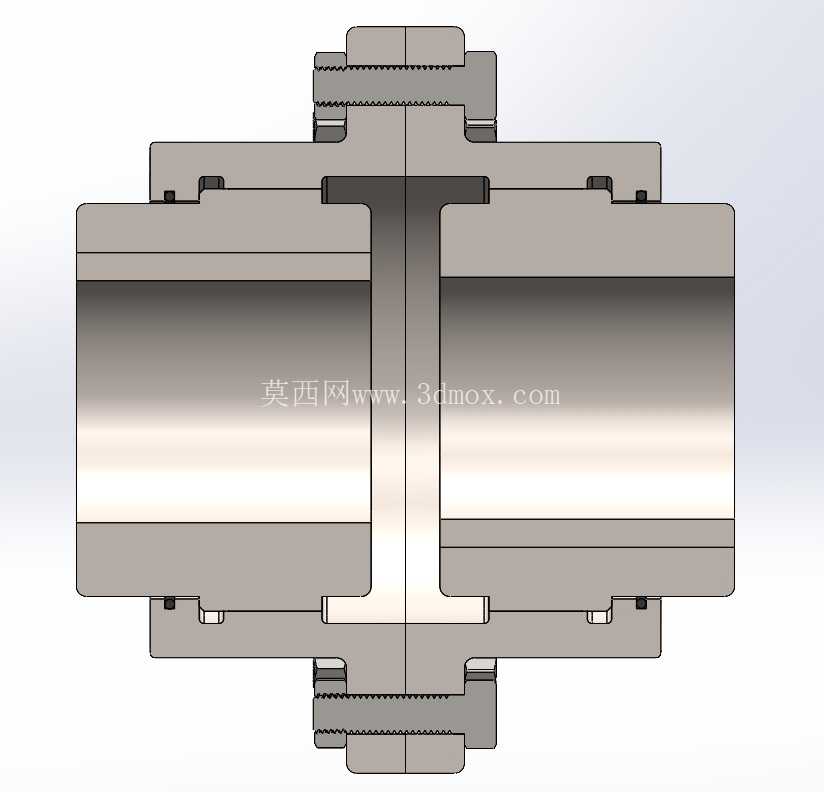

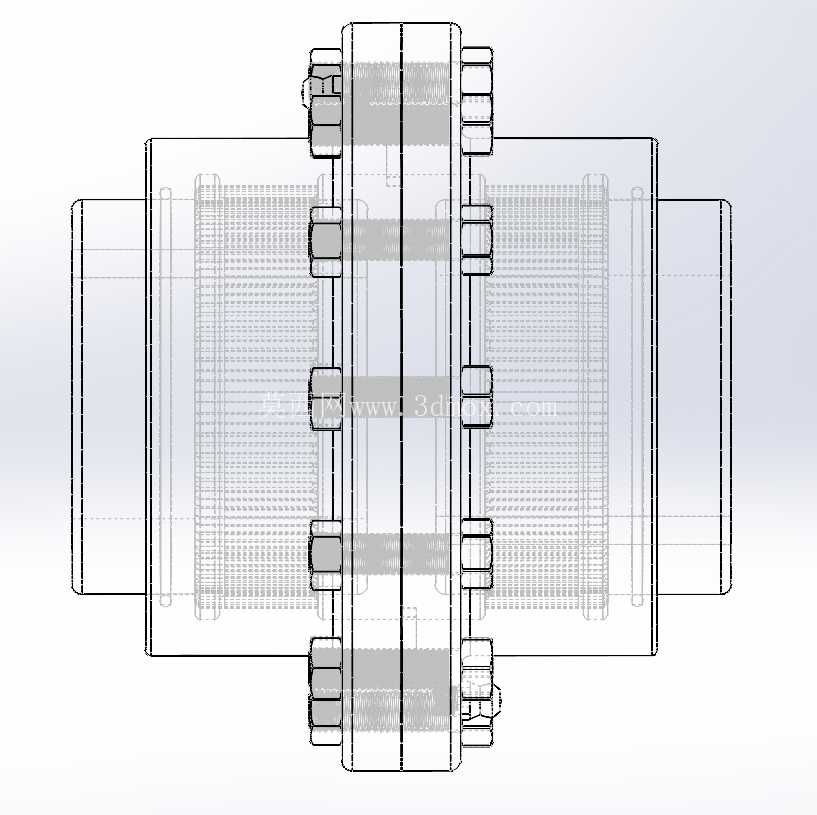

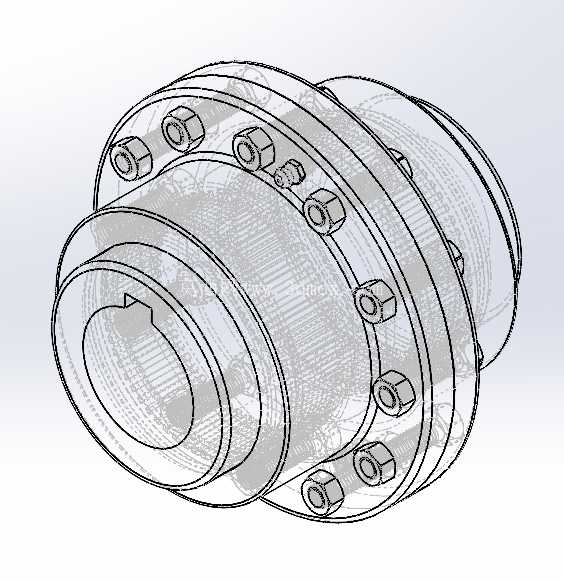

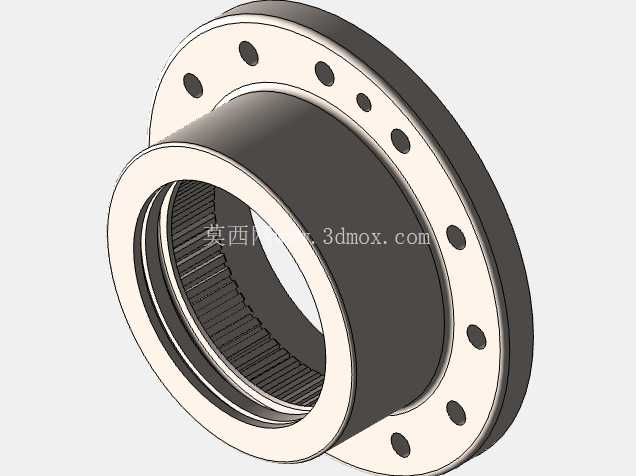

　　从结构设计逻辑来看，这款鼓型齿联轴器采用内外齿啮合的传动形式，区别于传统直齿联轴器的齿面接触形式，外齿齿面加工为鼓形曲面，啮合过程中齿面接触点可随轴系偏移自动调整，允许两连接轴存在一定的角向、径向与轴向偏移量，不会出现直齿联轴器在轴系不对中时的齿端卡滞、局部应力集中问题。连接法兰端采用圆周均布的高强度螺栓实现两半联轴器的刚性锁紧，螺栓孔采用铰制孔加工精度，确保扭矩传递过程中法兰接触面无相对滑移，避免连接松动带来的传动冲击。

　　实际选型应用时，首先需要匹配轴系的额定传递扭矩，齿面接触强度是核心校核指标，鼓型齿的齿宽、齿模数参数直接决定了联轴器的承载能力，设计时需预留1.5-2倍的扭矩裕度，应对燃气轮机启动阶段的瞬时扭矩冲击。安装边界方面，联轴器的内孔采用键槽连接形式，与轴端的平键配合需满足过渡配合公差要求，轴向定位依靠轴肩与联轴器端面的贴合实现，安装时需严格控制两半联轴器的端面间隙，预留出轴系热伸长的补偿空间，避免运行过程中轴系热胀后顶死轴承。

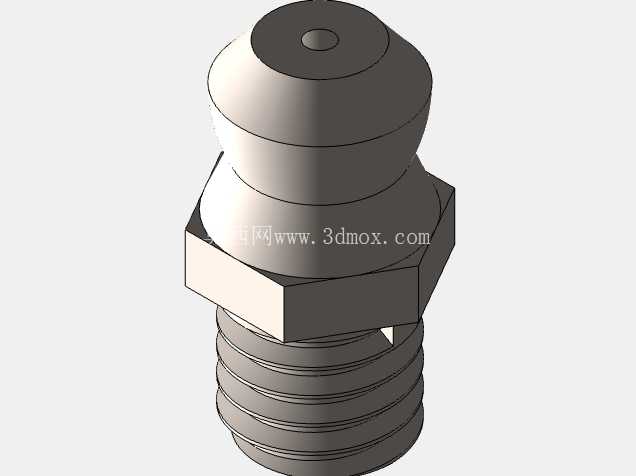

　　从使用场景来看，这类联轴器除了应用在燃气轮机轴系外，也可适配各类中高速重载的工业传动轴系，比如大型水泵机组、压缩机、工业汽轮机的轴系连接，尤其适合轴系跨度大、运行温度变化范围大、安装对中难度较高的场合。齿面啮合区域设计有注油孔结构，运行过程中可定期注入润滑脂，降低齿面磨损，延长联轴器的使用寿命，外齿与内齿套的配合间隙经过精准计算，既保证足够的偏移补偿量，又不会因间隙过大造成传动回程误差，影响轴系的传动精度。

　　建模过程中，鼓型齿的齿面曲面是建模的核心难点，需要通过齿廓方程生成鼓形变位齿面，确保齿面啮合时的接触轨迹符合设计预期，法兰端的螺栓孔位置度、内孔键槽的对称度都需要严格按照公差要求建模，方便后续生成工程图直接指导生产加工。整体结构采用对称式布局，动平衡性能优异，可适配最高数千转每分钟的轴系转速，不会因自身结构不对称带来额外的离心振动。日常维护过程中，只需定期检查法兰连接螺栓的预紧力、齿面润滑状态即可，无需频繁拆解，维护成本远低于其他类型的挠性联轴器。
