机架式模块化电池充电电源整机结构

　　该设备面向工业现场直流后备电源系统的补电与维护场景，常见于通信基站、电力配电站所、轨道交通信号机房、工业自动化控制柜以及不间断供电配套柜内。整机采用标准机架式箱体思路，核心目标是在有限机柜深度与高度内完成交流输入、整流变换、充电控制、状态指示和输出接线，并保证运维人员在正面即可完成开关操作、参数观察和故障判断。

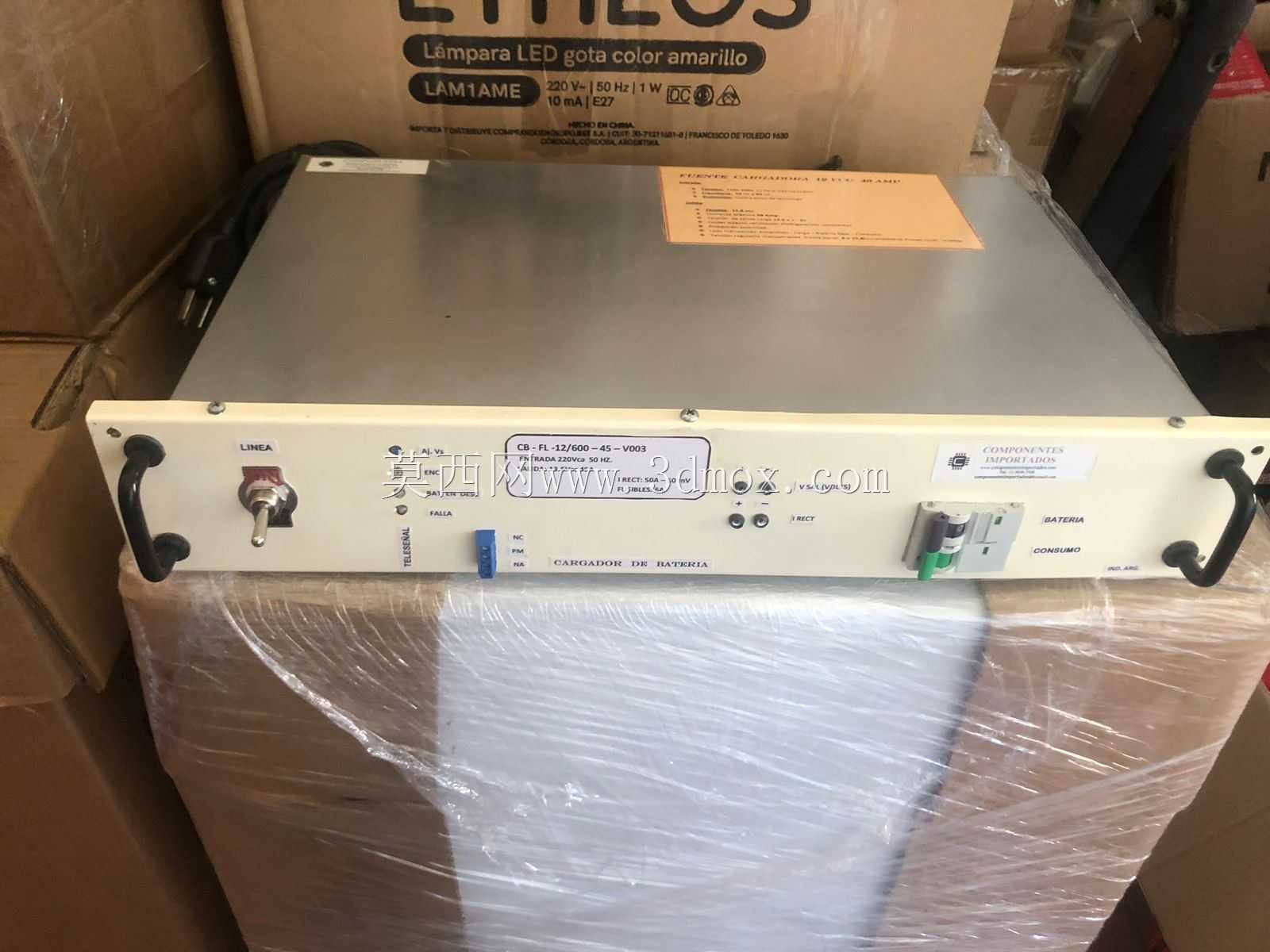

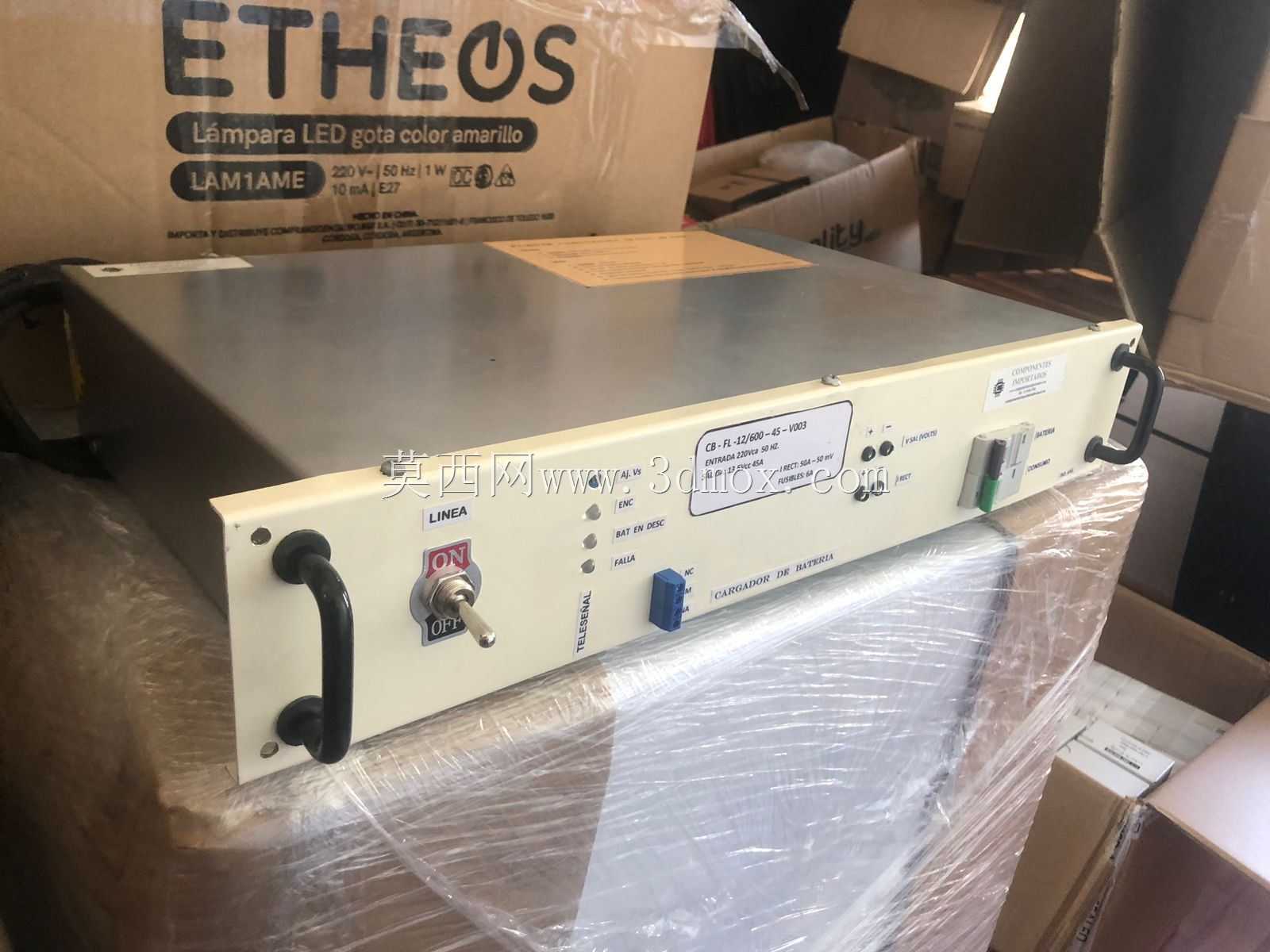

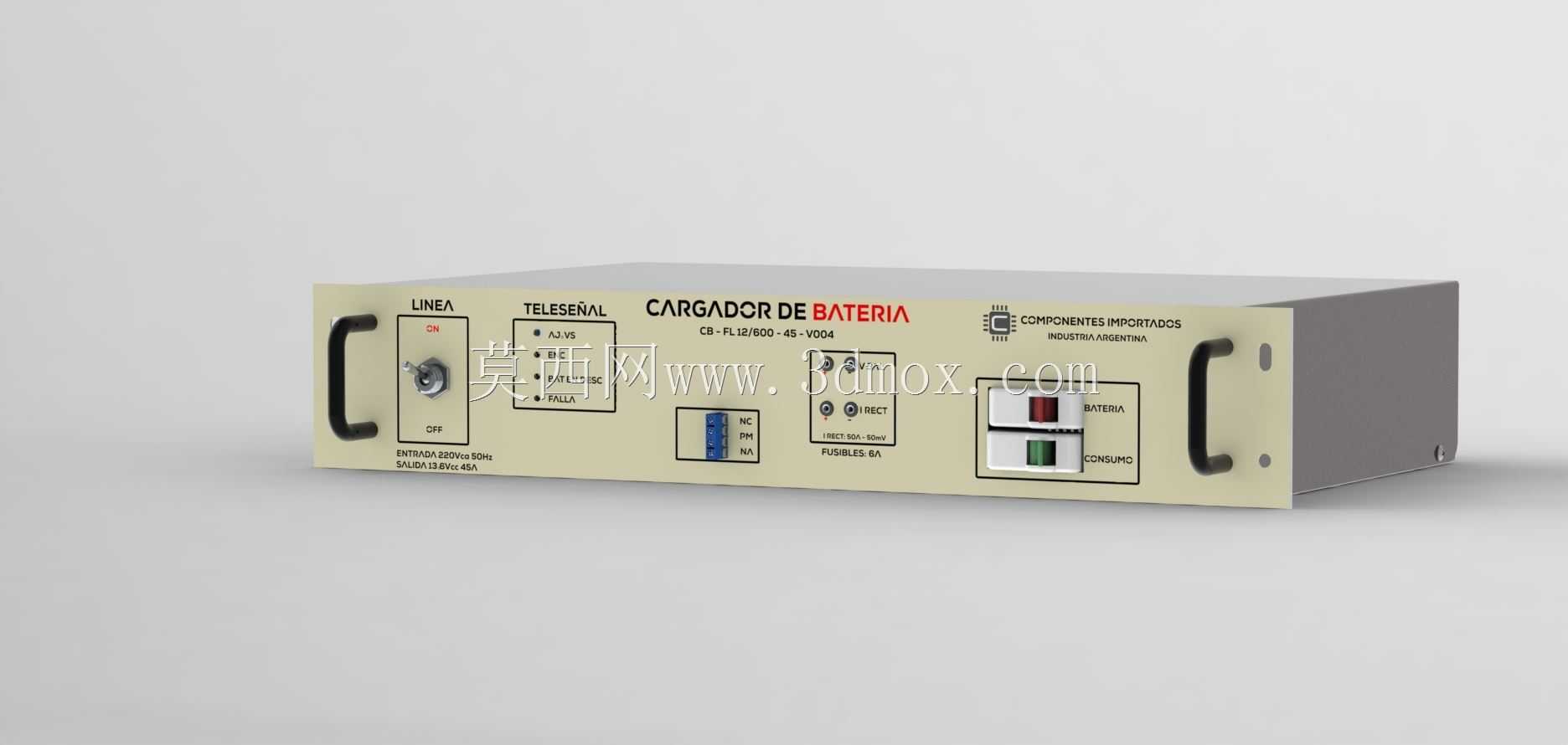

　　从结构布置看，箱体以薄金属板折弯成型，前面板承担主要人机交互功能，两侧设置内嵌式搬运把手，便于设备上架、抽拉和检修。面板左侧布置输入开关及钥匙操作区域，用于控制线路接入和维护断电；中部集中设置指示、调节与接口区域，可对充电状态、输出回路及相关信号进行观察；右侧配置红绿按钮或开关，用于运行、停止、复位等操作，旁边保留标识区，使接线属性和操作含义在现场不易混淆。

　　模块化是该充电电源的重要设计特征。内部功能单元按照输入保护、功率变换、充电控制、输出分配等逻辑分区，前面板对应位置预留模块显示与操作窗口，既方便装配时分区固定，也利于后期按功能单元更换。对于需要长期挂网运行的电池组，充电设备不仅要提供稳定直流输出，还要兼顾电池接入后的状态管理，因此面板上的指示区、按钮区和接线区均围绕“快速识别、安全操作、减少误触”展开。

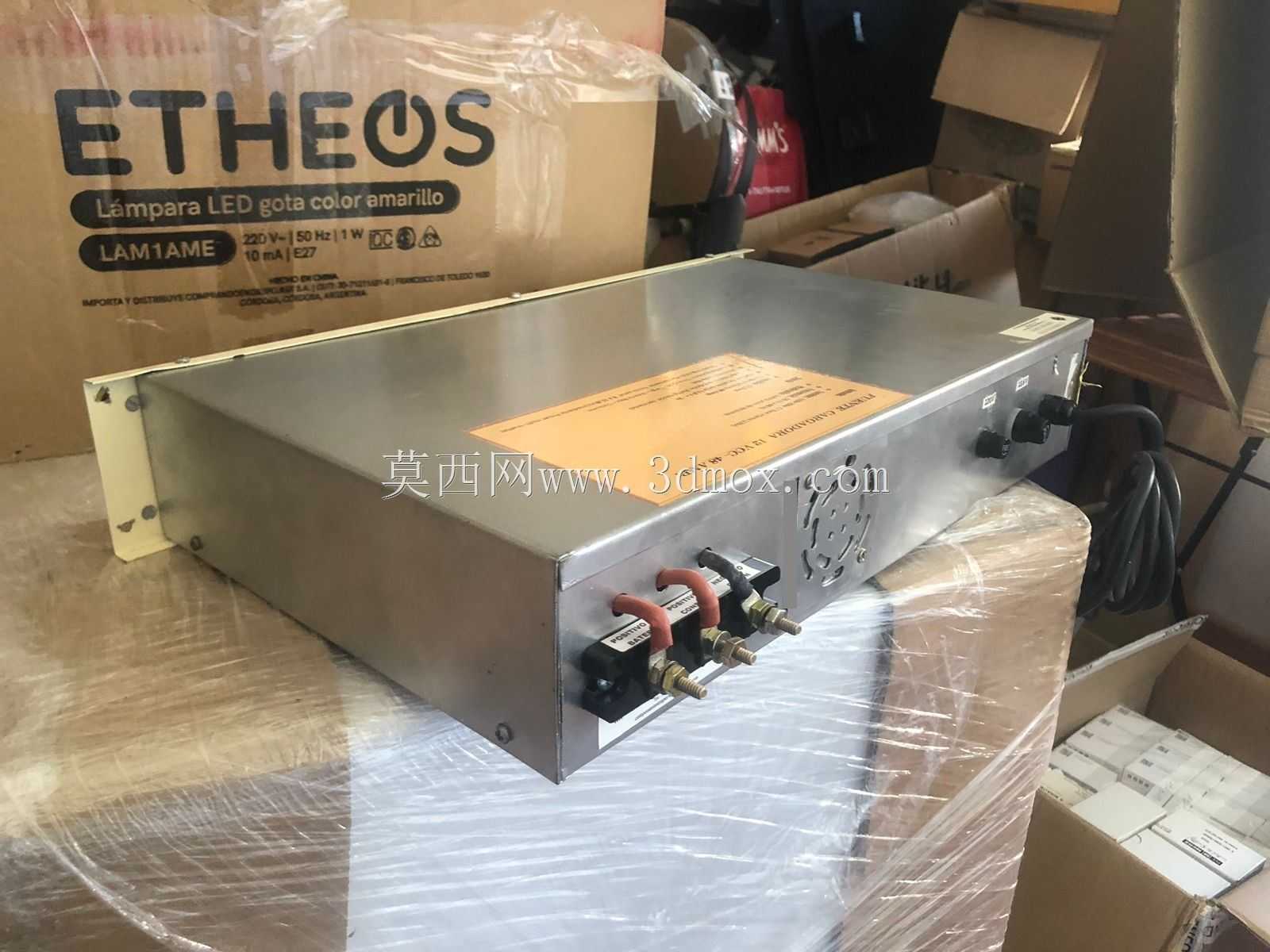

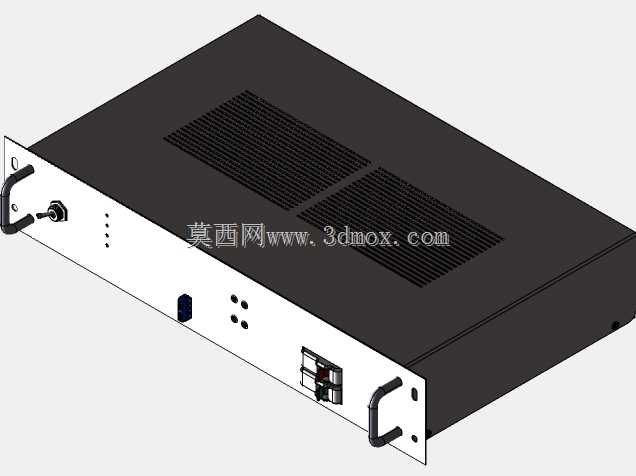

　　外形边界按机柜安装条件约束，宽度方向适配标准机架立柱间距，高度控制在较小单元范围内，深度则为内部功率器件、散热空间和后侧接线留出余量。建模时需要重点还原前面板开孔、把手沉台、开关安装孔、指示灯孔位、标签区域以及箱体折边关系。侧板与前面板之间的螺钉连接、后部封板和底部支撑面共同构成整机刚性框架；在机柜内安装时，前面板承担外露面和固定面作用，后侧则需要考虑线缆弯曲半径和通风间隙。

　　散热设计遵循低维护工业设备思路，功率元件附近依靠箱体金属表面和内部风道传递热量，面板与侧板的开孔位置需避开关键标识和操作件。现场使用中，设备通常长期处于通电待机或浮充状态，因此结构上不能只关注静态外观，还要考虑开关频繁操作、模块插拔、接线端子受力以及运输振动对内部器件的影响。把手采用嵌入式布局，可避免突出机架平面，也减少并柜安装时的干涉。

　　从选型角度看，这类机架式充电器适合与后备电池组、直流控制回路和信号保护系统配套。设备正面的分区标识让运维人员能够按输入、控制、输出顺序排查问题；钥匙开关和操作按钮的位置区分，则有助于防止非授权操作。三维结构设计中，面板文字、符号、孔位和控件高度应保持清晰层级，旋钮、按钮、插座等零件需体现真实安装深度，避免只做表面贴图而缺少背后的固定结构。

　　整机建模还应关注装配关系：前面板不是孤立平板，而是与折弯箱体、内部安装板、器件螺母、端子支架和后部封板相互约束。搬运把手需体现与侧板的连接强度，按钮与指示灯应保留螺母锁紧或卡扣结构，模块窗口后方应有容纳电路板和连接器的空间。对于机柜集成方而言，这些细节直接决定设备能否顺利装入标准柜、能否在正面完成维护，以及线缆从后侧引入后是否存在折弯过度或与功率器件距离不足的问题。

　　整体而言，该结构把充电功能、机架安装、正面运维和模块化维护整合在同一金属箱体内，外观简洁但工程约束明确。模型适合用于工业电源柜体布局校核、充电设备外观方案沟通、机柜安装干涉检查以及操作面板人机关系分析，能够帮助结构设计人员在方案阶段把握箱体尺寸、控件位置、安装边界和现场维护路径。
