自动化焊接工位焊枪清洁装置结构设计

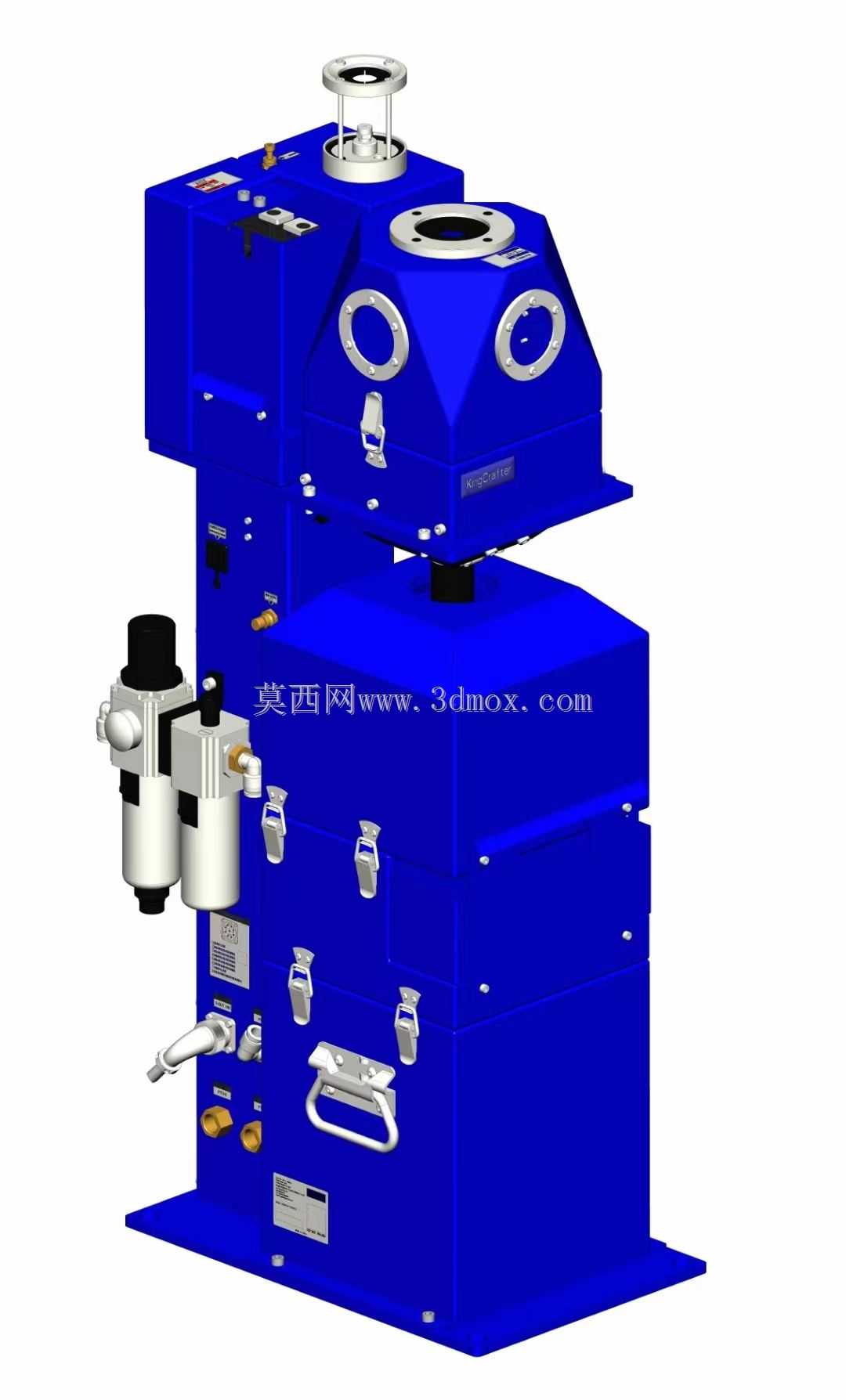

　　在汽车白车身焊装、钢结构件批量焊接、工程机械部件自动化焊接产线中，焊枪在连续完成数十个焊点作业后，喷嘴内壁会堆积焊接飞溅残渣，保护气流出通道被堵塞后会直接引发气孔、焊穿、焊缝成型不良等质量缺陷，传统人工手持工具清理的方式不仅会打断自动化生产节拍，清理一致性差还会缩短焊枪喷嘴的使用寿命，这款焊枪清洁装置就是针对这类连续焊接工位的运维需求设计的配套辅机。从结构布局来看，设备采用立式分层集成设计，底部为带安装孔的方形安装底座，可直接通过螺栓固定在焊接机器人工位侧方的工装平台上，安装边界预留了足够的操作空间，不会与机器人焊枪的运动轨迹产生干涉，整体外形紧凑，不需要额外占用过大的产线空间，适配多数标准焊接工作站的布局要求。

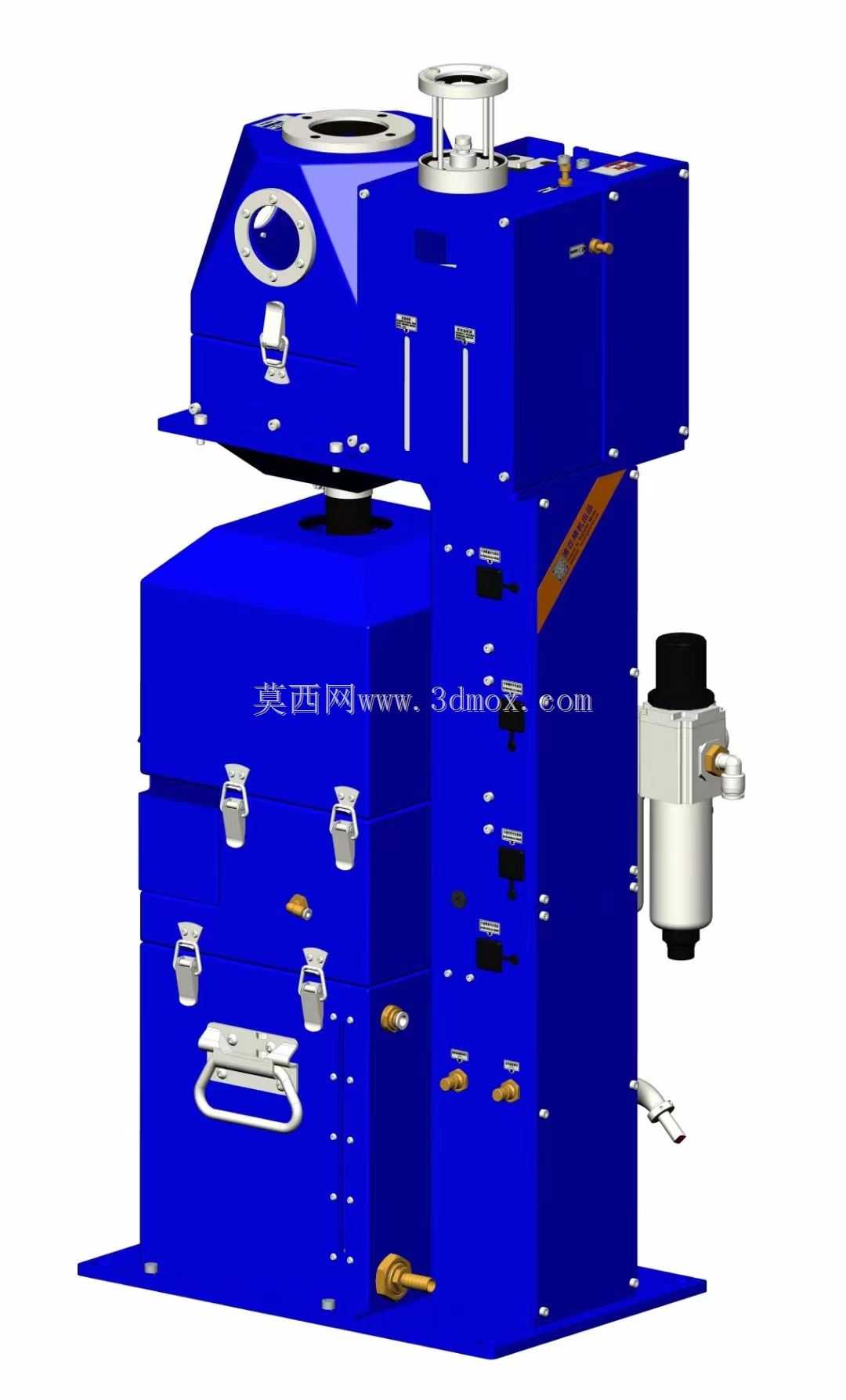

　　设备上部集成了铰刀清枪机构、硅油喷涂组件、剪丝单元三个核心功能模块，清枪工位的定位槽可适配多数主流规格的气保焊枪喷嘴，当焊枪移动至清枪位后，铰刀会自动伸入喷嘴内部，通过定速旋转刮除内壁附着的飞溅残渣，整个清理过程不需要人工介入，单次清理周期可控制在数秒内，不会对产线节拍造成明显影响。设备侧面布置的气动三联件负责为整套机构提供稳定的气源动力，过滤压缩空气中的水分与杂质，调节工作气压保证清枪铰刀的进给力度、硅油喷涂量处于稳定区间，避免因气压波动导致清枪不彻底或者喷嘴刮损的问题。机身各处设置的快拆式搭扣，是考虑到焊接车间粉尘大、飞溅多的工况，日常维护时不需要额外工具就可以打开设备侧板，对内部的铰刀、气路管路、喷涂组件进行检查与更换，

　　下部设置的拉手结构方便设备在工位调整时的短距离移位。顶部的手轮调节机构可根据不同焊枪的安装高度、喷嘴尺寸，微调清枪工位的中心高度与铰刀进给行程，适配不同型号的焊接机器人与手工焊枪固定架的使用需求，不需要额外制作转接安装板。清枪过程中刮落的焊接残渣会直接落入设备下部的集渣抽屉，日常清理时只需要抽出抽屉倾倒残渣即可，不需要拆解设备主体结构，大幅降低了日常运维的工作量。从设计逻辑上，整套装置的所有气动元件、传动结构都做了防飞溅遮挡设计，避免焊接过程中的高温飞溅落到设备表面造成元件损坏，外露的管路都采用了耐温阻燃护套包裹，适配焊接车间的高温、多粉尘、强电磁干扰的复杂工况，可长时间连续稳定运行，有效降低焊枪喷嘴的损耗率，稳定焊接保护气的流出状态，减少因焊枪清洁不到位引发的焊接质量问题。
