变速箱离合器实训台架结构设计

　　该结构围绕汽车变速箱与离合器总成的拆装、检测、教学演示和维修周转场景展开，核心对象包含变速箱壳体、离合器连接区域、操作座椅、承载框架、移动脚轮以及端部手摇或加载连接部件。整体不是单纯的产品外观建模，而是把动力总成、人工操作姿态、台架支撑和车间移动需求放在同一套空间关系中处理，适合用于汽修实训区、职业院校传动系统实验室、售后维修工位以及零部件翻转检查环节。

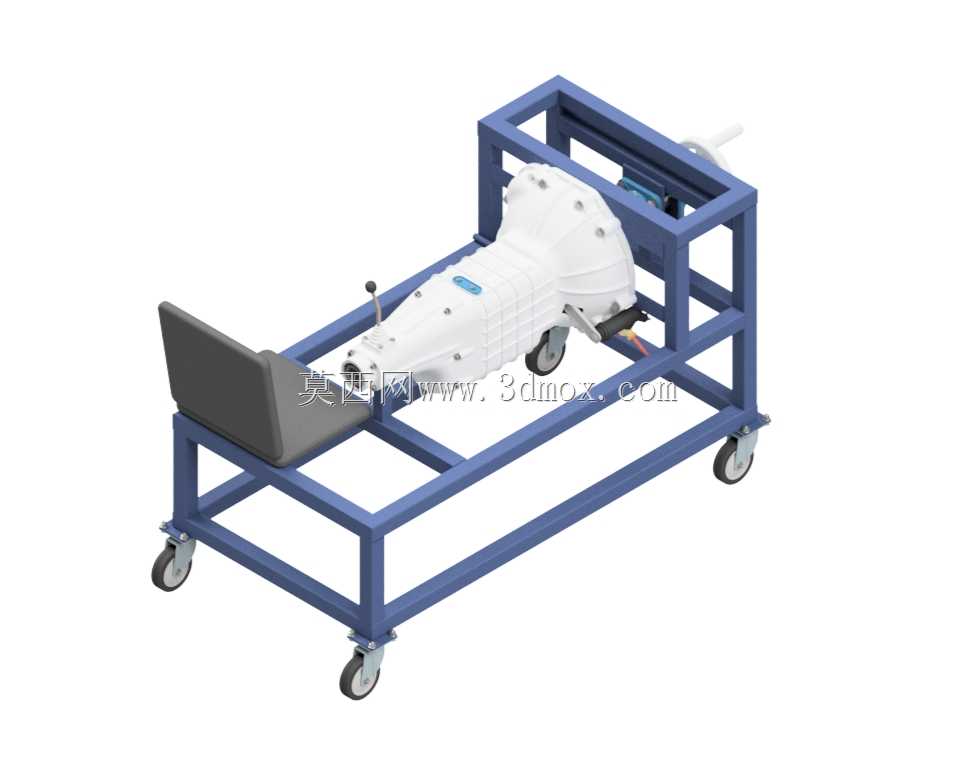

　　台架主体采用矩形钢管焊接框架思路，纵向主梁承担变速箱重量并传递到四角支撑腿，横向杆件负责限制总成侧向位移。框架上方设置与变速箱安装姿态相匹配的支撑位，使离合器壳、变速箱输入输出端和底部加强筋均处于可观察、可拆装的位置。白色变速箱总成沿台架长度方向布置，前端离合器区域靠近座椅一侧，便于操作者模拟驾驶位附近的换挡、离合结合与分离动作；后端延伸至框架远端，为输出轴、连接盘或辅助加载件留出操作空间。

　　座椅部分以简化方式纳入模型，位置并非装饰件，而是用于确定人体操作边界。座椅靠背和座面相对变速箱操纵杆保持合理距离，使操作者坐下后手臂能够触及换挡杆、观察离合器接合状态，同时腿部不会与底架横梁干涉。该布置对实训设备尤其重要，因为教学过程中不仅要展示零件本身，还要让学员理解离合踏板、换挡机构、变速箱支撑和动力传递路径之间的相对位置。

　　底部四个脚轮采用带支架的万向轮形式，轮架与框架下横梁连接，支撑点外扩到底架四角，可降低满载移动时的倾覆风险。脚轮使整套设备能够在实训车间内短距离转运，避免将重型变速箱直接放置在地面或反复使用吊装设备。实际设计时，轮组位置需要兼顾转弯半径、制动锁定和地脚支撑高度；若用于固定教学，可在脚轮旁增加可调支脚，使演示时台架不随操作力滑动。

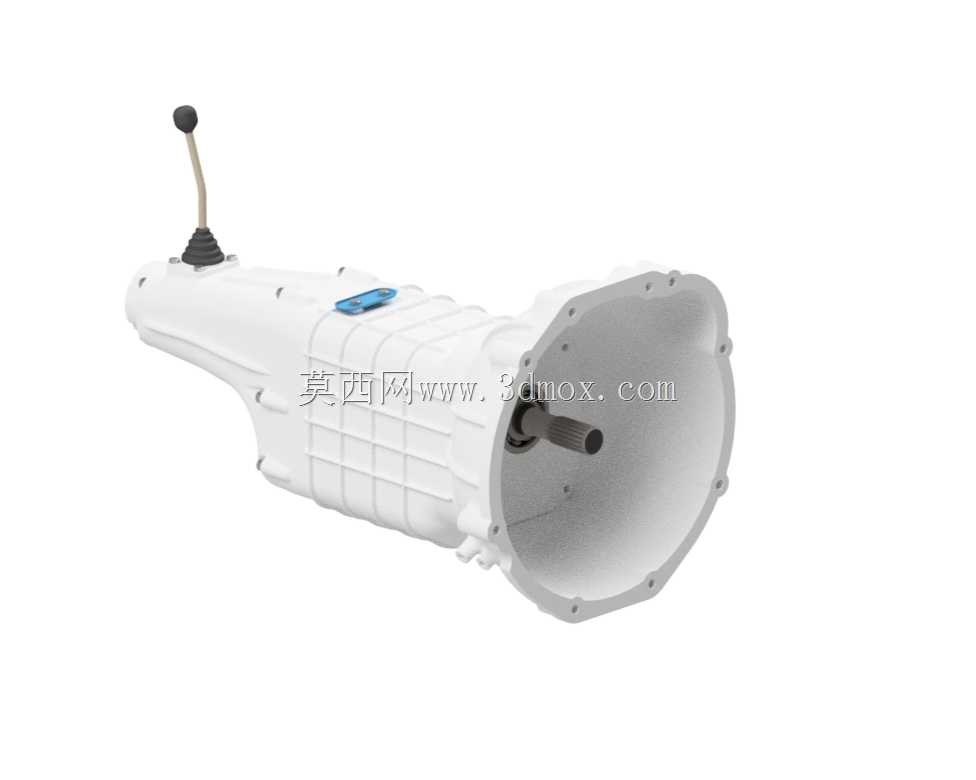

　　变速箱壳体外形保留了较多真实结构特征，包括分段式壳体、加强筋、螺栓连接面、端部法兰和局部安装凸台。壳体表面的筋条并非仅为造型，其作用是提高箱体刚度，降低齿轮传动和轴承支承区域的变形。离合器相关结构集中在发动机连接侧，模型通过壳体轮廓和连接端面体现飞轮壳、离合器壳与变速箱主体的装配关系，便于讲解动力从发动机经离合器传入变速箱，再由输出端向外传递的路径。

　　框架设计采用开放式结构，侧面和底部没有封闭钣金，目的是让变速箱下部、支承点和脚轮连接区保持可见。维修人员可以从两侧接近箱体放油、检查底壳、拆装传感器或调整支撑件；教学人员也可以围绕台架进行多视角讲解。上部框架在变速箱后方形成高位防护和辅助安装边界，可用于挂载小工具、固定指示牌，或在后续改型中增加防护网、翻转机构和加载装置。

　　从安装边界看，设备长度主要由变速箱轴向尺寸、座椅占用空间和端部操作余量共同决定；宽度由脚轮外接圆、框架侧梁和操作者侧向通道决定；高度则受变速箱中心线、座椅高度、扶手或操纵杆行程影响。建模时需要重点检查三类干涉：一是座椅与换挡杆、离合器区域之间的人体动作空间；二是变速箱底部与框架横梁、脚轮支架之间的装配间隙；三是台架转弯或停靠时，外伸脚轮、后端轴件和框架立柱是否会与周边设备碰撞。

　　结构细节上，钢管框架宜采用分段焊接后整体校形的方式，支撑变速箱的安装面需保证平面度，避免箱体装配后产生附加应力。变速箱与台架之间不应只靠单点夹持，较合理的方式是在壳体两侧或底部设置软垫、支承块和压紧件，使刚性框架与铸件壳体之间隔振并分散接触压力。对于频繁拆装的实训台，连接螺栓位置应预留扳手空间，支承块外形应避开壳体放油塞、铭牌和薄弱筋板。

　　该模型还可作为后续功能扩展的基础。若面向离合器分离实验，可在输入端增加飞轮模拟盘和离合操纵机构；若面向变速箱传动演示，可在输出端连接阻尼器、转速检测件或手摇驱动装置；若面向维修周转，可简化座椅并增加吊点、工具箱和零件托盘。现有结构已经把总成承载、人员操作、移动转运和教学观察四个核心需求整合在同一台架中，空间层次清晰，适合在三维结构评审中用于检查工装布局、人机距离和装配可达性。
