汽车安全气囊柔性裁切工装夹具台

　　这套工装围绕汽车安全气囊面料及相关柔性片材的裁切工序展开，核心解决的是软质、易变形工件在加工过程中定位难、压紧不稳、切口一致性差的老问题。安全气囊属于汽车被动安全件，对轮廓尺寸、边缘质量和装配孔位精度要求很高，面料本身又轻薄、带涂层、铺放后容易起皱或滑移，普通平板台面很难保证每一片裁出来的形状都落在公差带内。因此整套设备在结构上把工件承托、周边定位、多点压紧和裁切执行整合到同一个机架平台上，让操作工铺料、定位、压紧、裁切、取件能够在一个工位内连续完成。

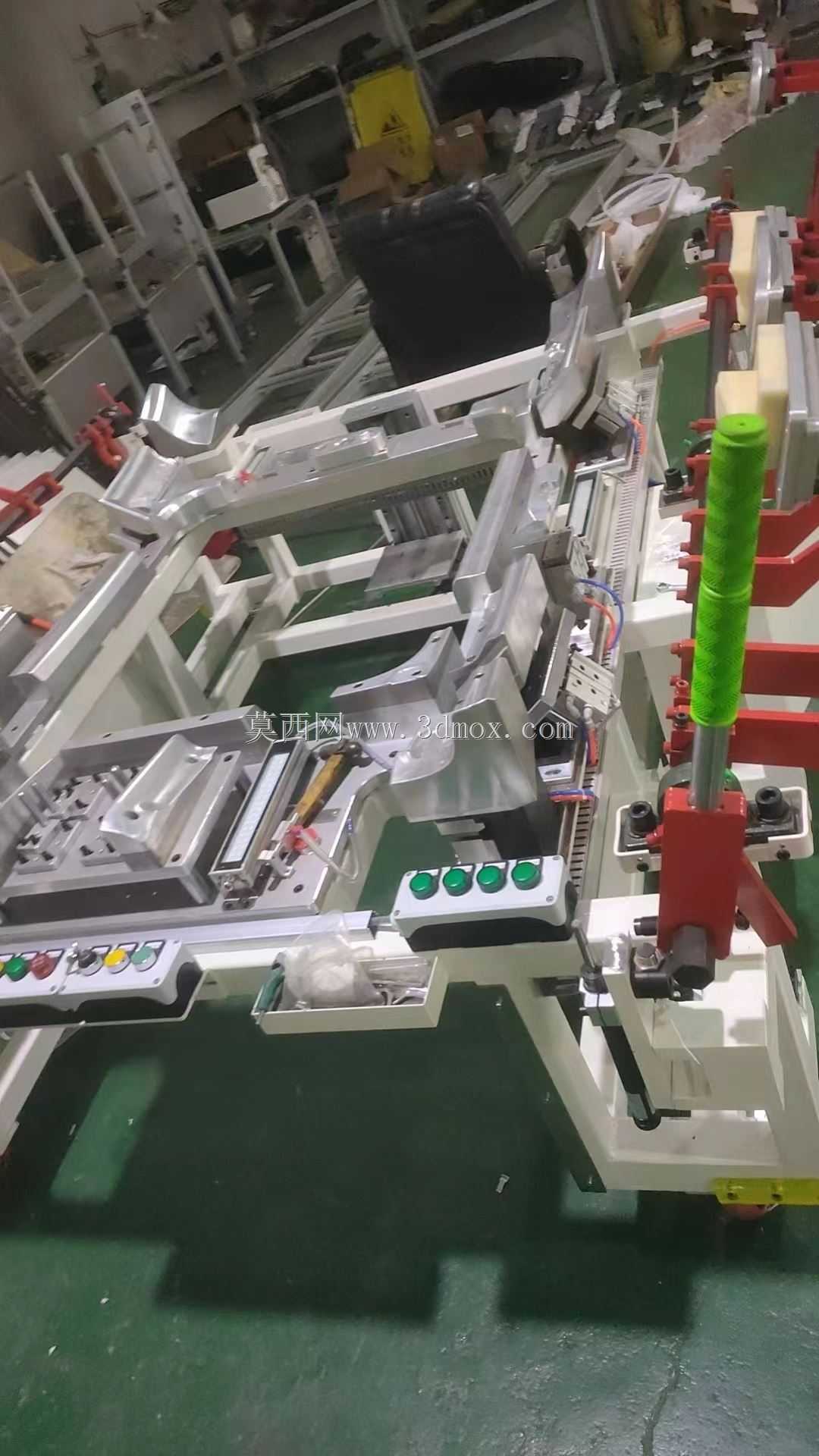

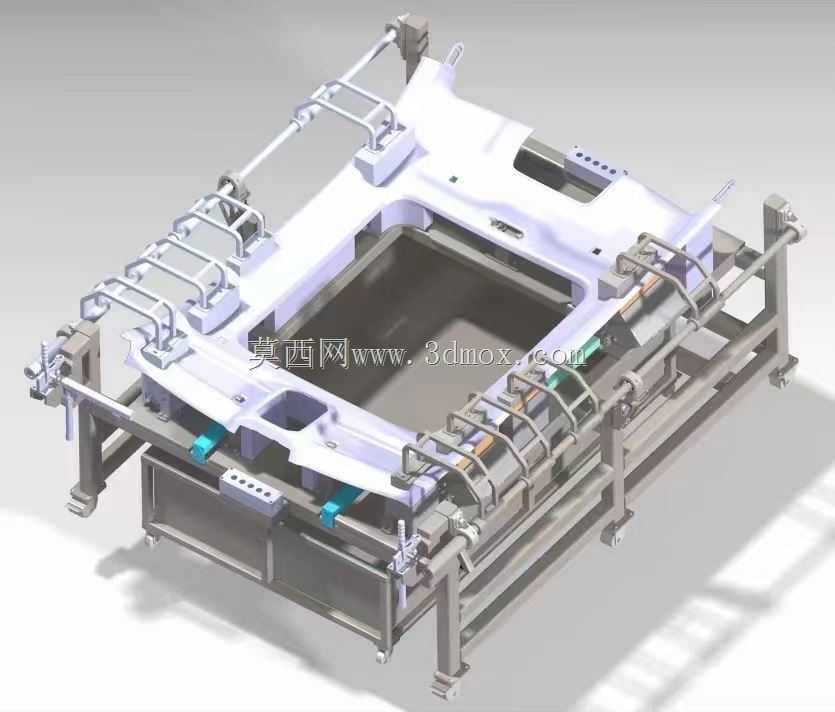

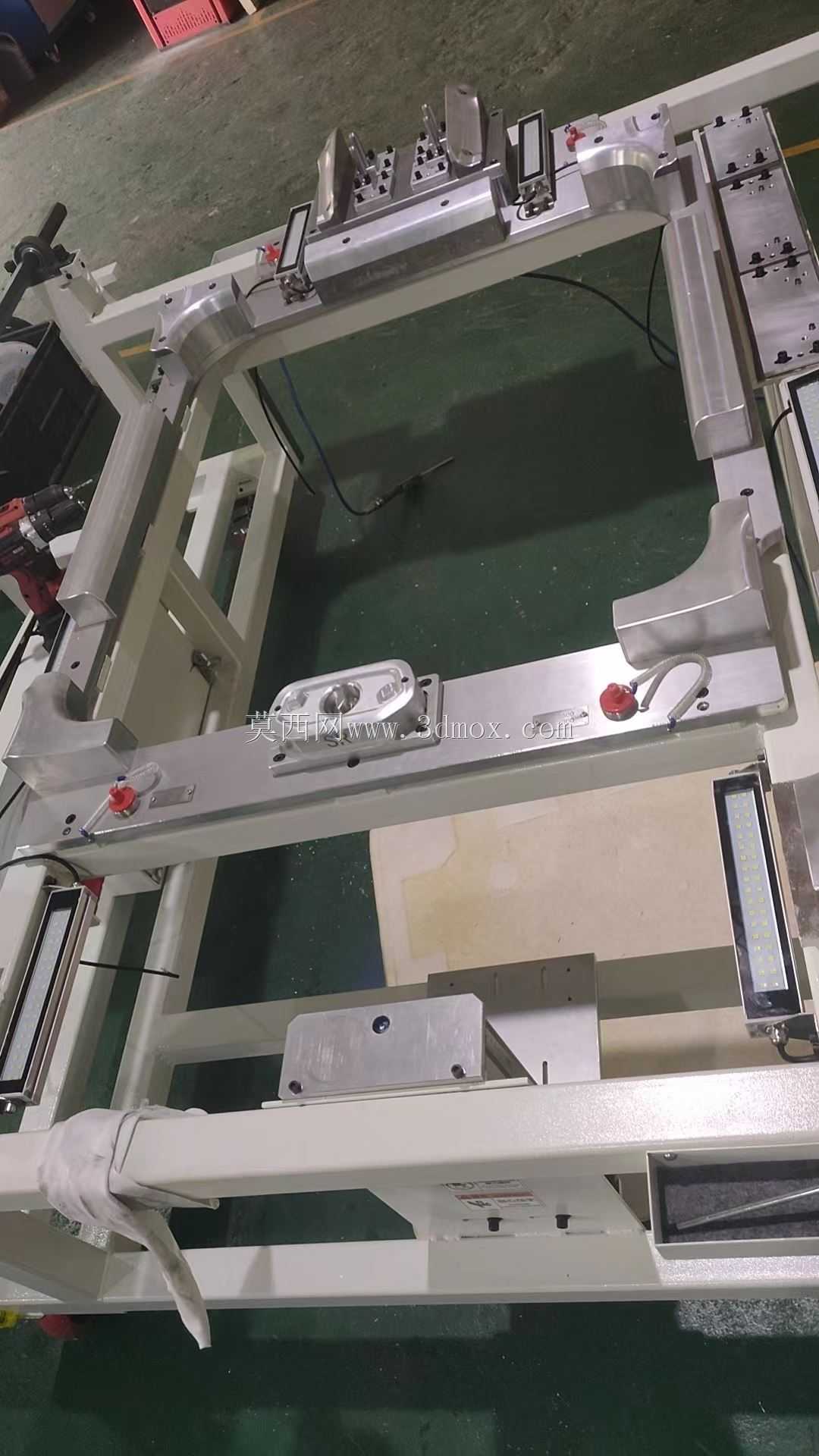

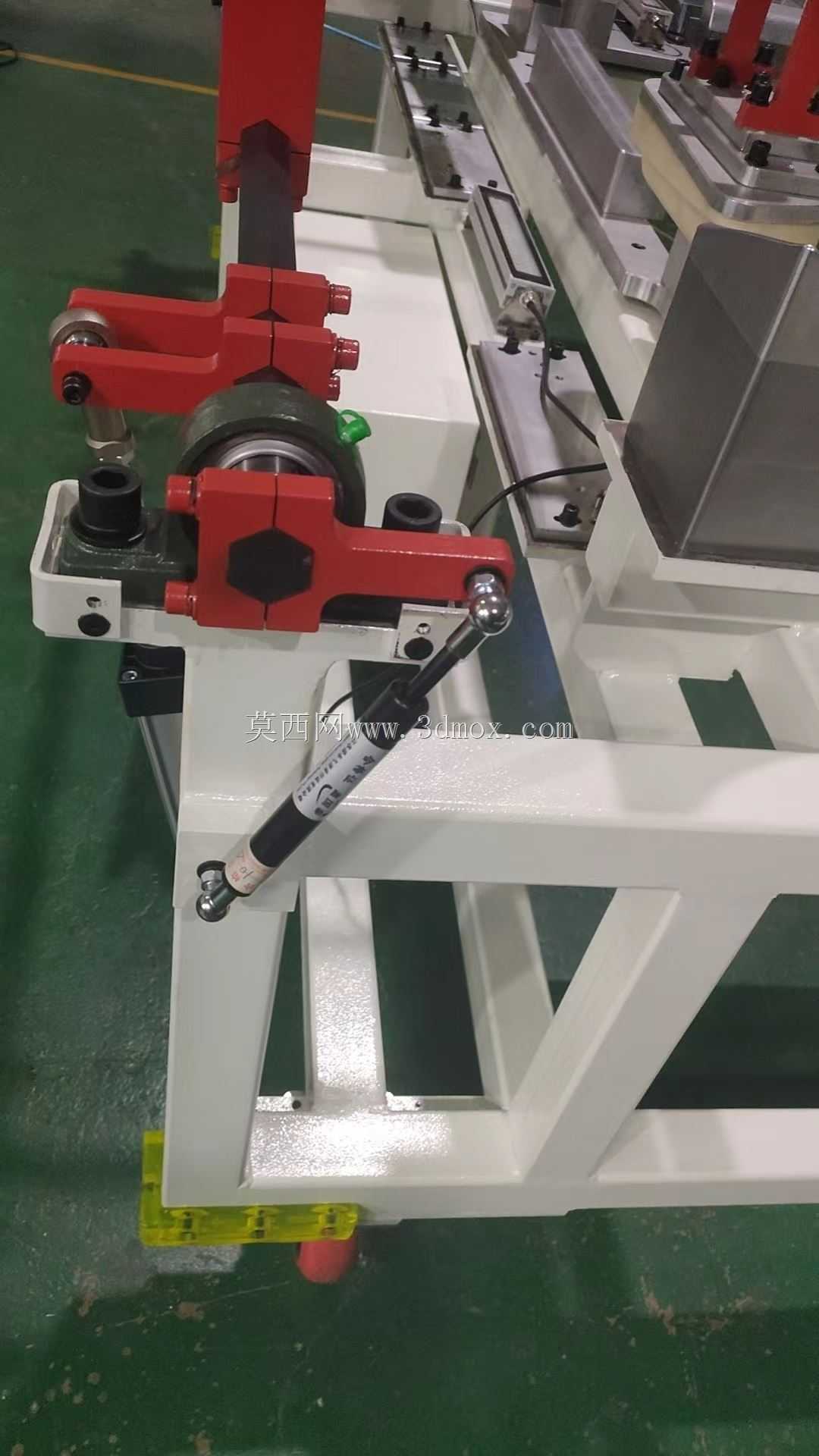

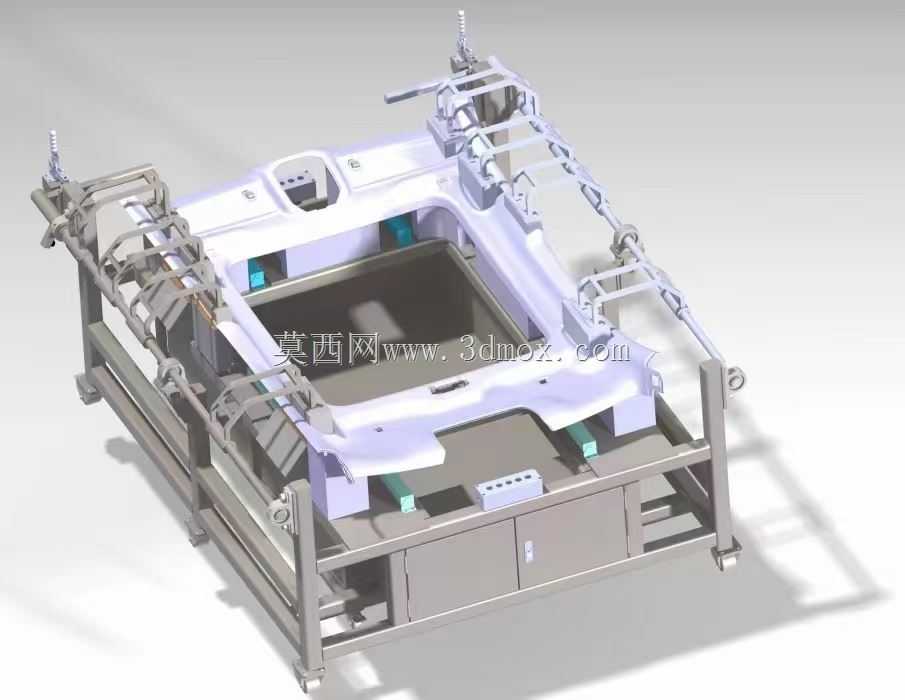

　　从布局看，设备主体是一个方管焊接拼装的框式机架，底部带可调支脚和脚轮，兼顾就位后的水平固定与产线调整时的移位。机架上层是承托工件的工作台面，台面轮廓随气囊面料的异形边界做仿形设计，边缘布置了多组手动或气动压紧夹钳。夹钳沿工件外轮廓分布，位置经过排布，既能把面料四周均匀拉紧压平，又避开裁切刀路和取件空间。台面中部留有避让空腔和支撑块，用于承托面料的不同高度区域，防止悬空部位在裁切时颤动或塌陷。

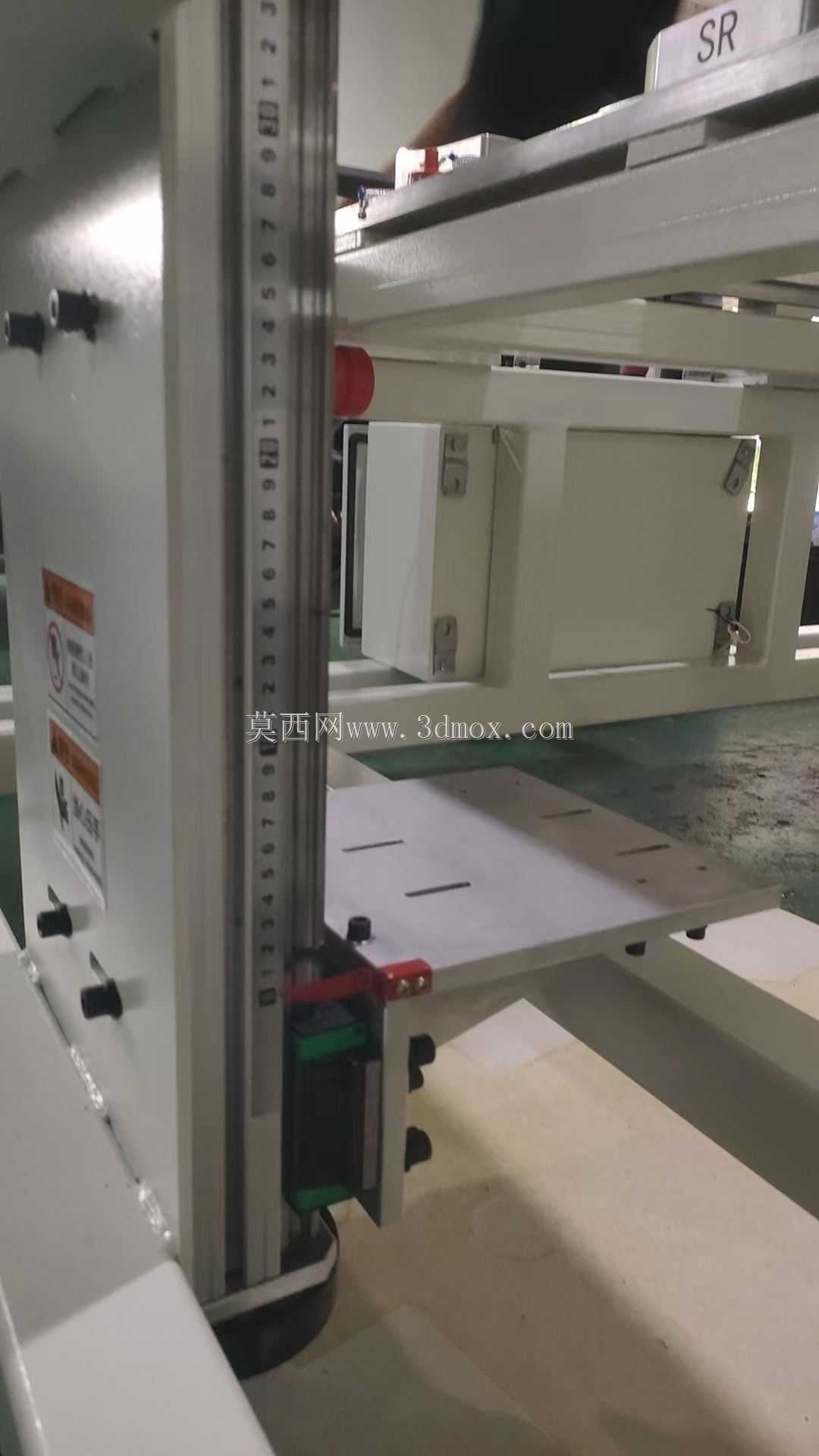

　　裁切执行部分采用横跨工作台的龙门式或摇臂式导向结构，导轨、滑块和刀架沿设定路径运动，带动裁切头完成轮廓切割与开孔。导向件的选型和跨距直接影响切口直线度与重复定位精度，建模时需要重点校核横梁在悬臂或跨中工况下的挠度，避免刀头走到远端时因刚性不足出现让刀。刀架附近通常预留吸尘或排屑接口，因为气囊涂层材料裁切时会产生碎屑和粉尘，及时抽走既能保持台面清洁，也能减少工件表面压痕和污染。

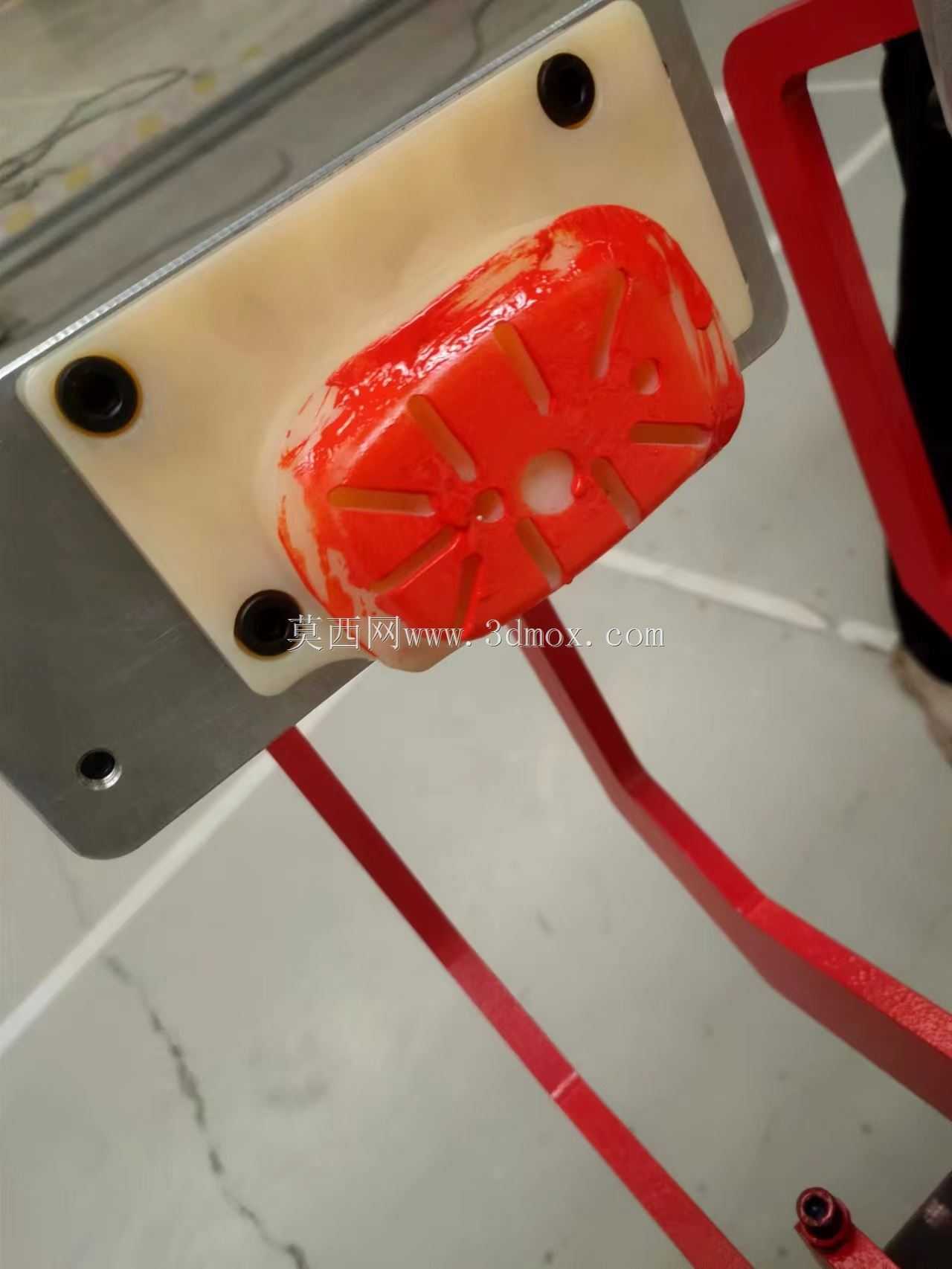

　　定位思路上，这套工装没有依赖单一的大平面吸附，而是采用仿形托块加周边夹钳的组合。柔性面料先靠粗定位边和定位销铺放到大致位置，再由若干压脚从边缘向外侧适度张紧后压紧，使面料处于平整但不过拉伸的状态。过拉伸会导致裁片松开后回缩超差，压不紧则会出现走位，这两者的平衡在夹具行程、压点位置和压头形状设计中都要反复调整。压头接触面一般做加大或包胶处理，避免局部应力集中在涂层面料上留下压痕。

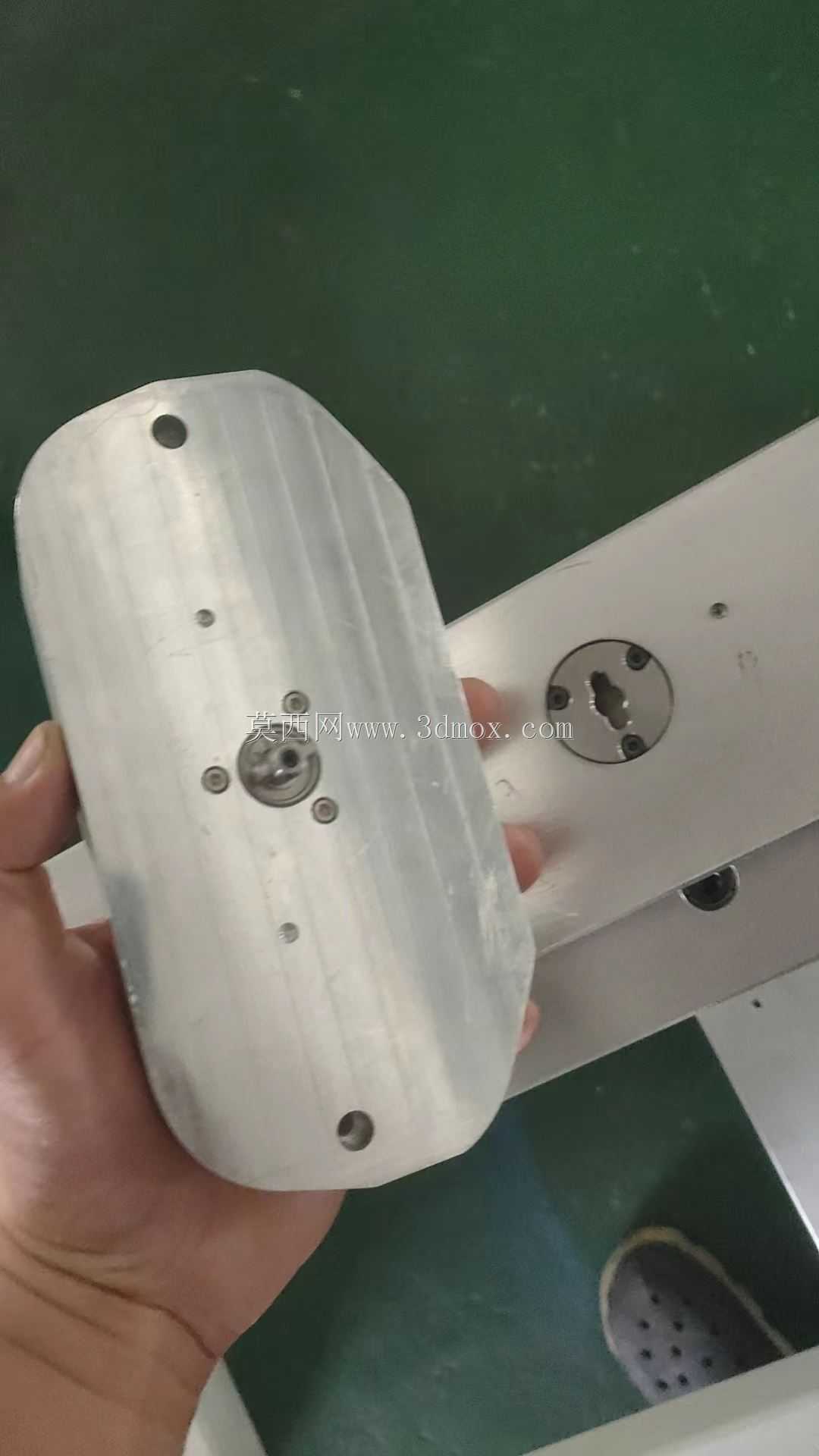

　　机架下部设置了柜体和安装板，用于布置气动阀岛、气源处理件、电气控制盒以及走线走管空间。三维建模时这些内部元件不能只做外形占位，需要按实际维护空间排布：气管走向要避开运动部件，电缆要留拖链或固定线槽，柜门开启方向和抽拉空间不能被支脚、横梁挡住。台面周边还设有手柄、铰链和快换结构，方便更换不同产品型号的仿形板或压块，使同一台基座能够兼容多种气囊裁片，减少专线专机的投入。

　　安装边界方面，设备整体为落地式工位，外形呈长方形平台结构，长宽方向需要容纳工件最大展开轮廓、夹钳开合空间以及操作人员上下料站位；高度方向要兼顾工人铺料时的 ergonomic 作业高度和上方龙门/刀架的运动行程。就位时需保证地面承重和水平度，可调支脚用于消除地面不平，脚轮仅在转产或检修时使用。设备四周要预留维护通道，刀架运动范围外侧应考虑防护和急停位置，气源、电源接口从机架下部集中引入。

　　在实际产线中，这类工装常布置在汽车内饰零部件车间的气囊成型或装配前段，上游承接面料铺层或预定位，下游对接裁片检验、折叠和封装。结构设计人员在建模时需要把工件数模、裁切路径、夹钳运动包络和机架焊接件放在同一环境中做干涉检查，尤其要验证压臂抬起、刀架横移、柜门开启和工件取放这几组动作是否互相冲突。通过这种把承托、张紧、压紧、裁切和控制集成在一起的方案，设备能够稳定完成柔性气囊片材的高精度裁切，为后续安全气囊装配提供尺寸一致、边缘可靠的裁片。
