垂直式快速肘节夹钳工装夹具结构

　　这套垂直式快速肘节夹钳属于机床加工、焊接装配和检具工位中常见的手动夹紧工装，核心作用是在工件定位完成后，通过一次下压手柄完成快速锁紧，使工件在钻削、铣削、装配、检测或胶合过程中保持稳定位置。它不是单纯的外观件，而是一套包含底座、连杆、手柄、压臂、销轴、压头和调节螺杆的完整机构，适合需要频繁装拆、节拍较快、操作空间有限的生产现场。

　　从实际使用场景看，这类夹钳常布置在焊接工装板、机用夹具底板、检具支架或装配工装上。操作人员先将工件靠紧定位面，再把红色手柄从松开位置压下，内部连杆越过肘节死点后进入自锁状态，压臂前端的压头随即压紧工件表面。由于机构在夹紧位置具有过中心锁定特性，即使加工中受到振动、切削力或轻微侧向扰动，夹钳也不会因手柄回弹而意外松开。需要换件时，向上扳动手柄即可释放压头，动作路径短，适合批量工位反复操作。

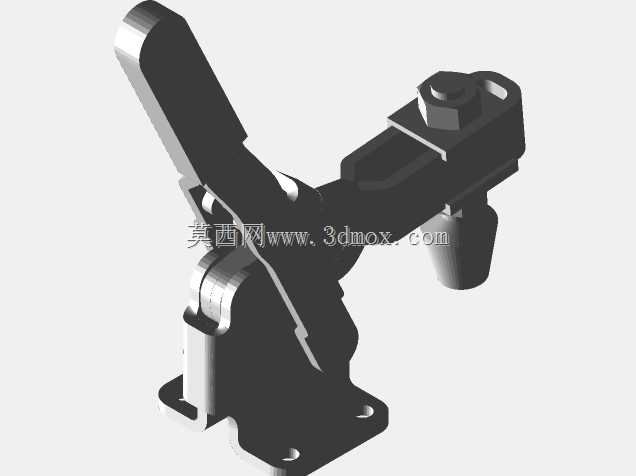

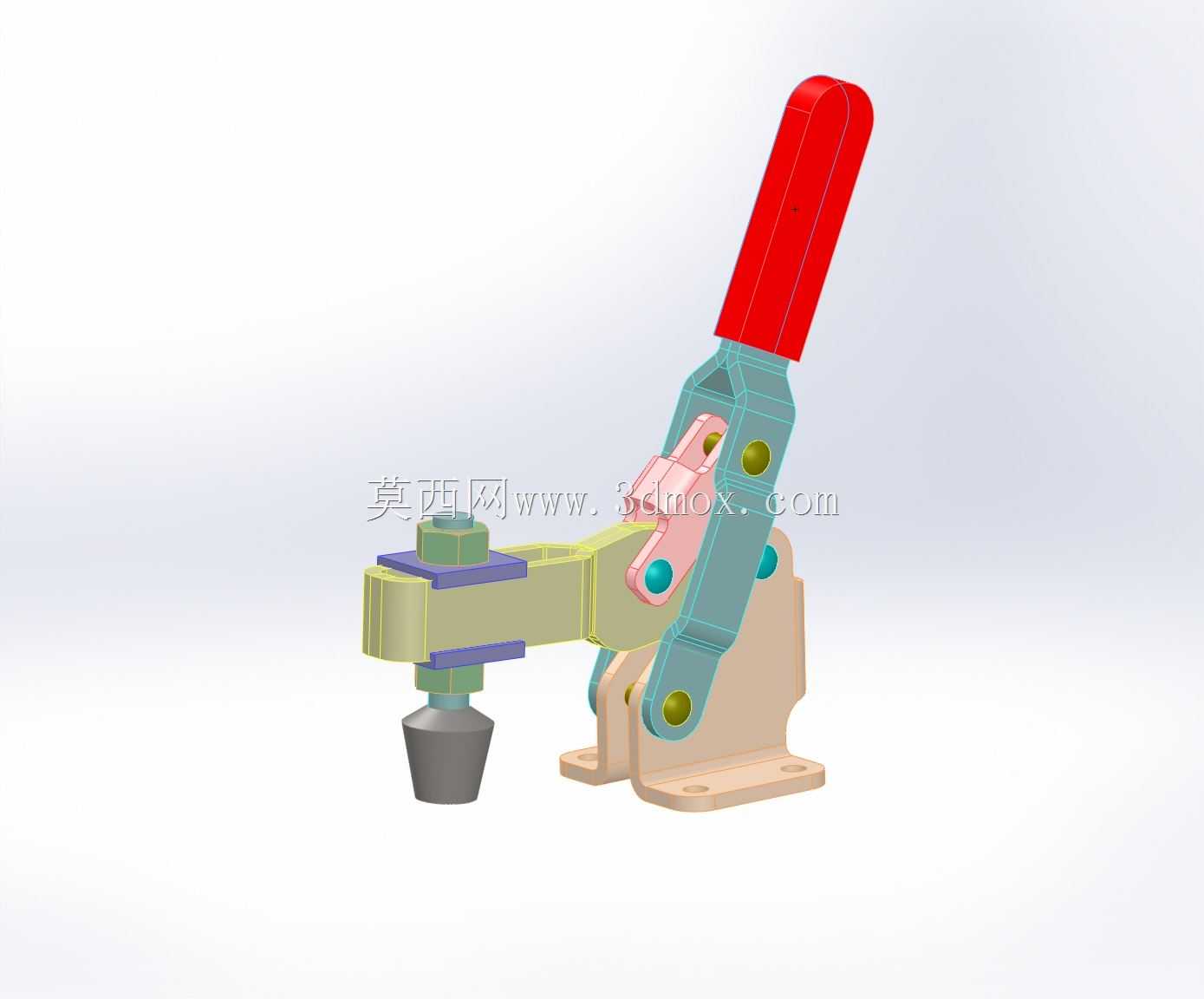

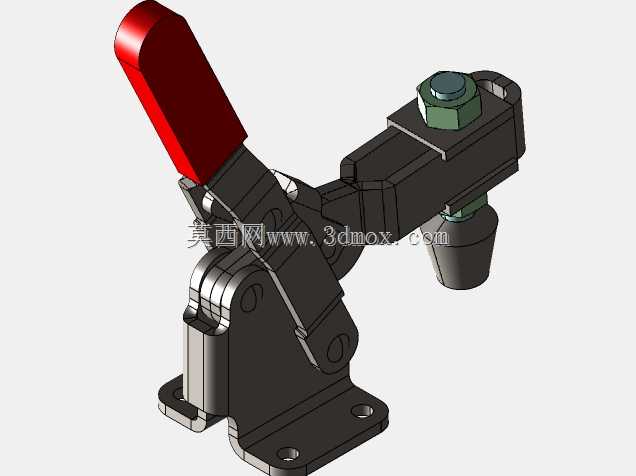

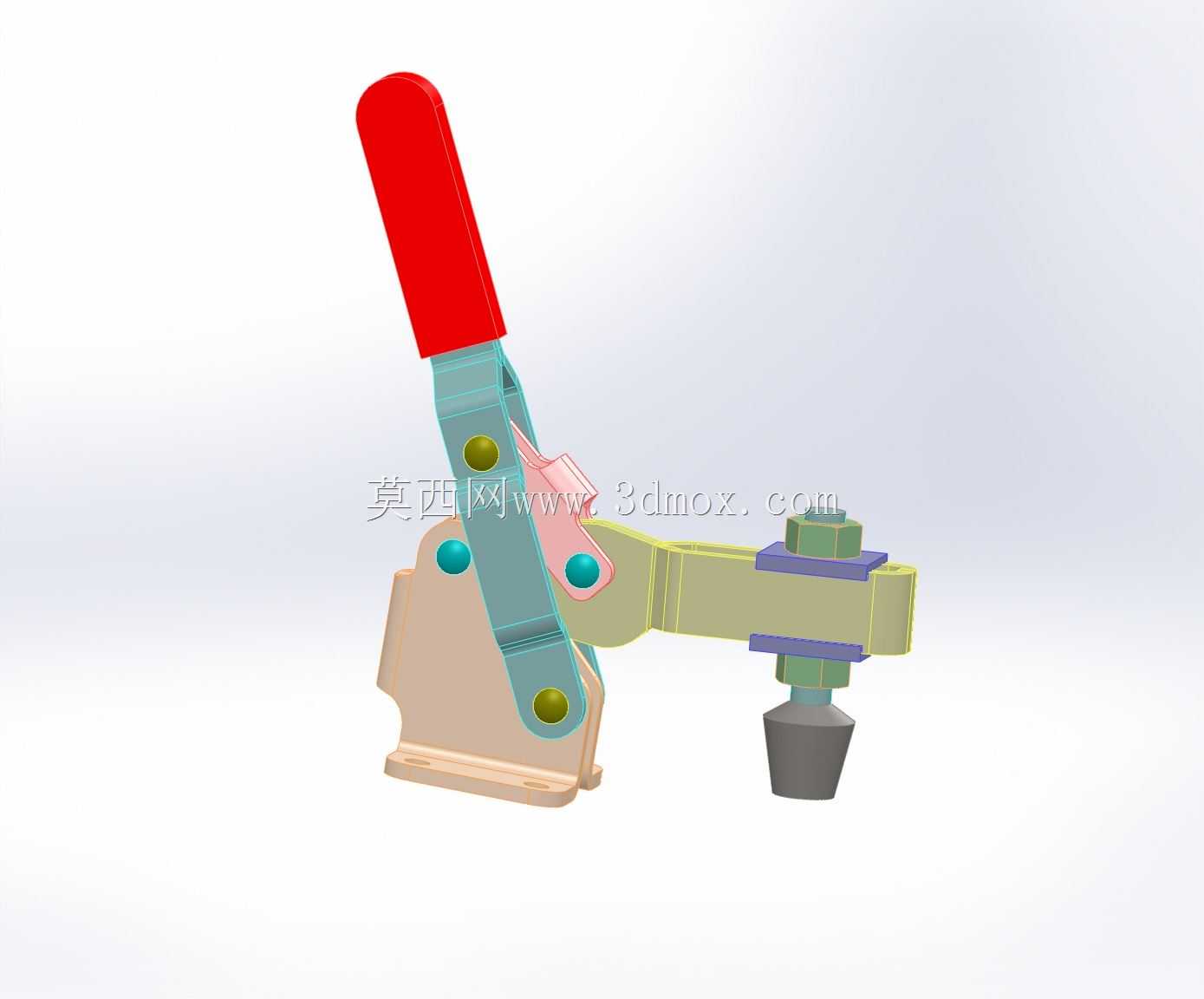

　　结构设计上，底座承担全部安装和反力传递任务，底部平面需要与工装板贴合，通过安装孔固定后才能保证夹紧刚性。模型中底座与主连杆之间采用销轴连接，销轴位置决定了手柄摆动范围和力臂比例；中段连杆通过多组铰接点传递运动，使手柄的大角度摆动转化为压臂的小范围压紧动作。压臂末端设置可调螺杆和压头，螺杆通过螺母锁紧，能够根据工件厚度调整压头高度，压头下端采用近似平面接触形式，可降低局部压痕并适应轻微高度差。

　　在机构思路方面，垂直夹钳的重点不是追求大行程，而是利用肘节机构的机械增益。手柄较长，操作人员施加较小的手部力，即可在压头处获得较大的夹紧力；当连杆接近共线并越过死点后，机构继续受工件反力作用时会趋向锁止，而不是推动手柄反向打开。设计时需要兼顾压头行程、开启高度和操作力：行程过小会限制工件取放，开启高度不足会与工件边缘干涉，操作力过大则降低工位舒适性；反之，若连杆比例过于追求省力，也可能造成结构尺寸增大或夹紧刚性下降。

　　外形与安装边界方面，该模型在松开状态下手柄向上竖起，占用高度明显大于夹紧状态，因此在密集工装排布时不能只核对底座轮廓，还要预留手柄扳动空间。底座安装孔间距、底板厚度、压臂伸出长度以及压头中心线到底座的距离，是选型和布局时最关键的边界尺寸。压头位于底座侧前方，适合压紧工件法兰边、型材端面、薄板搭接区或检具支承面附近；若工件表面较软，可在压头下增加聚氨酯垫块，若焊接飞溅较多，则应在销轴和调节螺杆处考虑防渣与维护空间。

　　建模时应重点还原各铰接点的同轴关系、连杆厚度方向间隙、压臂与底座的运动包络以及调节螺杆的有效旋合长度。底座圆角和加强过渡不仅影响外观，也关系到冲压或铸造件的应力分布；销轴端部的限位结构不能省略，否则机构在连续动作中可能出现侧向脱出。对于三维布局人员，把夹钳放入工装总成后，应分别检查手柄全开、全闭两个极限姿态，确认压头与工件、定位销、靠山和相邻夹具之间没有干涉，同时保证操作人员手部能够顺利进入操作区域。

　　在机床加工场景中，这类夹钳多用于轻型到中型切削任务，例如小型壳体、铝板、焊接组件的辅助压紧；在装配场景中，它可以把橡胶件、钣金件或塑料件临时压合到指定位置；在检测工位上，它能以重复的压紧力固定试样，减少人工按压造成的测量偏差。使用时仍需根据切削力方向判断承载能力，对于重铣削或强冲击载荷，应增加固定挡块承受侧向力，让肘节夹钳主要负责向下压紧，而不是单独承担全部加工载荷。
