台阶式冲压成型模具工装结构

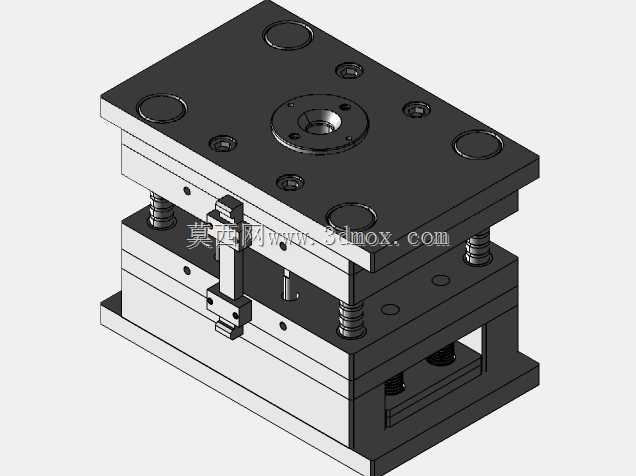

　　这套台阶冲压成型工装的三维结构，面向薄板类阶梯轮廓零件的批量冲制场景搭建，整体采用上下对合的标准模架布局，在五金冲压、家电钣金、汽车小支架连续加工产线中都可适配使用。工装核心功能是在单次压机行程内完成带台阶特征的板料定位、压合与成型，避免多工序分步冲压带来的定位累积误差。

　　从结构分层来看，最上层为上模座板，板面预留了多组安装沉孔与中心定位孔，既可以直接和压机滑块端面通过压板锁紧固定，中心孔也适配模柄安装需求，适配不同吨位开式压机的装夹接口；上模座下方依次叠加上垫板、凸模固定板与卸料板，四角布置的独立导柱导套组件贯穿上下模，合模过程中导柱先于凸模进入导套完成导向，抵消压机滑块微小的侧向窜动，保证凸凹模对位间隙均匀。

　　下模部分对应设置凹模板、下垫板与下模座，下模座底部预留压机工作台T型槽对应的安装避让空间，四周的弹簧组件分布在导柱旁，开模时提供均匀的卸料弹力，将包在凸模上的板料平稳脱开，避免工件随上模上行产生变形。模架中间侧向设置的定位挡块与联动压料构件，送料时板料侧边靠紧挡块完成X向定位，压料构件在合模初始阶段先压紧板料边缘，防止冲压过程中材料窜动偏移。

　　设计思路上优先考虑了台阶成型的受力分布：台阶位置材料在拉伸弯折时会产生局部材料流动，因此凸模的台阶过渡处做了圆角避让，对应凹模型腔匹配相同的成型间隙，间隙值按照常用低碳钢薄板料厚的1.1~1.2倍预留，既防止冲切时出现毛刺过大，也避免材料被过度挤压产生撕裂。上下垫板的厚度经过刚性校核，承受冲压力时不会发生凹陷变形，把压机的载荷均匀传递到模座整体，避免局部应力集中导致模板开裂。

　　安装边界方面，整套模架的长宽尺寸适配常规中小型压机的工作台面，闭合高度处于常用开式压力机的装模高度调节区间内，上模座的安装孔位间距符合通用模架的安装标准，不需要对压机滑块做额外改造即可上机；导柱的行程预留了足够的安全余量，开模到最大高度时导柱仍不会脱出导套，合模到最低点时上下模板之间保留有合理的刃口闭合适配距离，不会发生刚性顶死。侧向的联动构件随模架开合同步动作，不需要额外外接动力源，依靠压机自身行程即可完成压料、成型、卸料的全流程动作，日常维护时只需定期给导柱加注润滑脂、检查弹簧弹力衰减情况，更换凸凹模刃口即可快速切换不同规格台阶件的生产，适配多品种小批量的冲压加工需求。
