卧式金属带锯床锯切主机结构设计

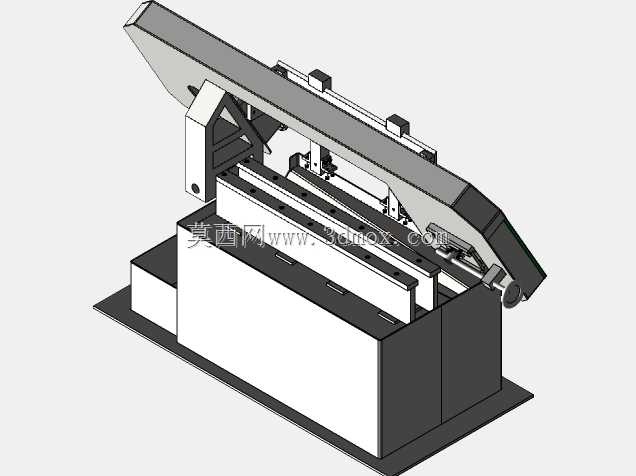

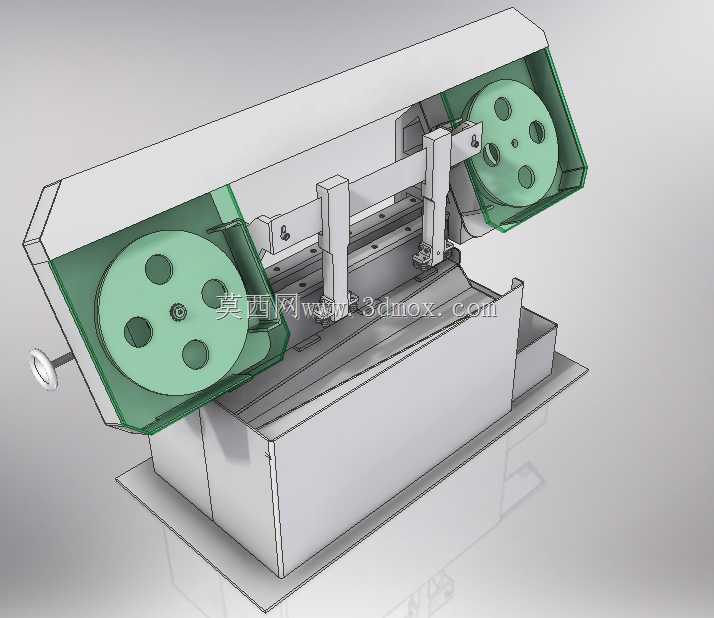

　　在中小批量金属下料车间、模具钢备料工段、机加工首道工序工位里，圆钢、方坯、异型型材的定长切断长期依赖带锯设备完成，这套卧式带锯主机的三维结构，正是围绕棒料锯切工况搭建的完整执行单元。整机采用龙门卧式布局，床身作为整台设备的承载基准，下部为箱型焊接基体，内腔预留切削液回流、锯屑归集的空间，上平面铺设两条平行送料导轨，工件承托在导轨之间的V型支撑块上，长料切断时可搭配外接辊道延伸支撑跨度，避免棒料悬垂颤振。锯架部分是核心运动组件，两套从动轮与主动轮分别布置在锯架左右两端的护罩内部，轮体外缘张紧环形带锯条，轮面的凸缘结构可防止锯条高速运转时跑偏脱轨，两侧半透明护罩既覆盖旋转轮系做安全防护，又能在运行中直观观察锯条张紧状态、轮体磨损痕迹，

　　护罩采用快拆式固定，日常更换锯条时无需拆解整个锯架总成。锯架的进给导向采用双立柱滑动结构，两根垂直立柱固定在床身中段的支座上，锯架沿立柱做竖直向下的进给运动，导向套内部配置耐磨衬套，承受锯切过程中带锯条传递的侧向切削反力，保证锯缝垂直度不会随进给深度增加出现偏斜。锯条切入工件前的位置设置了两组导向臂，导向臂端头装有硬质合金夹持块，把带锯条的切削段约束在垂直于工件端面的平面内，锯切大直径棒料时可调整两侧导向臂间距，让夹持点尽可能靠近工件两侧表面，缩短锯条自由悬伸长度，大幅降低锯切过程中的条体振动，避免切缝歪斜、打齿崩刃。驱动端布置在其中一个轮体的后侧，电机经减速机构带动主动轮旋转，为带锯条提供持续切削线速度，

　　针对不同材质工件——低碳钢、合金结构钢、不锈钢、铝型材——可匹配不同轮体转速，锯切薄壁型材时降低进给压力，防止齿尖勾料崩损，锯切实心厚料时保持匀速进给，让切屑均匀呈卷状排出。床身工作台面预留了工件夹紧机构的安装位，手动或液压驱动的钳口从两侧压紧棒料，夹紧面做滚花处理增加摩擦力，下料过程中工件不会随锯条切削力发生轴向窜动；锯架的上下行程边界做了机械限位，上升位预留足够上下料空间，方便行车吊运整捆长棒料放到支撑工位，下降位匹配最大锯切直径的行程终点，不会出现锯条切到工作台面的误动作。从安装边界来看，整机底部为整块安装底板，地脚孔位按通用工业带锯床的排布设计，车间地面做水平硬化后打入地脚螺栓即可固定，不需要额外做复杂地基；

　　左右轮护罩的外伸宽度、锯架抬升到最高位时的顶部高度、床身前后侧的排屑口、检修门预留空间都在建模时做了干涉校验，周边留出半米以上操作维护距离后，即可完成工位布置。切削液管路从床身内腔沿锯架敷设到锯切区域，喷嘴对准锯条切入工件的位置，高速冲掉齿间夹带的切屑，同时带走锯切摩擦产生的热量，避免锯条齿尖过热退火失去硬度，混有切屑的切削液沿床身斜面回流到下部水箱，经滤网分隔后循环使用。这套结构把锯切执行、导向支撑、安全防护、排屑回流几个功能模块整合在同一机架上，既可以作为独立下料锯床的完整主机，也能集成到自动化锯切生产线中，搭配自动送料架、定长挡料机构完成无人值守的批量型材下料作业，建模时所有配合面、运动行程、装配间隙都按实际装配逻辑搭建，结构工程师可直接在此基础上细化选型外购件、补充液压与电气系统布局，快速完成整台锯切设备的工程转化。
