桥接型荧光灯管加工工装设备三维设计

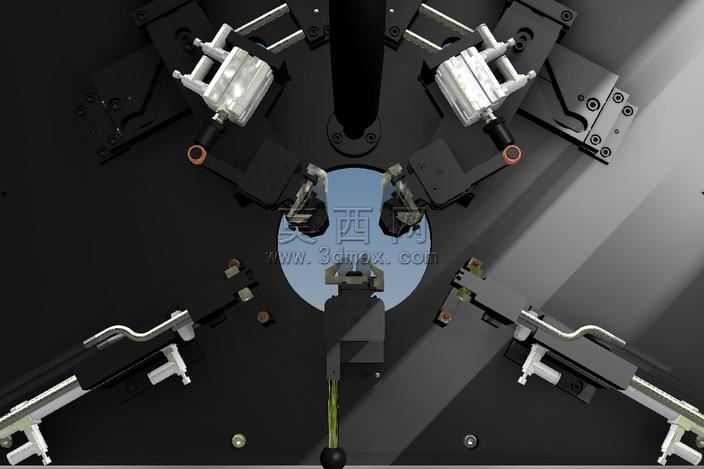

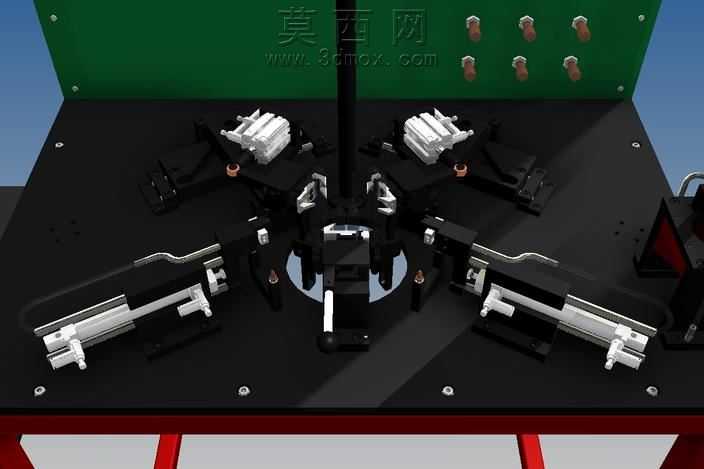

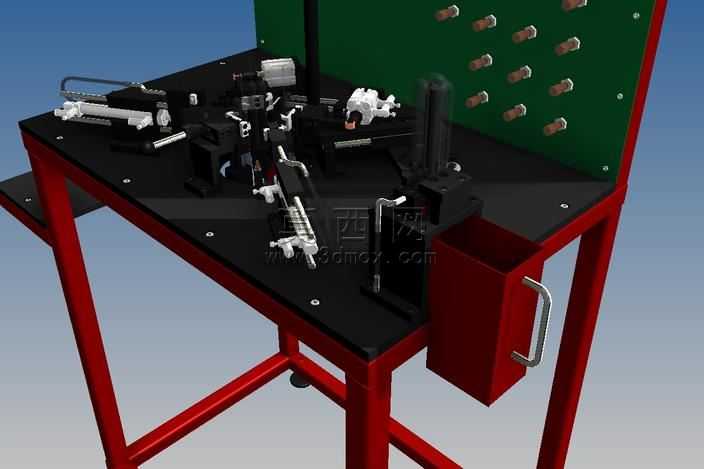

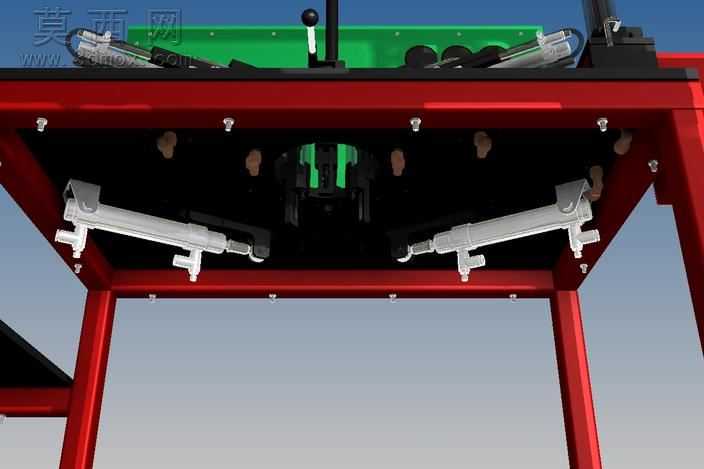

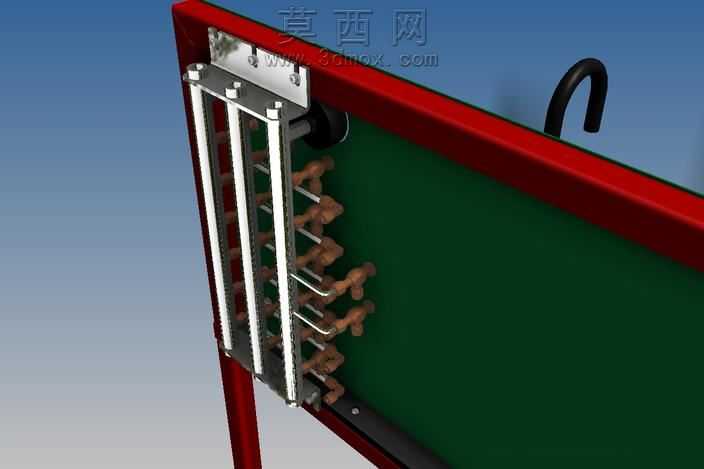

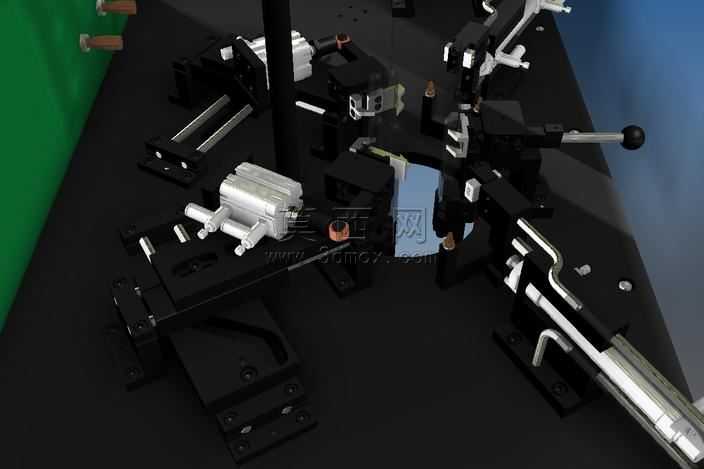

本作品为桥接型荧光灯管加工专用设备的三维建模设计，依托专业三维建模软件完成全参数化构建，完整还原了设备的整机布局与功能细节。建模过程中遵循机械设计的公差配合规范，对设备上的各类执行组件进行了精细化建模：包含多组直线运动导轨副、手动锁紧操作手柄、定位夹持块、工件承托工位以及气动执行元件，每一处结构的尺寸比例均参考实际荧光灯桥接加工的工艺需求设定，确保各运动部件的行程、安装位置符合实际生产的操作逻辑。材质渲染阶段，针对设备不同部件的物理属性匹配了对应的材质效果：设备底座采用哑光黑色铸铁材质，还原铸铁表面细微的磨砂质感与厚重的金属基底特性；金属导轨、操作杆等传动受力部件采用亮面不锈钢材质，通过调整反射率与粗糙度参数，模拟金属表面的冷冽光泽与轻微的环境反射效果；气动元件的缸体部分采用银灰色阳极氧化铝材质，搭配黑色的密封端盖与管路接头，区分不同功能部件的材质差异；操作手柄的握持部分采用黑色防滑橡胶材质，通过纹理贴图模拟橡胶表面的防滑纹路，提升模型的真实感。设计思路围绕荧光灯管桥接工序的核心需求展开，整体采用台式布局结构，将多组定位夹持机构对称分布在工作台面，可实现荧光灯管的精准对位与桥接加工固定，手动操作部件的位置符合人体工程学设计，操作人员无需大幅度移动即可完成锁紧、对位、进给等操作，各工位之间预留了足够的操作空间与工件避让空间，避免加工过程中出现结构干涉。模型还对设备上的紧固件、调节旋钮等细小零件进行了还原，每一处螺栓的安装位置、调节旋钮的刻度标识都清晰呈现，既可以作为荧光灯生产设备的设计参考方案，也可用于机械专业的工装结构教学演示，完整展现了专用加工设备从功能需求到三维结构落地的设计逻辑。
