FIRST竞赛Rack'n'Roll项目竞技机器人结构

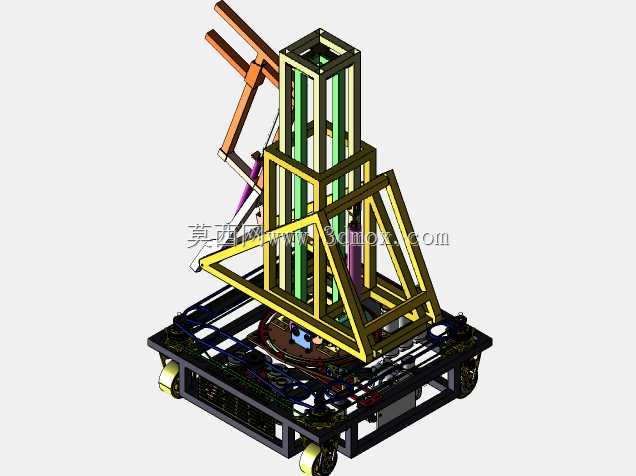

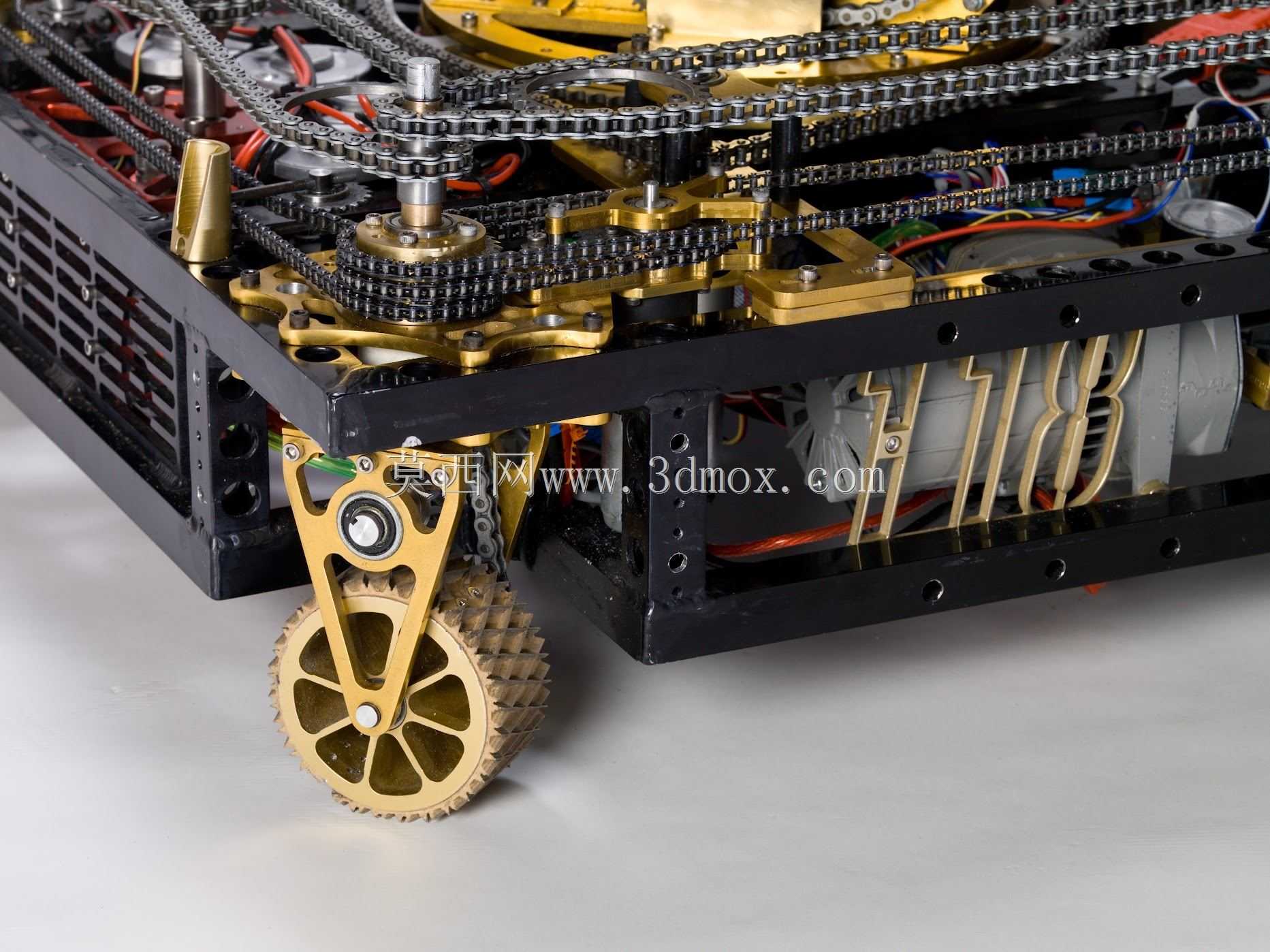

　　该竞技类移动作业机器人主要面向青少年机器人竞技赛事的对抗作业场景，核心完成赛事规则内的物料拾取、抬升、定点投放、场地机动等系列动作，整体结构采用分层模块化设计思路，从下到上依次为移动底盘单元、主支撑桁架单元、作业执行臂单元三个核心部分，各单元之间通过标准紧固件连接，便于赛事现场的快速拆装、调试与故障零件更换。底盘部分采用方形焊接框架作为承载基体，底部四角配置带减震结构的驱动轮组，兼顾场地内的快速移动与转向灵活性，底盘框架上预留了电控元件、电池模块、传感组件的安装位，所有走线沿框架内侧的线槽布置，避免竞技过程中剐蹭、拉扯导致的线路故障，底盘的整体外轮廓尺寸严格匹配赛事规则的边界要求，确保参赛时符合尺寸检录标准。

　　主支撑桁架采用矩形铝型材拼接成空间桁架结构，通过三角形斜撑强化整体刚性，避免机器人快速启停、抬升重物时出现结构形变，桁架内部预留了竖直方向的滑动导轨安装空间，可配合升降滑台实现作业末端的高度方向调整，桁架的型材选型经过载荷校核，能够承受作业臂满载伸展时的倾覆力矩，同时尽可能控制整体自重，提升移动环节的动力效率。前端配置的多自由度作业臂采用铰接式结构，可根据作业需求调整伸展角度与作业范围，臂体末端预留了通用执行器安装接口，可根据不同的赛事任务快速更换夹爪、拨杆、托台等不同作业末端，适配不同的物料操作需求。整体结构的设计充分考虑竞技场景下的抗冲击需求，所有连接节点均设置了加强筋或角码加固，外露的传动部件均设置了防护挡板，

　　避免对抗过程中异物卡入传动结构导致设备停机，各运动部件的活动范围均做了机械限位，防止超程运动导致的结构损坏或运动干涉。在建模过程中，所有配合面均按照实际加工公差预留了装配间隙，标准件全部采用通用规格，便于参赛队伍快速采购替换零件，整体重心经过反复调整，落在底盘中心区域，避免急转、抬升重物时出现侧翻风险，桁架部分的镂空设计在保证结构强度的同时，进一步降低了整机重量，提升了机动性能。
