内燃机用火花塞结构三维设计方案

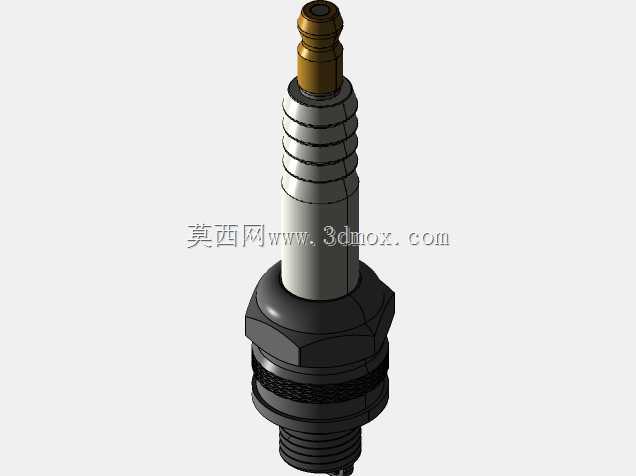

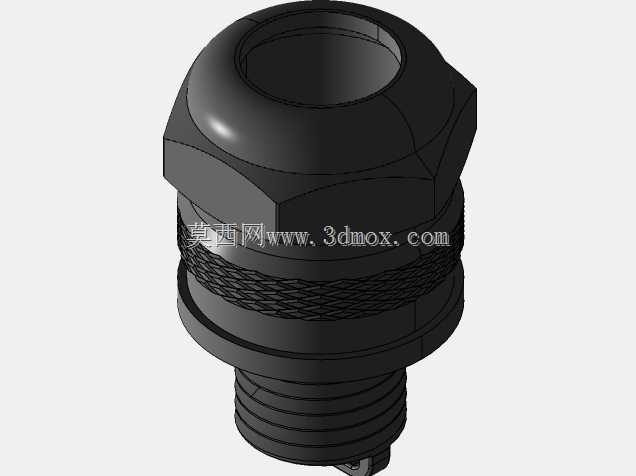

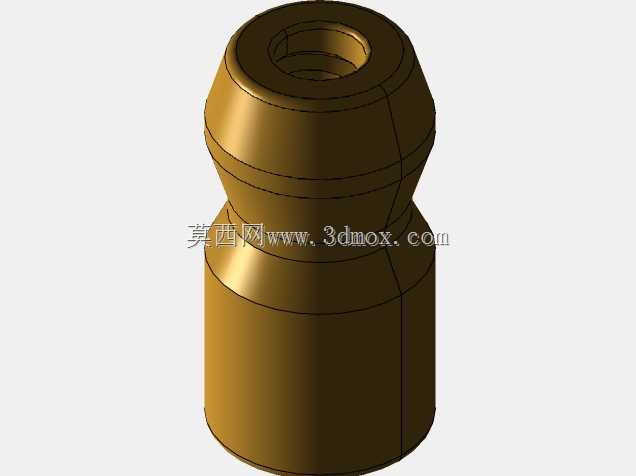

　　在往复式内燃机的整机设计中，火花塞是直接决定点火可靠性、燃烧效率的核心易损部件，这套三维结构完整还原了量产火花塞的全部装配层级与安装配合特征，可直接用于CA6140机床加工实训中的典型零件建模演示、内燃机原理教学的结构拆解展示，也能作为小型通用汽油机、摩托车发动机配套选型的结构参考。从实际装车工况来看，火花塞的工作环境极端恶劣，下端电极伸入燃烧室内部，需要承受2000℃以上的瞬时燃烧高温、5MPa以上的爆发压力，同时还要耐受燃油混合气的化学腐蚀，因此建模时严格还原了各段的材质分界特征：顶部接线螺母采用黄铜材质建模，表面做滚花防滑结构，方便高压点火线的卡扣插拔固定；接线螺杆与中心电极采用一体化镍基合金结构，外部包裹氧化铝陶瓷绝缘壳体，

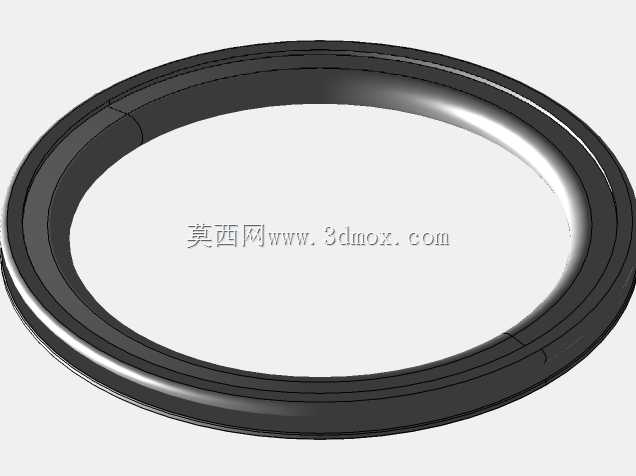

　　陶瓷段做了多道环状凸起棱筋，既可以增加爬电距离避免高压漏电，也能提升壳体的抗机械冲击强度，避免安装拧紧时出现陶瓷碎裂问题。陶瓷壳体与金属安装壳体之间采用卷边压装的密封结构，建模时还原了内部铜粉密封垫圈的装配位置，保证燃烧室内的高压燃气不会从配合间隙泄漏。金属安装壳体采用冷镦钢材质建模，中部加工有标准六角拧动面，尺寸适配常用的火花塞套筒，下方螺纹段严格遵循公制火花塞安装螺纹规范，螺纹根部预留了密封垫圈的安装槽位，安装时通过铜质密封垫圈压紧缸盖的安装座面，实现燃气密封与导热。下端侧电极采用折弯式镍锰合金结构，与中心电极之间预留了标准点火间隙，建模时保留了电极的倒角特征，避免尖端放电位置偏移。

　　整套模型的安装边界完全符合通用小排量汽油机的缸盖安装尺寸要求，螺纹旋合长度、六角对边尺寸、陶瓷段外径都与量产件保持一致，在做发动机整机装配干涉检查时，可以直接调用该模型完成缸盖点火系统的布局验证，不需要额外调整安装位尺寸。建模过程中对各零件的配合公差做了隐含还原，金属壳体与陶瓷体的过盈配合量、中心电极与绝缘陶瓷的同轴度要求都在结构特征中有所体现，能够帮助建模学习者理解热机类核心部件的设计逻辑——即要同时满足导电、绝缘、密封、导热、抗冲击多重需求，每个结构特征都对应实际工况下的功能要求，没有多余的装饰性结构。
