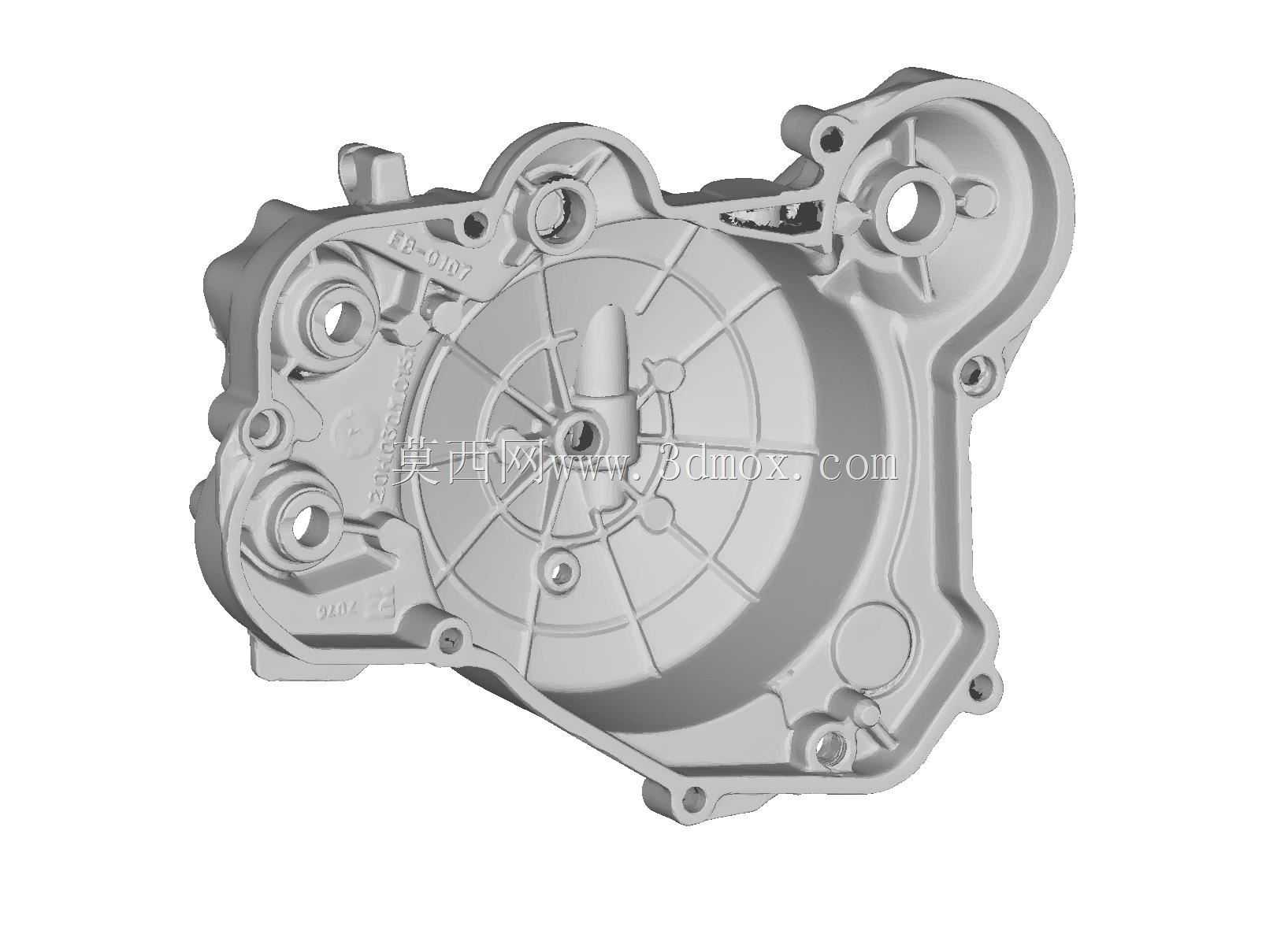

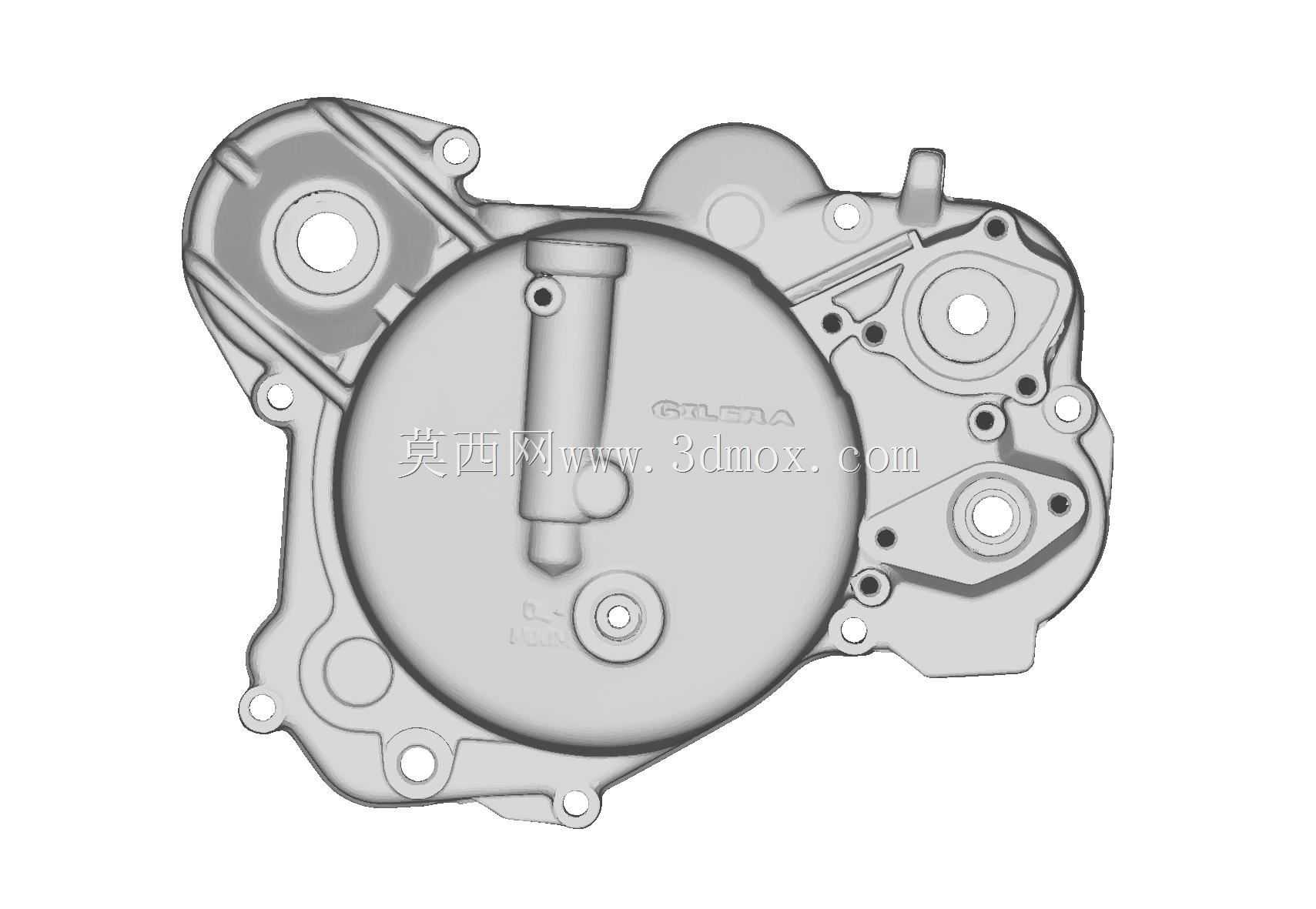

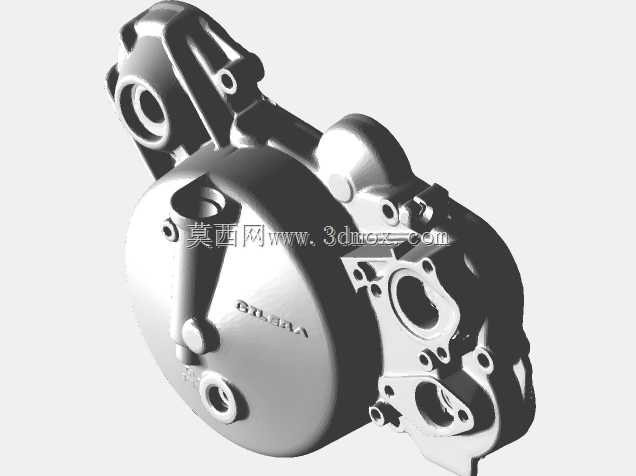

Derbi Gilera EBS离合器盖三维扫描模型

　　这款离合器盖作为摩托车发动机侧部的核心防护与功能承载部件，主要适配Derbi Gilera系列EBS动力单元，在整车动力系统中承担多重作用：一方面为离合器总成提供封闭的安装腔体，阻隔外界泥水、粉尘侵入摩擦副区域，避免离合器片出现异常磨损、打滑失效的问题；另一方面作为发动机左侧曲轴箱的延伸密封结构，需承受腔体内润滑油的静压力与运行过程中的温度交变载荷，同时为周边启动机构、离合操纵摇臂、管线固定点提供安装基准。从扫描还原的结构来看，整体轮廓采用不规则异形设计，主体圆形腔体对应离合器总成的外包络尺寸，周向分布的多组安装凸台与螺栓孔完全匹配曲轴箱结合面的定位要求，不同位置的凸台高度根据内部避让需求做了差异化设计，

　　既保证了安装后结合面的密封压紧力均匀分布，也避免了与内部高速旋转的离合器鼓、从动毂产生运动干涉。模型表面还原的加强筋布局沿受力方向延伸，从主腔体中心向各安装脚位辐射，在不额外增加壳体壁厚的前提下提升了整体结构刚度，能有效抵消离合器结合、分离过程中产生的交变冲击力，降低运行过程中的壳体共振风险。安装边界上，周向螺栓孔的位置度、结合面的平面度都通过扫描数据完整还原，设计时需注意结合面处预留的密封胶槽或密封垫安装位尺寸，装配时需保证各螺栓按对角顺序压紧，避免因受力不均导致的渗油问题。侧面预留的操纵机构过孔位置做了同轴度凸台设计，可直接适配离合摇臂的油封安装需求，无需额外加工衬套结构；

　　下部设置的回油槽结构能将飞溅到盖体内壁的润滑油导流回油底壳区域，避免腔体内积油过多造成离合器拖曳阻力增大。对于逆向设计从业者而言，该扫描模型可作为同系列离合器盖改型设计的基准参考，比如针对改装场景下的散热需求优化壳体表面散热鳍片布局，或是针对大排量动力升级场景调整壳体壁厚与加强筋分布，都能以该扫描数据为基础做偏差分析，保证改型后的部件与原有曲轴箱、操纵机构的安装兼容性，减少反复试装验证的周期。
