不锈钢弹性工具夹持固定夹结构设计

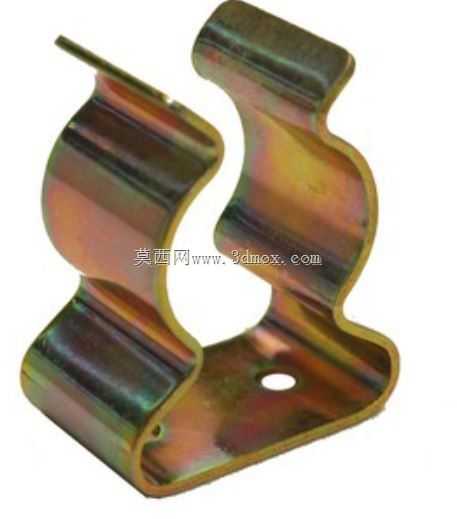

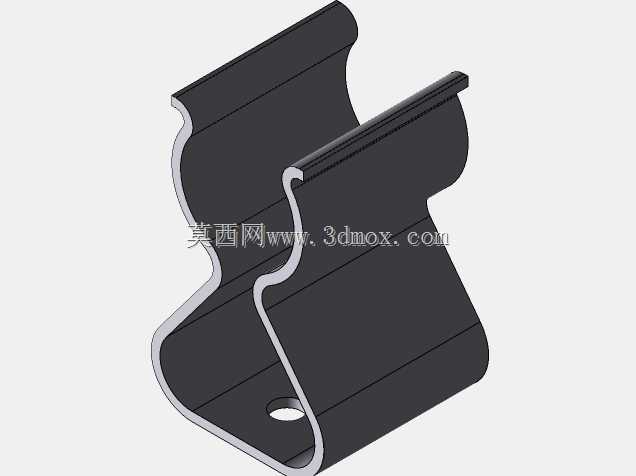

　　这类弹性夹持件主要面向车间工位工具收纳、长柄手动工具定位场景设计，日常在机床操作工位、装配流水线旁的工具挂板、维修工作台侧方都能见到这类结构的应用，核心作用是对螺丝刀、锉刀、六角扳手这类带杆状握持段的手动工具进行快速夹持固定，避免工具散落在工作台面造成磕碰、掉落，也能减少操作人员取放工具的额外动作耗时，提升工位作业的规整度。从结构设计逻辑来看，整体采用单不锈钢板材冲压弯折成型，没有额外的铰接部件、扭簧配件，依靠板材自身弯折后的弹性形变提供夹持力，这种一体成型的设计首先规避了多零件装配带来的松动、脱落风险，同时不锈钢材质本身的防锈特性，能够适配车间内存在切削液飞溅、空气湿度偏高的作业环境，长期使用不会出现锈蚀卡滞、弹性衰减的问题。

　　结构上的双侧弧形弯折面，是针对圆形、扁形等不同截面的工具手柄做的适配设计，夹持接触面做了圆弧过渡处理，不会在工具手柄表面压出划痕，也能避免硬接触导致的夹持力集中，让不同直径的杆状工具都能获得稳定的包覆夹持力。底部预留的单安装孔，是用于穿设螺丝将夹体固定在挂板、工作台立面或者工具架型材上的安装结构，安装时不需要额外做复杂的定位加工，只需要在安装面预钻对应规格的螺丝底孔即可完成固定，安装边界的容错率较高，夹体整体厚度较薄，固定后不会过多占用工位的侧向空间，多个夹体并排安装时也不会出现干涉问题。从受力角度考量，弯折处的圆角半径做了针对性优化，既保证夹体张开时的形变量足够容纳常规直径的手动工具手柄，

　　又不会因为反复张合导致弯折处出现应力集中断裂，日常使用时不需要额外的维护保养，依靠材料自身的弹性复位即可保持稳定的夹持力度，即使频繁取放工具，夹体的开口形变量也能长期保持在设计范围内，不会出现松弛脱落的情况。这类夹持结构除了手动工具收纳场景外，也可以拓展用于小型管线的临时固定、薄型板材的辅助定位等场景，一体冲压的加工方式也适合批量生产，加工过程中只需要完成板材落料、冲孔、弯折三道核心工序，生产效率较高，零件的一致性也能得到很好的控制。
