猎户座平开门聚酯壁挂式电气外壳

　　这款聚酯壁挂式外壳是面向工业现场壁挂式电气集成场景开发的防护壳体，核心适配车间墙面、设备侧方立柱、厂区管廊侧壁等无落地安装空间的部署场景，可容纳低压配电回路、小型信号采集模块、现场IO控制单元、小型开关电源等电气元件，为内部器件提供隔绝粉尘、防飞溅液体、抗轻度外力磕碰的防护屏障，在机加工车间工位旁配电、厂区公共区域动力分线、户外廊道设备就近控制等场景中，相比金属壳体具备更优异的耐潮湿、耐弱腐蚀性能，不会因长期处于多水汽、轻度酸碱挥发的环境出现表层锈蚀掉漆的问题，后期运维无需定期做表面防腐补漆处理。

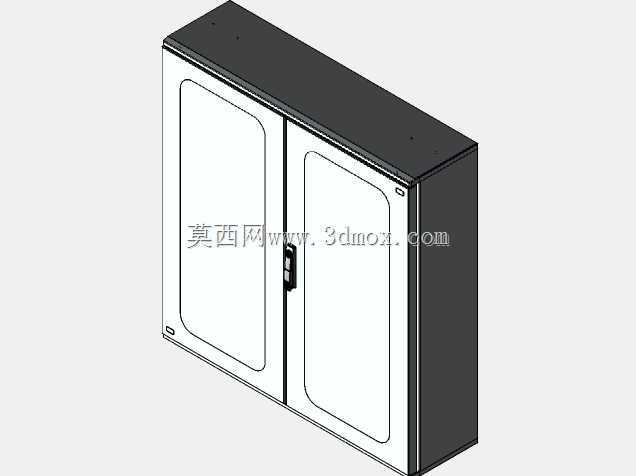

　　从结构设计逻辑来看，这款壳体采用双开门平开结构，两扇门体均设置了内嵌式观察窗，日常巡检时无需开启柜门即可直接观察内部元件的运行指示灯状态、数显表读数，减少不必要的开门操作，也能避免开门过程中外界粉尘大量进入柜体内部；门体与柜体框架的贴合处设置了整圈密封胶条，门体闭合后胶条被均匀压缩，可有效阻挡直径较大的粉尘颗粒、清扫时的飞溅水花进入柜内，满足常规工业场景的基础防护要求。柜门配备了统一的锁止结构，可实现双门同步锁闭，非授权人员无法随意开启柜门触碰内部带电元件，适配生产现场的安全管理要求。

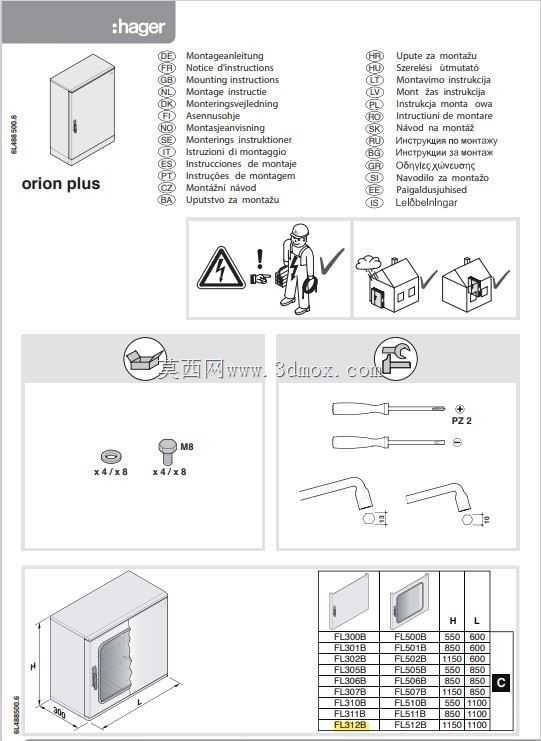

　　尺寸参数上，这款壳体的外部轮廓为1150mm×1100mm×300mm，其中300mm的进深尺寸是经过多场景适配验证的，既可以容纳常规厚度的导轨式电气元件、小型接线端子排，也不会因进深过大导致壁挂安装后突出墙面过多，影响车间通道通行或者设备操作空间；1150mm的宽度与1100mm的高度配比，刚好适配常规墙面的安装点位，不会遮挡墙面原有管线、消防标识，安装时可通过柜体背部预设的壁挂固定孔，直接使用膨胀螺栓固定在混凝土墙面或者承重钢结构立柱上，固定点位经过受力校核，满载元件后的整体承重满足长期壁挂使用要求，不会出现固定点变形、柜体下坠的问题。

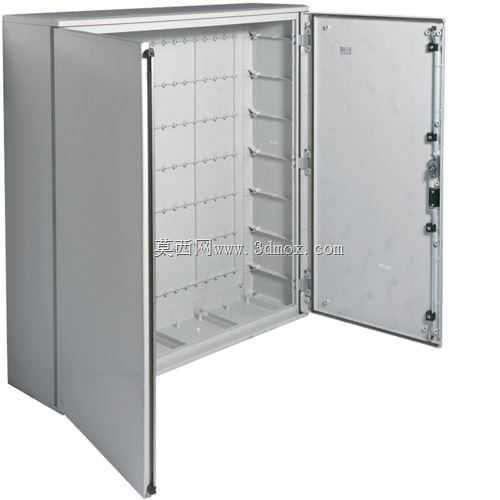

　　壳体主体采用聚酯材料模压成型，相比传统冷轧钢板焊接柜体，整体重量更轻，单人即可完成壁挂定位安装，无需额外借助吊装设备，在高空管廊、设备高处侧装等作业空间受限的场景下，安装作业的难度大幅降低；材料本身的绝缘性能也避免了金属壳体常见的接地不良导致的外壳带电风险，在潮湿环境下使用的安全冗余更高。柜体内部预留了标准化的导轨安装位、安装板固定螺孔，用户可根据自身的元件排布需求，灵活调整导轨位置、加装定制安装板，适配不同的回路配置方案，无需对柜体主体进行二次打孔切割，减少现场加工的工作量。

　　在实际选型应用中，这款壳体尤其适合机加工车间的工位就近配电场景，可将工位所需的断路器、接触器、控制按钮等元件集成在柜内，壁挂在工位侧方的墙面上，不占用地面操作空间，员工操作时无需走到远处的总配电柜处，即可完成工位设备的通断电操作；同时聚酯材料的抗切削液飞溅腐蚀性能，也能适配机加工车间常见的切削液、润滑油飞溅环境，长期使用不会出现壳体腐蚀破损的问题。在厂区户外廊道的小型控制站点部署中，这款壳体的耐候性也能满足露天环境的使用要求，无需额外加装外层防护遮阳罩即可长期使用，降低整体部署成本。

　　设计过程中也充分考虑了布线的便利性，柜体上下边缘均预留了敲落孔位，用户可根据现场进线方向选择对应的开孔位置，进线完成后配合电缆防水接头即可实现进线处的密封，避免粉尘、水汽从进线缝隙进入柜内；柜门与柜体主体之间预留了接地跨接线的安装位，门体上如果需要安装指示灯、按钮等带电元件，可通过跨接线实现可靠接地，满足电气安全规范要求。双开门的结构设计也让柜内元件的检修操作更加便捷，当需要更换内部元件、调整接线时，可根据操作位置选择开启单扇门或者同时开启双扇门，操作空间充足，不会因门体遮挡影响接线作业效率。
