带铜嵌件七角星形螺纹旋钮结构

　　这款七角星形手拧旋钮，是工业设备操作端、工装夹具调节位、小型机电装置上常用的手动操作紧固件，日常在检测治具的档位调节、小型输送线的侧挡快调、实验室设备的舱门锁紧、非标工装的快速装夹场景里都能见到这类零件的身影，不需要额外工具，徒手就能完成拧紧或松开操作，在需要频繁拆装、快速调节的工位上，比外六角螺栓、滚花高头螺钉的操作便利性高很多。

　　从结构设计来看，主体采用玻纤增强尼龙材质注塑成型，这种材质本身具备耐溶剂、耐矿物油、耐普通工业润滑油脂的特性，在普通车间的油污环境下长期使用不会出现材质溶胀、开裂的问题，玻纤增强的配比也让主体的抗扭强度足够，正常手拧施力的时候不会出现星角断裂、主体变形的情况。中心嵌入的黄铜螺纹通孔嵌件，是整个零件的受力核心，注塑的时候直接把铜嵌件放在模具型腔内一体成型，嵌件外壁的滚花结构和尼龙主体牢牢咬合，不会出现拧动螺纹的时候嵌件跟转、被拔出的问题，黄铜材质的内螺纹和钢制螺杆配合的时候，不会像纯塑料螺纹那样容易滑牙，反复拆装的使用寿命比全塑料螺纹旋钮高3倍以上，也不会出现锈死、螺纹咬合无法拆卸的问题。

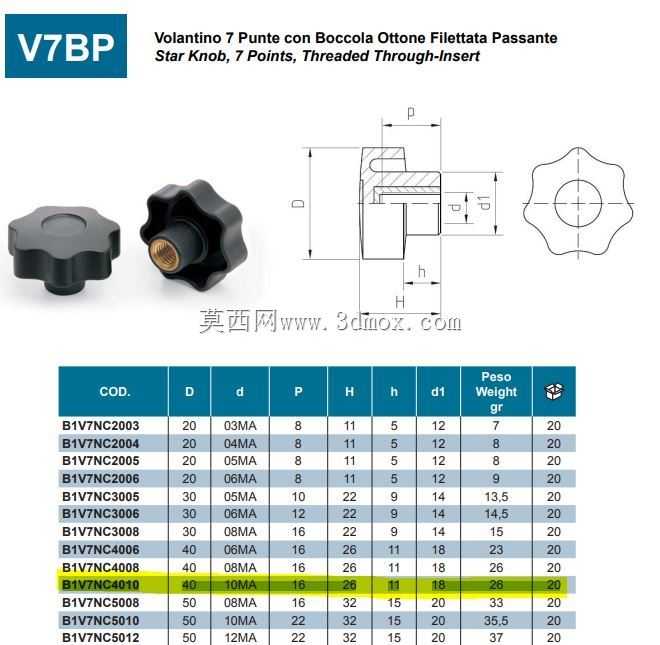

　　外形上采用七角星的轮廓设计，不是常见的五角、六角或者圆形滚花结构，七个凸起的受力边刚好贴合人手手指的施力角度，徒手拧动的时候每个边都能给手指提供足够的摩擦力，即使手上沾有少量油污、佩戴薄款劳保手套操作，也不会出现打滑的情况，边缘做了R0.5的圆角过渡，没有尖锐的棱角，长时间拧动也不会硌伤手掌。从尺寸参数来看，这款规格的旋钮主体外径40mm，总高度26mm，中心嵌件的内螺纹规格为M10，螺纹有效啮合长度11mm，铜嵌件突出主体下端面的长度为15mm，安装的时候下端突出的铜嵌件可以直接穿入被连接件的安装孔，不需要额外加装衬套，被连接件的安装孔直径推荐做到10.5-11mm，安装孔周边的平面度要求不高于0.2mm，就能保证旋钮拧紧之后和安装面完全贴合，不会出现偏斜。

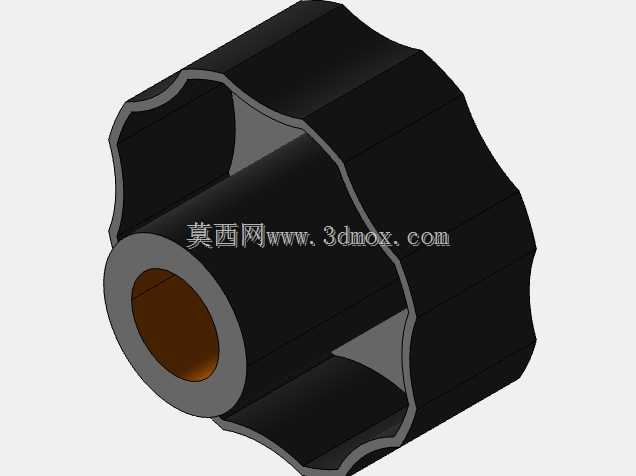

　　建模的时候要注意几个核心的结构细节：首先是铜嵌件和尼龙主体的配合公差，嵌件外径和注塑预留的安装孔过盈量控制在0.1-0.15mm，加上嵌件外壁的直纹滚花，就能保证结合强度；其次是星型轮廓的每个角的拔模角度，外表面做1度的拔模斜度，方便注塑脱模，同时不会影响外观的一致性；另外旋钮上端面的平面可以预留丝印或者激光打标的位置，方便客户标注档位、锁紧方向的标识。在选型使用的时候要注意，这款旋钮的最大手拧扭矩可以达到8N·m，适合锁紧力要求不高、需要频繁调节的场合，不适合用于需要大扭矩锁紧的承重连接位，如果使用场景有长期的户外紫外线照射要求，需要在尼龙原料里添加抗UV助剂，避免长期日晒之后材质变脆。另外在安装的时候要注意，螺杆拧入铜嵌件的长度不要超过螺纹的有效长度，避免螺杆顶到嵌件底部导致主体被顶起，出现锁紧不牢的问题。这类星形旋钮相比传统的金属旋钮，重量只有锌合金旋钮的1/4，成本也更低，同时绝缘性能更好，在有低压绝缘要求的设备上使用也不会出现导电的问题，在电子设备外壳、小型仪器调节、工装夹具快锁的场景下适配性非常广。
