CA6140车床配套橡胶金属复合减振支座结构

　　在普通卧式车床的运行工况里，主轴箱、进给箱等运动部件在高速回转、齿轮啮合、切削载荷波动的过程中，会持续产生不同频段的振动，这类振动如果直接传递到床身基础，一方面会引发加工件表面振纹，降低车削加工的形位精度与表面质量，另一方面长期的振动传导会加速床身连接螺栓的疲劳松动，还会带来车间内的结构传声噪声，而这类安装在部件与床身连接点位的减振支座，就是针对这类振动传递路径设计的隔振元件。

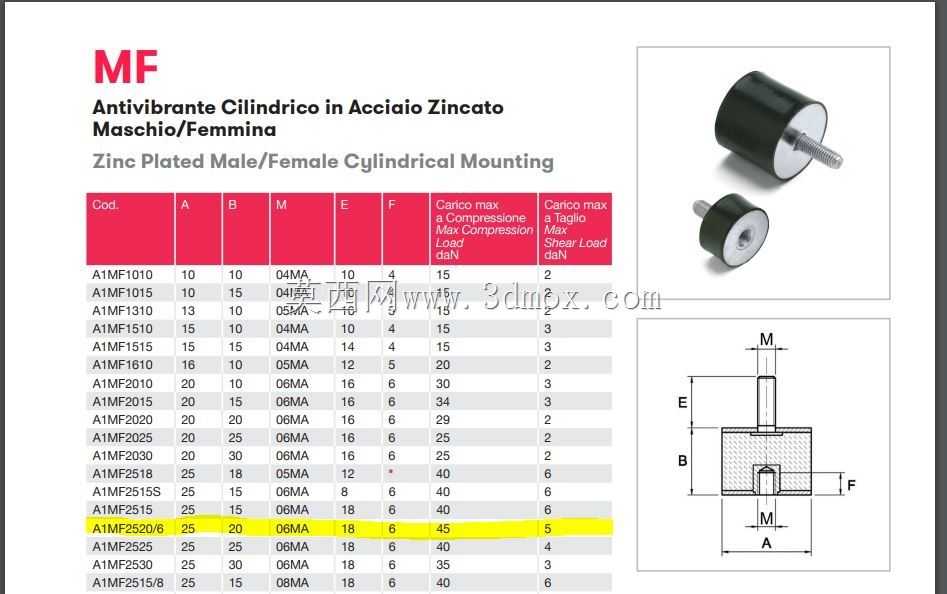

　　从结构构型来看，该支座采用柱式对称布局，上部为实心圆柱橡胶基体，中心开设贯通安装孔，下部延伸出金属定位柱，整体没有多余的异形结构，这种对称设计首先保证了垂向承载时的受力均匀性，不会出现偏载导致的橡胶局部应力集中。橡胶部分选用NR/SBR共混胶料，60肖氏硬度的配比是经过工况匹配的：硬度过低会导致承载后静变形量过大，使得被支撑部件的安装位置出现偏移，影响车床传动链的同轴度；硬度过高则会降低橡胶的动变形能力，对中高频振动的衰减效率不足，±5度的硬度公差控制，是为了保证同批次支座的动刚度一致性，避免同一组支撑点出现刚度差，导致被支撑部件安装后出现倾斜。金属部件采用镀锌处理，一方面是适配车床加工现场的切削液飞溅、潮湿工况，提升防锈能力，另一方面镀锌层的表面粗糙度适中，和橡胶硫化结合时的粘接强度更稳定，不会出现长期使用后橡胶与金属件脱粘的问题。

　　在实际安装场景中，这类支座主要布置在CA6140车床的电机安装座下方、主轴箱与床身的连接点位、冷却泵支架的安装面位置，下部的金属定位柱可以直接插入床身预制的定位孔内，不需要额外设计定位结构，安装时中心孔穿入连接螺栓，通过控制螺栓的预紧力矩，让橡胶部分获得10%-15%的预压缩量，这个预压缩区间是经过验证的：既可以保证橡胶件在承受交变载荷时不会出现拉伸应力，延长橡胶的疲劳寿命，又能让支座的动刚度处于最优区间，对100-500Hz频段的齿轮啮合振动、电机电磁振动的隔振效率达到80%以上。

　　设计这类支座的时候，首先要核算被支撑部件的总重量，单个支座的额定垂向载荷要留1.5倍的安全余量，避免切削过程中出现冲击载荷时橡胶变形量超出线性区间。橡胶圆柱的外径尺寸要匹配安装点位的空间边界，不能和周边的走线、润滑管路产生干涉，中心孔的直径要比连接螺栓大1-2mm，给安装时的位置微调留出余量，同时避免螺栓杆直接和橡胶孔壁摩擦，导致橡胶部分被切损。下部金属定位柱的长度要控制在插入床身定位孔后，端面不触及孔底，保证所有的静载荷都由橡胶部分承担，而不是通过定位柱形成刚性传力路径，否则会直接丧失隔振效果。

　　和常见的平板式橡胶垫相比，这种带定位柱的柱式支座的横向刚度更高，车床在进行大进给切削、尤其是端面车削时会产生一定的横向切削力，足够的横向刚度可以避免被支撑部件出现横向窜动，保证传动齿轮的啮合间隙稳定，不会因为支座横向变形导致打齿问题。橡胶部分的自由高度要匹配安装点位的设计间隙，预压缩后的高度要和床身的安装面齐平，保证被支撑部件的安装水平度符合车床的装配精度要求，通常这类支座的高度公差控制在±0.1mm以内，避免多组支座同时安装时出现高低差，导致部件安装后产生内应力。

　　在长期使用过程中，橡胶部分会随着时间出现轻微的蠕变，因此设计时已经将蠕变余量纳入尺寸计算，正常工况下使用3-5年后的永久变形量不会超过初始高度的5%，不需要频繁调整垫片补偿高度差。镀锌金属件的边缘都做了圆角处理，没有尖锐毛刺，避免硫化过程中割伤橡胶基体，也能防止安装时划伤操作人员。这类支座除了在车床新设备装配时使用，也可以作为老旧车床的维修替换配件，当原机的减振垫出现老化开裂、硬化失效时，直接替换同规格的该型支座，就可以有效降低设备运行振动，提升加工精度，不需要对床身的安装结构做任何改造，适配性很强。
