CA6140车床配套不锈钢紧固管夹结构

　　在普通车床的流体管路布设场景中，这类抱箍式管夹是走线布管环节不可或缺的小尺寸连接件，尤其在CA6140这类经典卧式车床的装配与维保作业里，冷却管路、润滑管路的固定都离不开这类结构件的支撑。从实际使用场景来看，车床运行过程中主轴箱、溜板箱部位会持续产生规律性振动，若管路缺乏可靠固定，长期振动下管路接头容易出现松动渗漏，甚至与运动部件发生剐蹭磨损，这类管夹的核心作用就是将金属或柔性管路牢牢约束在床身预设的安装点位上，避免管路移位引发的设备故障。

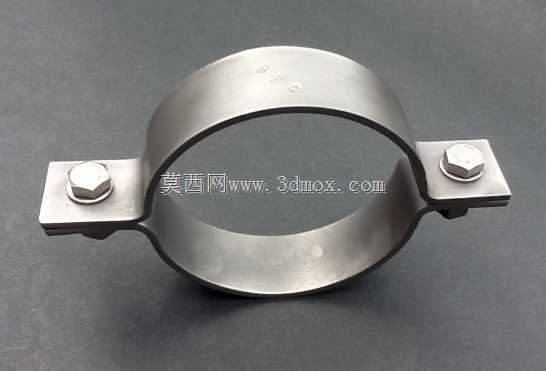

　　从结构设计逻辑来看，这款管夹采用分体式抱合结构，主体为冲压成型的半环形不锈钢带材，两端预留平直的安装耳位，耳位上冲制有适配标准外六角螺栓的过孔，通过单组螺栓的锁紧力矩即可调整抱合直径的松紧度，适配一定公差范围内的管路外径。不同于整体式管卡需要从管路端部穿套安装的局限，这种开口式抱箍结构可以在管路已经布设完成的状态下直接加装，维保作业时不需要拆解原有管路走向，大幅降低现场装配的操作难度。冲压成型的钢带边缘做了倒圆角处理，避免锁紧时锋利边口割伤柔性管路的外壁，也能减少金属管路表面的防腐层被刮蹭破损的概率。

　　设计过程中首先要匹配CA6140车床常用管路的外径参数，抱合段的曲率半径需要与目标管路的外圆半径保持一致，保证锁紧后抱箍内壁与管路外壁有足够的接触面积，避免局部压强过大压损管壁，同时也能提升固定后的摩擦力，防止管路在抱箍内出现轴向窜动。两端安装耳的折弯角度经过校准，螺栓锁紧时两个耳位保持平行贴合，不会出现单边翘起导致的锁紧力不均问题。配套的标准六角头螺栓与平垫组合，既可以借助通用扳手完成锁紧操作，也能保证足够的压紧力，在车床持续振动的工况下不容易出现松脱。

　　从安装边界尺寸来看，抱箍完全锁紧状态下的外轮廓宽度不会超出车床床身安装面的预留空间，两个安装耳的孔位间距适配床身上预设的安装螺纹孔位置，不需要现场二次打孔调整，直接对齐孔位穿入螺栓即可完成固定。抱箍的钢带厚度经过选型验证，既具备足够的刚性保证锁紧后不会出现塑性变形，又带有适度的弹性，可以在管路受温度变化出现轻微热胀冷缩时，提供一定的形变补偿量，避免管路被刚性约束挤压变形。

　　在实际选型应用中，这类管夹除了用于车床的润滑、冷却管路固定，也可适配其他工业设备中同外径范围的气路、油路管路固定场景，安装时只需要根据管路的实际外径调整螺栓的锁紧行程，保证抱箍贴合管壁但不压瘪管路即可。不同于塑料材质的管卡，金属冲压结构的管夹耐油耐切削液腐蚀，在车床加工区域充满切削液飞溅、润滑油滴落的工况下，长期使用也不会出现材质老化脆裂的问题，使用寿命能覆盖设备的全维保周期。建模过程中需要重点关注钢带折弯处的圆角过渡，避免折弯应力集中导致的结构断裂风险，同时安装耳的孔位与抱合圆弧的同轴度、位置度公差需要控制在合理范围内，保证实物加工后装配顺畅，不会出现孔位错位无法安装的问题。
