吊点用轭焊缝环形承重连接结构

　　在起重吊装、重型设备挂载、工业管线悬吊等作业场景里，吊点位置的连接构件直接决定载荷传递的可靠性，这类环形轭式焊接承重件，是专门针对单点吊载工况设计的传力结构，区别于普通吊环的整锻成型工艺，该结构采用弯管成型配合端部块体组焊的加工方案，能在控制整体制造成本的同时，匹配特定安装空间的挂载需求。从实际使用场景来看，这类构件常被用于车间内重型工装的临时吊点、液压管路系统的固定悬吊支座、小型起重设备的末端挂点，也可作为设备运输过程中的捆绑受力点，使用时载荷通过环形弯管的弧面均匀分散到两侧直段，最终传递到端部的焊接块体上，避免局部应力集中导致的结构失效。

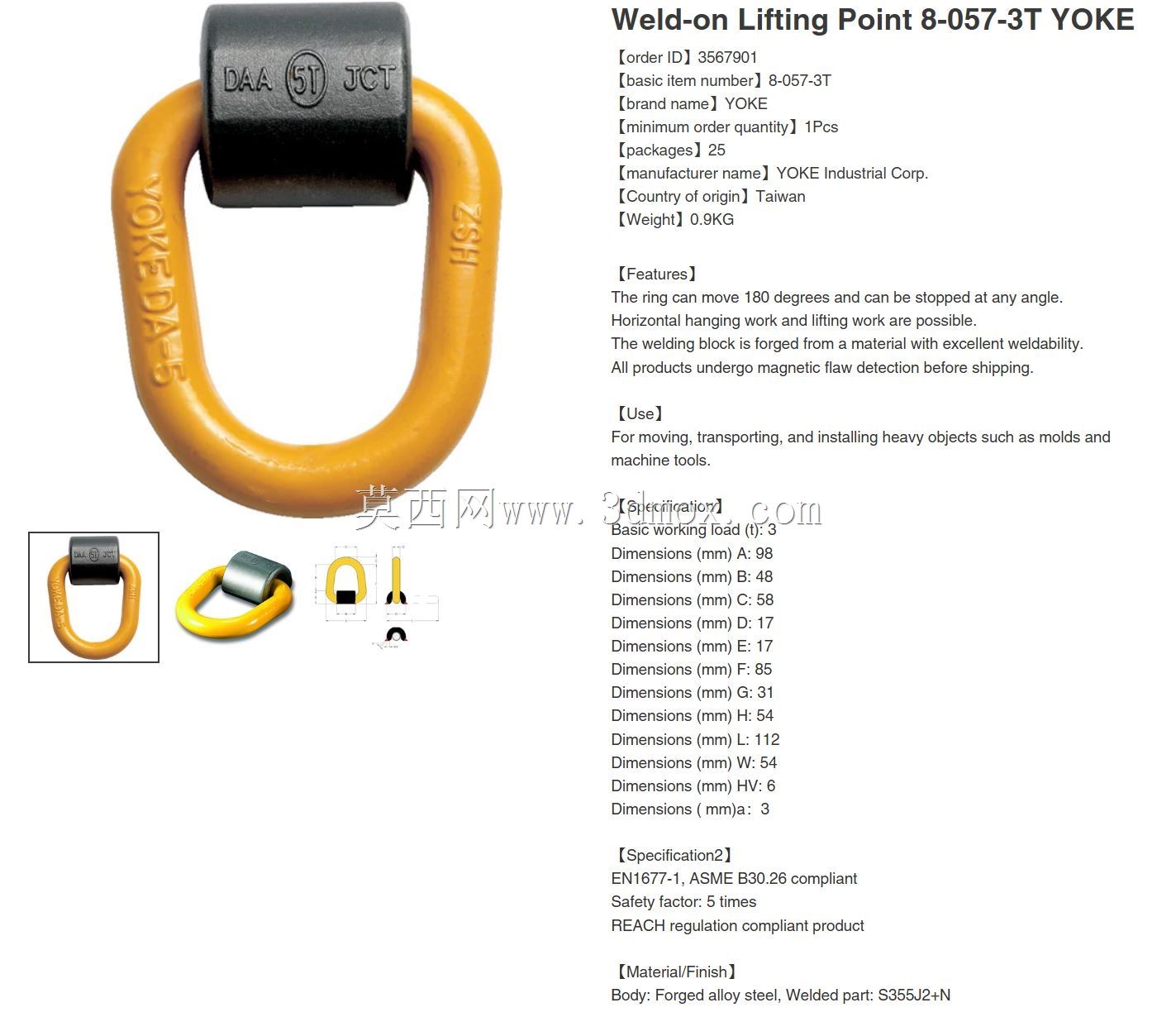

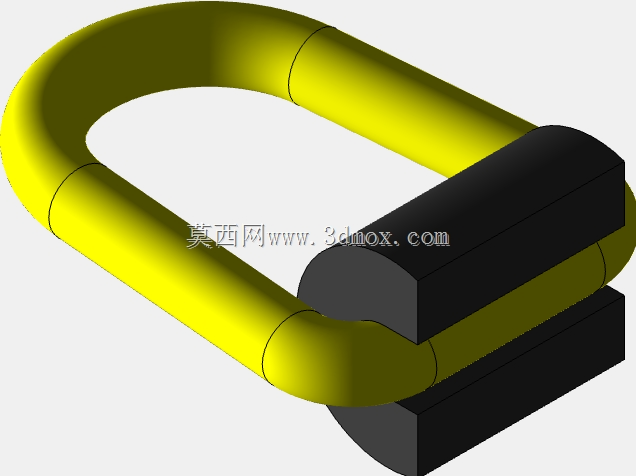

　　设计阶段首先要明确吊点的额定承载边界，环形段的弯曲半径需要匹配常用卸扣、吊钩的接触弧面，防止吊具与构件接触时出现线接触导致的压痕损伤，图中可见的环形弯管采用等径管材冷弯成型，弯制过程中严格控制管壁减薄率，避免弯曲段外侧壁厚不足留下承载隐患，弯管的分段接缝位置特意避开了最大受力的弧顶区域，设置在直段与弧段的过渡位置，降低焊缝位置的应力水平。端部的块体结构是整个构件的安装基准，块体上预留的安装贴合面需要与被挂载设备的安装面完全匹配，块体与弯管连接的位置采用全周角焊缝焊接，也就是标注的轭焊缝位置，焊接时需要保证焊脚尺寸符合承载要求，焊后做去应力处理，避免焊接残余应力在长期受载过程中引发焊缝开裂。

　　从安装边界来看，该构件的环形内空尺寸需要保证常用吊具能顺利穿入，同时整体外轮廓不能超出设备安装面的预留空间，块体的厚度方向尺寸要匹配安装螺栓的长度规格，避免安装后螺栓露出长度不足或者干涉周边其他构件。实际选型使用时，需要注意该类焊接结构的吊点不能承受侧向斜拉载荷，载荷方向应尽量与环形平面保持平行，防止弯管段承受附加的弯矩作用，定期检查焊缝位置是否出现裂纹、弯管段是否有明显塑性变形，是日常维护的核心要点。

　　不同于标准件吊环的通用化设计，这种定制化的轭焊环形吊点可以根据实际安装空间调整环形段的长宽尺寸、端部块体的安装孔位，在一些安装空间受限、标准吊具无法适配的场景下，这类结构能在保证承载能力的前提下，最大化压缩安装占用空间，同时焊接结构的加工周期更短，不需要开模锻压，适合小批量的设备配套使用。结构受力层面，环形段的圆弧过渡能让载荷在管材截面上形成均匀的环向应力，相比直角弯折的挂点，应力集中系数能降低60%以上，端部块体与弯管的连接位置特意做了圆弧过渡处理，避免直角接缝带来的应力突变，焊缝位置设计在弯管直段的末端，这个位置在受载时的弯矩最小，主要承受轴向拉力，能最大化发挥焊缝的抗拉性能。在三维建模过程中，弯管段的建模需要准确还原冷弯成型后的壁厚变化，不能简单用等壁厚的圆环扫掠来处理，否则后续做有限元分析时会得到偏于危险的应力结果，端部块体的焊接坡口位置也需要在模型中准确体现，方便后续出工程图时标注焊接要求，安装面的平面度、安装孔的位置度公差，都需要在建模时同步考虑，保证加工后的构件能顺利与配套设备装配。
