工业风道转接式方形接口水闸结构

项目分类:阀门 发布时间:2024-01-09 ID:720174
  • 工业风道转接式方形接口水闸结构
  • 工业风道转接式方形接口水闸结构
  • 工业风道转接式方形接口水闸结构

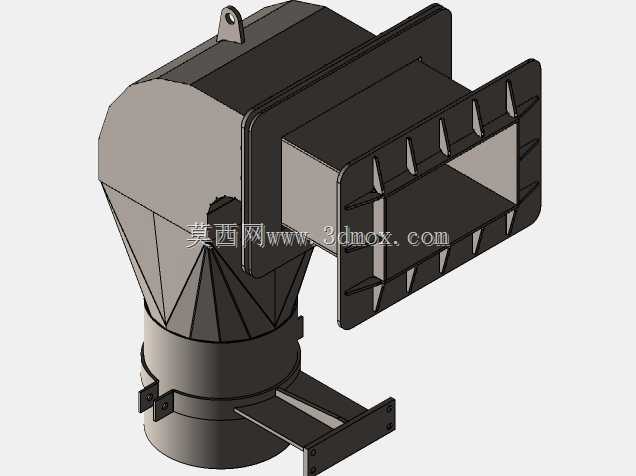

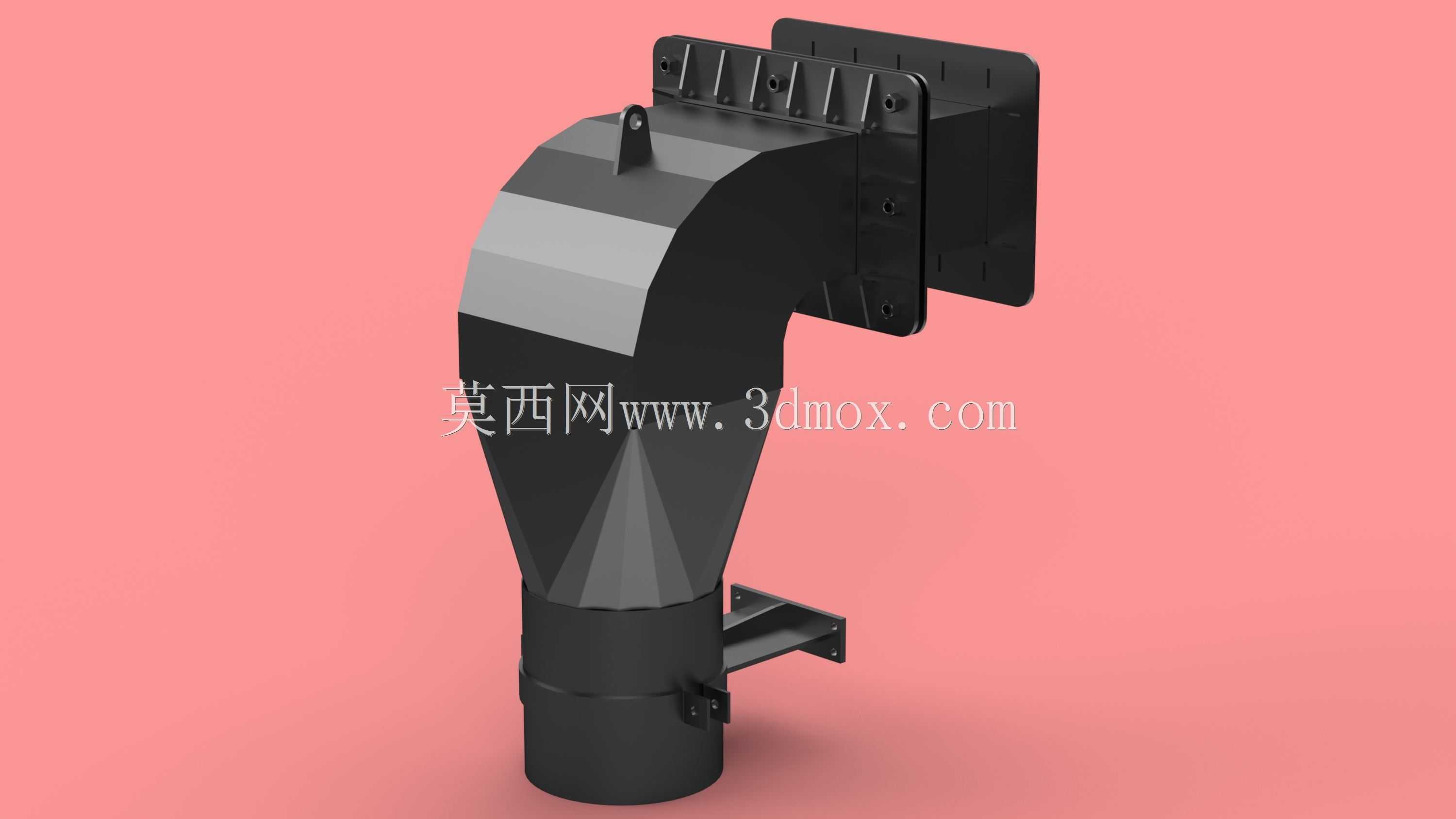

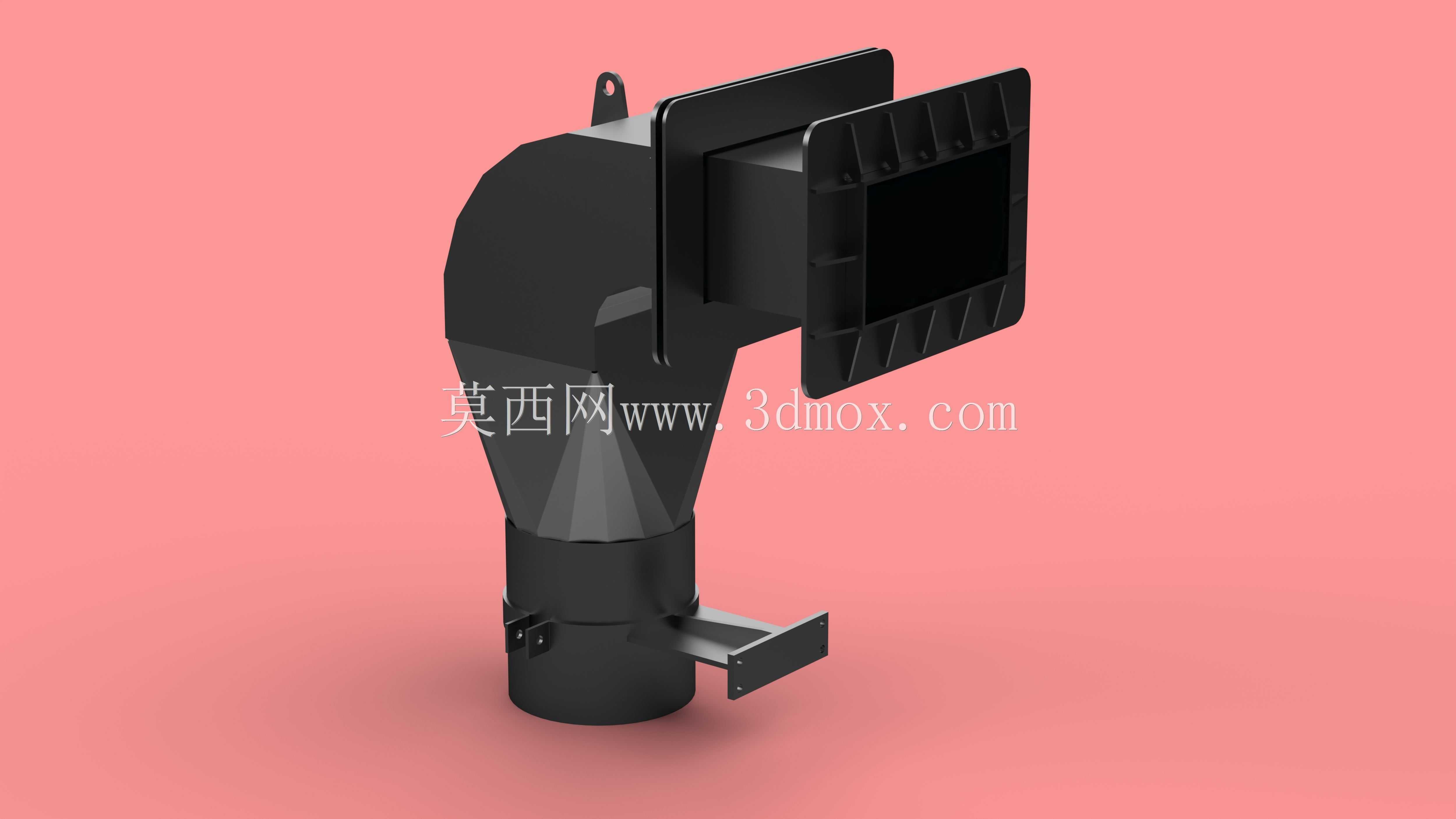

  这款水闸结构主要应用在工业通风除尘、工艺排风系统的风道支路节点,承担风道通断控制、流向转接的核心作用,区别于常规过水闸阀,该结构适配矩形截面工业风道,可直接对接车间除尘支管、废气收集管路的方形法兰接口,无需额外做方圆变径转接,能减少管路安装的配件数量,降低风阻损耗。从结构设计来看,上部采用天圆地方式的渐变导流壳体,将下部圆形管路的气流平顺引导至上部方形接口,壳体内壁做了多段折线过渡,没有直角突变结构,能避免气流在壳体内形成涡流积尘,适合输送含尘气体、工艺废气的工况,减少日常维护的清灰频次。上部方形接口的法兰边做了外翻折边加强,沿法兰边均匀布置了三角形加强筋,提升法兰的结构刚度,在对接风道法兰压紧密封垫时,

  不会出现法兰翘曲导致的漏风问题,法兰面的螺栓孔位按照常规工业矩形风道的通用间距排布,可直接匹配市面常见的共板法兰、角铁法兰安装尺寸。下部圆形接口处设置了抱箍式连接位,可直接卡接对应管径的圆形螺旋风管,抱箍耳座预留了螺栓锁紧空间,安装时无需现场焊接,仅需常规扳手即可完成对接。侧面伸出的L型安装支架采用折弯钣金结构,支架上开有长条形安装腰孔,可适配现场安装基面的孔位误差,支架与壳体连接处做了贴板加强,能承受整个闸体的自重以及风道内的风压载荷,避免长期运行出现支架变形、壳体移位的问题。壳体顶部设置了吊耳结构,方便现场安装时的吊装转运,吊耳的开孔尺寸适配常规卸扣规格,吊装时的受力点经过重心校核,起吊过程中闸体能保持平稳,不会出现倾斜磕碰。

  闸板的运动轨迹做了隐藏式设计,闸板完全开启时可完全收纳进上部壳体的预留腔体内,不会占用风道内部的通流面积,最大程度降低闸体本身带来的风阻,闸板与壳体的贴合面做了整圈密封槽设计,可嵌入橡胶密封胶条,关闭状态下能满足中低压风道的密封要求,避免漏风影响系统的风压平衡。整体结构的钣金件拆分充分考虑了加工工艺性,所有折弯边的圆角半径匹配常规钣金折弯模具参数,焊接位置都预留了足够的操作空间,没有出现工艺死角,生产时可直接通过激光下料、数控折弯、焊接打磨完成壳体加工,无需定制特殊工装,能有效控制加工成本。安装边界方面,方形接口的外轮廓尺寸适配常规600*400规格的工业矩形风道,下部圆形接口适配直径350mm的圆形风管,安装支架的基面距离下部接口中心的高度预留了足够的操作空间,可满足现场安装保温层、执行器的空间需求,整体结构的外形没有外凸的尖锐棱角,适合在车间架空风道、设备排风接口等位置安装使用。
