对夹式手动蝶阀工业结构设计

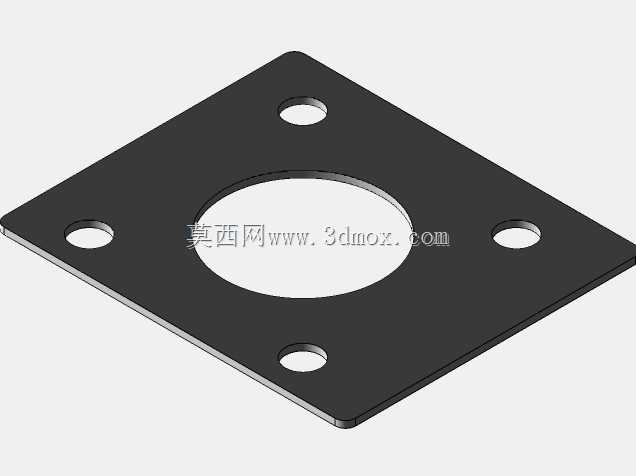

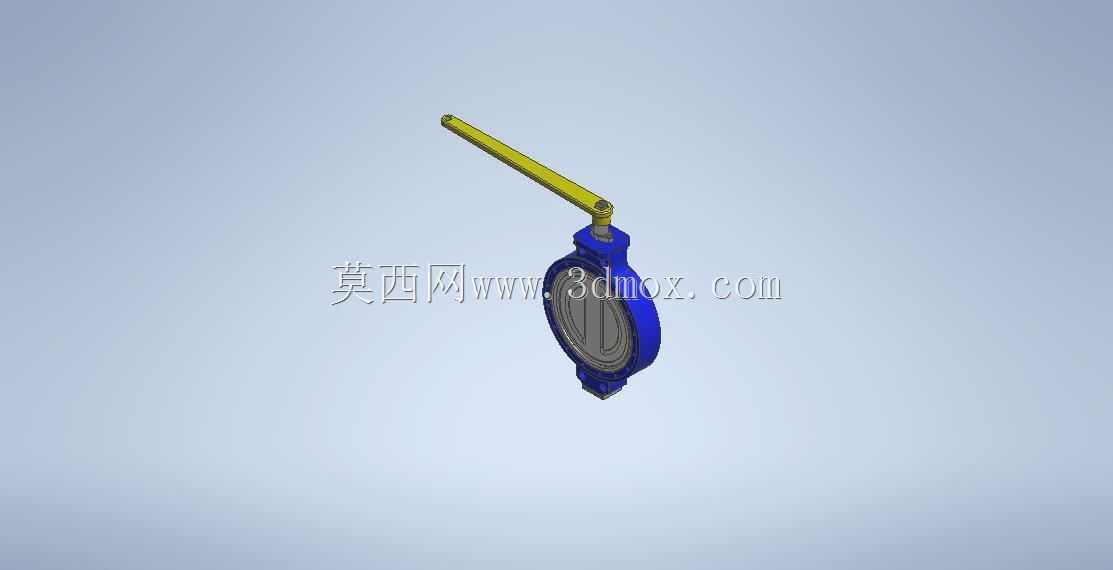

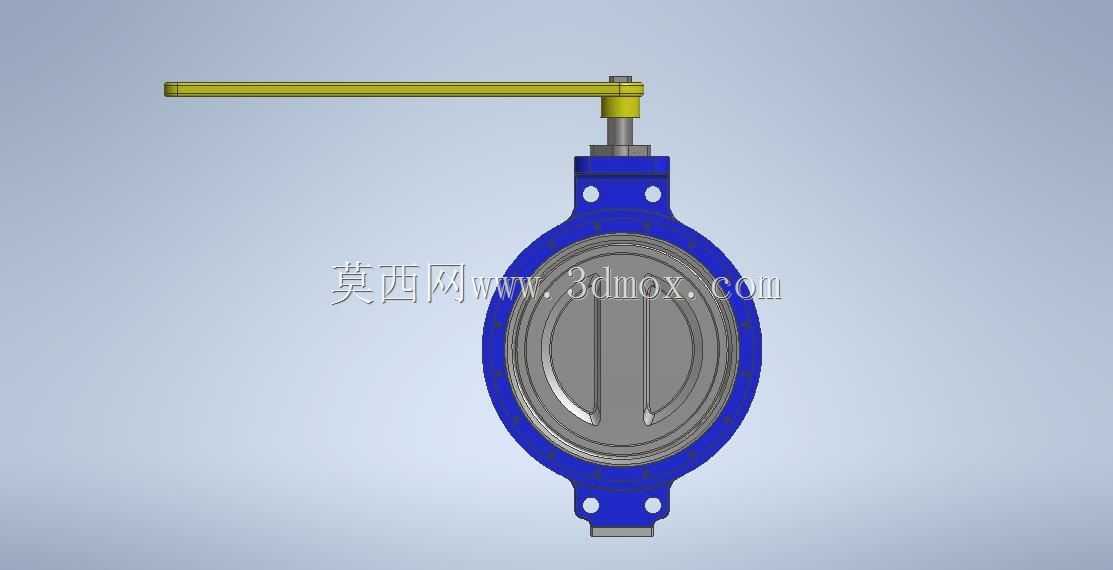

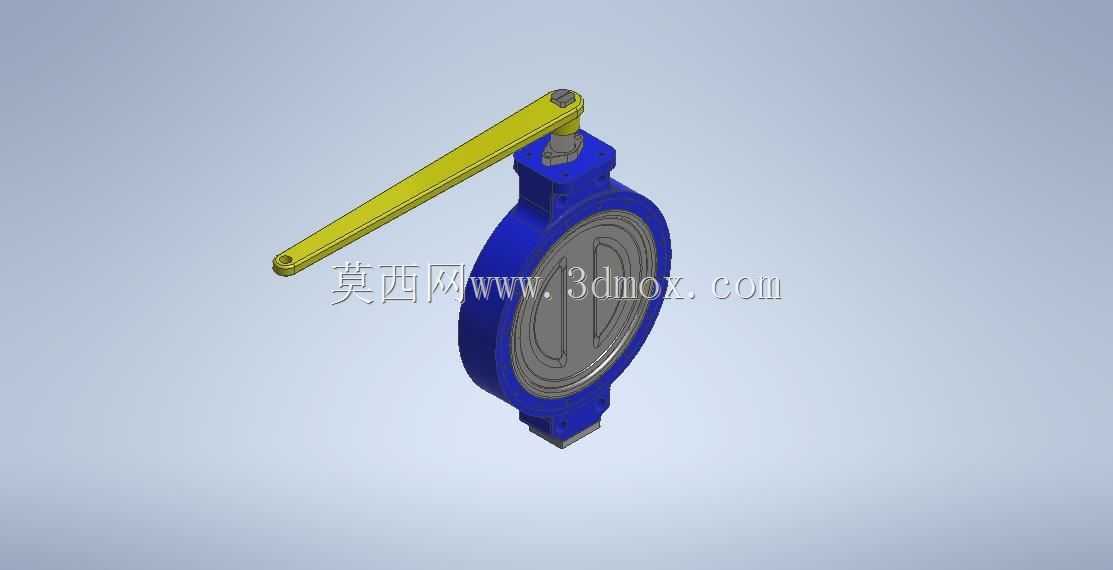

　　这款对夹式手动中心蝶阀的三维结构，核心围绕低压流体管路的截断与调节需求展开设计，在市政给排水、暖通空调循环水、一般腐蚀性工况的化工输送管路中都有广泛适配场景，尤其适合安装空间局促、管路轴向预留尺寸有限的管线布局场景。从结构设计逻辑来看，整体采用对夹式安装形态，阀体本身不带法兰凸缘，安装时直接夹在两片管路法兰之间，依靠穿装的法兰螺栓完成锁紧固定，相比法兰式蝶阀能大幅压缩轴向安装尺寸，减少管路布局的空间占用，也能降低整体材料用量与安装工时。驱动部分采用长柄手动杠杆结构，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆，仅靠手部施力即可完成阀板的90度回转动作，实现阀门从全开到全关的状态切换，手柄端部带有定位结构，

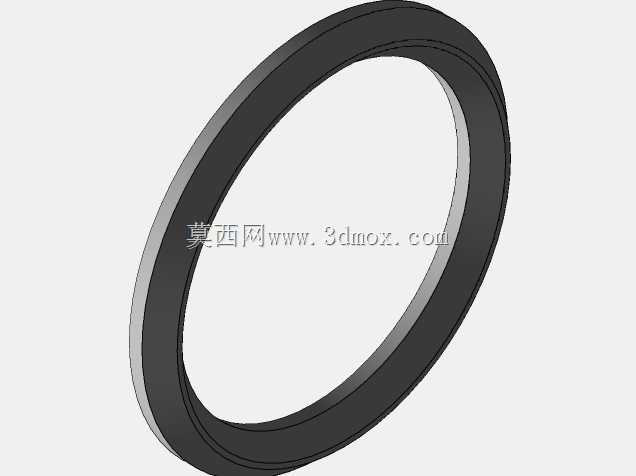

　　可在0到90度区间内锁定阀板开度，满足管路流量调节的使用需求。阀体采用一体式铸造流线型流道结构，内部无过多凸起与滞流区域，流体通过时的压损远小于同口径截止阀，阀板采用中心对称式密封结构，密封副贴合均匀，在额定压力工况下可实现零泄漏截断，密封件采用嵌入式安装结构，后期维护更换无需拆解整阀，仅需拆下阀板压盖即可完成密封件替换。从安装边界来看，该蝶阀的端面距严格遵循通用对夹阀门的尺寸规范，可直接适配同压力等级的国标管路法兰，阀体外圆直径小于法兰螺栓孔分布圆直径，安装时不会与法兰螺栓产生干涉，手柄回转半径范围内无突出结构，安装时需预留足够的手柄操作空间，避免手柄转动时与周边管线、支架产生碰撞。阀杆与阀板采用扁方传动配合，无多余传动间隙，

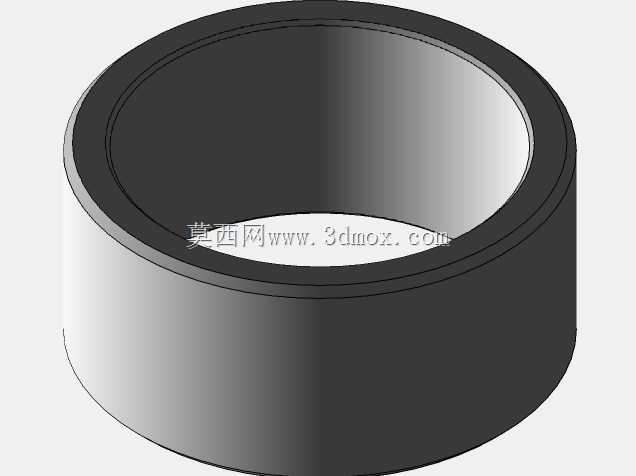

　　操作时的动作响应直接，阀杆上下两端设置有耐磨轴套，可承受阀板受流体冲击产生的径向载荷，长期频繁操作也不会出现阀杆卡涩、晃动的问题。整体结构没有冗余的复杂构件，所有零部件都具备良好的加工工艺性，铸件壁厚均匀，机加工面集中在阀杆安装孔、密封贴合面等关键位置，可有效控制生产加工成本，同时兼顾了使用可靠性与维护便捷性，能够满足多数常规工业流体管路的使用要求。
