小型台式砂带打磨设备结构设计

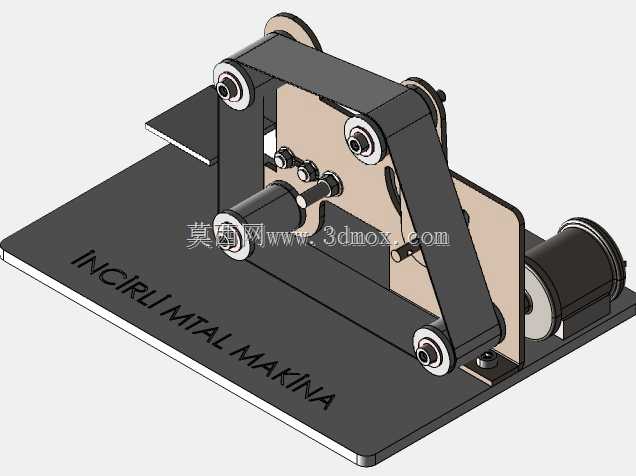

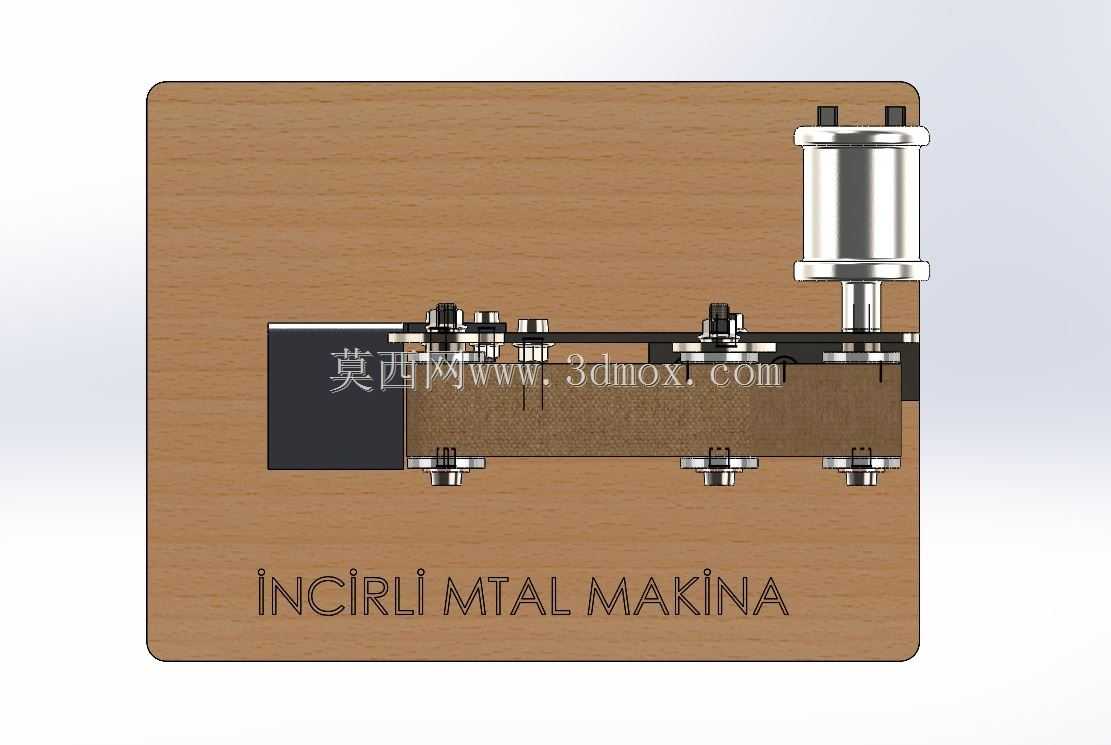

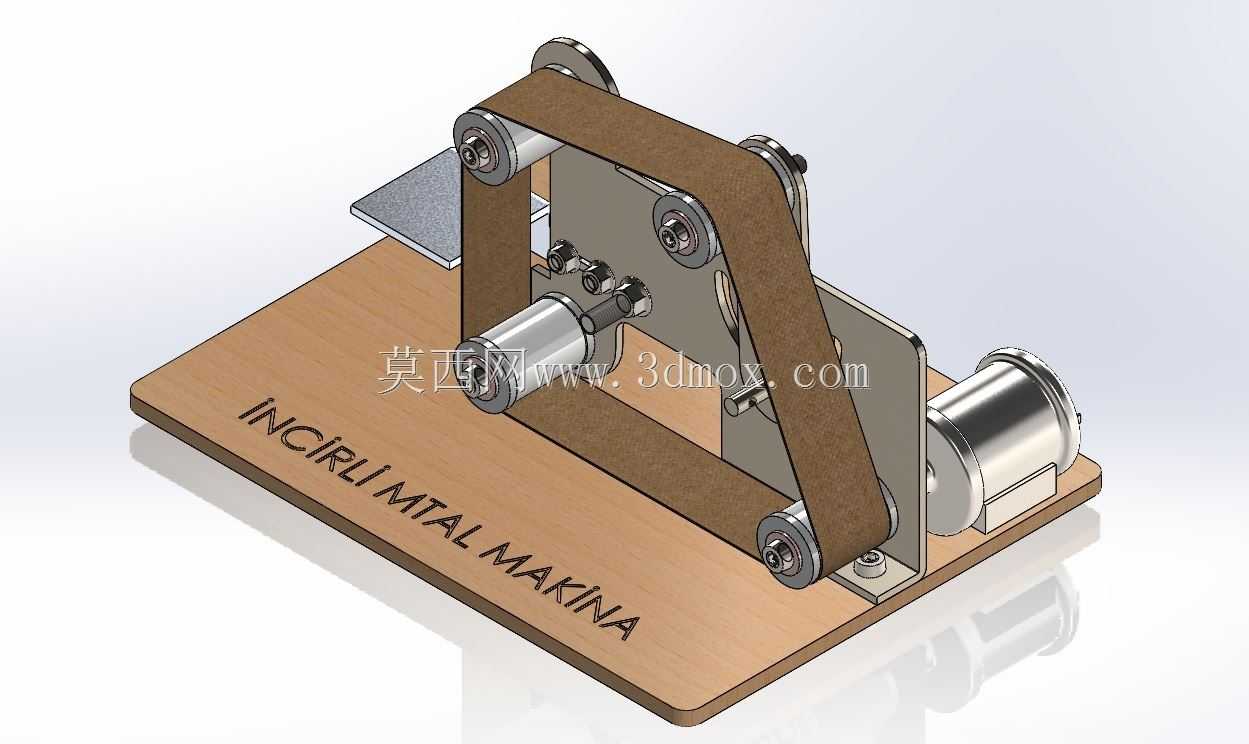

　　这款小型台式砂带打磨装置，主要面向小型机加工车间、五金维修工位、个人DIY加工场景设计，可完成小型金属零件的飞边去除、焊缝打磨、表面粗糙度修整、小尺寸工件刃口开刃等作业，相比大型落地式砂带机，它占用台面面积极小，适合工位空间有限的加工场景使用。整机采用底板承载式结构设计，木质绝缘底板作为所有功能部件的安装基准，底板上预先加工对应安装孔位，驱动电机、张紧轮组、接触轮、工件托板均通过紧固件直接固定在底板上，无需额外搭建安装机架，用户拿到组装完成的设备后，只需将其固定在工作台面即可接通电源使用，安装边界仅需预留单块A4纸大小的台面空间即可满足操作需求。设备的动力传递采用直流驱动电机搭配环形砂带的布局，电机输出轴直接连接主动接触轮，

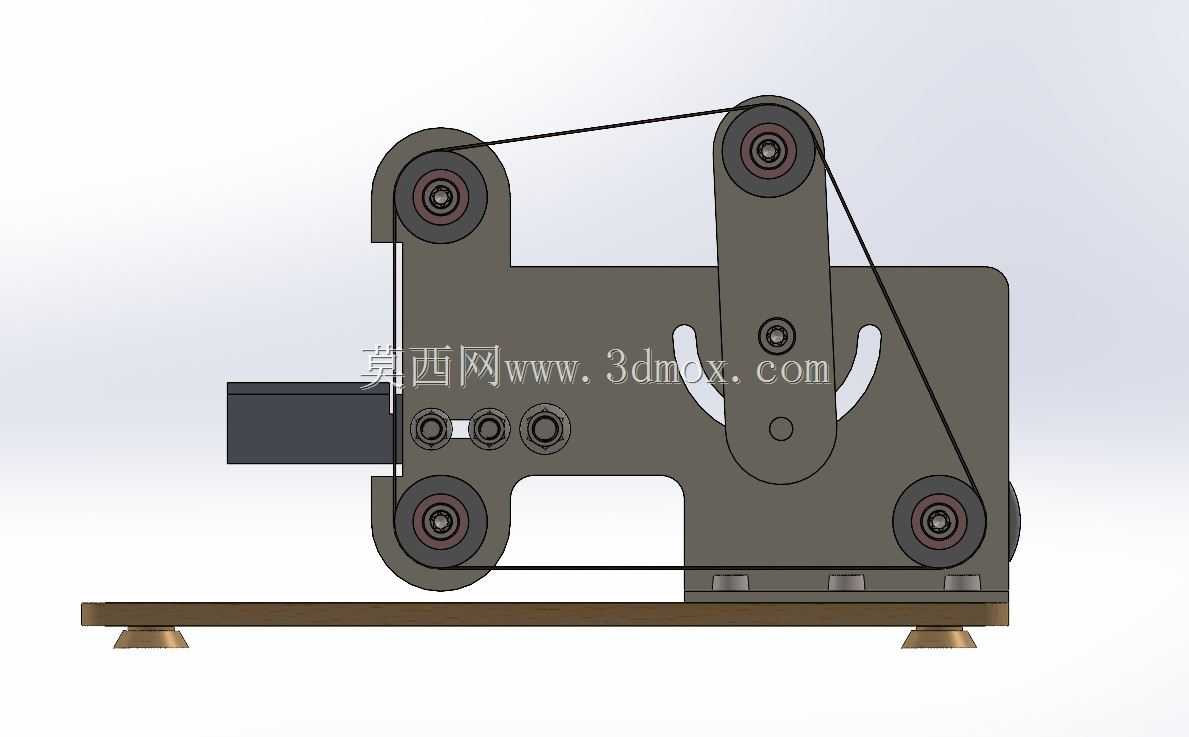

　　省去了额外的传动减速结构，既压缩了整机的外形尺寸，也减少了传动环节的功率损耗，三个导向张紧轮呈三角布局排布，既保证砂带运行过程中有足够的包角避免打滑，也能通过调整其中一个偏心轮的位置实现砂带张紧度的快速调节，更换不同目数砂带时无需拆解过多部件，松开张紧轮即可套入新砂带，调整张紧度后即可开机使用。工件托板设置在砂带工作面的侧方，托板与砂带工作面的间隙可通过紧固件调整，打磨小型零件时可将工件放置在托板上进给，避免手持工件出现进给量不稳定的问题，针对不同厚度的工件，也可调整托板的伸出长度，适配不同的打磨作业需求。整机的走线全部隐藏在安装立板的后侧，避免打磨产生的金属碎屑飞溅到线路上造成绝缘破损，所有转动轮的轴承位置都设计了防尘挡圈，

　　减少金属碎屑进入轴承造成的磨损卡顿，延长设备的连续运行时长。实际使用中，这款设备可适配不同粒度的砂带，更换粗粒度砂带时可完成铸件毛坯的飞边打磨、焊接件的焊道余高磨平作业，更换细粒度砂带时可完成零件表面的精磨、抛光工序，甚至可完成小型刀具的刃磨作业，相比手持角磨机打磨，它的砂带运行线速度稳定，打磨后的表面均匀性更好，也不容易出现手持打磨过切导致零件报废的问题。设计过程中特意将驱动电机的安装位置设置在整机重心的后侧，搭配底板的重量，设备高速运行时的震动极小，无需额外加装地脚螺栓固定，普通木质工作台面上即可稳定运行，不会出现设备移位的问题。
