螺杆驱动式小型机用精密夹紧夹具结构

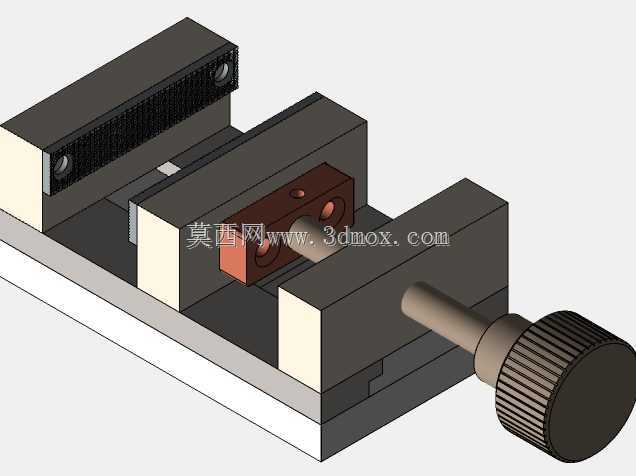

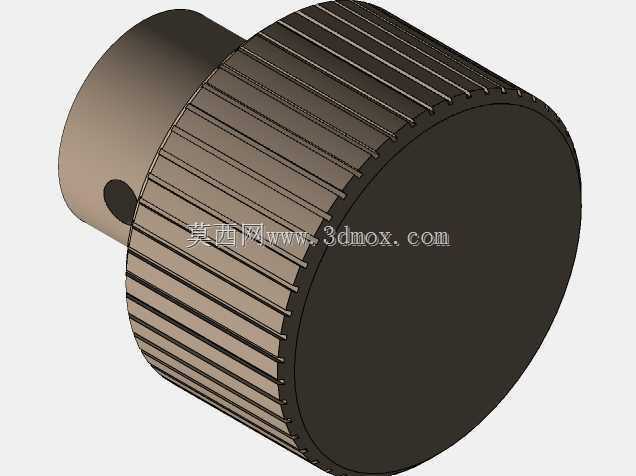

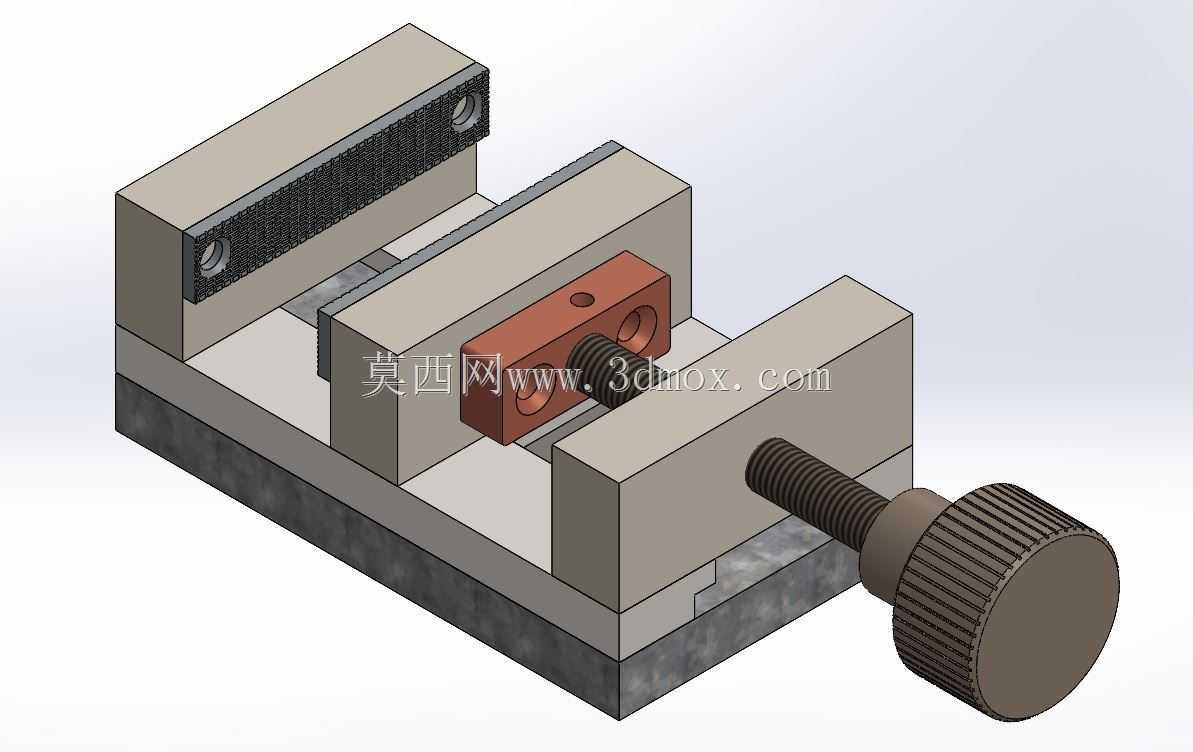

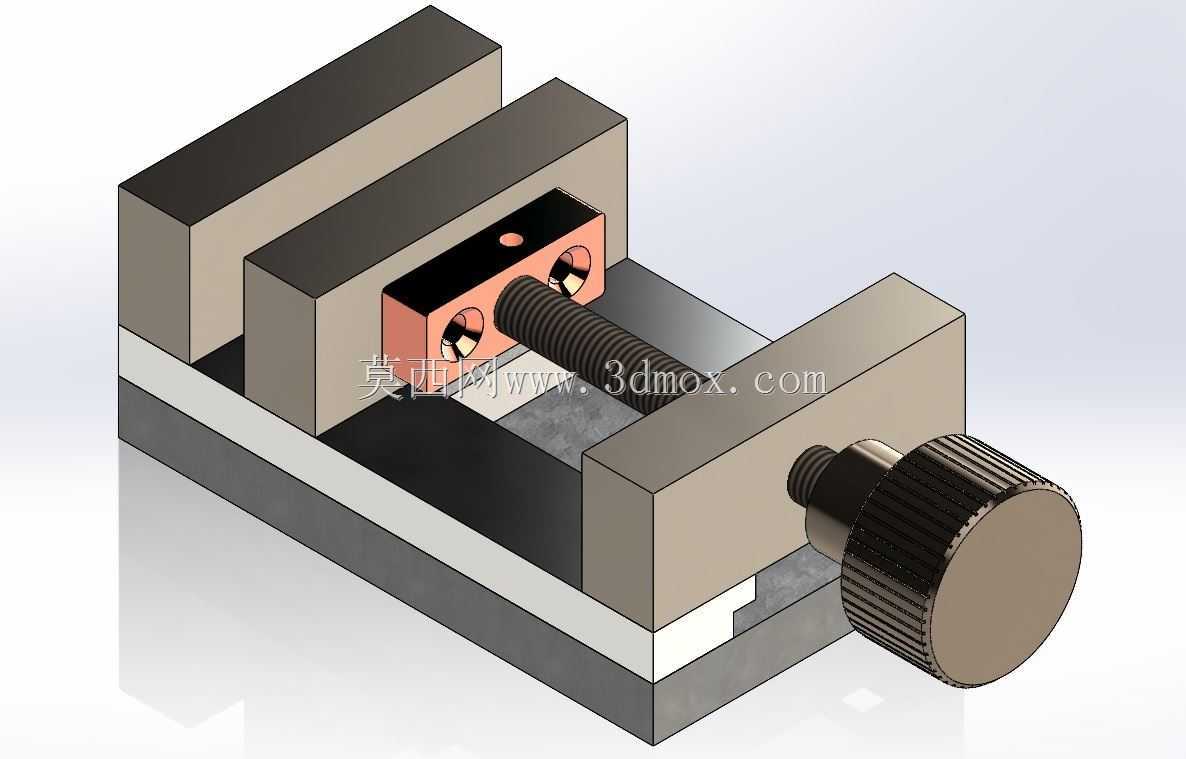

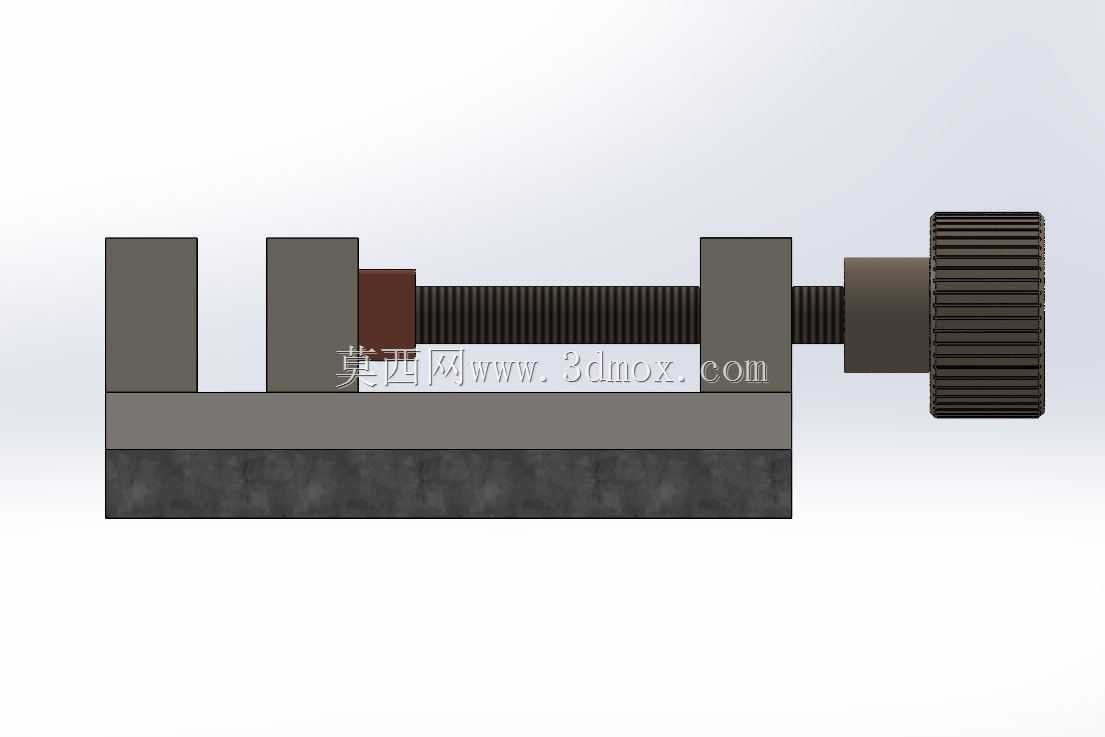

　　这款螺杆驱动的小型夹紧夹具，主要面向小尺寸零件的机加工工序装夹需求，适配台式钻床、小型铣床、台式磨床等轻型加工设备的工作台安装场景，也可嵌入小型自动化装配工位作为工件定位夹紧单元使用，解决小批量多品种加工时，小型异形件、规则块类零件快速装夹定位的痛点，避免通用虎钳装夹行程冗余、占用工作台空间过大的问题。从结构设计逻辑来看，整体采用固定钳身与活动钳身配合的布局，固定端设置两处平行的定位挡块，可对工件的两个相邻侧面实现粗定位，活动端通过梯形螺杆传动实现进给，梯形螺纹的选用兼顾了传动效率与自锁性能，手动旋转端部的滚花旋钮即可带动活动钳身沿导轨方向直线移动，无需额外扳手即可完成夹紧与松卸操作，滚花旋钮的网纹深度与齿距经过适配设计，

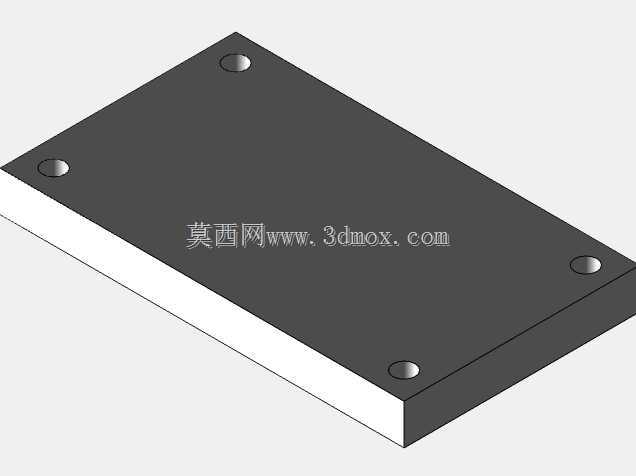

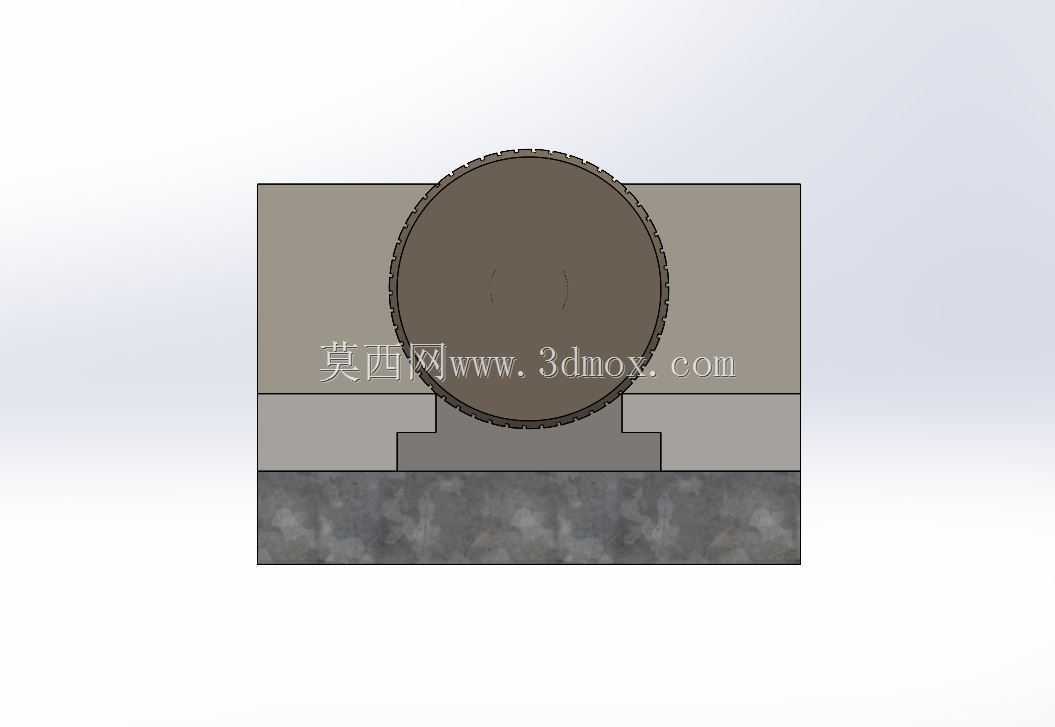

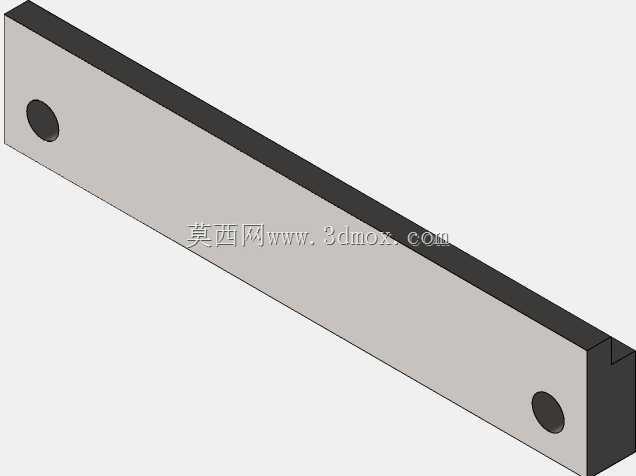

　　戴劳保手套操作时也不会出现打滑脱手的情况，旋钮与螺杆的连接采用销钉周向固定，可承受较大的手动拧紧扭矩，保证夹紧力足够抵抗常规钻削、铣削的切削力冲击。导轨部分采用一体式矩形导轨结构，与钳身本体一体加工成型，活动钳身的导轨配合面预留了合理的间隙公差，既保证移动过程无卡滞，也避免了间隙过大导致的夹紧上翘问题，活动钳口与固定挡块的夹持面均做了平面度处理，表面粗糙度控制在Ra1.6以内，保证与工件夹持面的贴合度，避免装夹时工件出现倾斜。安装边界方面，整体底座采用平直矩形结构，底部预留了T型槽安装螺栓的让位空间，可直接通过T型螺栓固定在标准机床工作台上，底座的长度与宽度尺寸适配小型机床的工作台T型槽间距，无需额外制作过渡连接板即可完成安装，

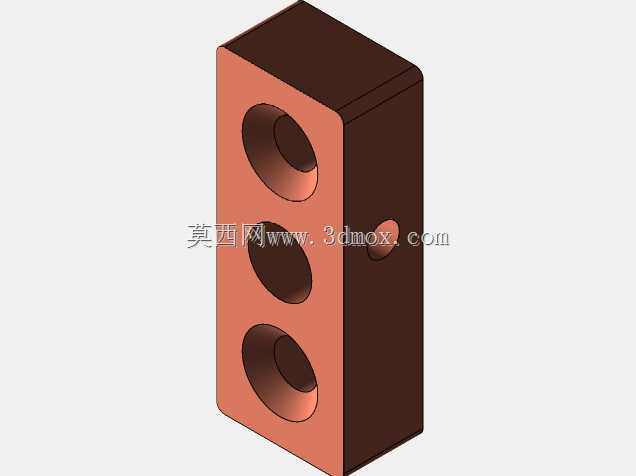

　　整体高度控制在较低范围，装夹工件后刀具的悬伸长度可控制在合理区间，提升加工过程的刀具刚性。在实际应用场景中，这类小型夹具尤其适合加工尺寸在50mm以内的小型零件，比如小型轴类零件的端面钻孔、小型塑料件的飞边打磨、小型五金件的刻印工序等，相比通用平口钳，其结构更紧凑，钳口的开合行程刚好覆盖小型零件的尺寸范围，操作时的旋钮转动圈数更少，装夹效率更高。设计过程中针对螺杆的受力做了针对性优化，螺杆的支撑端设置在钳身的端部支撑块内，支撑块与钳身采用过盈配合加销钉固定的方式，可承受夹紧时螺杆的轴向反力，避免长期使用后支撑块出现松动移位，活动钳身与螺杆的连接采用浮动式结构，螺杆转动时不会带动活动钳身周向转动，同时可补偿小范围的角度偏差，

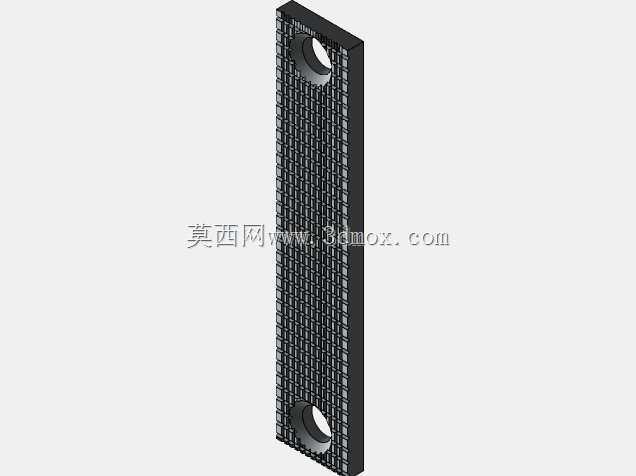

　　保证钳口夹持面始终与工件表面平行。钳身的所有棱角均做了倒角处理，避免操作过程中划伤操作人员，外露的螺杆部分预留了足够的防护空间，不会在操作时被切屑缠绕，日常清理时只需用毛刷即可扫去导轨面的切屑，维护难度极低。针对不同的工件材质，还可在钳口位置加装铜质或者尼龙材质的保护垫，避免装夹时夹伤工件的已加工表面，钳口位置预留了保护垫的安装螺孔，更换保护垫无需拆解夹具整体，只需拧动固定螺丝即可快速完成更换，适配不同材质工件的装夹需求。
